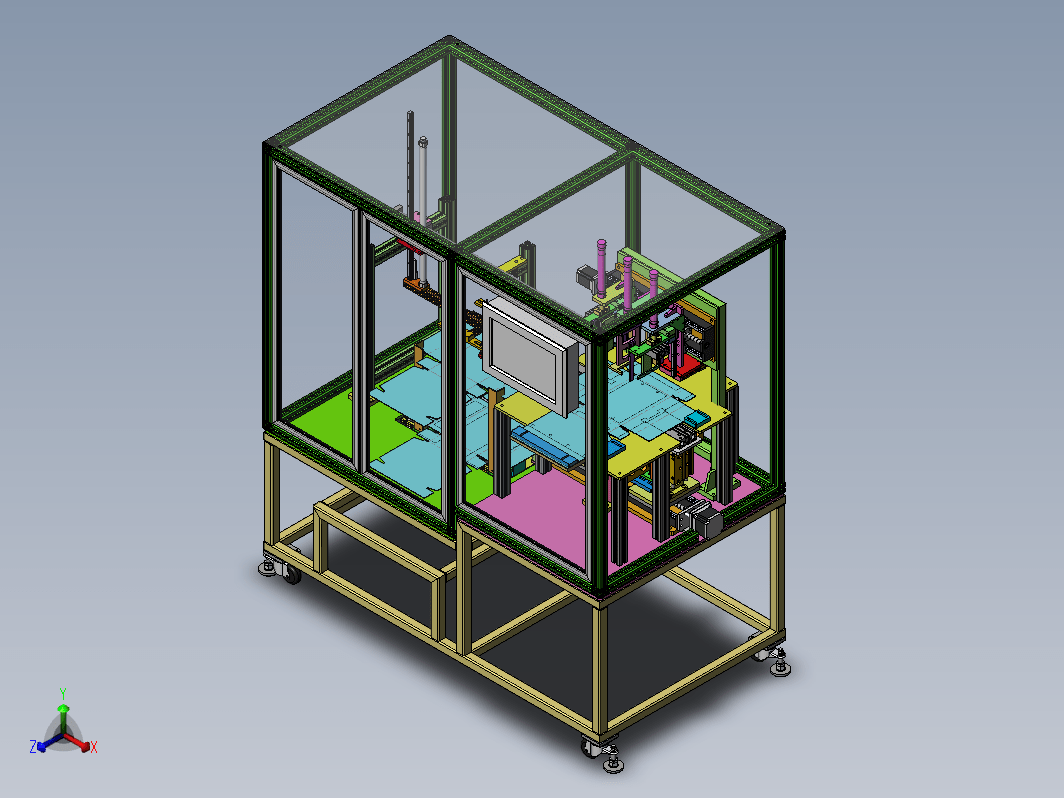

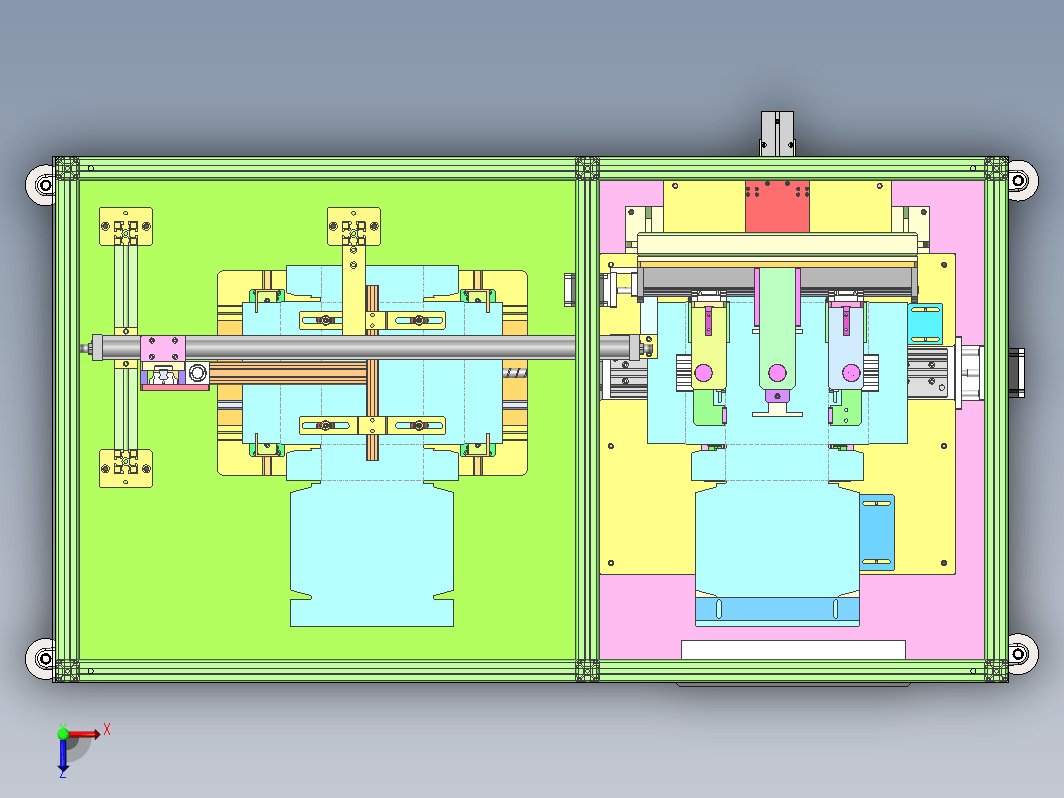

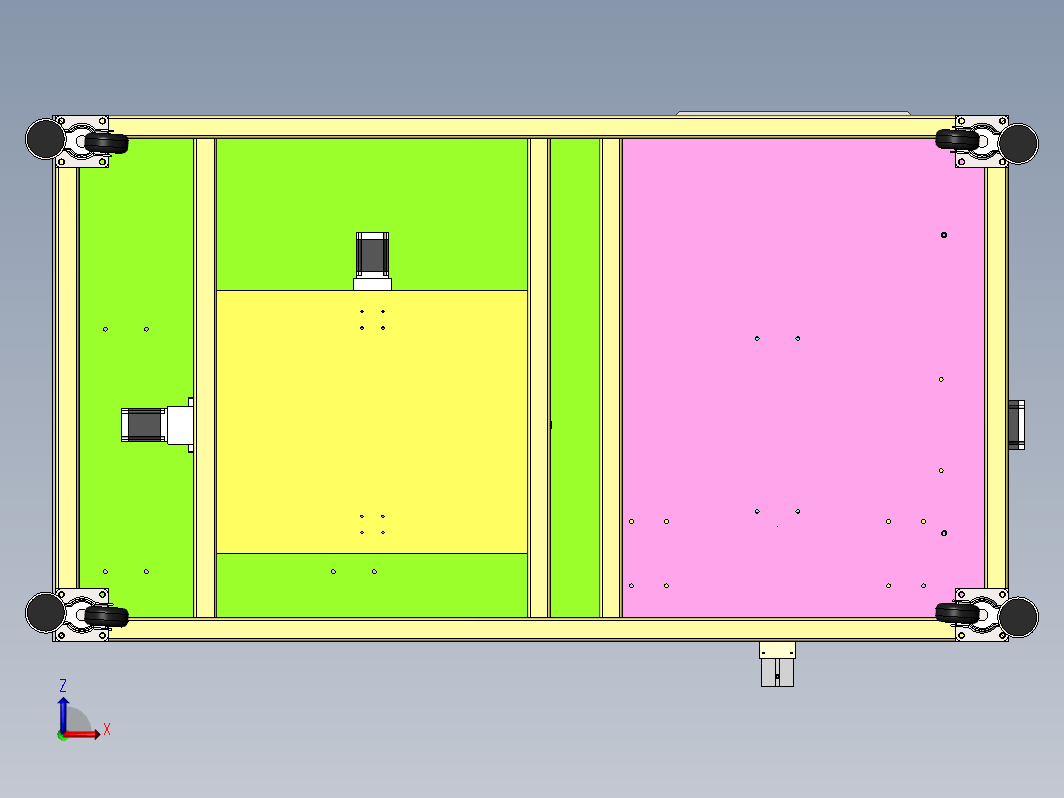

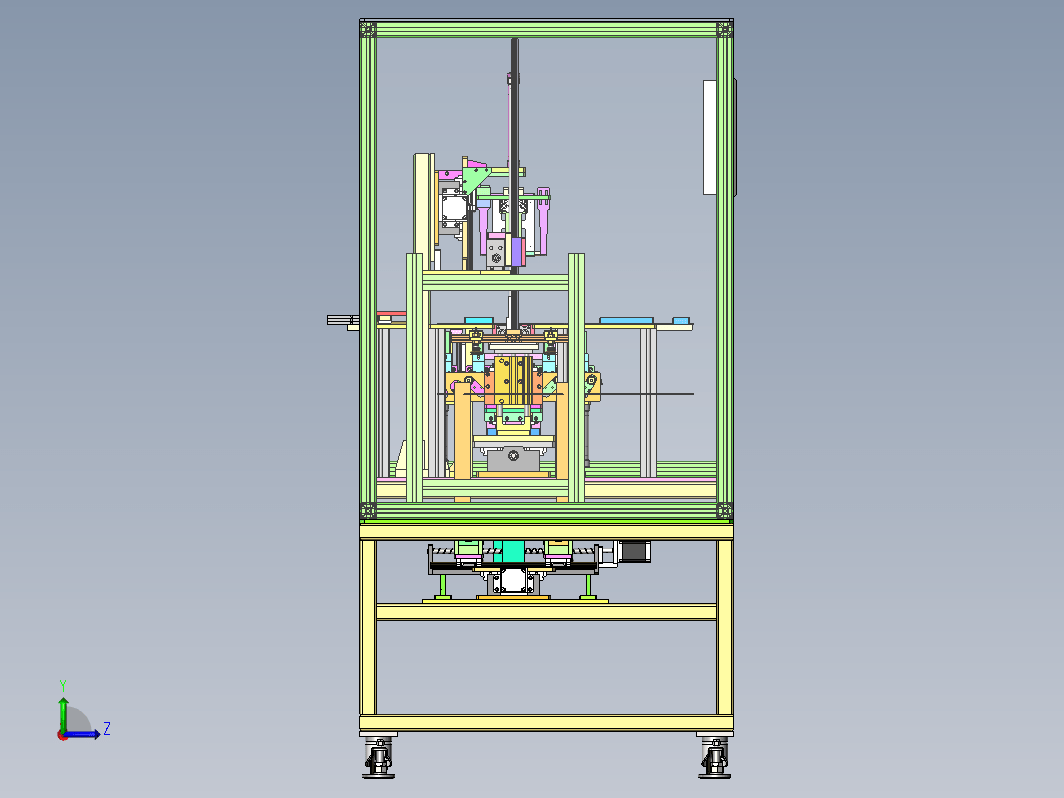

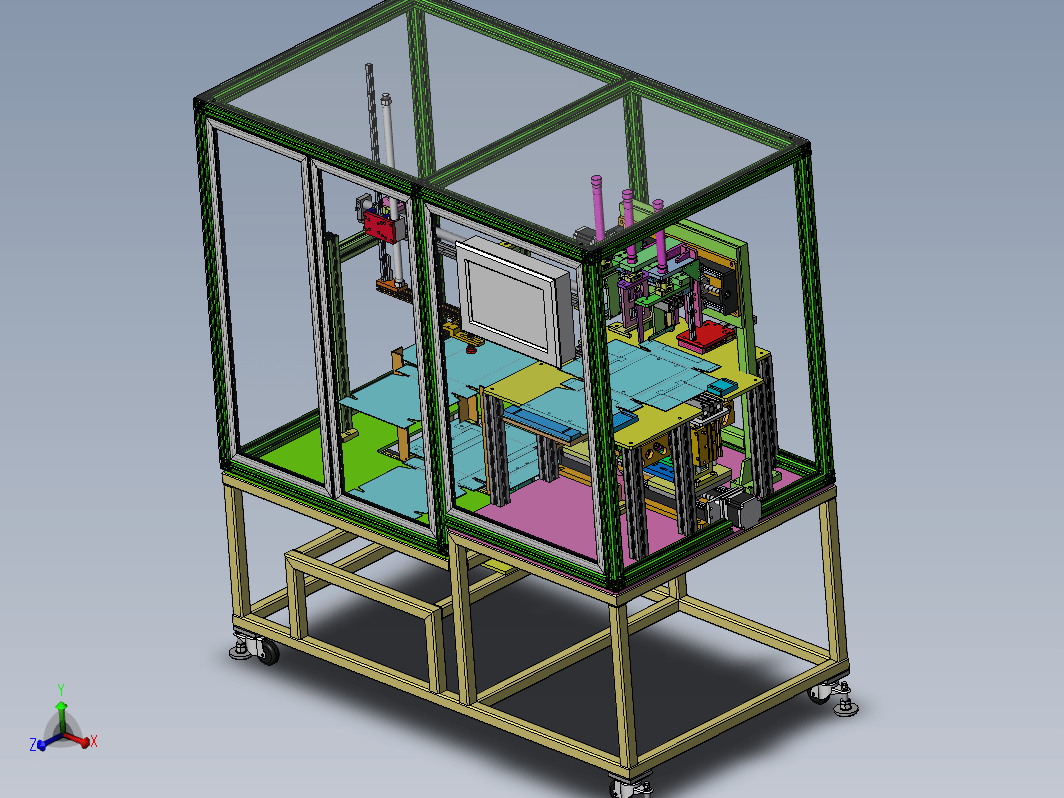

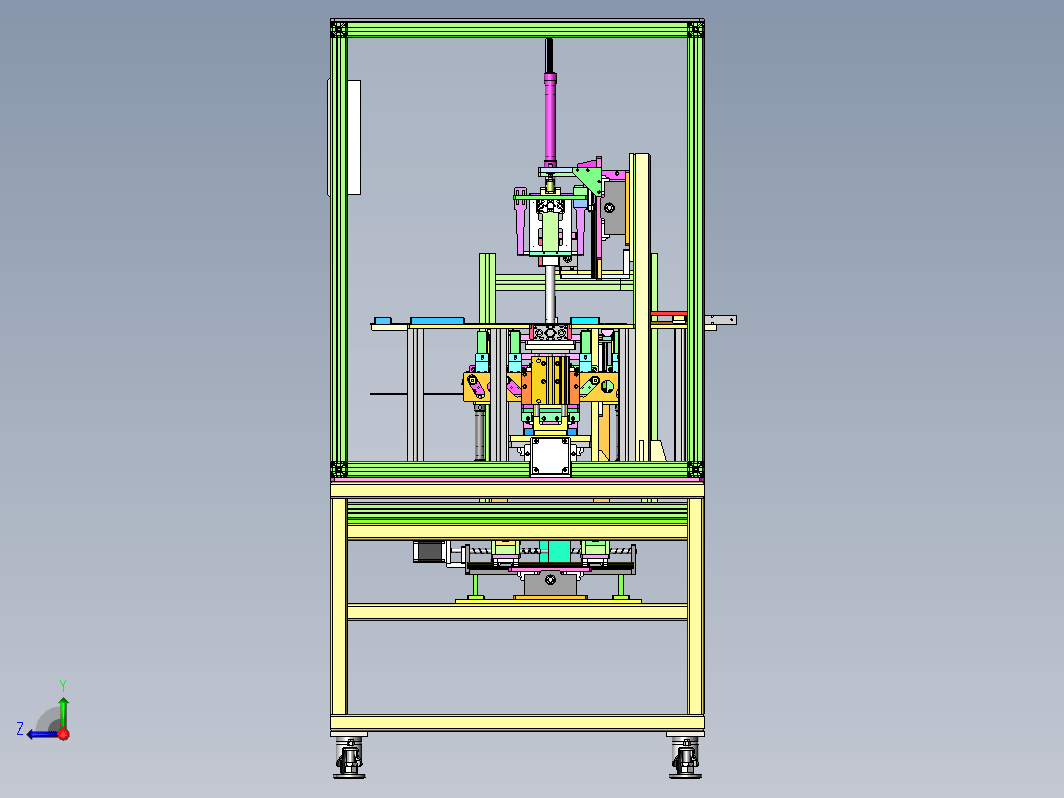

这是一款自动折盒机模型图，图纸已经用于实际加工生产的，图纸结构详细，结构原理比较复杂。设备主要有纸板上料和折叠两个过程，上料是采用真空吸附，安装吸嘴，通过气缸送料纸折叠机，折叠机经过一系列动作完成折叠。图纸格式为solidworks2018，欢迎下载参考。

纸盒自动折叠机、自动折盒机
