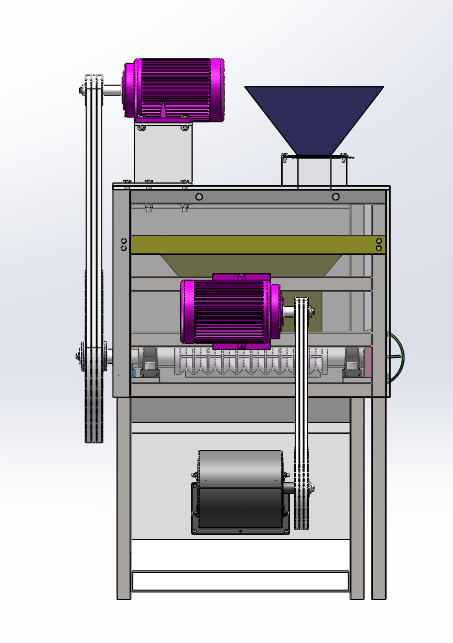

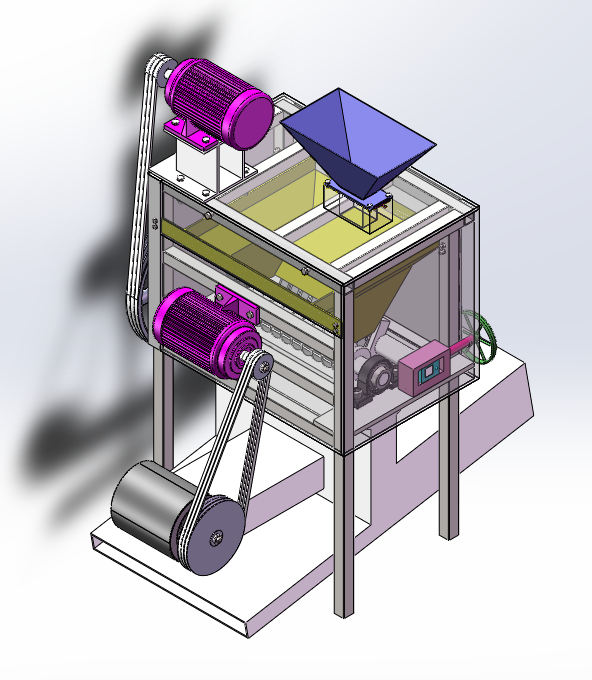

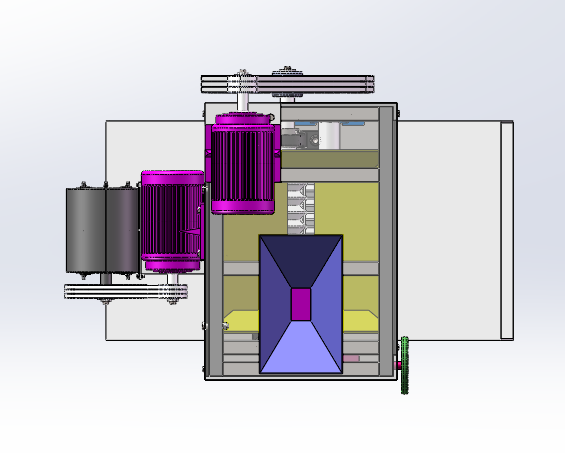

模型为一款辊压式核桃破壳机，工作流程为：核桃从入口进入后，然后通过步进电机带动的破壳装置进行撞击，以达到破壳的目的。动力装置通过电机带轮驱动，风机起到了筛选的作用。
小型辊式核桃去壳机
图纸描述
模型为一款辊压式核桃破壳机，工作流程为：核桃从入口进入后，然后通过步进电机带动的破壳装置进行撞击，以达到破壳的目的。动力装置通过电机带轮驱动，风机起到了筛选的作用。
下载需要22金币 推广可免费下载
立即下载 收藏
图纸信息
作者
江南
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1-主横梁.SLDPRT | 101.39K |
| 2 | 1-主横梁3.SLDPRT | 67.65K |
| 3 | 11-轴承装配体总成.SLDPRT | 621.29K |
| 4 | 16-滑块母.SLDPRT | 108.46K |
| 5 | 17-滑块.SLDPRT | 95.24K |
| 6 | 2-侧横梁.SLDPRT | 85.39K |
| 7 | 20-调整丝杆.SLDPRT | 183.0K |
| 8 | 21-把手键.SLDPRT | 64.06K |
| 9 | 22-把手.SLDPRT | 186.72K |
| 10 | 3-腿管.SLDPRT | 94.39K |
| 11 | 33-导流槽.SLDPRT | 207.72K |
| 12 | 37-进料口.SLDPRT | 161.55K |
| 13 | 38-调量板2.SLDPRT | 126.41K |
| 14 | 4-安装电机腿管.SLDPRT | 102.74K |
| 15 | 5-横副管1.SLDPRT | 66.83K |
| 16 | 5-横副管2.SLDPRT | 90.63K |
| 17 | 50-电机体.SLDPRT | 533.95K |
| 18 | 50-电机体2.SLDPRT | 467.57K |
| 19 | 52-电机输出轴.SLDPRT | 106.51K |
| 20 | 52-电机输出轴2.SLDPRT | 110.2K |
| 21 | 6-横副管2.SLDPRT | 70.09K |
| 22 | 8-下座板1.SLDPRT | 110.96K |
| 23 | 9-下座板2.SLDPRT | 112.43K |
| 24 | hex flange bolts-heavy grade b gb.sldprt | 366.32K |
| 25 | hex nuts, style 1-grades ab gb.sldprt | 423.43K |
| 26 | hexagon head bolts-full thread gb.sldprt | 633.48K |
| 27 | hexagon socket head cap screws gb.sldprt | 549.61K |
| 28 | P210轴承座.SLDPRT | 620.53K |
| 29 | plain parallel keys.sldprt | 130.32K |
| 30 | UC210轴承.SLDPRT | 1.22M |
| 31 | V带1.SLDPRT | 126.86K |
| 32 | V带2.SLDPRT | 161.7K |
| 33 | 保护壳1.SLDPRT | 57.43K |
| 34 | 保护壳2.SLDPRT | 77.08K |
| 35 | 保护壳3.SLDPRT | 66.21K |
| 36 | 保护壳4.SLDPRT | 129.61K |
| 37 | 保护壳5.SLDPRT | 78.38K |
| 38 | 保护壳6.SLDPRT | 88.0K |
| 39 | 入口.SLDPRT | 196.12K |
| 40 | 大v带轮垫片1.SLDPRT | 72.56K |
| 41 | 大v带轮垫片2.SLDPRT | 75.48K |
| 42 | 大带轮_实心轮.SLDPRT | 149.66K |
| 43 | 大带轮_椭圆辐轮1.SLDPRT | 492.33K |
| 44 | 小v带轮2垫片.SLDPRT | 75.82K |
| 45 |  小型辊式核桃去壳机装配体.SLDASM | 3.48M |
| 46 | 小带轮_实心轮.SLDPRT | 170.43K |
| 47 | 小带轮_实心轮1.SLDPRT | 174.45K |
| 48 | 挤压版.SLDPRT | 176.91K |
| 49 | 挤压轴.SLDPRT | 111.06K |
| 50 | 机盖.SLDPRT | 124.35K |
| 51 | 漏斗.SLDPRT | 106.64K |
| 52 | 电机总成.SLDASM | 230.39K |
| 53 | 电机总成2.SLDASM | 247.03K |
| 54 | 电机支架.SLDPRT | 156.74K |
| 55 | 辊子.SLDPRT | 335.3K |
| 56 | 辐轮键.SLDPRT | 72.58K |
| 57 | 风机大带轮连接键.SLDPRT | 71.89K |
| 58 | 风机小带轮链接键.SLDPRT | 73.5K |
| 59 | 高度232系列前倾式离心风机[TXF232S-146LX2].sldasm | 451.82K |
| 60 | 高度232系列前倾式离心风机[TXF232S-146LX2]_2.SLDPRT | 1.69M |
