塑料圈零件裁切水口自动化工装设备
图纸描述

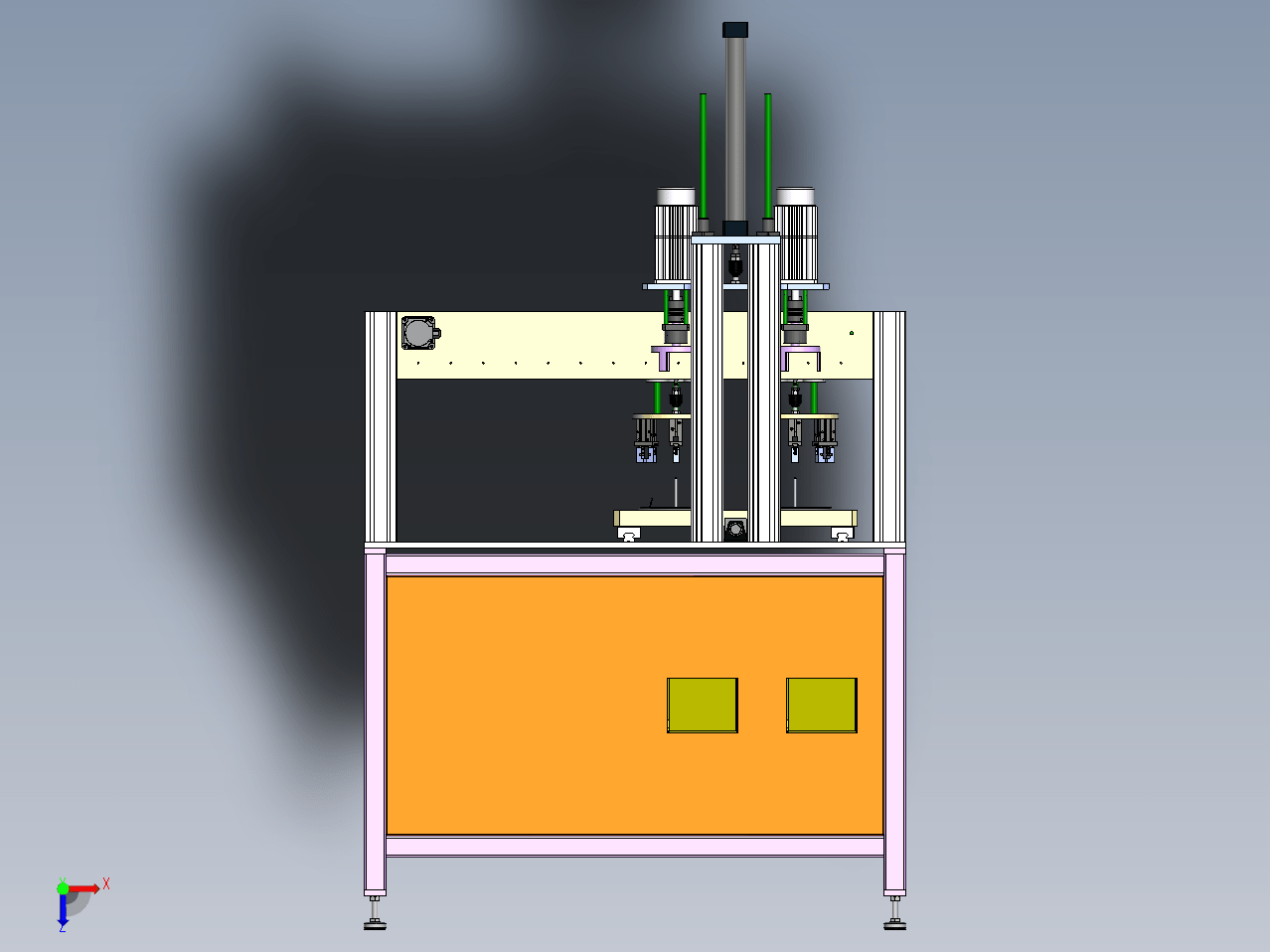

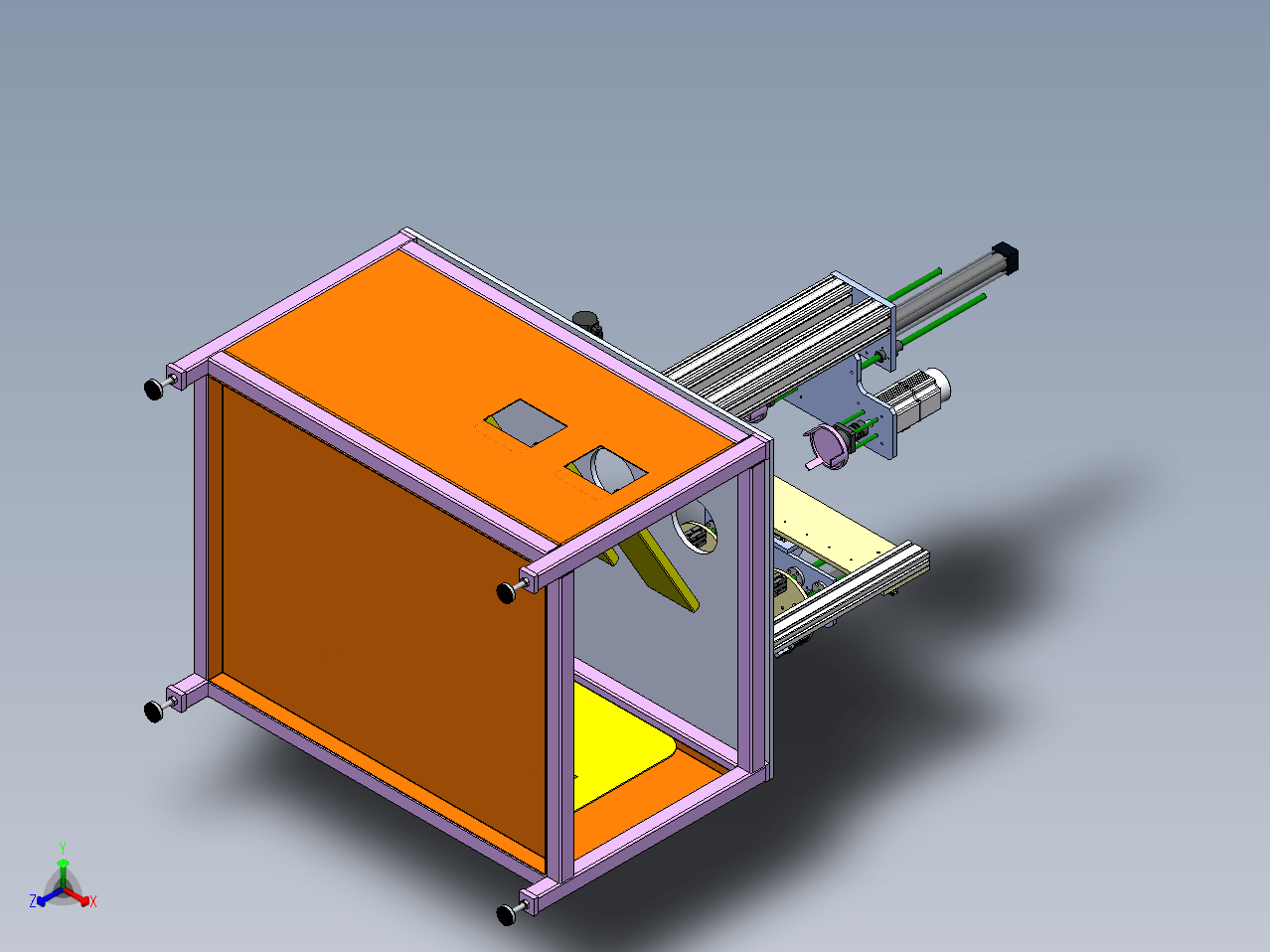

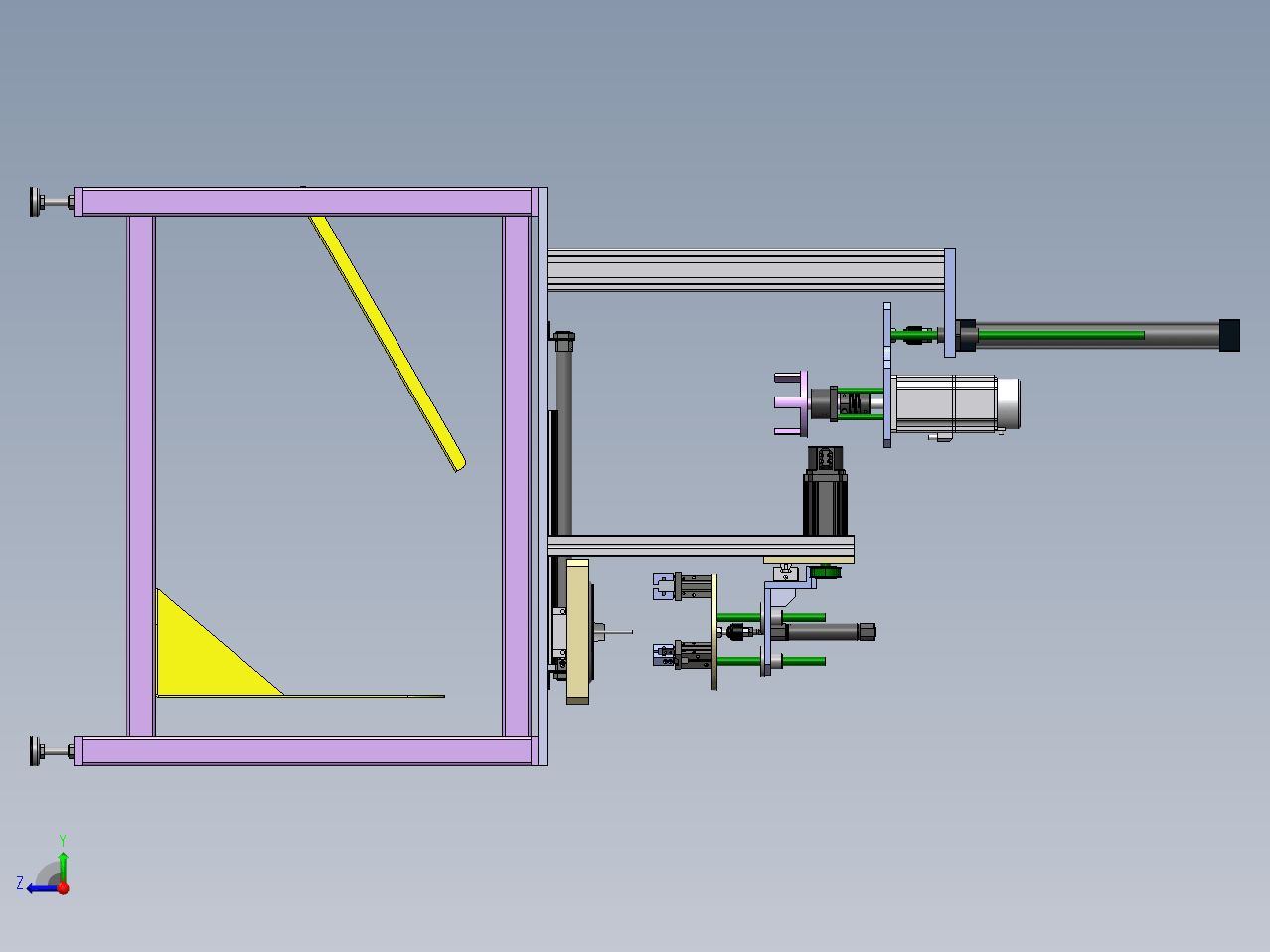

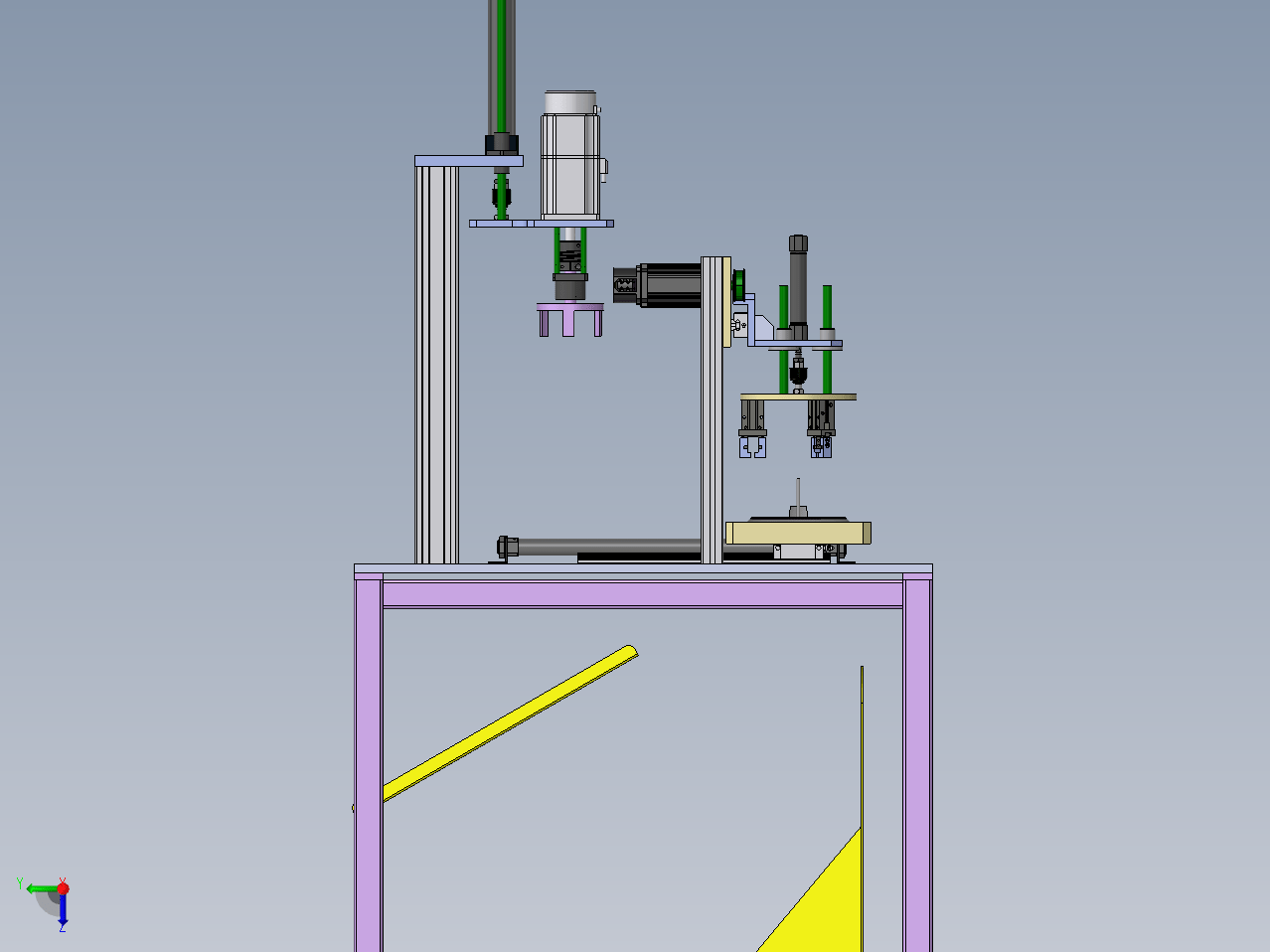

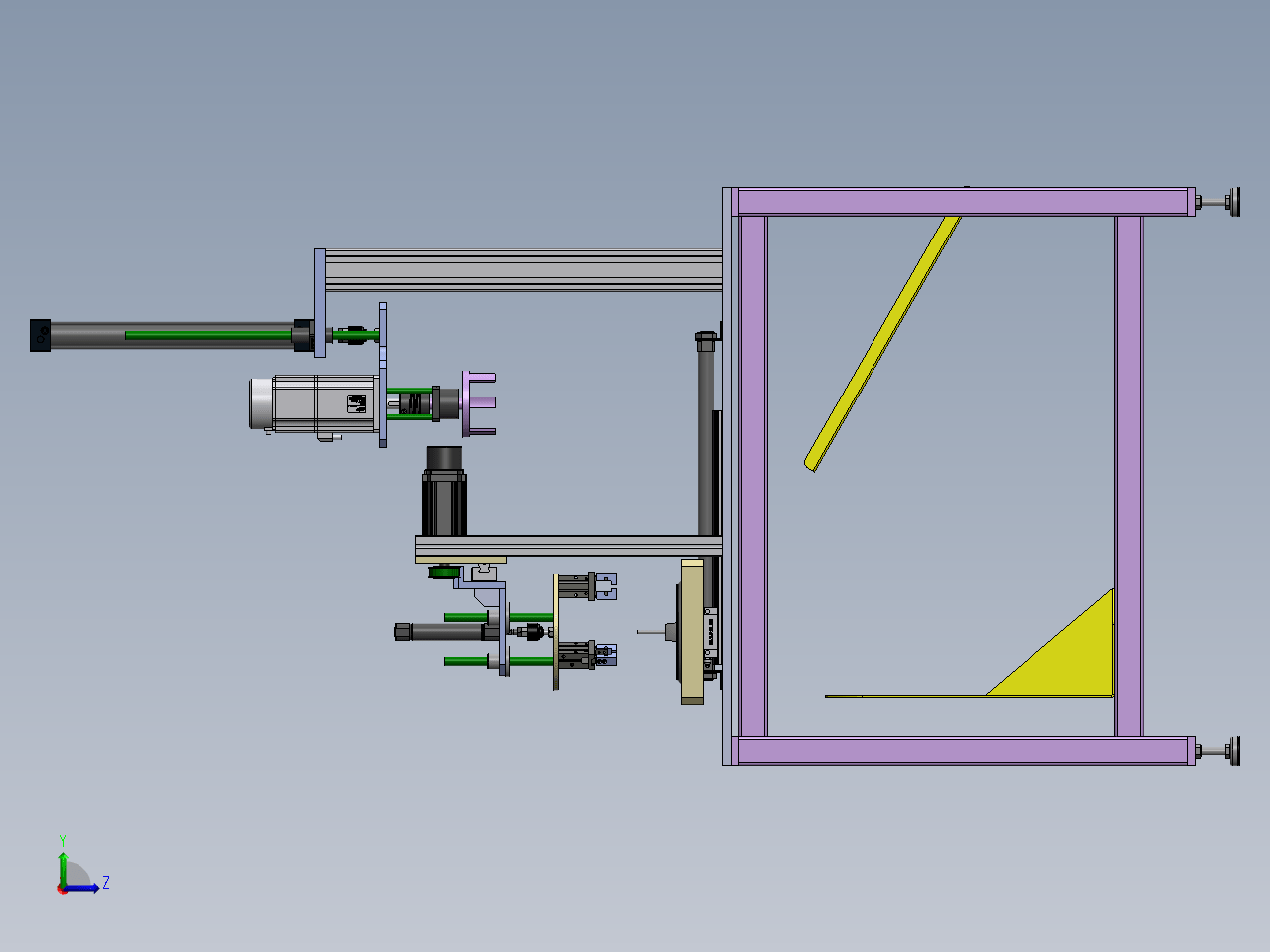

1.这是一台塑料圈零件裁切水口的自动化工装设备，两个零件外部上料到工装上，之后同步搬运机构水平移动到位，采用的电机驱动，之后零件移动到裁切位，切刀下移到位进行旋转裁切，切掉水口，水口回落到下面滑板上划出去。
下载需要25金币 推广可免费下载
立即下载 收藏
图纸信息
作者
StarChaser
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1_1.SLDPRT | 34.29K |
| 2 | 1_1_2.SLDPRT | 34.86K |
| 3 | 1_1_3.SLDPRT | 34.73K |
| 4 | 1_1_4.SLDPRT | 20.88K |
| 5 | 1_1_5.SLDPRT | 25.54K |
| 6 | 1_1_6.SLDPRT | 941.45K |
| 7 | 1_1_7.SLDPRT | 31.21K |
| 8 | 60-90系列伺服电机[60ST-M01330]-1.sldprt | 1.38M |
| 9 |  BFD-A15-D35.SLDASM | 136.84K |
| 10 | CPAS-D32-A14-B15.SLDASM | 117.0K |
| 11 | F-M10X125F.SLDPRT | 129.22K |
| 12 | F-M8X125F.SLDPRT | 126.08K |
| 13 | HFZ16_CL_+__.SLDASM | 153.19K |
| 14 | KCMF-12.SLDPRT | 95.3K |
| 15 | KEMKL-12.SLDASM | 123.04K |
| 16 | LJ-00-00-塑料件切水口工装.SLDASM | 2.99M |
| 17 | LJ-01-00-搬运组.SLDASM | 1.45M |
| 18 | LJ-01-01-治具板.SLDPRT | 197.84K |
| 19 | LJ-01-02-夹片.SLDPRT | 115.18K |
| 20 | LJ-01-03-治具板B.SLDPRT | 133.73K |
| 21 | LJ-01-04-导杆.SLDPRT | 85.54K |
| 22 | LJ-01-04-竖板.SLDPRT | 92.81K |
| 23 | LJ-01-05-主板.SLDPRT | 147.41K |
| 24 | LJ-01-06-转轴.SLDPRT | 88.5K |
| 25 | LJ-01-07-夹板.SLDPRT | 63.28K |
| 26 | LJ-01-08-支撑板.SLDPRT | 67.52K |
| 27 | LJ-02-00-裁切组.SLDASM | 1018.19K |
| 28 | LJ-02-01-裁切刀.SLDPRT | 120.27K |
| 29 | LJ-02-02-固定板.SLDPRT | 161.82K |
| 30 | LJ-02-03-导杆.SLDPRT | 96.91K |
| 31 | LJ-02-04-导杆B.SLDPRT | 75.66K |
| 32 | LJ-02-05-治具板.SLDPRT | 122.14K |
| 33 | LJ-03-00-移动组.SLDASM | 608.17K |
| 34 | LJ-03-01-载物板.SLDPRT | 152.21K |
| 35 | LJ-04-00-桌架.SLDASM | 265.12K |
| 36 | LJ-04-01-方管架.SLDPRT | 323.2K |
| 37 | LJ-04-02-底钣金.SLDPRT | 117.76K |
| 38 | LJ-04-03-后钣金.SLDPRT | 133.51K |
| 39 | LJ-04-04-门钣金.SLDPRT | 131.33K |
| 40 | LJ-04-05-电控板.SLDPRT | 112.51K |
| 41 | LJ-04-06-桌板.SLDPRT | 111.47K |
| 42 | LJ-04-07-滑槽.SLDPRT | 120.65K |
| 43 | MG20X75_0_+__.SLDASM | 197.94K |
| 44 | MHC-H24-1-L1000-E0.SLDASM | 210.75K |
| 45 | MHC-H28-1-L350-E0.SLDASM | 167.81K |
| 46 | RMS20X350LB_0_.SLDASM | 170.63K |
| 47 | SC32x300_000_+__.SLDASM | 145.08K |
| 48 | TAAS5M-25-100-P14-1.SLDPRT | 333.39K |
| 49 | TAES5M-25-100-D8.SLDASM | 194.0K |
| 50 | ysd08040ask-s1.SLDASM | 576.14K |
| 51 | _BFD-A15-D35_BASE.SLDPRT | 28.85K |
| 52 | _BFD_BCA-A15-D35-B11.SLDPRT | 25.92K |
| 53 | _BFD_KDQ-35.SLDPRT | 22.11K |
| 54 | _CPAS-D32-A14-B15_base.SLDPRT | 52.9K |
| 55 | _CPAS_SCA-M4-L6_1.SLDPRT | 22.55K |
| 56 | _F-RMS20LB.SLDPRT | 24.41K |
| 57 | _HFZ16(CL)_body_1.SLDPRT | 66.48K |
| 58 | _HFZ16(CL)_fl_1.SLDPRT | 29.38K |
| 59 | _HFZ16(CL)_fr_1.SLDPRT | 29.11K |
| 60 | _KEMKL-12_base.SLDPRT | 55.11K |
| 61 | _MG20X75_body.SLDPRT | 52.33K |
| 62 | _MG20X75_rod.SLDPRT | 24.06K |
| 63 | _MG20_rod.SLDPRT | 28.87K |
| 64 | _MHC-H24-1-L1000-E0_MHC_BLOCK.SLDPRT | 76.34K |
| 65 | _MHC-H24-1-L1000-E0_MHC_GUIDERAIL.SLDPRT | 95.74K |
| 66 | _MHC-H28-1-L350-E0_MHC_BLOCK.SLDPRT | 90.82K |
| 67 | _MHC-H28-1-L350-E0_MHC_GUIDERAIL.SLDPRT | 56.31K |
| 68 | _RMS20X350(0)-fcv.SLDPRT | 60.54K |
| 69 | _RMS20X50_Body.SLDPRT | 27.89K |
| 70 | _RMS20X50_Nut.SLDPRT | 24.61K |
| 71 | _SC-32-M10x1.25 - Nut.SLDPRT | 28.87K |
| 72 | _SC-32x300 (0) _c.SLDPRT | 47.4K |
| 73 | _SC-32x300(0)_r.SLDPRT | 25.01K |
| 74 | _TAES5M-25-100-D8_pulley.SLDPRT | 126.47K |
| 75 | _TAES5M_BDC-8_base.SLDPRT | 23.72K |
| 76 | _TAES5M_SCA-M2.5-L5.SLDPRT | 22.72K |
| 77 | 同步带.SLDPRT | 76.77K |
| 78 | 型材.SLDPRT | 153.3K |
| 79 | 型材B.SLDPRT | 246.92K |
| 80 | 夹爪组.SLDASM | 375.27K |
| 81 | 机台C-AJPCT-D40-M10-L80-1-A.SLDPRT | 107.63K |
| 82 | 机台C-zpt33-1-A.SLDASM | 97.42K |
| 83 | 机台C-地脚固定块-1-A.SLDPRT | 87.54K |
| 84 | 胶圈-1.SLDPRT | 517.32K |
