升降机由一个电机驱动带动链轮链条输送托盘作上下往复运动，托盘由一个电机驱动皮带可实现产品的横移输送。链条另一端与配重箱连接。配重块可灵活加减以适应提升不同规格产品。升降电机：采用减速电机，变频器和编码器控制,以确保输送托盘到位准确。

升降料架总成
首页>图纸库>机械设备>输送/提升设备2025-01-09报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
50
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

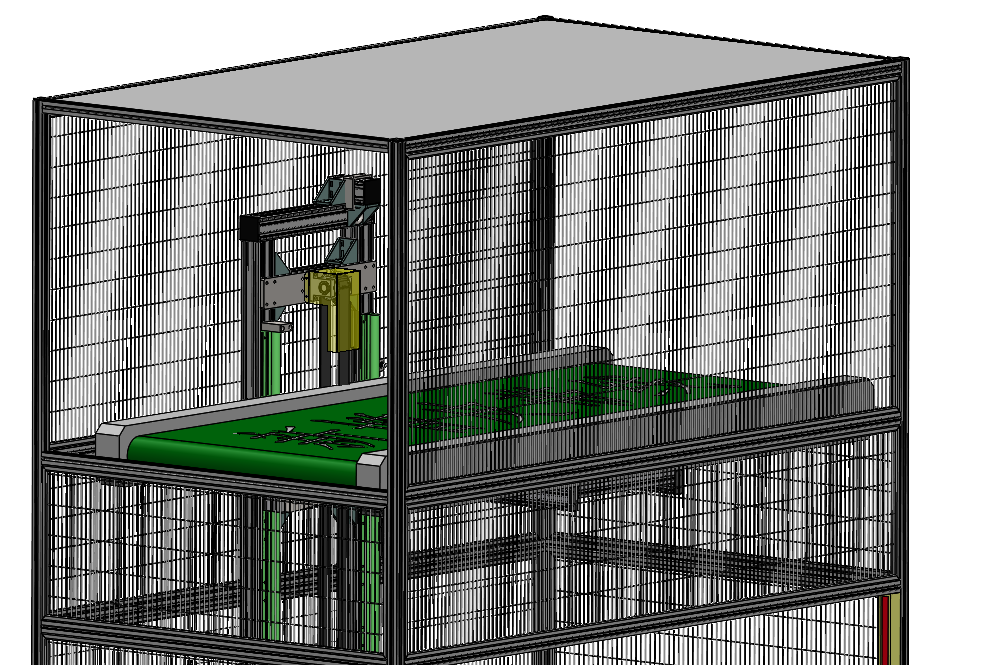

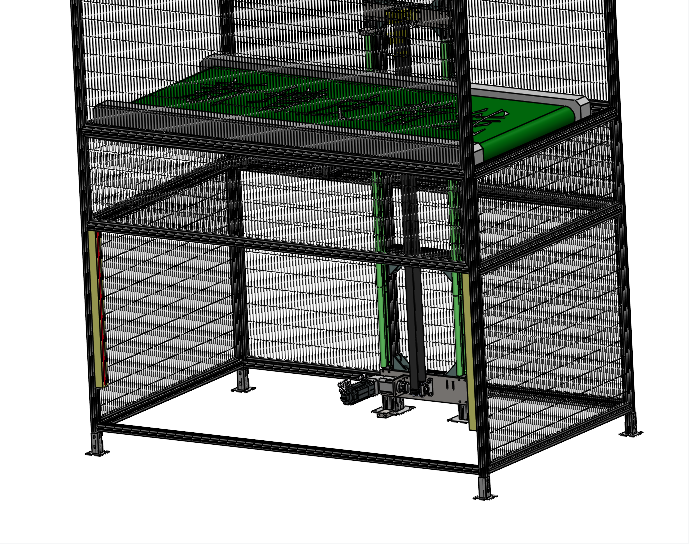

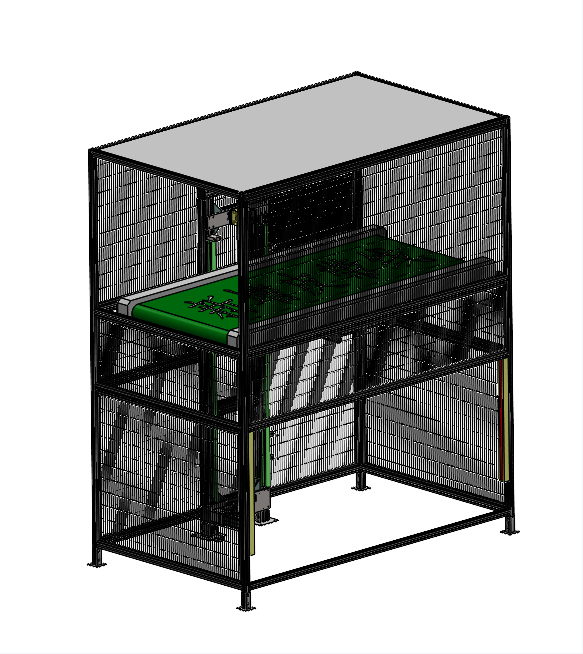

升降机由一个电机驱动带动链轮链条输送托盘作上下往复运动，托盘由一个电机驱动皮带可实现产品的横移输送。链条另一端与配重箱连接。配重块可灵活加减以适应提升不同规格产品。升降电机：采用减速电机，变频器和编码器控制,以确保输送托盘到位准确。
下载需要45金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：676276
文件大小：53.82M
所需金币：45
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm
软件版本：Solidworks 2020
作者
晨曦微光
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 2022_10_24_05_15_03_0703.SLDPRT102.89K
