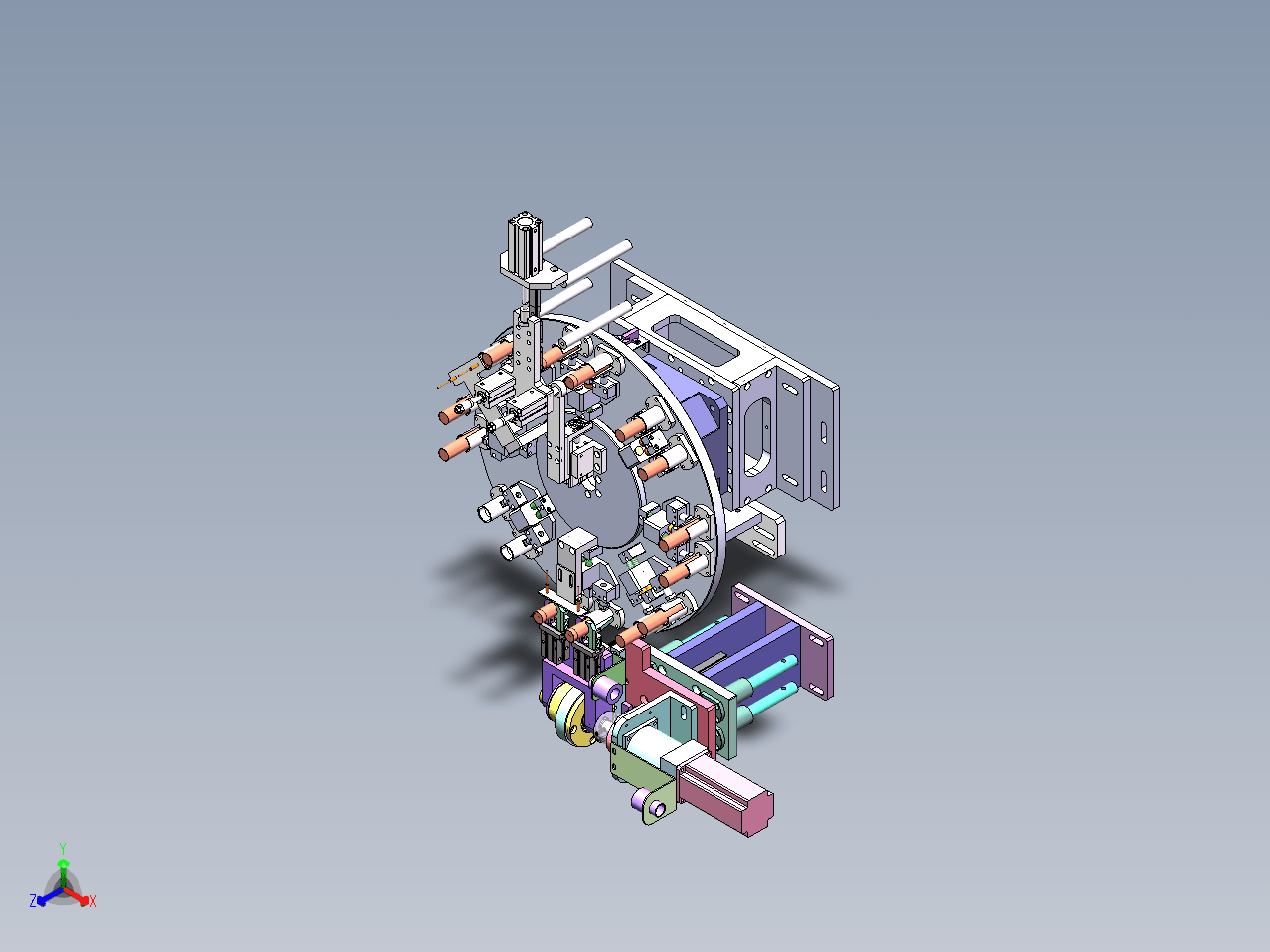

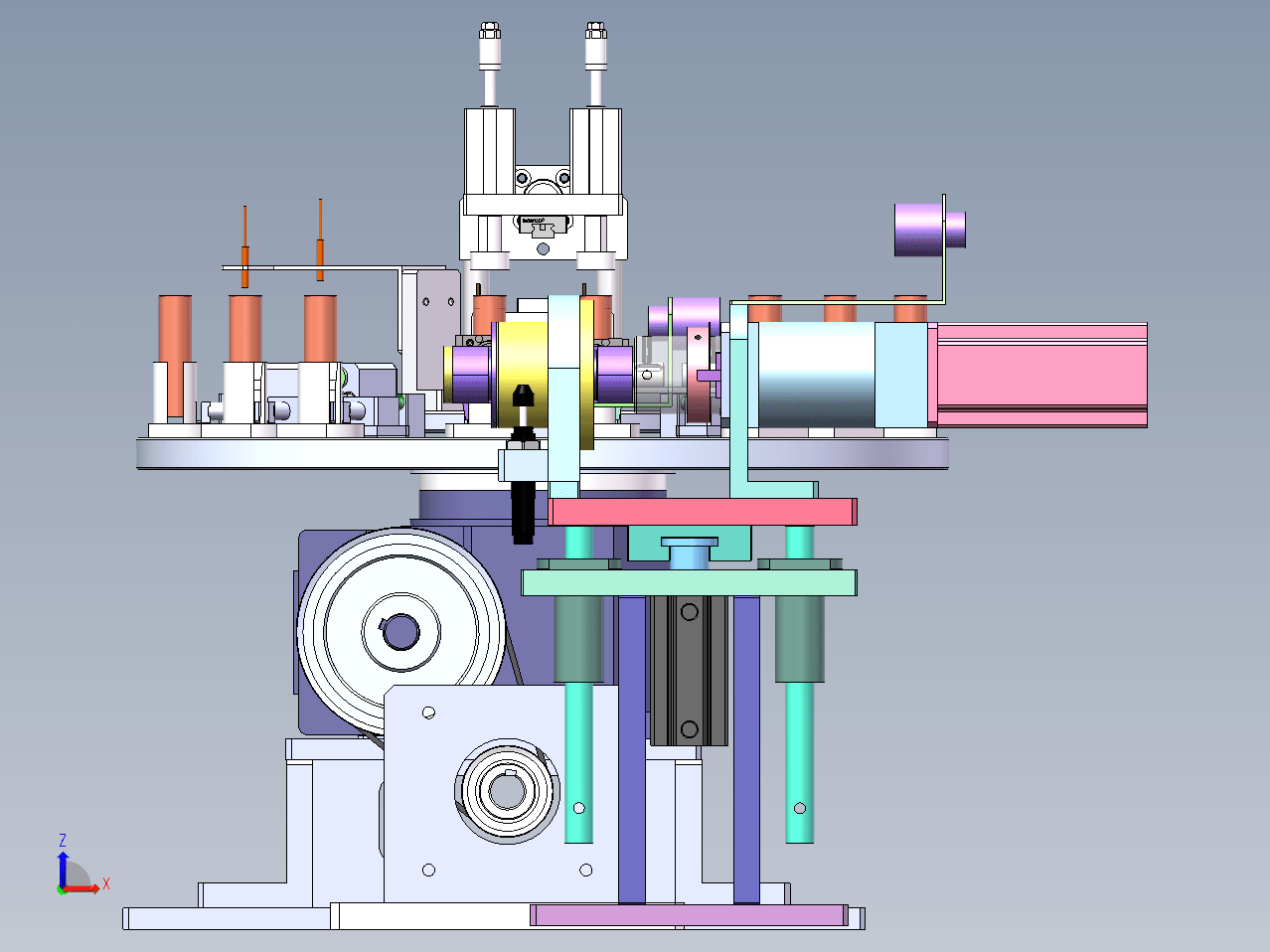

此转盘机构是8工位凸轮分割器转盘，此结构中含有翻转机构、加紧翻转机构，自动夹紧定位机构，解锁机构。适用于圆柱体转盘上料。每个工位双穴位，可以同时解锁和上锁。

八工位转盘（凸轮分割器式)
首页>图纸库>机械设备>自动化设备2025-01-03报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
1
82
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
此转盘机构是8工位凸轮分割器转盘，此结构中含有翻转机构、加紧翻转机构，自动夹紧定位机构，解锁机构。适用于圆柱体转盘上料。每个工位双穴位，可以同时解锁和上锁。
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：676169
文件大小：18.89M
所需金币：30
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm
软件版本：Solidworks 2021
作者
Summer
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 八工位转盘-18650电芯.SLDPRT80.3K
2软件图标3 八工位转盘-18650钢壳.SLDPRT93.14K
3软件图标3 八工位转盘-80DT.sldprt515.94K
4软件图标3 八工位转盘-ACA1412-1.SLDPRT164.45K
