点型吸入式气体探测器

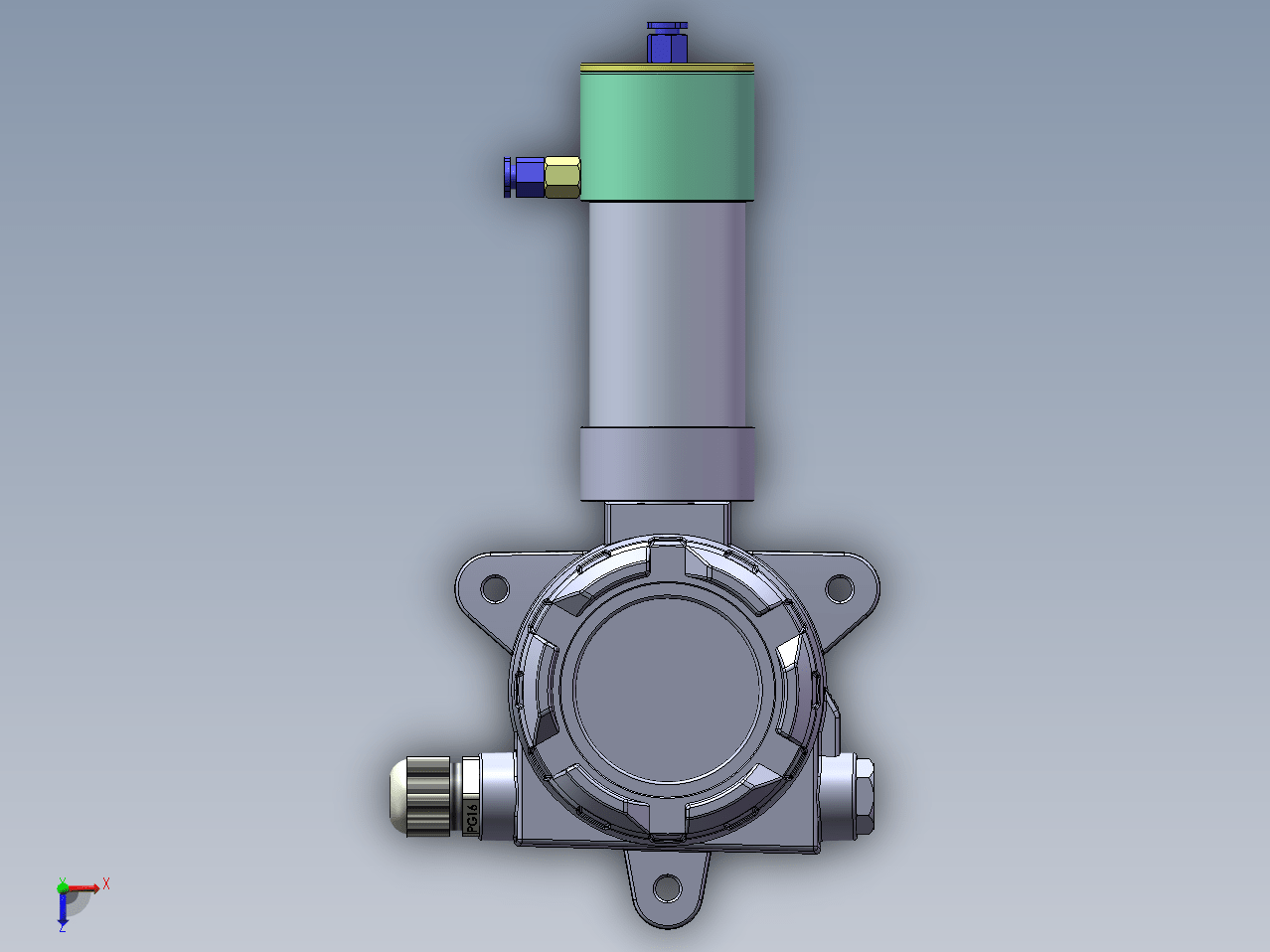

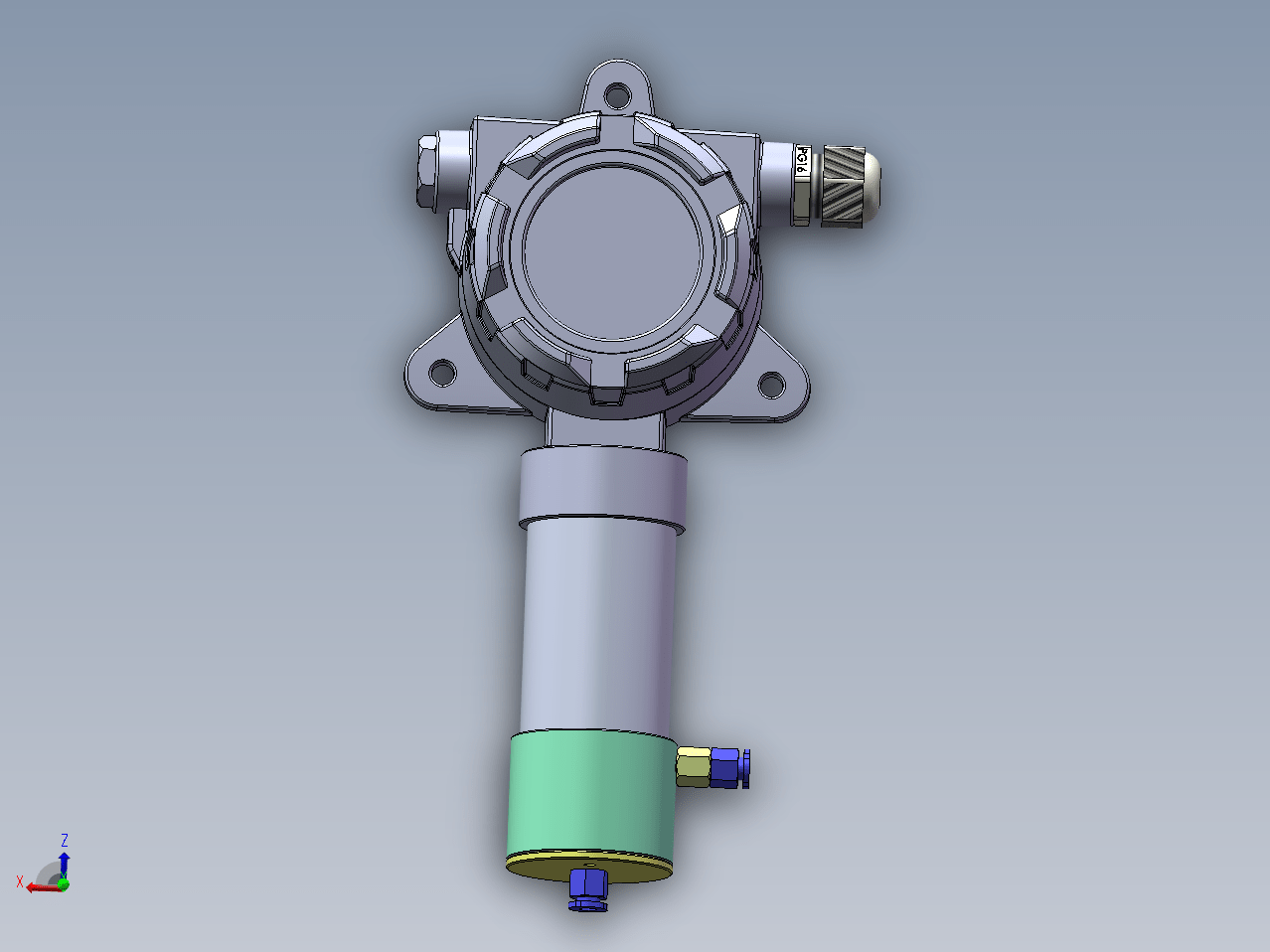

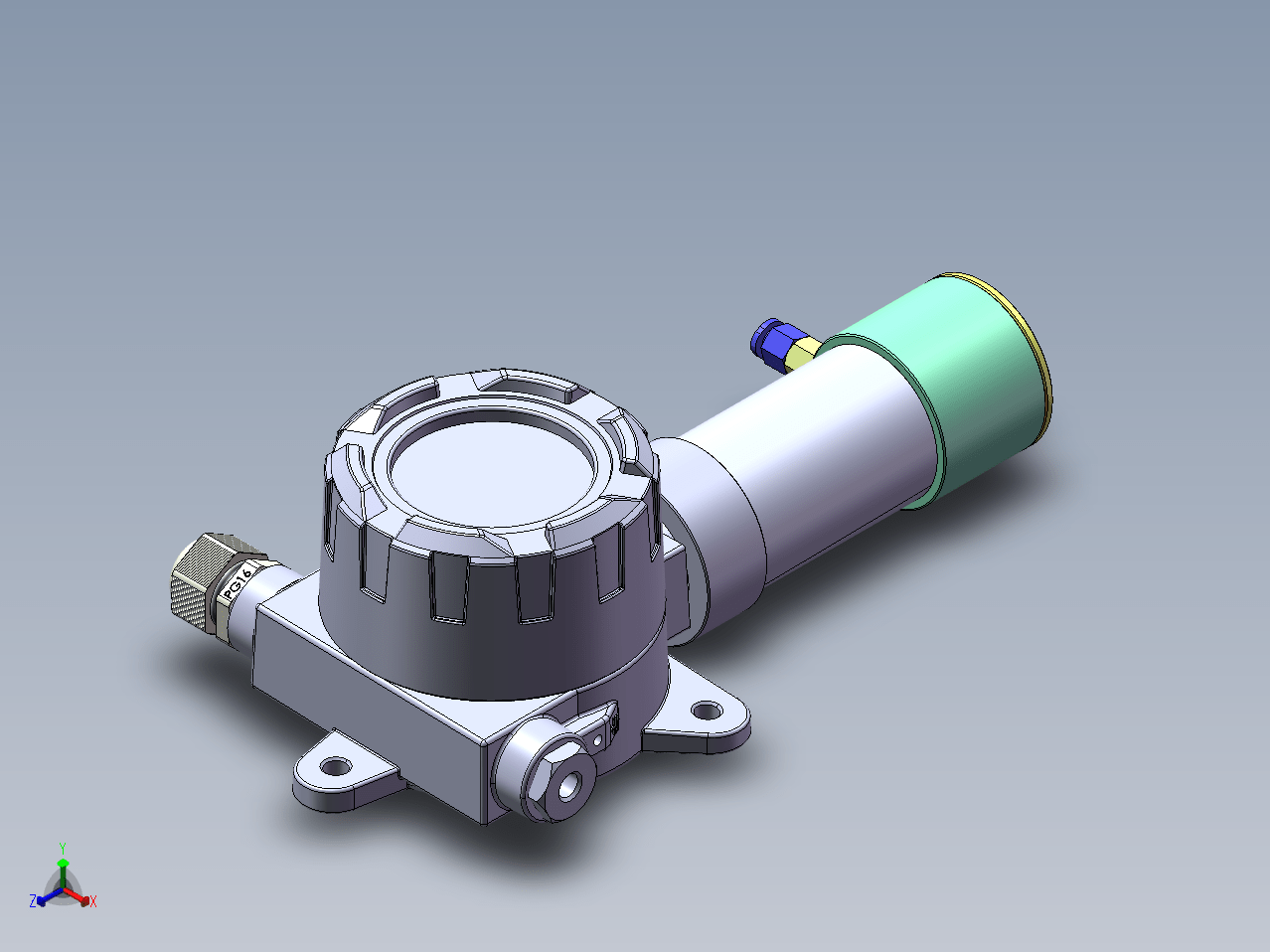

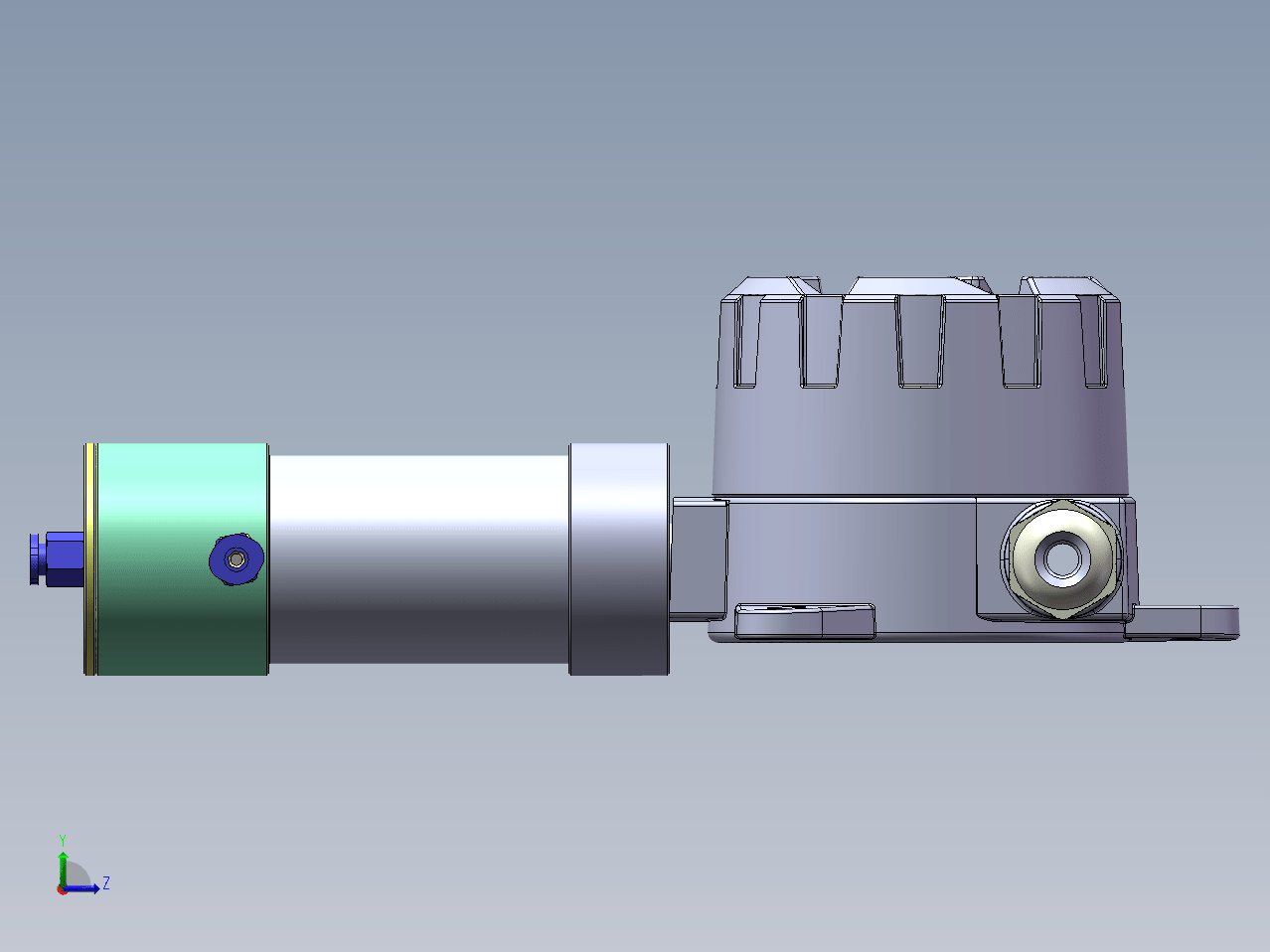

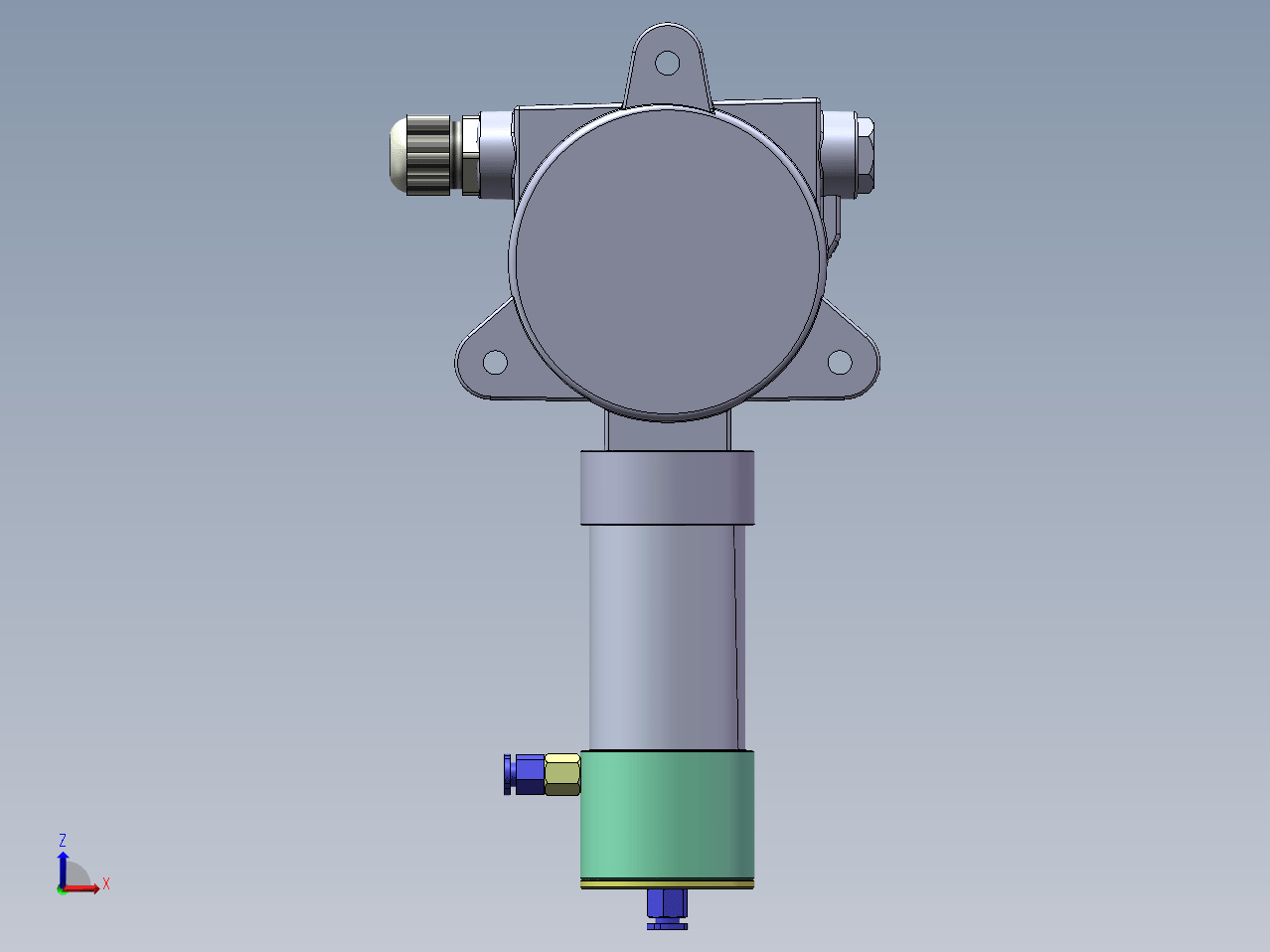

图纸描述
工业及商业用途点型气体探测器、吸入式气体探测器、泵吸式，点型气体探测器、防爆认证、隔爆、本安、传感器、模组、四系、七系传感器均可通用。本文包含全套SolidWorks文件和stp文件，有步骤，支持更改以及查看设计思路。
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
作者
乌鱼子
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  BH-60探头.SLDPRT | 9.33M |
| 2 |  BXS-000 吸入式气体探测器.SLDASM | 4.72M |
| 3 |  BXS-000 吸入式气体探测器.STEP | 16.26M |
| 4 | BXS-001 固定架.SLDPRT | 284.46K |
| 5 | BXS-100 气体探测器泵吸式.SLDASM | 545.83K |
| 6 | BXS-101 进气口.SLDASM | 151.37K |
| 7 | BXS-101.1 进气嘴.SLDPRT | 191.08K |
| 8 | BXS-101.2 过滤器.SLDPRT | 57.56K |
| 9 | BXS-102 出气口.SLDASM | 112.87K |
| 10 | BXS-102.1 出气嘴.SLDPRT | 154.88K |
| 11 | BXS-102.2 过滤器.sldprt | 64.54K |
| 12 | BXS-103 端盖.SLDPRT | 261.56K |
| 13 | BXS-104 连接件.SLDPRT | 144.14K |
| 14 | BXS-105 密封垫.SLDPRT | 61.75K |
| 15 | BXS-106 固定架.SLDPRT | 171.75K |
| 16 | BXS-107 紧固件.SLDPRT | 130.23K |
| 17 | BXS-108 气路板.SLDPRT | 132.51K |
| 18 | BXS-109 密封端口.SLDPRT | 213.3K |
| 19 | BXS-110 固定套.SLDPRT | 119.88K |
| 20 | M20X1.5(S24 H4).SLDPRT | 106.72K |
| 21 | 传感器线路板.SLDPRT | 66.93K |
| 22 | 六角外螺纹直通G1^8直径6.SLDPRT | 74.34K |
| 23 | 吸气泵.SLDPRT | 79.91K |
| 24 | 宝塔接头.SLDPRT | 118.68K |
| 25 | 防水接头PG16.SLDPRT | 492.0K |
