对辊粉碎机
图纸描述

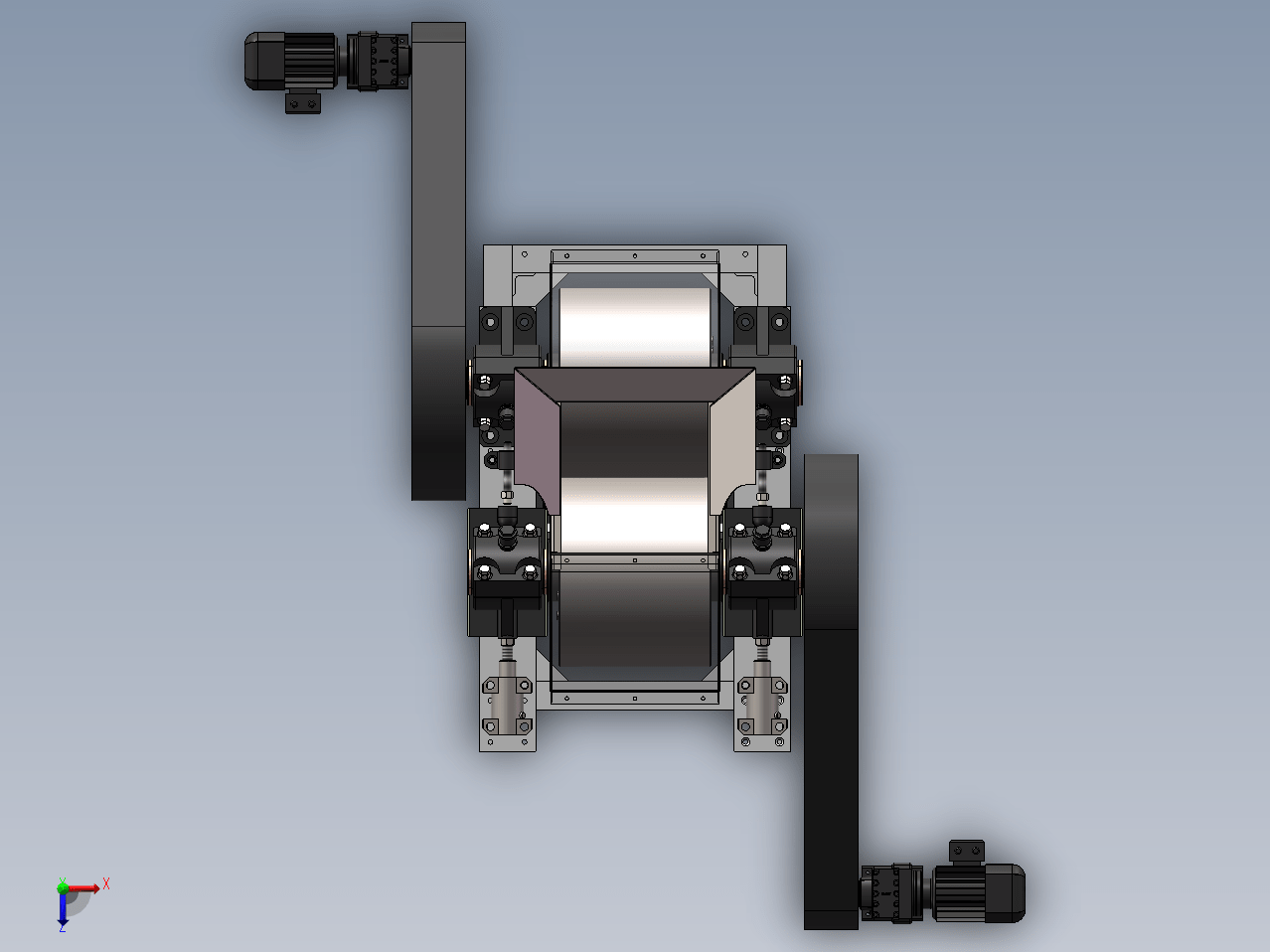

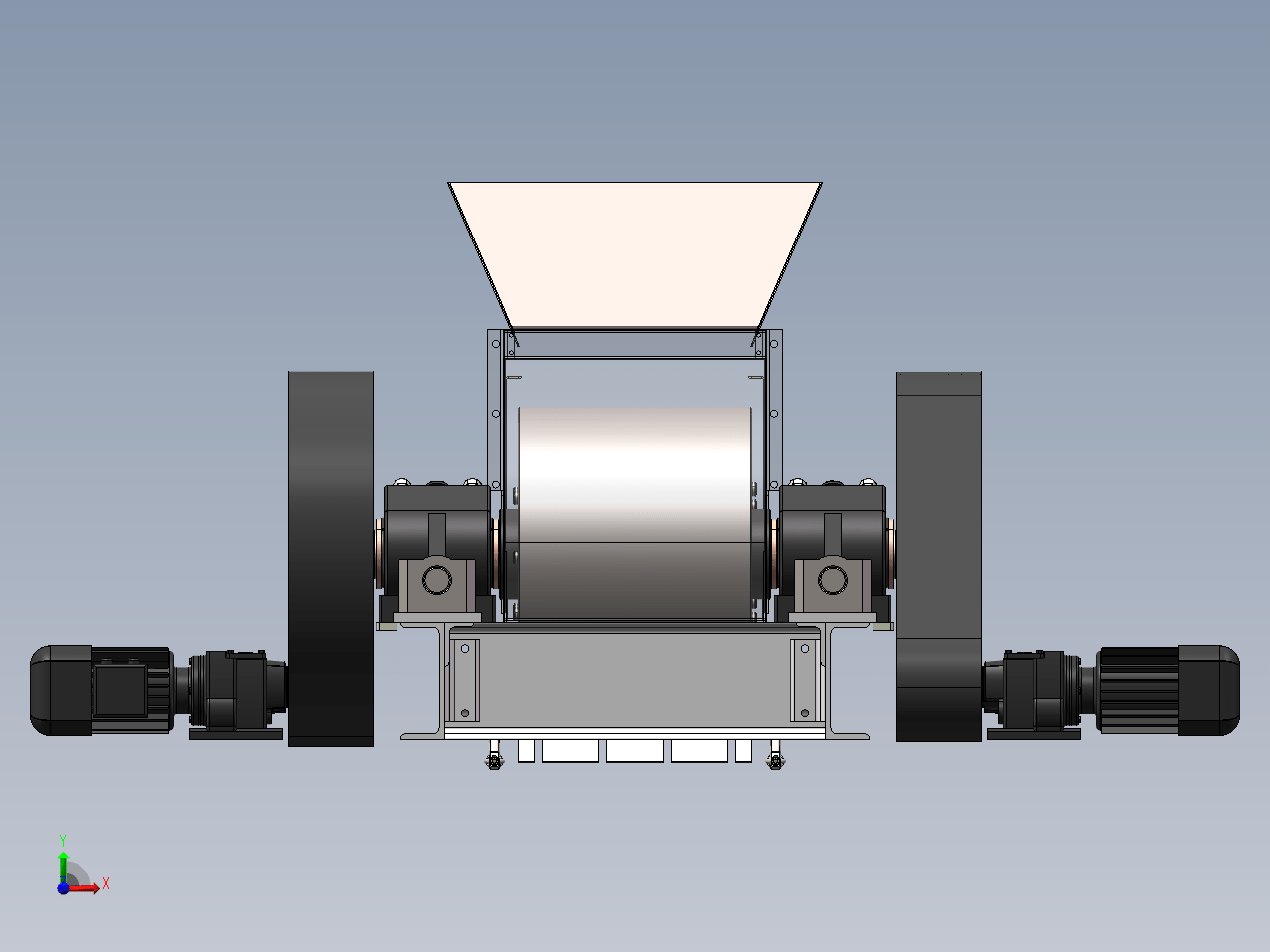

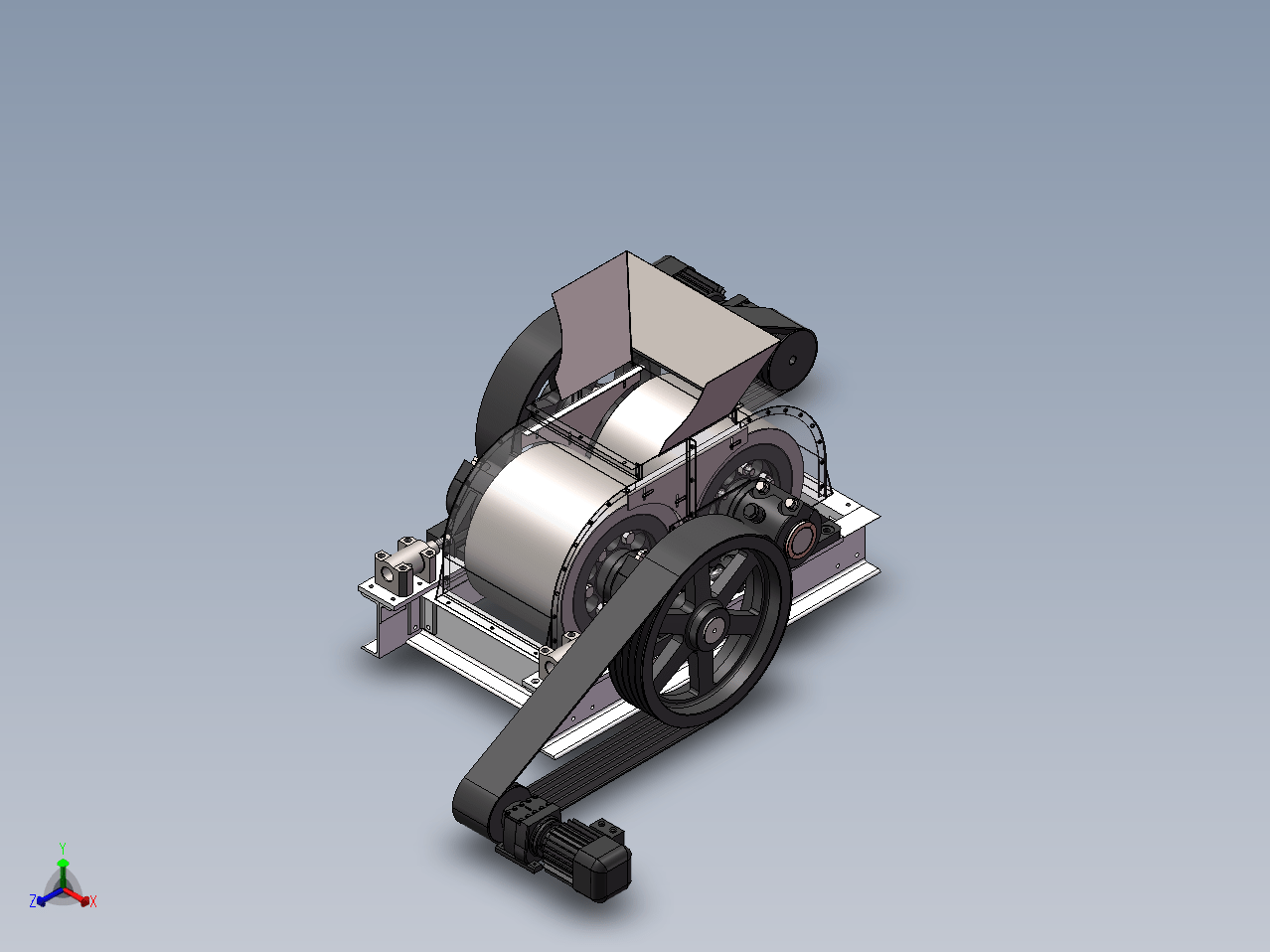

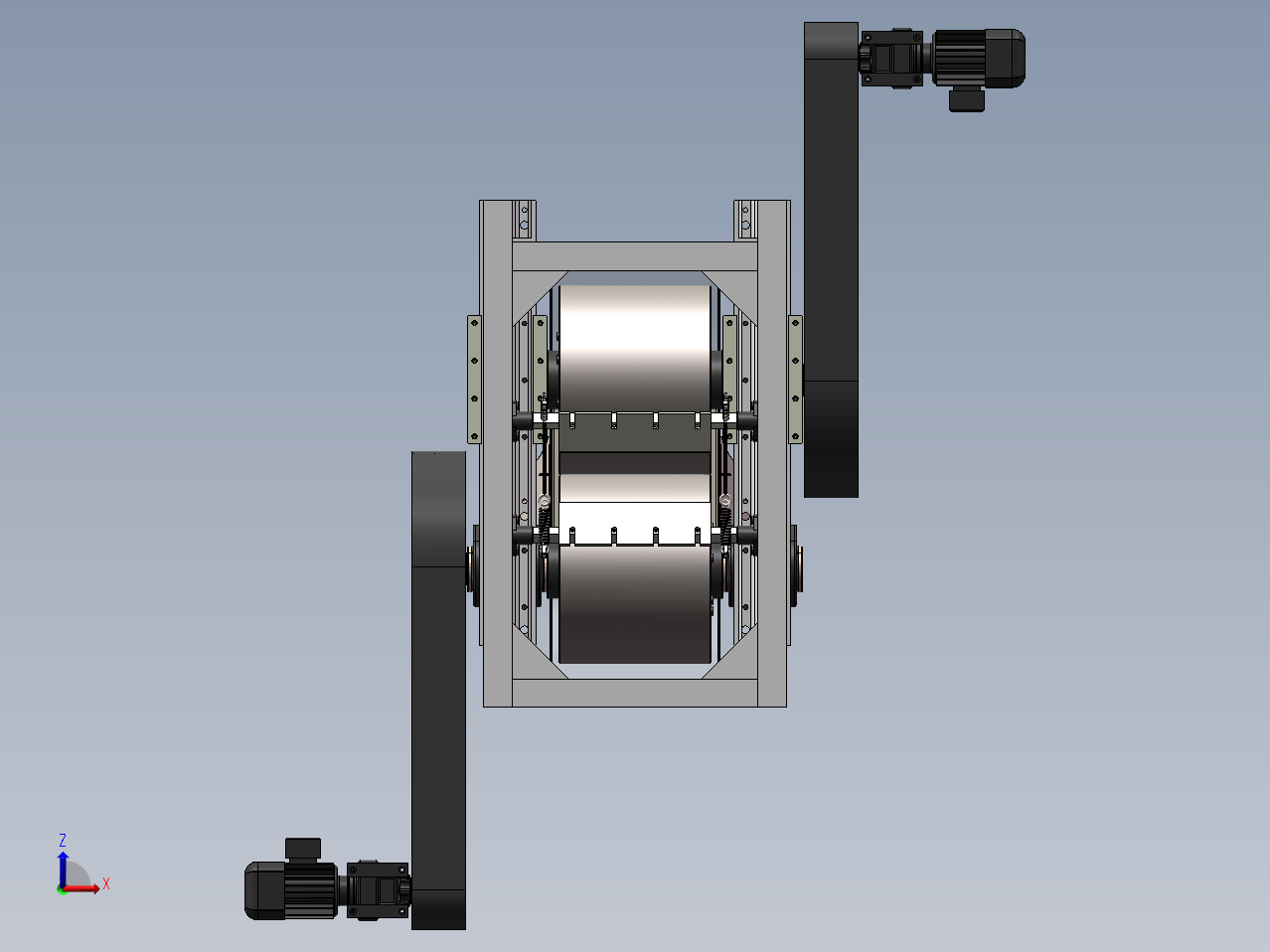

这是一台对辊粉碎机，采用两台电机带动辊轴旋转从而对材料进行破碎。使用时可以调节轴承座上的螺丝来调节辊子间距，辊子底部有刮板结构，可以刮去粘在辊子上的材料。模型版本为SW2022。
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：676081
文件大小：21.26M
所需金币：30
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、STEP、sldprt、x_t
软件版本：Solidworks 2022
作者
WX_201148
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  F5型粉碎机装配体.SLDASM | 5.23M |
| 2 |  F5型粉碎机装配体.STEP | 10.99M |
| 3 |  主轴.SLDPRT | 133.2K |
| 4 | 保险销.SLDPRT | 100.96K |
| 5 | 保险销套.SLDPRT | 131.57K |
| 6 | 保险销座.SLDPRT | 261.07K |
| 7 | 保险销座装配.SLDASM | 196.75K |
| 8 | 刮泥板.SLDPRT | 86.06K |
| 9 | 刮泥板轴.SLDPRT | 113.85K |
| 10 | 刮泥板轴承.SLDPRT | 104.76K |
| 11 | DLR01-DM80M-6-M1-L.SLDASM | 429.45K |
| 12 | DLR盖.sldprt | 205.23K |
| 13 | DLR.sldprt | 139.0K |
| 14 | DLR01-DM80M-6-M1-L.step | 1.1M |
| 15 | DLR01-DM80M-6-M1-L.x_t | 1.18M |
| 16 | 电.sldprt | 133.12K |
| 17 | 压板.SLDPRT | 81.84K |
| 18 | 右板1.SLDPRT | 93.62K |
| 19 | 右板2.SLDPRT | 212.41K |
| 20 | 右板3.SLDPRT | 225.16K |
| 21 | 右防护罩.SLDASM | 180.71K |
| 22 | 镜向板2.SLDPRT | 134.51K |
| 23 | 固定轴承座.SLDPRT | 231.39K |
| 24 | 固定轴承座装配.SLDASM | 519.28K |
| 25 | 大槽轮.SLDPRT | 372.34K |
| 26 | 套筒.SLDPRT | 177.8K |
| 27 | 套筒扳手.SLDASM | 122.43K |
| 28 | 扳手棍.SLDPRT | 73.71K |
| 29 | 小槽轮-165.SLDPRT | 169.55K |
| 30 | 小槽轮-180.SLDPRT | 169.18K |
| 31 | 左板1.SLDPRT | 194.94K |
| 32 | 左板2.SLDPRT | 244.68K |
| 33 | 左板3.SLDPRT | 58.36K |
| 34 | 左防护罩.SLDASM | 165.3K |
| 35 | 镜向左板1.SLDPRT | 69.75K |
| 36 | 拉簧.SLDPRT | 1.48M |
| 37 | 拉簧柄.SLDPRT | 109.81K |
| 38 | 拉簧结构.SLDASM | 1.75M |
| 39 | 挡泥板.SLDPRT | 120.11K |
| 40 | 挡泥板垫圈.SLDPRT | 83.28K |
| 41 | 斜方垫圈.SLDPRT | 71.61K |
| 42 | 三角钢板.SLDPRT | 50.81K |
| 43 | 接角钢.SLDPRT | 92.98K |
| 44 | 机座.SLDASM | 264.09K |
| 45 | 短支撑角钢.SLDPRT | 106.37K |
| 46 | 短槽钢.SLDPRT | 138.33K |
| 47 | 钢板.SLDPRT | 154.08K |
| 48 | 镜向短支撑角钢.SLDPRT | 35.79K |
| 49 | 镜向长支撑角钢.SLDPRT | 41.78K |
| 50 | 镜向长槽钢.SLDPRT | 68.36K |
| 51 | 长支撑角钢.SLDPRT | 120.99K |
| 52 | 长槽钢.SLDPRT | 194.86K |
| 53 | 油壶.SLDPRT | 91.89K |
| 54 | 活动轴承座.SLDPRT | 311.25K |
| 55 | 活动轴承座装配.SLDASM | 298.01K |
| 56 | 漏斗.SLDPRT | 202.42K |
| 57 | 瓦垫.SLDPRT | 85.66K |
| 58 | 皮带-165.SLDPRT | 179.89K |
| 59 | 皮带-180.SLDPRT | 176.6K |
| 60 | 紧定螺钉.SLDPRT | 242.23K |
| 61 | 螺栓.SLDPRT | 126.98K |
| 62 | 调节螺丝.SLDPRT | 230.36K |
| 63 | 调节轴承座.SLDPRT | 127.22K |
| 64 | 调节轴承座装配.SLDASM | 133.78K |
| 65 | 轴承盖.SLDPRT | 243.17K |
| 66 | 轴瓦.SLDPRT | 196.61K |
| 67 | 轴瓦定位销.SLDPRT | 97.34K |
| 68 | 轴端挡圈.SLDPRT | 78.41K |
| 69 | 辊子.SLDPRT | 130.34K |
| 70 | 辊子装配.SLDASM | 423.66K |
| 71 | 辊毂.SLDPRT | 216.02K |
| 72 | 铁丝钩.SLDPRT | 119.34K |
| 73 | 镜向挡泥板.SLDPRT | 50.02K |
