一款双层皮带水平输送机，由电机驱动，直接带动驱动滚筒转动，从而使平皮带运转。框架由铝型材构成，平皮带材质用PVC材质，大C护栏，底脚为福玛轮，已生产交付使用。内含详细PRT、STP、PDF、CAD、bom表等，可以编辑修改，下载后可以直接使用。

双层皮带水平输送机
首页>图纸库>机械设备>输送/提升设备2024-12-24报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
36

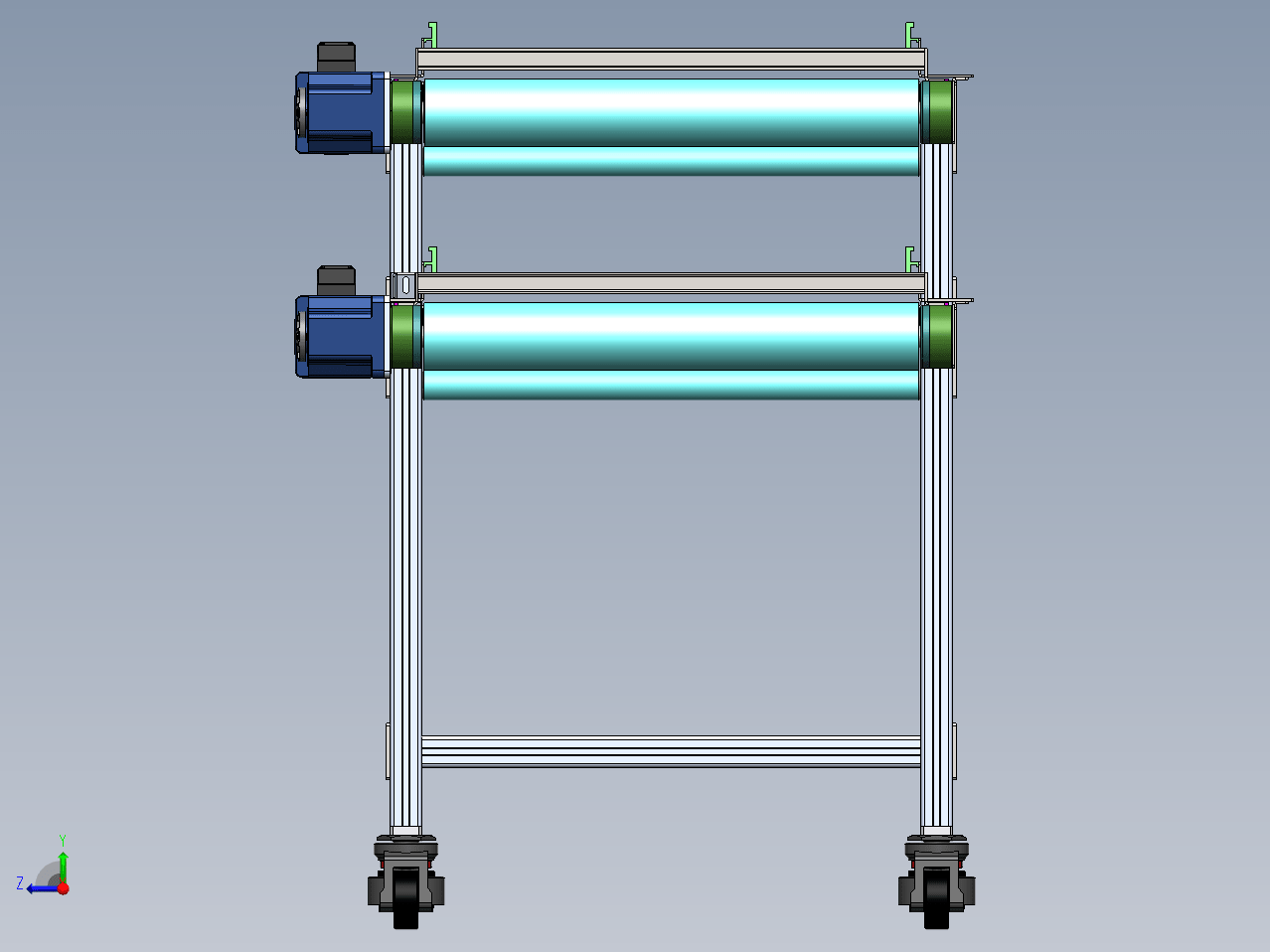

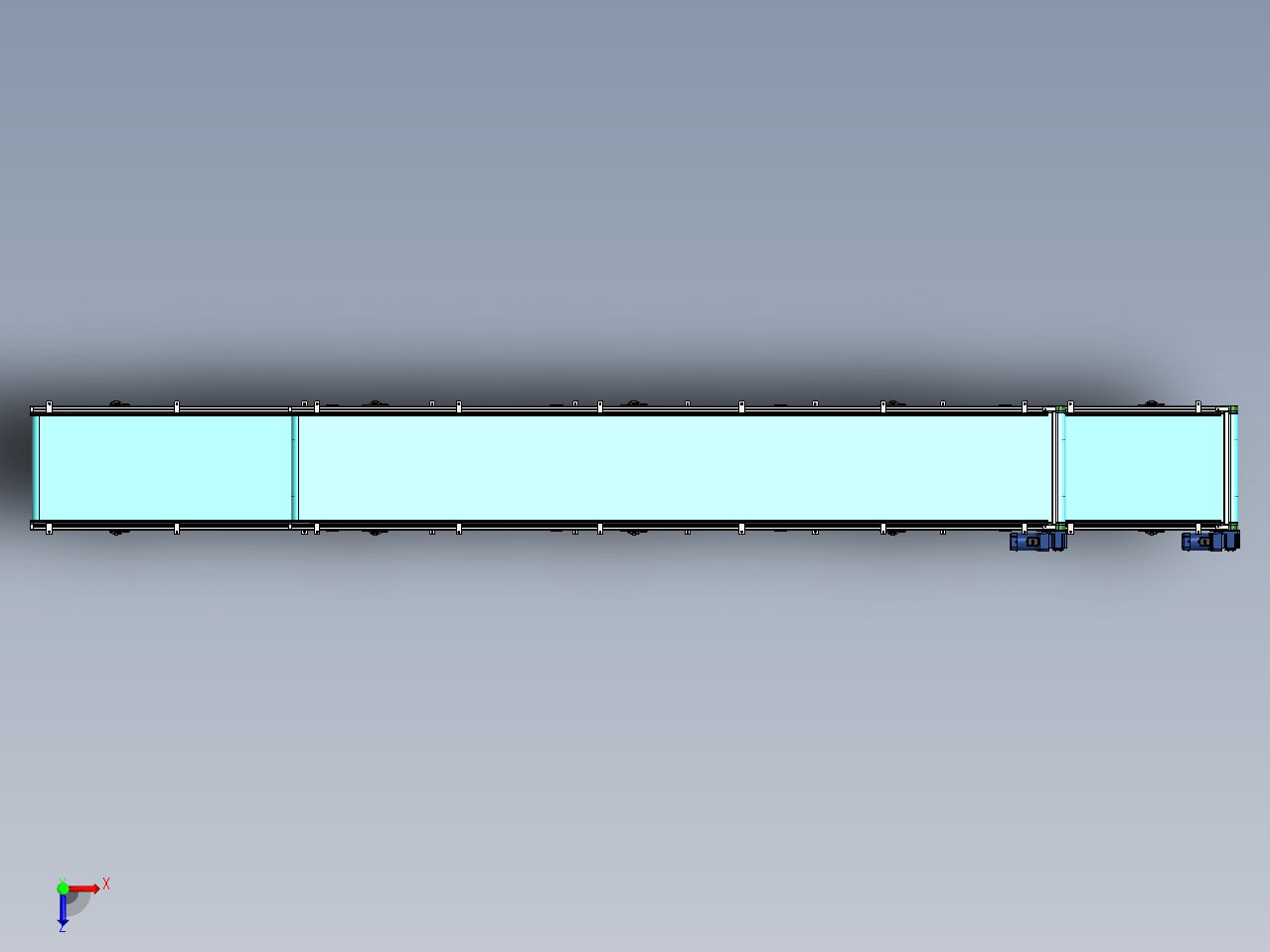

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
一款双层皮带水平输送机，由电机驱动，直接带动驱动滚筒转动，从而使平皮带运转。框架由铝型材构成，平皮带材质用PVC材质，大C护栏，底脚为福玛轮，已生产交付使用。内含详细PRT、STP、PDF、CAD、bom表等，可以编辑修改，下载后可以直接使用。
下载需要55金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：675973
文件大小：112.86M
所需金币：55
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、STEP、dwg、sldasm、slddrw
软件版本：Solidworks 2020
作者
智创CAD
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标26 Z003-加工件BOM表.xls33.5K
2软件图标26 Z003-标准件BOM表.xls25.0K
3软件图标3 Z003-A-GB／T276-94深沟球轴承6004-2Z.SLDPRT661.02K
4软件图标9 Z003-A-GB／T276-94深沟球轴承6004-2Z.STEP591.21K
5软件图标3 Z003-A-GB／T276-94深沟球轴承6005-2Z.SLDPRT746.75K
6软件图标9 Z003-A-GB／T276-94深沟球轴承6005-2Z.STEP644.06K
7软件图标14 Z003-A-一层皮带输送机.DWG861.41K
8软件图标18 Z003-A-一层皮带输送机.PDF207.25K
9软件图标4 Z003-A-一层皮带输送机.SLDASM6.39M
10软件图标5 Z003-A-一层皮带输送机.SLDDRW10.89M
11软件图标9 Z003-A-一层皮带输送机.STEP34.13M
12软件图标4 Z003-A-皮带线40x80标准驱动头.SLDASM695.17K
13软件图标9 Z003-A-皮带线40x80标准驱动头.STEP2.54M
14软件图标3 Z003-A-皮带线40x80驱动头固定座.SLDPRT275.67K
15软件图标9 Z003-A-皮带线40x80驱动头固定座.STEP775.18K
16软件图标3 Z003-A-皮带线40x80驱动头轴承座.SLDPRT416.05K
17软件图标9 Z003-A-皮带线40x80驱动头轴承座.STEP1.11M
18软件图标3 Z003-A-福玛轮-JPB-75.SLDPRT369.29K
19软件图标9 Z003-A-福玛轮-JPB-75.STEP596.1K
20软件图标3 Z003-A-调速电机-100YT200GV22-100GF36RC.SLDPRT4.74M
21软件图标9 Z003-A-调速电机-100YT200GV22-100GF36RC.STEP10.67M
22软件图标14 Z003-A01-1-型材框架.DWG376.7K
23软件图标18 Z003-A01-1-型材框架.PDF161.31K
24软件图标5 Z003-A01-1-型材框架.SLDDRW4.25M
25软件图标3 Z003-A01-1-型材框架.SLDPRT8.02M
26软件图标9 Z003-A01-1-型材框架.STEP17.68M
27软件图标14 Z003-A01-2-垫块.DWG49.65K
28软件图标18 Z003-A01-2-垫块.PDF111.19K
29软件图标5 Z003-A01-2-垫块.SLDDRW126.0K
30软件图标3 Z003-A01-2-垫块.SLDPRT100.3K
31软件图标9 Z003-A01-2-垫块.STEP47.01K
32软件图标14 Z003-A02-张紧块.DWG50.08K
33软件图标18 Z003-A02-张紧块.PDF119.46K
34软件图标5 Z003-A02-张紧块.SLDDRW142.9K
35软件图标3 Z003-A02-张紧块.SLDPRT83.24K
36软件图标9 Z003-A02-张紧块.STEP58.0K
37软件图标14 Z003-A03-驱动滚筒.DWG86.31K
38软件图标18 Z003-A03-驱动滚筒.PDF149.82K
39软件图标5 Z003-A03-驱动滚筒.SLDDRW297.7K
40软件图标3 Z003-A03-驱动滚筒.SLDPRT156.99K
41软件图标9 Z003-A03-驱动滚筒.STEP117.91K
42软件图标14 Z003-A04-张紧滚筒.DWG83.84K
43软件图标18 Z003-A04-张紧滚筒.PDF168.21K
44软件图标5 Z003-A04-张紧滚筒.SLDDRW295.04K
45软件图标3 Z003-A04-张紧滚筒.SLDPRT174.78K
46软件图标9 Z003-A04-张紧滚筒.STEP151.6K
47软件图标14 Z003-A05-拖板1.DWG73.45K
48软件图标18 Z003-A05-拖板1.PDF133.18K
49软件图标5 Z003-A05-拖板1.SLDDRW223.12K
50软件图标3 Z003-A05-拖板1.SLDPRT374.09K
51软件图标9 Z003-A05-拖板1.STEP279.37K
52软件图标14 Z003-A06-大C护栏1.DWG47.07K
53软件图标18 Z003-A06-大C护栏1.PDF116.36K
54软件图标5 Z003-A06-大C护栏1.SLDDRW126.99K
55软件图标3 Z003-A06-大C护栏1.SLDPRT128.02K
56软件图标9 Z003-A06-大C护栏1.STEP98.14K
57软件图标14 Z003-A07-电机固定板.DWG63.08K
58软件图标18 Z003-A07-电机固定板.PDF149.32K
59软件图标5 Z003-A07-电机固定板.SLDDRW174.82K
60软件图标3 Z003-A07-电机固定板.SLDPRT126.11K
61软件图标9 Z003-A07-电机固定板.STEP91.87K
62软件图标14 Z003-A08-固定板1.DWG47.97K
63软件图标18 Z003-A08-固定板1.PDF112.63K
64软件图标5 Z003-A08-固定板1.SLDDRW124.7K
65软件图标3 Z003-A08-固定板1.SLDPRT125.03K
66软件图标9 Z003-A08-固定板1.STEP46.29K
67软件图标14 Z003-A09-护栏支架.DWG52.33K
68软件图标18 Z003-A09-护栏支架.PDF114.11K
69软件图标5 Z003-A09-护栏支架.SLDDRW137.18K
70软件图标3 Z003-A09-护栏支架.SLDPRT154.75K
71软件图标9 Z003-A09-护栏支架.STEP56.24K
72软件图标14 Z003-A10-护栏支架.DWG55.83K
73软件图标18 Z003-A10-护栏支架.PDF117.47K
74软件图标5 Z003-A10-护栏支架.SLDDRW145.92K
75软件图标3 Z003-A10-护栏支架.SLDPRT183.54K
76软件图标9 Z003-A10-护栏支架.STEP63.92K
77软件图标14 Z003-A11-阻挡支架.DWG64.81K
78软件图标18 Z003-A11-阻挡支架.PDF132.99K
79软件图标5 Z003-A11-阻挡支架.SLDDRW209.18K
80软件图标3 Z003-A11-阻挡支架.SLDPRT144.2K
81软件图标9 Z003-A11-阻挡支架.STEP125.69K
82软件图标14 Z003-A12-1-无动力滚筒.DWG48.84K
83软件图标18 Z003-A12-1-无动力滚筒.PDF143.81K
84软件图标5 Z003-A12-1-无动力滚筒.SLDDRW150.68K
85软件图标3 Z003-A12-1-无动力滚筒.SLDPRT124.87K
86软件图标9 Z003-A12-1-无动力滚筒.STEP56.66K
87软件图标14 Z003-A12-2-支架.DWG51.8K
88软件图标18 Z003-A12-2-支架.PDF119.26K
89软件图标5 Z003-A12-2-支架.SLDDRW144.96K
90软件图标3 Z003-A12-2-支架.SLDPRT157.17K
91软件图标9 Z003-A12-2-支架.STEP54.65K
92软件图标14 Z003-A12-托辊.DWG54.94K
93软件图标18 Z003-A12-托辊.PDF143.3K
94软件图标4 Z003-A12-托辊.SLDASM88.63K
95软件图标5 Z003-A12-托辊.SLDDRW153.19K
96软件图标9 Z003-A12-托辊.STEP124.55K
97软件图标14 Z003-A13-固定板2.DWG51.45K
98软件图标18 Z003-A13-固定板2.PDF118.05K
99软件图标5 Z003-A13-固定板2.SLDDRW134.38K
100软件图标3 Z003-A13-固定板2.SLDPRT127.93K
101软件图标9 Z003-A13-固定板2.STEP56.67K
102软件图标14 Z003-B-二层皮带输送机.DWG534.37K
103软件图标18 Z003-B-二层皮带输送机.PDF186.57K
104软件图标4 Z003-B-二层皮带输送机.SLDASM4.9M
105软件图标5 Z003-B-二层皮带输送机.SLDDRW5.24M
106软件图标9 Z003-B-二层皮带输送机.STEP22.57M
107软件图标14 Z003-B01-型材框架.DWG248.34K
108软件图标18 Z003-B01-型材框架.PDF157.68K
109软件图标5 Z003-B01-型材框架.SLDDRW1.88M
110软件图标3 Z003-B01-型材框架.SLDPRT3.31M
111软件图标9 Z003-B01-型材框架.STEP6.97M
112软件图标14 Z003-B05-拖板2.DWG73.55K
113软件图标18 Z003-B05-拖板2.PDF132.06K
114软件图标5 Z003-B05-拖板2.SLDDRW223.19K
115软件图标3 Z003-B05-拖板2.SLDPRT370.62K
116软件图标9 Z003-B05-拖板2.STEP279.28K
117软件图标14 Z003-B06-大C护栏2.DWG46.39K
118软件图标18 Z003-B06-大C护栏2.PDF117.02K
119软件图标5 Z003-B06-大C护栏2.SLDDRW124.97K
120软件图标3 Z003-B06-大C护栏2.SLDPRT126.51K
121软件图标9 Z003-B06-大C护栏2.STEP98.11K
122软件图标14 Z003-双层皮带水平输送机.DWG1.38M
123软件图标18 Z003-双层皮带水平输送机.PDF240.55K
124软件图标4 Z003-双层皮带水平输送机.SLDASM7.24M
125软件图标5 Z003-双层皮带水平输送机.SLDDRW13.94M
126软件图标9 Z003-双层皮带水平输送机.STEP42.15M
127软件图标3 Z003-角座.SLDPRT134.67K
128软件图标9 Z003-角座.STEP172.52K
129软件图标3 ~$Z003-A-GB／T276-94深沟球轴承6004-2Z.SLDPRT0.01K
130软件图标3 ~$Z003-A-GB／T276-94深沟球轴承6005-2Z.SLDPRT0.01K
131软件图标4 ~$Z003-A-一层皮带输送机.SLDASM0.01K
132软件图标4 ~$Z003-A-皮带线40x80标准驱动头.SLDASM0.01K
133软件图标3 ~$Z003-A-皮带线40x80驱动头固定座.SLDPRT0.01K
134软件图标3 ~$Z003-A-皮带线40x80驱动头轴承座.SLDPRT0.01K
135软件图标3 ~$Z003-A-福玛轮-JPB-75.SLDPRT0.01K
136软件图标3 ~$Z003-A-调速电机-100YT200GV22-100GF36RC.SLDPRT0.01K
137软件图标3 ~$Z003-A01-1-型材框架.SLDPRT0.01K
138软件图标3 ~$Z003-A01-2-垫块.SLDPRT0.01K
139软件图标3 ~$Z003-A02-张紧块.SLDPRT0.01K
140软件图标3 ~$Z003-A03-驱动滚筒.SLDPRT0.01K
141软件图标3 ~$Z003-A04-张紧滚筒.SLDPRT0.01K
142软件图标3 ~$Z003-A05-拖板1.SLDPRT0.01K
143软件图标3 ~$Z003-A06-大C护栏1.SLDPRT0.01K
144软件图标3 ~$Z003-A07-电机固定板.SLDPRT0.01K
145软件图标3 ~$Z003-A08-固定板1.SLDPRT0.01K
146软件图标3 ~$Z003-A09-护栏支架.SLDPRT0.01K
147软件图标3 ~$Z003-A10-护栏支架.SLDPRT0.01K
148软件图标3 ~$Z003-A11-阻挡支架.SLDPRT0.01K
149软件图标3 ~$Z003-A12-1-无动力滚筒.SLDPRT0.01K
150软件图标3 ~$Z003-A12-2-支架.SLDPRT0.01K
151软件图标4 ~$Z003-A12-托辊.SLDASM0.01K
152软件图标3 ~$Z003-A13-固定板2.SLDPRT0.01K
153软件图标4 ~$Z003-B-二层皮带输送机.SLDASM0.01K
154软件图标3 ~$Z003-B01-型材框架.SLDPRT0.01K
155软件图标3 ~$Z003-B05-拖板2.SLDPRT0.01K
156软件图标3 ~$Z003-B06-大C护栏2.SLDPRT0.01K
157软件图标4 ~$Z003-双层皮带水平输送机.SLDASM0.01K
158软件图标3 ~$Z003-角座.SLDPRT0.01K
