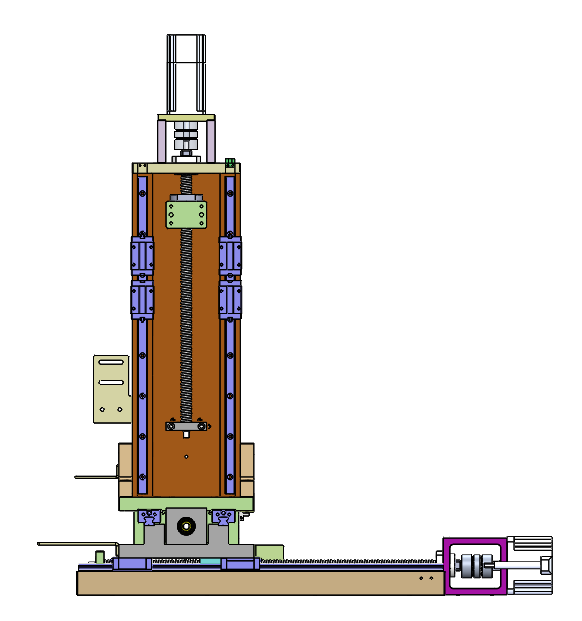

单轴绕线机，本设备为单轴手工操作绕线机，布置中为整体布置有详细的零件设计图，设备应用于电机漆包线的绕制，为了方便不同型号的漆包线绕线，模具可以更换较多品种。文件为SolidWorks18，step格式，欢迎大家下载，谢谢！
单轴绕线机绕线组件
图纸描述
单轴绕线机，本设备为单轴手工操作绕线机，布置中为整体布置有详细的零件设计图，设备应用于电机漆包线的绕制，为了方便不同型号的漆包线绕线，模具可以更换较多品种。文件为SolidWorks18，step格式，欢迎大家下载，谢谢！
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201148
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  6000(10x26x8).SLDPRT | 115.5K |
| 2 | AM23HSA4B0-BR01（1402RMB）.SLDPRT | 102.84K |
| 3 | AM24HS5401-10N（514RMB）.SLDPRT | 87.15K |
| 4 | AM34HD0404-08（720RMB）.SLDPRT | 119.98K |
| 5 | EGH15低组装滑块.SLDPRT | 180.69K |
| 6 |  EGU15CA2R300ZA平台Y导轨.SLDASM | 118.21K |
| 7 | EGU15CA2R470ZA平台Z导轨.SLDASM | 118.89K |
| 8 | EGU15CA2R540ZA平台X导轨.SLDASM | 120.38K |
| 9 | EGU15CAR300ZA.SLDPRT | 140.57K |
| 10 | EGU15CAR470ZA.SLDPRT | 149.85K |
| 11 | EGU15CAR540ZA.SLDPRT | 153.55K |
| 12 | M10x1.0丝杆锁紧螺母.SLDPRT | 106.42K |
| 13 | φ16丝杆装配X2.SLDASM | 1.78M |
| 14 | φ16丝杆装配Y2.SLDASM | 1.31M |
| 15 | φ16丝杆装配Z2.SLDASM | 1.39M |
| 16 | 丝杆座隔套.SLDPRT | 93.86K |
| 17 | 丝杆轴承座.SLDPRT | 108.02K |
| 18 | 丝杆轴承座2.SLDPRT | 111.47K |
| 19 | 单轴绕线机S01A-C01-0010 移动平台X轴底板.SLDPRT | 516.31K |
| 20 | 单轴绕线机S01A-C01-0020 移动平台Z轴底板.SLDPRT | 286.97K |
| 21 | 单轴绕线机S01A-C01-0030 移动平台末端轴承座.SLDPRT | 85.13K |
| 22 | 单轴绕线机S01A-C01-0040 移动平台电机固定座.SLDPRT | 282.57K |
| 23 | 单轴绕线机S01A-C01-0050 X轴电机固定板.SLDPRT | 119.73K |
| 24 | 单轴绕线机S01A-C01-0060 X轴电机支撑板.SLDPRT | 75.98K |
| 25 | 单轴绕线机S01A-C01-0070 丝杆块固定板.SLDPRT | 150.88K |
| 26 | 单轴绕线机S01A-C01-0080 丝杆座加强块.SLDPRT | 83.41K |
| 27 | 单轴绕线机S01A-C01-0090 X轴丝杆基座安装板.SLDPRT | 175.94K |
| 28 | 单轴绕线机S01A-D01-0000 绕线组移动组合.SLDASM | 5.03M |
| 29 | 双膜片联轴器（34-45-8-8）.SLDPRT | 135.95K |
| 30 | 标准丝杆R16-5T3-FSI-347-417-0.05.SLDPRT | 1.58M |
| 31 | 标准丝杆R16-5T3-FSI-370-440-0.05.SLDPRT | 1.66M |
| 32 | 标准丝杆R16-5T3-FSI-495-565-0.05.SLDPRT | 2.05M |
| 33 | 绕线机-A-03-04-00前后电机丝杆组件X2.SLDASM | 1.95M |
| 34 | 绕线机-J-03-01-00导轨安装板X.SLDPRT | 156.26K |
| 35 | 绕线机-J-03-02-00丝杆活令安装块X.SLDPRT | 127.08K |
| 36 | 绕线机-J-03-05-00轴承固定板X.SLDPRT | 79.07K |
| 37 | 绕线机-J-03-07-00平台板2.SLDPRT | 263.41K |
| 38 | 绕线机-J-03-10-00丝杆轴承座安装板Z.SLDPRT | 198.75K |
| 39 | 绕线机-J-03-11-00加强筋Z.SLDPRT | 115.4K |
| 40 | 绕线机-J-03-19-00Z轴拖链钣金.SLDPRT | 98.96K |
| 41 | 绕线机-J-03-20-00Y轴拖链钣金.SLDPRT | 95.46K |
| 42 | 绕线机-J-03-21-00XY轴共用端拖链钣金.SLDPRT | 104.99K |
| 43 | 绕线机-J-03-22-00X感应器安装块.SLDPRT | 79.38K |
| 44 | 绕线机-J-03-25-00X感应钣金2.SLDPRT | 91.92K |
| 45 | 绕线机-J-03-26-00Y感应钣金.SLDPRT | 78.37K |
| 46 | 绕线机传感器 EE-SX671.SLDPRT | 116.25K |
| 47 | 绕线机传感器 EE-SX673.SLDPRT | 83.94K |
| 48 | 绕线机传感器 EE-SX674.SLDPRT | 78.83K |
| 49 | 联轴器LK18-C34-0814KWP L=45.SLDPRT | 132.03K |
| 50 |  单轴绕线机S01A-D01-0000 绕线组移动组合.STEP | 12.59M |
