直线振动筛设计
图纸描述

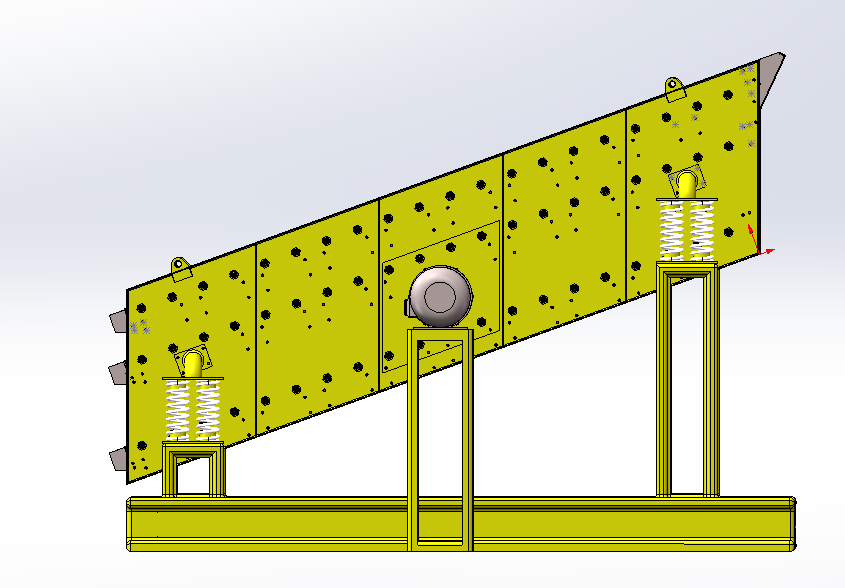

直线振动筛3D模型有完整的零件图和特征图，图纸详细绘制了直线振动筛各个零部件，对各部件的装配关系进行了详细绘制，该模型对高等院校机械相关专业学生的专业综合设计或有很大帮助，也可用于相关工作人员学习工作参考使用,这是爱好者们根据直线振动筛参数自己设计的，通过 拉伸 旋转 切除等命令创建而成，含参数，可以修改，基本上还原了直线振动筛的设计理念和结构,建议sw2012下载打开学习。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
作者
江南
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1-1钢板.SLDPRT | 67.15K |
| 2 | 1-2钢板.SLDPRT | 109.9K |
| 3 | 1-3肋板.SLDPRT | 58.17K |
| 4 | 1-4衬板.SLDPRT | 65.08K |
| 5 | 1-5角钢4.40.40.336.SLDPRT | 73.71K |
| 6 | 1-6角钢5.50.50.2120.SLDPRT | 55.53K |
| 7 | 1-7螺栓m16.130.SLDPRT | 253.5K |
| 8 | 1-7螺栓m16.45.SLDPRT | 156.86K |
| 9 | 1-8螺母m16.SLDPRT | 126.18K |
| 10 | 1-9垫片.SLDPRT | 70.09K |
| 11 | 1-9垫片2.SLDPRT | 66.49K |
| 12 | 10压垫.SLDPRT | 194.94K |
| 13 | 11橡胶条.SLDPRT | 49.88K |
| 14 | 12钢板.SLDPRT | 57.06K |
| 15 | 13钢板16.SLDPRT | 57.41K |
| 16 | 14钢板10.70.6100.SLDPRT | 43.73K |
| 17 | 15钢板10.90.6100.SLDPRT | 43.93K |
| 18 | 16钢板5.25.6100.SLDPRT | 44.43K |
| 19 |  17.SLDASM | 536.96K |
| 20 | 1进料斗（1）.SLDASM | 141.1K |
| 21 | 2-1钢板.SLDPRT | 60.66K |
| 22 | 2-2钢板.SLDPRT | 68.12K |
| 23 | 2-3钢板.SLDPRT | 42.92K |
| 24 | 2进料斗（2）.SLDASM | 65.83K |
| 25 | 3-1.SLDPRT | 109.21K |
| 26 | 3-2钢板.SLDPRT | 70.74K |
| 27 | 3-3 - 副本.SLDPRT | 564.94K |
| 28 | 3-3.SLDPRT | 424.75K |
| 29 | 3-4.SLDPRT | 88.14K |
| 30 | 3-5（8.72.1736）.SLDPRT | 44.87K |
| 31 | 3-6.SLDPRT | 53.34K |
| 32 | 3侧板.SLDASM | 338.39K |
| 33 | 3侧板2.SLDASM | 343.04K |
| 34 | 4-1钢板.SLDPRT | 58.36K |
| 35 | 4-2角钢.SLDPRT | 65.88K |
| 36 | 4-3衬板.SLDPRT | 57.51K |
| 37 | 4出料斗.SLDASM | 107.33K |
| 38 | 5-1托架.SLDPRT | 153.2K |
| 39 | 5-2冲压弯管.SLDPRT | 149.88K |
| 40 | 5-3扁钢.SLDPRT | 160.0K |
| 41 | 5-4钢管.SLDPRT | 78.33K |
| 42 | 5-5钢板.SLDPRT | 40.24K |
| 43 | 5支撑弯管 2.SLDASM | 206.69K |
| 44 | 5支撑弯管.SLDASM | 207.37K |
| 45 | 6筛网托架.SLDPRT | 110.47K |
| 46 | 7筛网托架.SLDPRT | 94.89K |
| 47 | 8阻尼挡板.SLDPRT | 92.54K |
| 48 | 9紧张板.SLDPRT | 85.75K |
| 49 | 总装图.SLDASM | 11.21M |
| 50 | 支架.SLDPRT | 775.05K |
| 51 | 1.SLDPRT | 149.16K |
| 52 | 10.SLDPRT | 145.2K |
| 53 | 11.SLDPRT | 164.43K |
| 54 | 12.SLDPRT | 120.14K |
| 55 | 13螺栓m16.SLDPRT | 157.05K |
| 56 | 14.SLDPRT | 116.89K |
| 57 | 15.SLDPRT | 73.74K |
| 58 | 16.SLDPRT | 63.16K |
| 59 | 2.SLDPRT | 86.67K |
| 60 | 3.SLDPRT | 117.75K |
| 61 | 4.SLDPRT | 247.79K |
| 62 | 5.SLDPRT | 173.12K |
| 63 | 6.SLDPRT | 104.96K |
| 64 | 7.SLDPRT | 160.48K |
| 65 | 8.SLDPRT | 68.32K |
| 66 | 9.SLDPRT | 190.5K |
| 67 | ~$激振器.SLDASM | 0.01K |
| 68 | 偏心块.SLDPRT | 114.98K |
| 69 | 弹簧.SLDPRT | 622.51K |
| 70 | 激振器.SLDASM | 903.89K |
| 71 | 电机壳.SLDPRT | 456.18K |
| 72 | 电机轴.SLDPRT | 97.46K |
| 73 | 联动件.SLDPRT | 167.52K |
| 74 | 筛板.SLDPRT | 4.28M |
| 75 | 筛板0.5.SLDPRT | 18.26M |
| 76 | 筛板装配.SLDASM | 7.14M |
