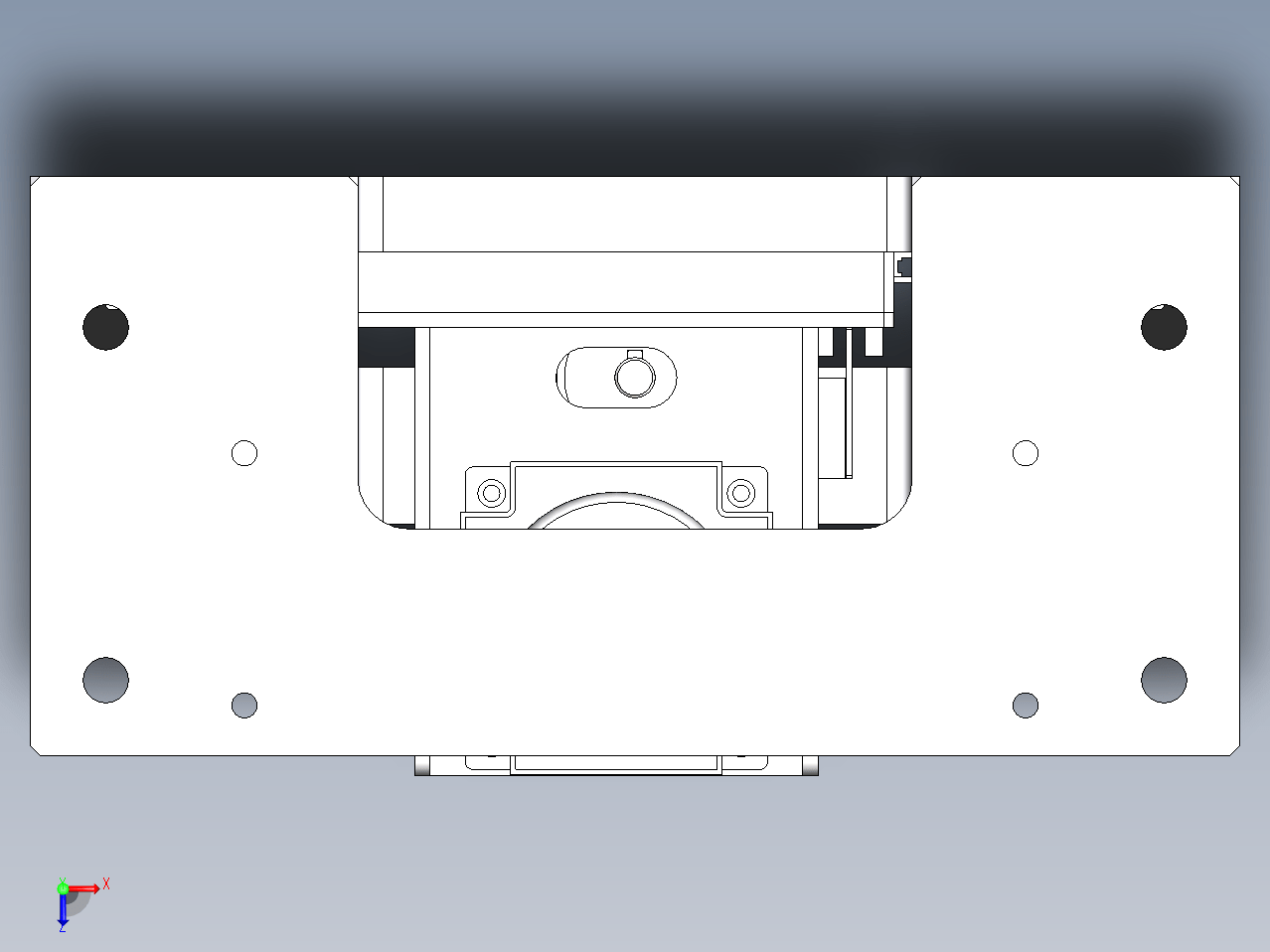

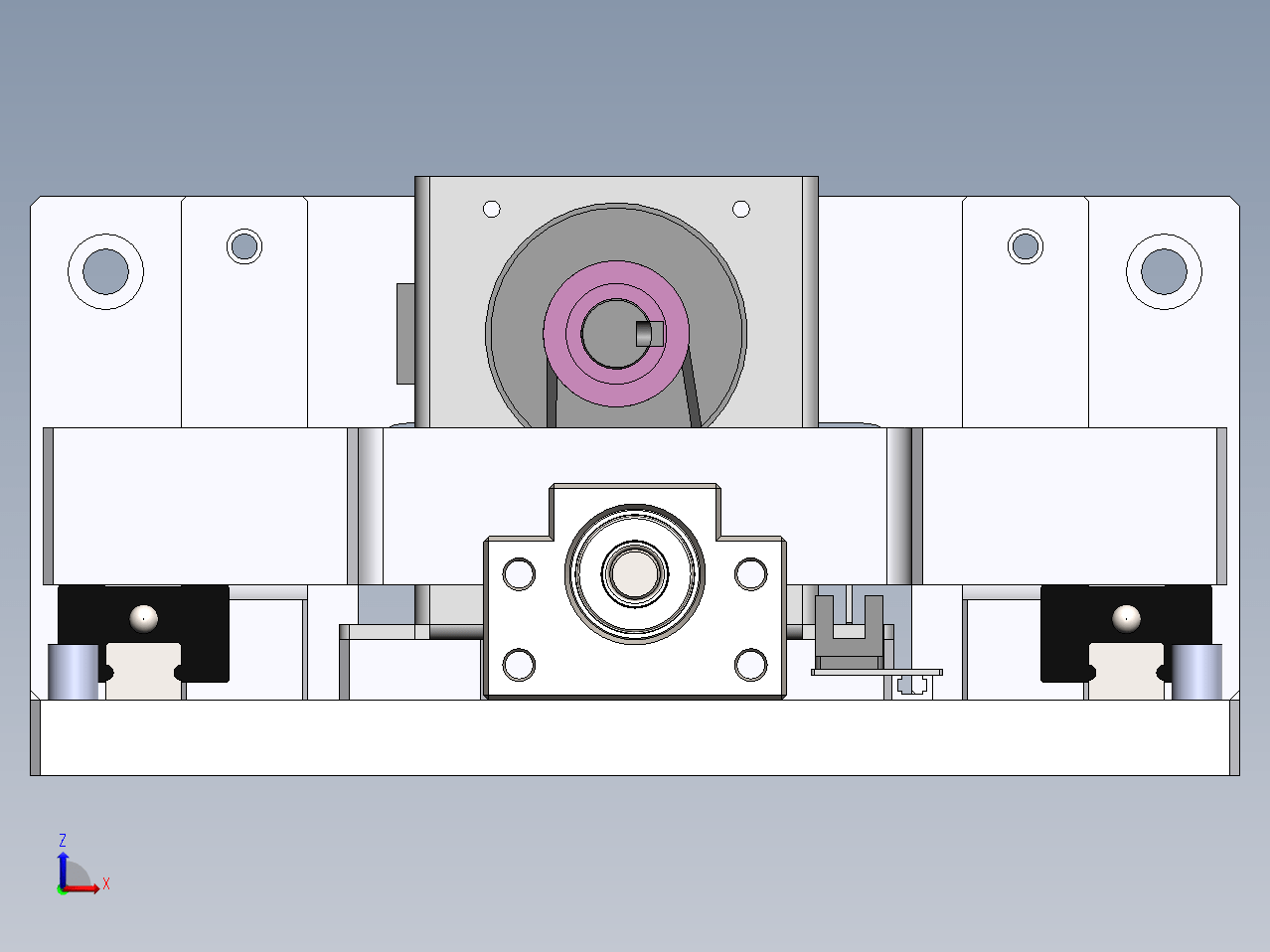

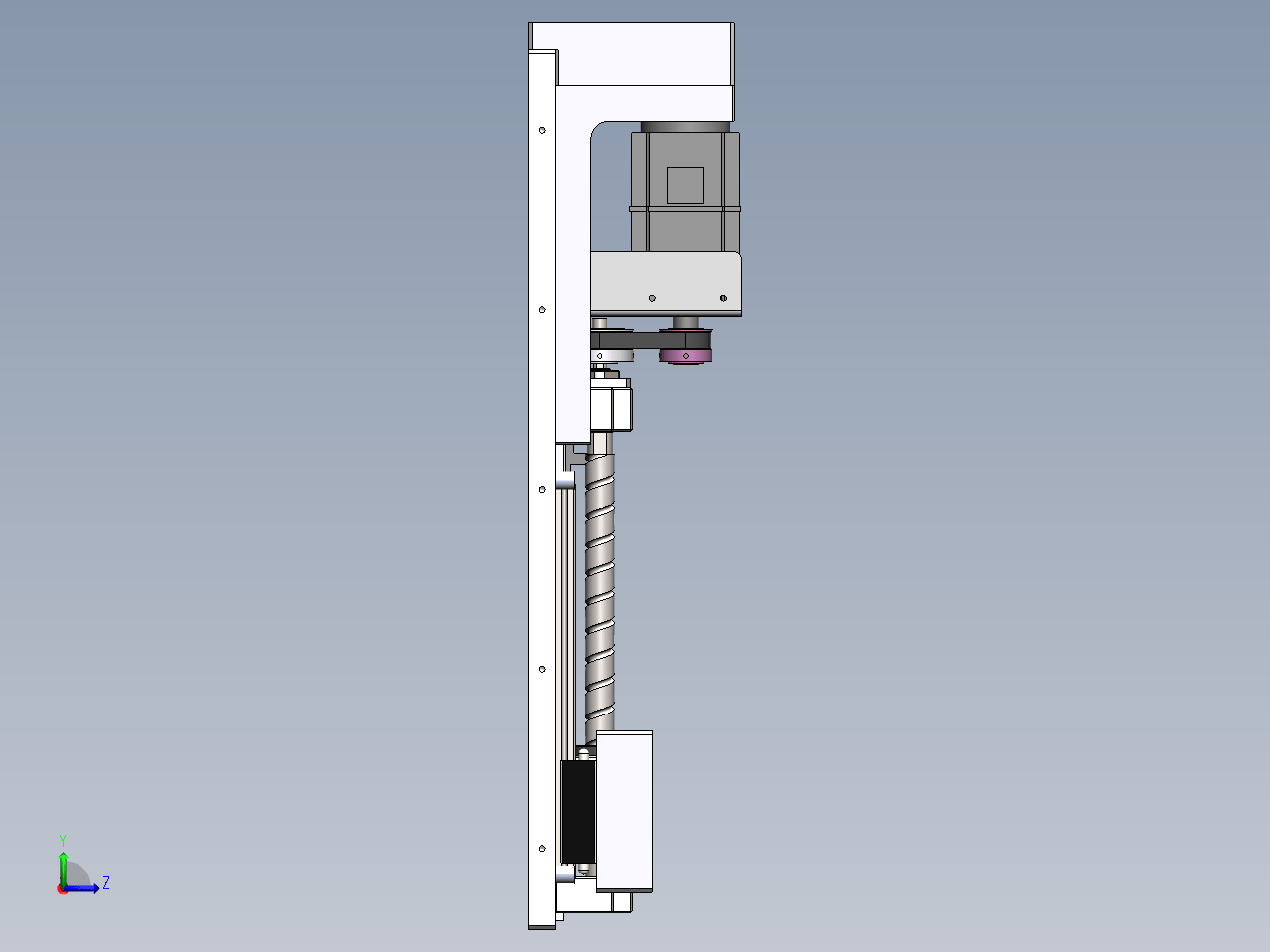

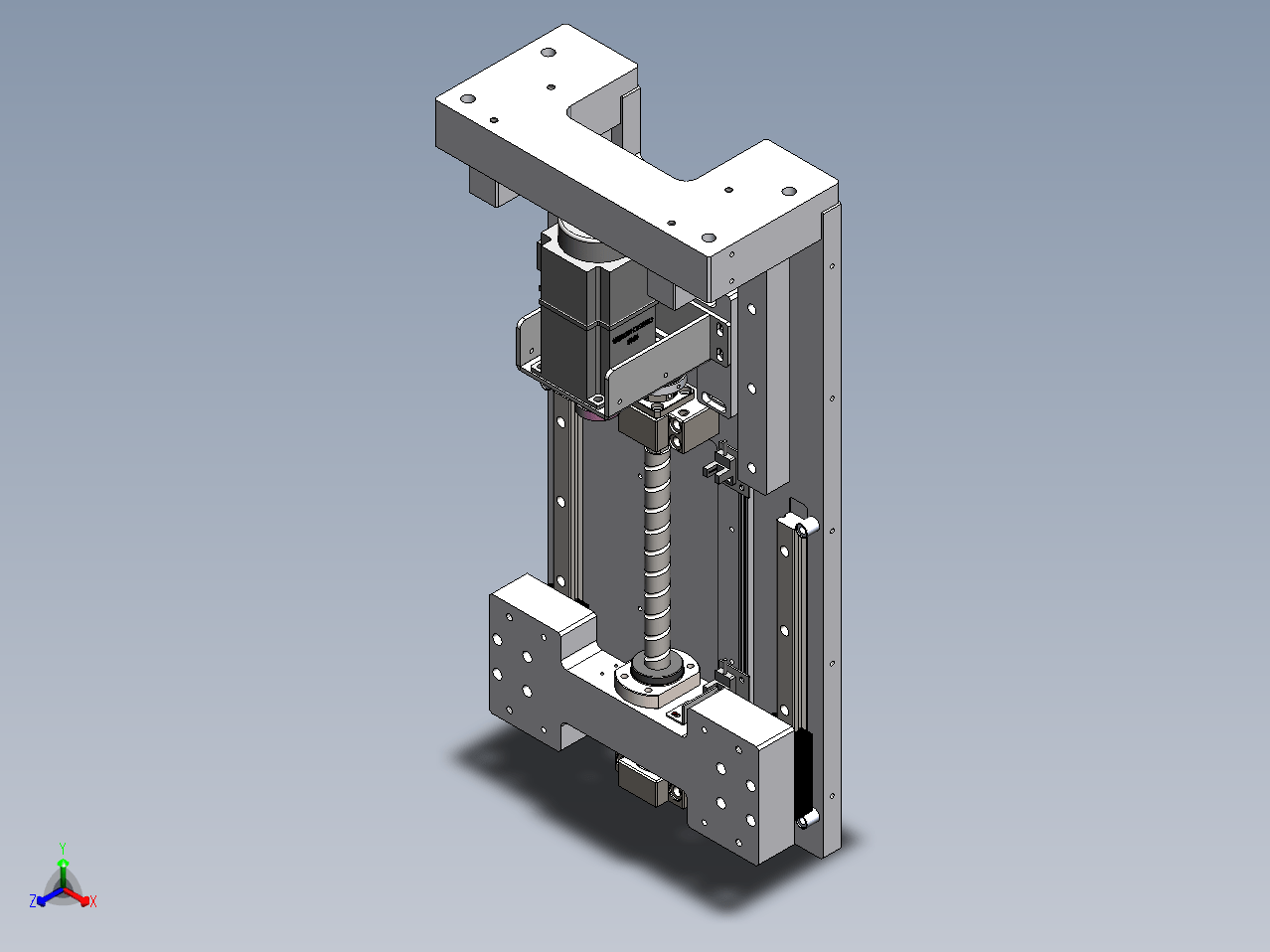

升降翻转机构（同步带式）包含了夹紧机构、旋转机构、升降机构。通过夹爪气缸夹紧后使用同步带旋转，旋转完成后进行升降，来完成产品的180°旋转。
升降翻转机构
图纸描述
升降翻转机构（同步带式）包含了夹紧机构、旋转机构、升降机构。通过夹爪气缸夹紧后使用同步带旋转，旋转完成后进行升降，来完成产品的180°旋转。
下载需要32金币 推广可免费下载
立即下载 收藏
图纸信息
作者
梦回还
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  翻转-000.SLDASM | 3.43M |
| 2 |  翻转-101H000215 伺服电机GYS101D5-RA2-B.SLDPRT | 172.01K |
| 3 | 翻转-101H000269 减速齿轮箱PF60-32-PL60000002.SLDPRT | 168.5K |
| 4 | 翻转-101H000327 伺服一体电机PD4-C5918M4204-KQUI.SLDPRT | 208.75K |
| 5 | 翻转-101H000372 伺服电机GYB201D5-RC2-B_200W_带刹车.SLDPRT | 819.79K |
| 6 | 翻转-101N000126 电机SY57STH56-3604A.SLDPRT | 326.59K |
| 7 | 翻转-110H000366 光电传感器PM-Y45.SLDPRT | 106.03K |
| 8 | 翻转-116H000258 轴承61910-2Z.SLDPRT | 842.27K |
| 9 | 翻转-121H000452 铜柱M3-6x12.SLDPRT | 114.12K |
| 10 | 翻转-121H000454 铜柱M3-6x6.SLDPRT | 89.15K |
| 11 | 翻转-122H001410 平行开闭型气爪 MHL2-20D.SLDPRT | 150.67K |
| 12 | 翻转-127H004725-1 螺杆螺母BLK1616-3.6G.SLDPRT | 162.52K |
| 13 | 翻转-127H017105 同步带425-5M-15mm宽.SLDPRT | 118.51K |
| 14 | 翻转-127H017106 同步带500-5M-15mm宽.SLDPRT | 124.61K |
| 15 | 翻转-127H020405 同步带192-3M-9mm宽.SLDPRT | 144.9K |
| 16 | 翻转-127H031920 轴用弹性挡圈A型50.SLDPRT | 95.93K |
| 17 | 翻转-127H034817 导轨SSR15XW1SSC1+85LY.SLDASM | 111.37K |
| 18 | 翻转-127H034817-01 导轨SSR15XW1SSC1+85LY.SLDPRT | 114.74K |
| 19 | 翻转-127H042224 同步带219-3M-15宽_盖茨.SLDPRT | 191.0K |
| 20 | 翻转-127H042325 同步带轮 18-3M-Φ8-26.5.SLDPRT | 224.87K |
| 21 | 翻转-127H046515 同步带轮3M-28-Φ8-26.5(间隙配合).SLDPRT | 366.31K |
| 22 | 翻转-127H046549 螺杆付 BLK1616-3.6G0+330LC5.SLDASM | 426.27K |
| 23 | 翻转-127H046549-01 螺杆BLK1616-3.6G0+330LC5.SLDPRT | 524.22K |
| 24 | 翻转-127H046557 导轨SSR15XW1SSC1+220LY.SLDASM | 96.88K |
| 25 | 翻转-127H046557-01 导轨SSR15XW1SSC1+220LY.SLDPRT | 100.98K |
| 26 | 翻转-127N002825 丝杆支撑座BK12.SLDPRT | 1.14M |
| 27 | 翻转-127N002826 丝杆支撑座BF12.SLDPRT | 520.45K |
| 28 | 翻转-127N003350 THK滑块SSR15XW1SSC1 BLOCK.SLDPRT | 168.59K |
| 29 | 翻转-127N003350-01 滑块15_THK_SSR15XW.SLDPRT | 173.94K |
| 30 | 翻转-128H001855 双膜片联轴器LC-A-035DA-08B-08B.SLDPRT | 341.27K |
| 31 | 翻转-15x30拖链模拟.SLDPRT | 92.32K |
| 32 | 翻转-2016052600015814.SLDPRT | 193.77K |
| 33 | 翻转-2016081400026265.SLDPRT | 175.27K |
| 34 | 翻转-2016081400026295.SLDPRT | 155.1K |
| 35 | 翻转-2016110300036675.SLDPRT | 75.87K |
| 36 | 翻转-2016113000040816.SLDPRT | 127.11K |
| 37 | 翻转-2017011700048224.SLDPRT | 152.22K |
| 38 | 翻转-2017082800098853.SLDASM | 213.99K |
| 39 | 翻转-2018010200138197.SLDASM | 3.77M |
| 40 | 翻转-2018010200138209.SLDPRT | 336.58K |
| 41 | 翻转-2018010200138212.SLDPRT | 240.92K |
| 42 | 翻转-2018010200138261.SLDPRT | 277.29K |
| 43 | 翻转-2018010200138263.SLDASM | 1.22M |
| 44 | 翻转-2018010200138304.SLDPRT | 129.25K |
| 45 | 翻转-2018010300138630.SLDPRT | 154.04K |
| 46 | 翻转-2018010300138639.SLDASM | 1.03M |
| 47 | 翻转-2018010300138647.SLDPRT | 166.89K |
| 48 | 翻转-2018010300138758.SLDPRT | 205.23K |
| 49 | 翻转-2018010300138880.SLDASM | 735.06K |
| 50 | 翻转-2018010300138892.SLDPRT | 433.29K |
| 51 | 翻转-2018010400138974.SLDPRT | 131.63K |
| 52 | 翻转-2018010400138993.SLDPRT | 252.24K |
| 53 | 翻转-2018010400139070.SLDPRT | 329.16K |
| 54 | 翻转-2018010500139360.SLDPRT | 349.16K |
| 55 | 翻转-2018010500139408.SLDPRT | 93.41K |
| 56 | 翻转-2018010500139412.SLDPRT | 175.14K |
| 57 | 翻转-2018010500139564.SLDPRT | 248.38K |
| 58 | 翻转-2018010500139576.SLDPRT | 148.25K |
| 59 | 翻转-2018010500139635.SLDPRT | 161.83K |
| 60 | 翻转-2018010500139669.SLDPRT | 167.13K |
| 61 | 翻转-2018011800143791.SLDPRT | 171.71K |
| 62 | 翻转-2018020900151235.SLDPRT | 95.94K |
| 63 | 翻转-2018040300164957.SLDPRT | 159.57K |
| 64 | 翻转-204H100656 8200-NPN2线路板组件-V1.7.SLDPRT | 131.71K |
| 65 | 翻转-7400000370 LJ-sensor6线路板组件.SLDPRT | 148.34K |
| 66 | 翻转-9067Z-CBAAD-1380-24 36-3M-φ8-19-J 同步带轮.SLDPRT | 405.75K |
| 67 | 翻转-9374-71 28-3M-φ14-19-J 同步带轮.SLDPRT | 291.09K |
| 68 | 翻转-L800133-HBTSHZ-04 定位治具销φ6x17.SLDPRT | 143.65K |
| 69 | 翻转-L900153-HZSX-HI-15 同步带轮26-5M-φ14-21-J.SLDPRT | 321.01K |
| 70 | 翻转-L900273-JSWXMX-01-11-01 LJ-sensor6线路板安装钣金.SLDPRT | 323.88K |
| 71 | 翻转-L900273-JSWXMX-01-11-02 LJ-sensor6线路板罩子.SLDPRT | 276.79K |
| 72 | 翻转-LEI02152-ZJHZSX-03-23 防撞柱M5-10.SLDPRT | 84.71K |
| 73 | 翻转-LEI02152-ZJJXDC5-04-03 压盖.SLDPRT | 159.31K |
| 74 | 翻转-LEI02152-ZJJXDC5-04-17 同步带轮40-5M-φ30-21.SLDPRT | 359.19K |
