一款电梯中分门机（800）门机机构 型号DMCA020B门机，清晰到每一个零件，图纸齐全，主要包括马达组件、同步皮带、门机本体、极限开关组、吊板组件、门刀组立、门导轨、开关支架组、支撑板组件、上连杆组件、轮座、门刀锁钩、下连杆本体、上连杆圆钢件、支架本体、塑料拖链、钢索轮本体等150多个零部件，推荐下载！

电梯门机机构（电梯开门机-中分800门机）
首页>图纸库>机械设备>输送/提升设备2024-12-12报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
1
189
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

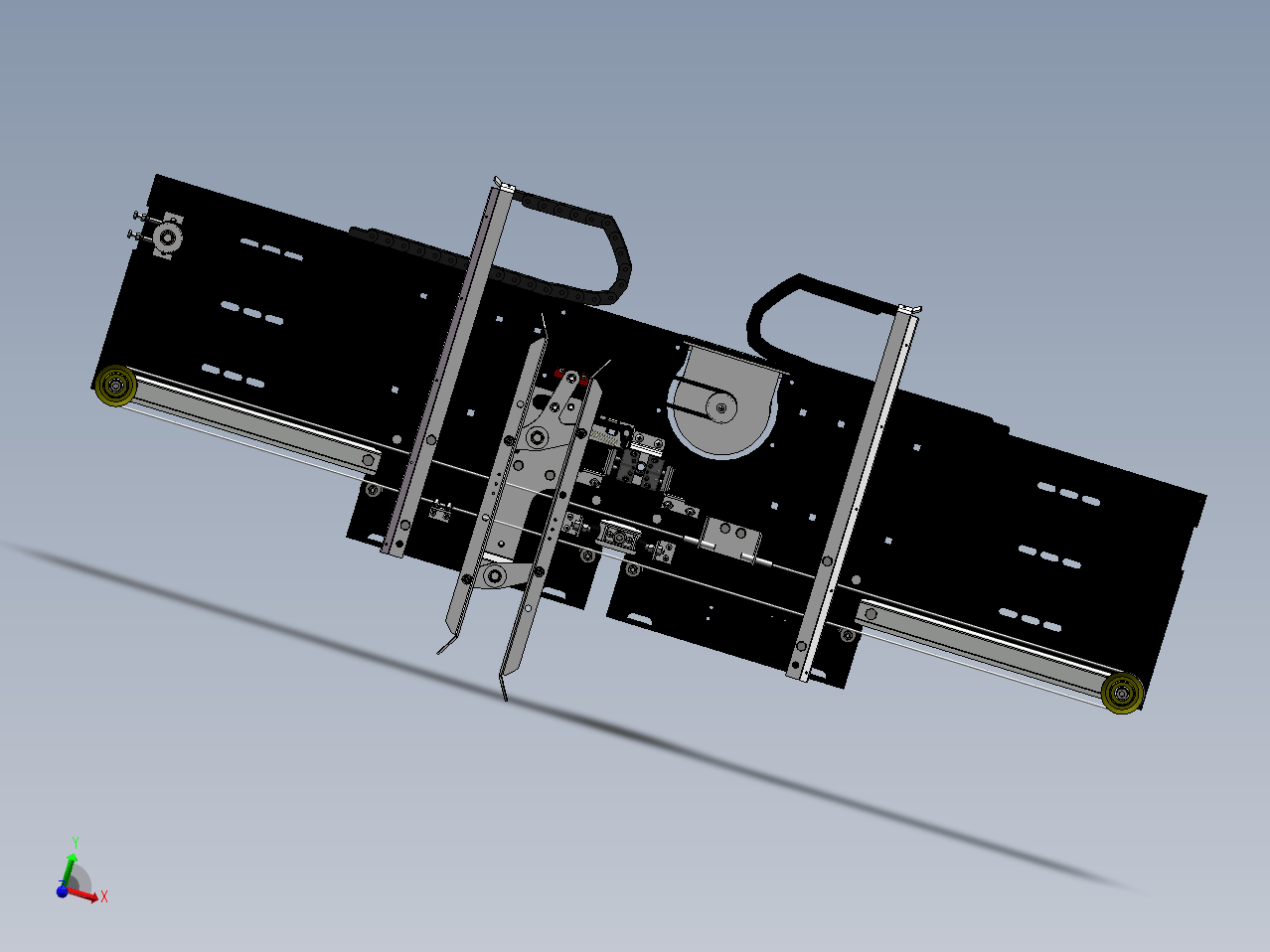

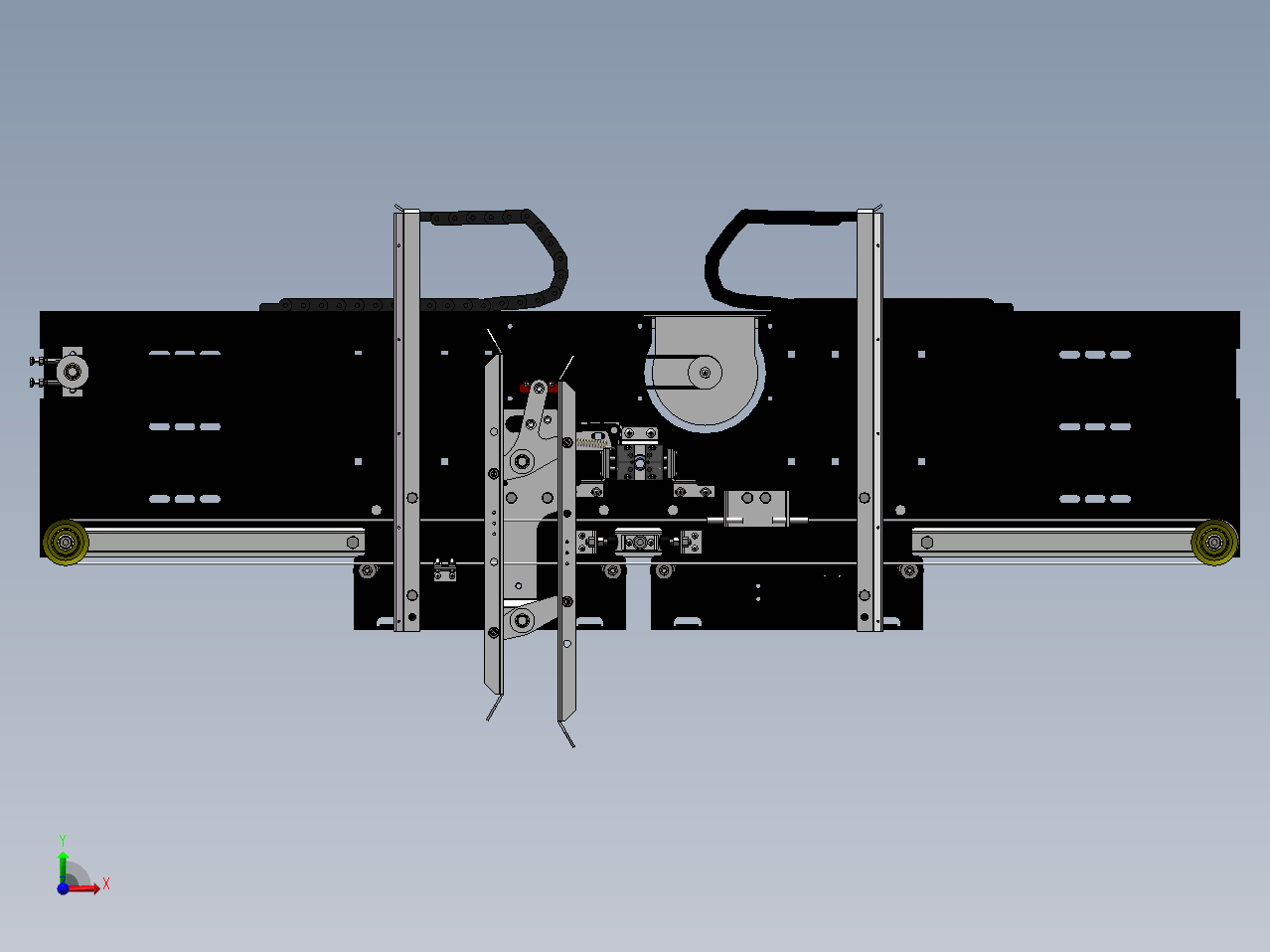

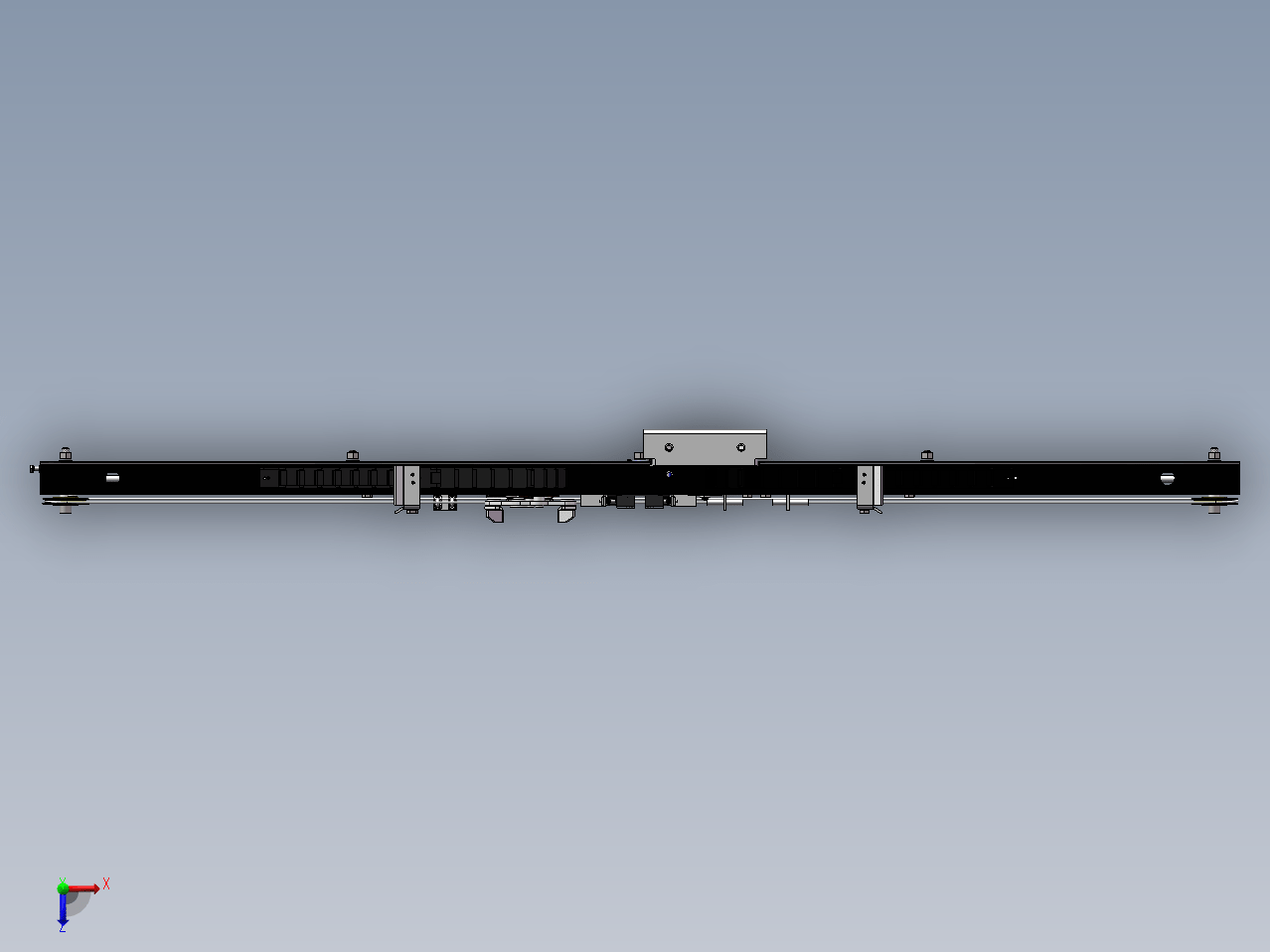

一款电梯中分门机（800）门机机构 型号DMCA020B门机，清晰到每一个零件，图纸齐全，主要包括马达组件、同步皮带、门机本体、极限开关组、吊板组件、门刀组立、门导轨、开关支架组、支撑板组件、上连杆组件、轮座、门刀锁钩、下连杆本体、上连杆圆钢件、支架本体、塑料拖链、钢索轮本体等150多个零部件，推荐下载！
下载需要32金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：675732
文件大小：29.9M
所需金币：32
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm
软件版本：Solidworks
作者
烟雨江南
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 DMC30010-1B门机本体侧板.SLDPRT167.0K
2软件图标3 DMC30010-2B门机本体部件.SLDPRT213.0K
3软件图标3 DMC30010B-1门机本体主体.SLDPRT815.5K
4软件图标4 DMC30010B门机本体.SLDASM236.5K
5软件图标3 DMC31031B门导轨.SLDPRT235.5K
6软件图标3 DMC31035B吊板.SLDPRT2.23M
7软件图标3 DMC31035H吊板.SLDPRT1.12M
8软件图标4 DMC3A020B门机组立（装配未完）.SLDASM5.57M
9软件图标4 DMC3S121B吊板组件.SLDASM1.28M
10软件图标4 DMC3S121H吊板组件.SLDASM1.33M
11软件图标4 DMC3S123A门刀组立（弹簧未装）.SLDASM1.49M
12软件图标4 DMC3S124B吊板半组立.SLDASM663.0K
13软件图标4 dmc3s124h吊板半组立.SLDASM669.0K
14软件图标4 DMC3S146B马达组件.SLDASM338.0K
15软件图标3 DMC40031-1A从动轮轮体.SLDPRT551.0K
16软件图标4 DMC40031A从动轮.SLDASM404.5K
17软件图标3 DMC40042A门刀.SLDPRT343.5K
18软件图标3 DMC40043A支撑板.SLDPRT280.5K
19软件图标3 DMC40044-1A上连杆本体.SLDPRT163.5K
20软件图标3 DMC40044-2A上连杆圆钢件.SLDPRT205.5K
21软件图标4 DMC40044A上连杆.SLDASM200.0K
22软件图标3 DMC40045-1A下连杆本体.SLDPRT165.0K
23软件图标3 DMC40045-2A下连杆圆钢件.SLDPRT160.5K
24软件图标4 DMC40045A下连杆.SLDASM383.5K
25软件图标3 DMC40046A门刀锁钩.SLDPRT297.0K
26软件图标3 DMC40047A轴.SLDPRT183.5K
27软件图标3 DMC40048A轴.SLDPRT244.0K
28软件图标3 DMC40049A轴.SLDPRT146.0K
29软件图标3 DMC40049B轴.SLDPRT145.0K
30软件图标3 DMC40050A轴.SLDPRT142.0K
31软件图标3 DMC40051A轴.SLDPRT219.5K
32软件图标3 DMC40053A垫圈.SLDPRT135.0K
33软件图标3 DMC40054A尼龙垫圈.SLDPRT161.0K
34软件图标3 DMC40055A尼龙垫圈.SLDPRT160.5K
35软件图标3 DMC40070-1A同步带夹部件1.SLDPRT385.0K
36软件图标3 DMC40070-2A同步带夹部件2.SLDPRT278.5K
37软件图标3 DMC40074A支架.SLDPRT207.0K
38软件图标3 DMC40092B皮带轮.SLDPRT534.5K
39软件图标3 DMC41019D螺栓.SLDPRT345.5K
40软件图标3 DMC41026-01A橡胶轮部件1.SLDPRT166.5K
41软件图标3 DMC41026-02A橡胶轮部件2.SLDPRT129.0K
42软件图标4 DMC41026A橡胶轮.SLDASM532.0K
43软件图标3 DMC41027A轴.SLDPRT202.5K
44软件图标3 DMC41029-1A支架本体.SLDPRT229.5K
45软件图标4 DMC41029A支架.SLDASM172.0K
46软件图标3 DMC41093A轴.SLDPRT140.0K
47软件图标3 DMC41094A支架.SLDPRT225.0K
48软件图标3 dmc41098-1B塑料拖链部件.SLDPRT320.0K
49软件图标3 dmc41098-2B塑料拖链头部本体连接部件.SLDPRT247.0K
50软件图标3 dmc41098-3B塑料拖链头部连杆连接部件.SLDPRT273.0K
51软件图标4 DMC41098B塑料拖链.SLDASM401.5K
52软件图标3 DMC41100A垫 圈.SLDPRT146.0K
53软件图标3 DMC41100B垫 圈.SLDPRT145.0K
54软件图标3 DMC41102-1A钢索轮本体.SLDPRT276.0K
55软件图标4 DMC41102A钢索轮.SLDASM615.5K
56软件图标3 DMC41103B垫圈.SLDPRT127.0K
57软件图标3 DMC41103C垫圈.SLDPRT235.0K
58软件图标3 DMC41104A出线护圈.SLDPRT213.5K
59软件图标3 DMC41115A连接板.SLDPRT259.0K
60软件图标3 DMC41118A锁钩.SLDPRT270.0K
61软件图标3 DMC41119A支架.SLDPRT265.5K
62软件图标3 DMC41120A轴.SLDPRT247.0K
63软件图标3 DMC41121弹簧.SLDPRT664.5K
64软件图标3 DMC41126B.SLDPRT186.5K
65软件图标3 DMC41128A支架.SLDPRT334.5K
66软件图标4 DMC41129A触点开关.SLDASM160.0K
67软件图标3 DMC41129A触点开关上盖.SLDPRT154.0K
68软件图标3 DMC41129A触点开关下体.SLDPRT379.0K
69软件图标3 DMC41131A开关支架.SLDPRT441.5K
70软件图标3 DMC41131B开关支架.SLDPRT427.5K
71软件图标3 DMC41132A支板.SLDPRT178.0K
72软件图标3 DMC41138C支架.SLDPRT356.0K
73软件图标3 DMC41138D支架.SLDPRT374.0K
74软件图标3 DMC41142A垫片.SLDPRT177.5K
75软件图标3 dmc41213a马达盖.SLDPRT126.5K
76软件图标3 DMC41220B同步带.SLDPRT151.5K
77软件图标4 DMC4S104A紧定轮组.SLDASM557.5K
78软件图标4 dmc4s141a.SLDASM599.5K
79软件图标4 DMC4S143A支架组.SLDASM138.5K
80软件图标4 DMC4S146A极限开关组.SLDASM280.5K
81软件图标4 DMC4S148A开关支架组.SLDASM313.0K
82软件图标4 DMC4S148B开关支架组.SLDASM325.0K
83软件图标4 DMC4S156A支撑板组件.SLDASM303.0K
84软件图标4 DMC4S157A门机半组件.SLDASM1.07M
85软件图标4 DMC4S159A上连杆组件.SLDASM522.0K
86软件图标4 DMC4S165A从动轮座.SLDASM137.5K
87软件图标4 DMC4S166A从动皮带轮组.SLDASM408.5K
88软件图标3 DMH41003-01A胶轮本体.SLDPRT230.0K
89软件图标4 DMH41003A胶轮.SLDASM568.5K
90软件图标3 DMH41004A轴.SLDPRT206.0K
91软件图标3 DMH4102-2a触点开关2下体.SLDPRT270.5K
92软件图标3 DMH41021触点开关1.SLDPRT399.0K
93软件图标3 DMH41022-03A触点开关2上盖.SLDPRT183.0K
94软件图标3 DMH41025A连接头.SLDPRT444.0K
95软件图标3 GB823-88十字槽小盘头螺钉M5×25.SLDPRT259.0K
96软件图标3 GB845-1985十字槽盘头自攻螺钉-C型ST4．2×16.SLDPRT348.5K
97软件图标3 GB846-1985十字槽沉头自攻螺钉-C型ST2．2×6．5.SLDPRT255.0K
98软件图标3 GB894．1-86轴用弹性挡圈A型10.SLDPRT178.5K
99软件图标3 GB894．1-86轴用弹性挡圈A型12.SLDPRT182.5K
100软件图标3 GB／T1096-1979普通平键A型4×8.SLDPRT201.0K
101软件图标3 GB／T276-94深沟球轴承6001-2Z.SLDPRT707.0K
102软件图标3 GB／T276-94深沟球轴承61801-2Z.SLDPRT840.5K
103软件图标3 GB／T276-94深沟球轴承6200-2Z（钢索轮用）.SLDPRT915.0K
104软件图标3 GB／T41-20001型六角螺母C级M8.SLDPRT190.5K
105软件图标3 GB／T5781-2000六角头螺栓全螺纹C级M8×16.SLDPRT326.0K
106软件图标3 GB／T5783-2000六角头螺栓全螺纹M10×40.SLDPRT330.5K
107软件图标3 GB／T5783-2000六角头螺栓全螺纹M6×60.SLDPRT325.0K
108软件图标3 GB／T5783-2000六角头螺栓全螺纹M8×40.SLDPRT328.0K
109软件图标3 GB／T6170-20001型六角螺母A级和B级M10.SLDPRT208.0K
110软件图标3 GB／T6170-20001型六角螺母A级和B级M4.SLDPRT202.5K
111软件图标3 GB／T6170-20001型六角螺母A级和B级M6.SLDPRT209.0K
112软件图标3 GB／T6170-20001型六角螺母A级和B级M8.SLDPRT209.5K
113软件图标3 GB／T6172．1-2000六角螺母A级和B级M5.SLDPRT213.0K
114软件图标3 GB／T70．1-2000内六角圆柱头螺钉M10×40.SLDPRT229.5K
115软件图标3 GB／T70．1-2000内六角圆柱头螺钉M10×80.SLDPRT223.0K
116软件图标3 GB／T818-2000十字槽盘头螺钉M4×10.SLDPRT266.5K
117软件图标3 GB／T818-2000十字槽盘头螺钉M4×12.SLDPRT263.5K
118软件图标3 GB／T818-2000十字槽盘头螺钉M4×20.SLDPRT254.5K
119软件图标3 GB／T818-2000十字槽盘头螺钉M5×10.SLDPRT272.5K
120软件图标3 GB／T818-2000十字槽盘头螺钉M5×20.SLDPRT262.5K
121软件图标3 GB／T818-2000十字槽盘头螺钉M6×12.SLDPRT267.5K
122软件图标3 GB／T848-2002小垫圈A级10×1．6.SLDPRT117.0K
123软件图标3 GB／T848-2002小垫圈A级4×0．5.SLDPRT114.5K
124软件图标3 GB／T848-2002小垫圈A级5×1.SLDPRT116.5K
125软件图标3 GB／T848-2002小垫圈A级6×1．6.SLDPRT119.0K
126软件图标3 GB／T848-2002小垫圈A级8×1．6.SLDPRT117.0K
127软件图标3 GB／T862．1-1987外齿锁紧垫圈8×0．8.SLDPRT184.0K
128软件图标3 GB／T894。1轴用弹性挡圈A型8.SLDPRT191.0K
129软件图标3 GB／T93-1987标准型弹性垫圈(装配)10×2．6.SLDPRT152.5K
130软件图标3 GB／T93-1987标准型弹性垫圈(装配)4×1．1.SLDPRT153.5K
131软件图标3 GB／T93-1987标准型弹性垫圈(装配)4×1．11.SLDPRT153.5K
132软件图标3 GB／T93-1987标准型弹性垫圈(装配)5×1．3.SLDPRT145.5K
133软件图标3 GB／T93-1987标准型弹性垫圈(装配)6×1．6.SLDPRT153.0K
134软件图标3 GB／T93-1987标准型弹性垫圈(装配)8×2．1.SLDPRT145.5K
135软件图标3 GB／T93-1987标准型弹性垫圈(零件)8×4．2.SLDPRT245.0K
136软件图标3 GB／T95-2002平垫圈C级10×2.SLDPRT124.0K
137软件图标3 GB／T96．2-2002大垫圈C级4×1.SLDPRT119.0K
138软件图标3 GB／T96．2-2002大垫圈C级8×2.SLDPRT122.5K
139软件图标3 HC-AP16-0A轴座.SLDPRT232.5K
140软件图标3 HC-AP20-0-1A钢索夹卡子.SLDPRT281.0K
141软件图标3 HC-AP20-0-2A钢索夹用U型螺丝M4.SLDPRT280.0K
142软件图标3 HC-AP36-0-1A阻挡橡皮本体.SLDPRT189.0K
143软件图标3 HC-AP36-0-2阻挡橡皮橡胶.SLDPRT180.0K
144软件图标4 HC-AP36-0A阻挡橡皮.SLDASM220.5K
145软件图标3 HW-DU.B010015-012免油轴承.SLDPRT188.0K
146软件图标3 PMM3A008-1A马达壳体.SLDPRT624.5K
147软件图标3 PMM3A008-2A马达内驱动模块.SLDPRT190.5K
148软件图标3 PMM3A008-3A马达上盖.SLDPRT122.5K
149软件图标4 PMM3A008A 马达.SLDASM164.0K
150软件图标28 Thumbs.db653.0K
151软件图标28 Thumbs.db66.5K
152软件图标18 CO080门机1.pdf137.62K
153软件图标18 CO080门机2.pdf124.14K
154软件图标28 Thumbs.db19.5K
