小阀体自动平面机机
图纸描述

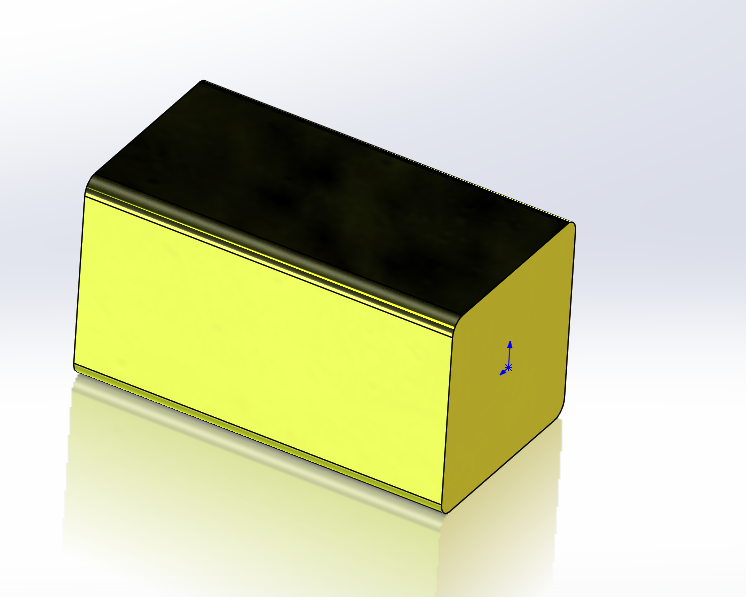

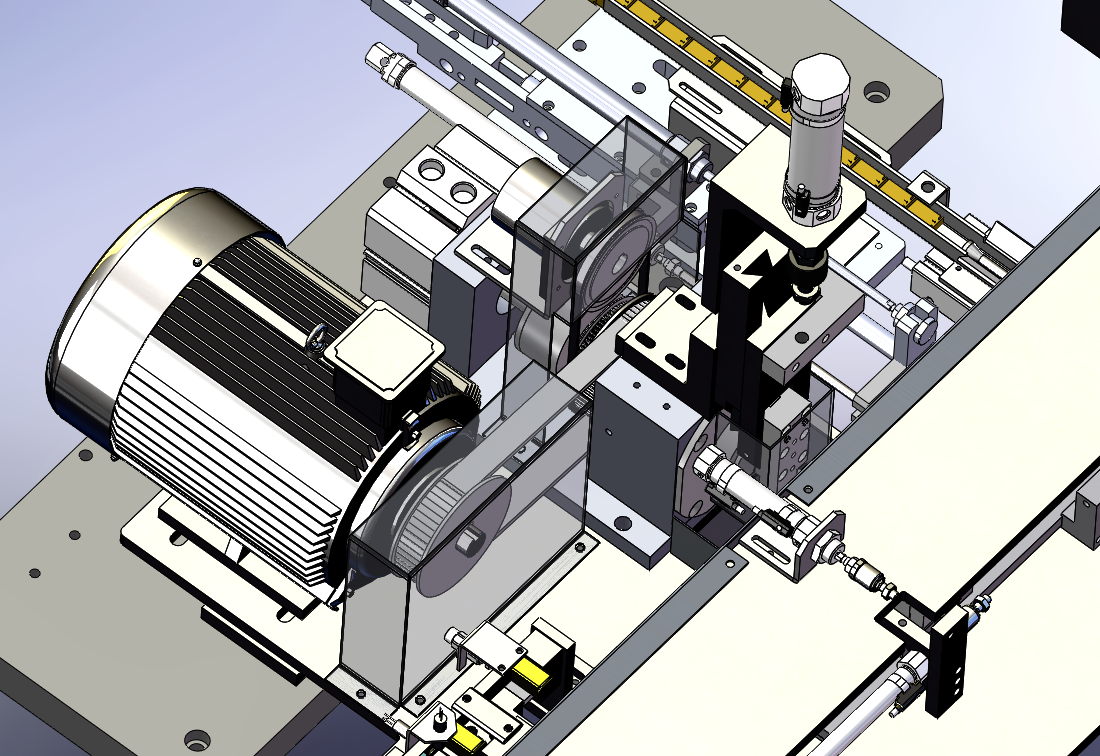

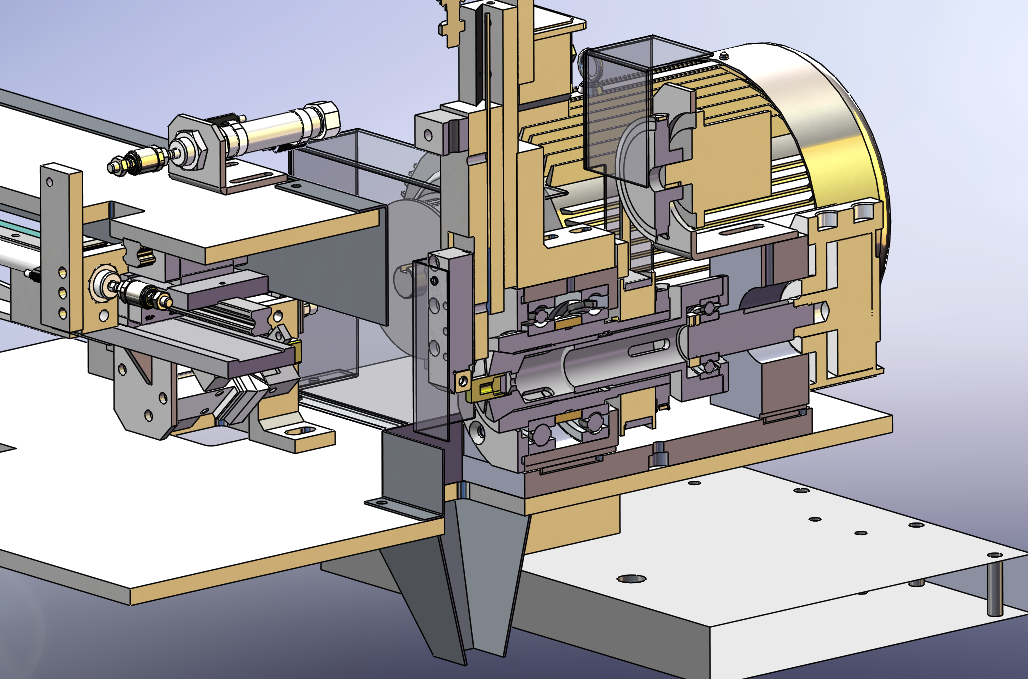

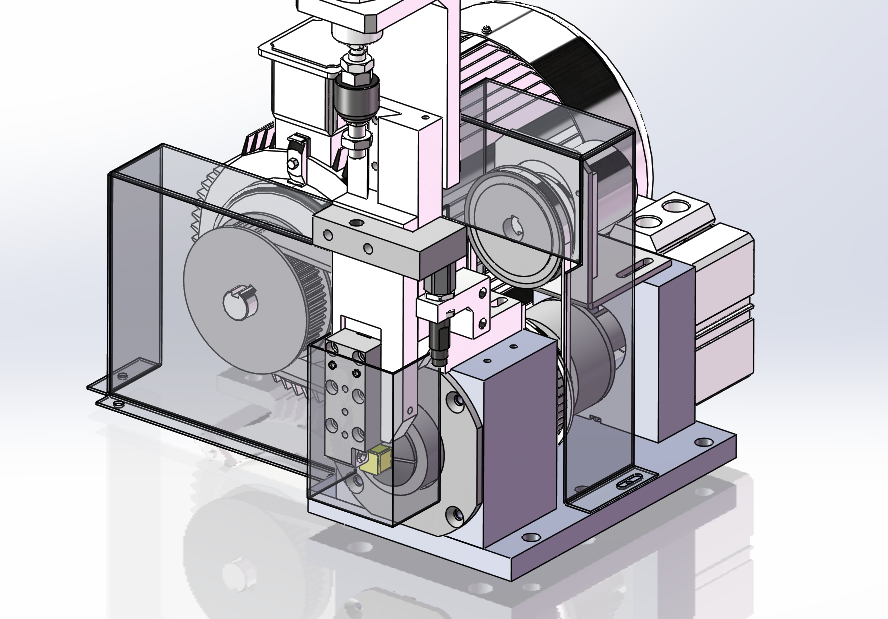

小阀体自动平面机机，加工图中冲压后的方形小阀体一端平面加工，小阀体进料时有接近开关检测阀体正反料，将反料通过单作用针型气缸剔除，有一台夹紧移栽机构，将小阀体从进料端移位至动力头加工工位，动力头是气动夹紧装置，气动夹头带有旋转编码器，控制旋转的角度。旋转动力通过三相异步电机（带变频器）通过同步带轮传动动力，上端进刀为气动用过燕尾滑台导向进刀平面。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201086
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0805接近开关.SLDPRT | 89.86K |
| 2 | 3060铝型材1.SLDPRT | 107.95K |
| 3 | 3060铝型材2.SLDPRT | 108.69K |
| 4 | 45°夹爪.SLDPRT | 113.49K |
| 5 | HGR15-0.SLDPRT | 163.62K |
| 6 | HGR15.sldprt | 170.74K |
| 7 | X轴气缸MI12x250SU_0_+_CS1-M-2_.SLDPRT | 288.16K |
| 8 | X轴气缸固定板.SLDPRT | 119.51K |
| 9 | X轴气缸推块.SLDPRT | 95.97K |
| 10 | X轴限位块.SLDPRT | 101.29K |
| 11 | X轴限位顶块.SLDPRT | 155.01K |
| 12 | Y轴气缸MI16x40SU_0_+_CS1-M-2_.SLDPRT | 292.17K |
| 13 | Y轴气缸座.SLDPRT | 160.2K |
| 14 | Y轴气缸推板.SLDPRT | 69.94K |
| 15 | 中心轴.SLDPRT | 185.1K |
| 16 | 亚德客SDA80x5S_0_+_CS1-G-2_.SLDPRT | 333.33K |
| 17 | 亚德客缓冲器ACJ1210N.SLDPRT | 157.49K |
| 18 | 亚德客缓冲套.SLDPRT | 91.2K |
| 19 | 产品.SLDPRT | 122.25K |
| 20 | 出料推杆.SLDPRT | 97.27K |
| 21 | 出料推杆座.SLDPRT | 101.2K |
| 22 | 出料料道.SLDPRT | 232.97K |
| 23 |  出料机构.SLDASM | 247.25K |
| 24 | 出料气缸TCL12x40S_0_+_CS1-G-2_.SLDPRT | 379.3K |
| 25 | 出料道座.SLDPRT | 124.42K |
| 26 | 刀具.SLDASM | 80.11K |
| 27 | 刀柄.SLDPRT | 170.0K |
| 28 | 切削挡屑槽.SLDPRT | 193.63K |
| 29 | 动力同步轮5M -54Z.SLDPRT | 648.37K |
| 30 | 动力头.SLDASM | 1.88M |
| 31 | 动力座底板.SLDPRT | 147.3K |
| 32 | 动力机构.SLDASM | 3.14M |
| 33 | 动力气缸座.SLDPRT | 174.08K |
| 34 | 动力轴承座.SLDPRT | 221.51K |
| 35 | 双滑块座.SLDPRT | 175.23K |
| 36 | 取料顶块.SLDPRT | 70.27K |
| 37 | 同步带3m.SLDPRT | 78.77K |
| 38 | 同步带5m.SLDPRT | 90.26K |
| 39 | 同步轮5M -54Z-2.SLDPRT | 666.79K |
| 40 | 同步轮罩.SLDPRT | 229.2K |
| 41 | 圆角刀.SLDPRT | 49.94K |
| 42 | 地脚FJKN12-75.SLDPRT | 102.27K |
| 43 | 地脚座.SLDPRT | 89.63K |
| 44 | 大底板.SLDPRT | 264.49K |
| 45 | 大底板支撑板.SLDPRT | 92.85K |
| 46 | 夹头.SLDPRT | 228.69K |
| 47 | 夹爪气缸MHZJ2-20D_16.3_0_.SLDPRT | 343.77K |
| 48 | 夹爪缸座.SLDPRT | 107.99K |
| 49 | 夹爪缸座2.SLDPRT | 112.91K |
| 50 | 小阀体自动平面机.SLDASM | 5.11M |
| 51 | 平面刀片.SLDPRT | 81.12K |
| 52 | 弹性销固定座.SLDPRT | 112.24K |
| 53 | 拉套.SLDPRT | 166.53K |
| 54 | 挡屑钣金.SLDPRT | 197.65K |
| 55 | 控制箱.SLDPRT | 127.38K |
| 56 | 控制箱安装板.SLDPRT | 95.82K |
| 57 | 推拉轴.SLDPRT | 129.19K |
| 58 | 推料杆压块.SLDPRT | 76.76K |
| 59 | 数控箱.SLDPRT | 154.38K |
| 60 | 旋转编码器.SLDPRT | 110.32K |
| 61 | 机座带底脚端盖无凸缘80M1.SLDPRT | 497.07K |
| 62 | 模拟-气动夹头.SLDPRT | 991.93K |
| 63 | 水平夹爪.SLDPRT | 105.47K |
| 64 | 浮动接头F-M10X125F.SLDPRT | 125.97K |
| 65 | 浮动接头F-M6X100F.SLDPRT | 194.87K |
| 66 | 深沟球轴承6204.SLDPRT | 846.3K |
| 67 | 深沟球轴承6210.SLDPRT | 978.81K |
| 68 | 滑台调节座.SLDPRT | 131.23K |
| 69 | 滑块.SLDPRT | 133.41K |
| 70 | 滑块HGH15.SLDPRT | 433.18K |
| 71 | 滑块安装板.SLDPRT | 160.18K |
| 72 | 滑块左右调节座.SLDPRT | 88.76K |
| 73 | 滑块座.SLDPRT | 158.33K |
| 74 | 滑轨顶板.SLDPRT | 134.53K |
| 75 | 移载机构.SLDASM | 1018.96K |
| 76 | 立柱.SLDPRT | 84.8K |
| 77 | 箱门.SLDPRT | 64.0K |
| 78 | 编码器主动轮3m 60z.SLDPRT | 871.08K |
| 79 | 编码器座.SLDPRT | 200.4K |
| 80 | 编码器罩.SLDPRT | 259.93K |
| 81 | 编码器被动轮3m 60z.SLDPRT | 903.99K |
| 82 | 轴承前盖板.SLDPRT | 142.83K |
| 83 | 轴承盖板.SLDPRT | 120.37K |
| 84 | 轴承隔套.SLDPRT | 80.7K |
| 85 | 进刀气缸MI32x75SU_0_+_CS1-M-2_.SLDPRT | 406.63K |
| 86 | 进刀气缸座.SLDPRT | 78.36K |
| 87 | 进刀气缸接头.SLDPRT | 75.82K |
| 88 | 进刀滑台.SLDASM | 96.31K |
| 89 | 进刀缓冲做.SLDPRT | 99.72K |
| 90 | 进料感应钣金座.SLDPRT | 145.04K |
| 91 | 进料推料杆.SLDPRT | 122.22K |
| 92 | 进料推料气缸MI12x80SU_0_+_CS1-M-2_.SLDPRT | 355.99K |
| 93 | 进料推料缸座.SLDPRT | 157.43K |
| 94 | 进料料道.SLDPRT | 265.4K |
| 95 | 进料料道座.SLDPRT | 78.19K |
| 96 | 进料料道座2.SLDPRT | 79.18K |
| 97 | 进料机构.SLDASM | 547.18K |
| 98 | 针型缸MPE8X10_0_.SLDPRT | 201.24K |
| 99 | 针型缸座.SLDPRT | 139.87K |
| 100 | 铜屑导槽.SLDPRT | 124.63K |
| 101 | 锁紧螺母.SLDPRT | 131.01K |
| 102 | 防屑钣金.SLDPRT | 117.49K |
| 103 | 顶针缸推块.SLDPRT | 65.75K |
| 104 | 驱动器.SLDPRT | 61.13K |
