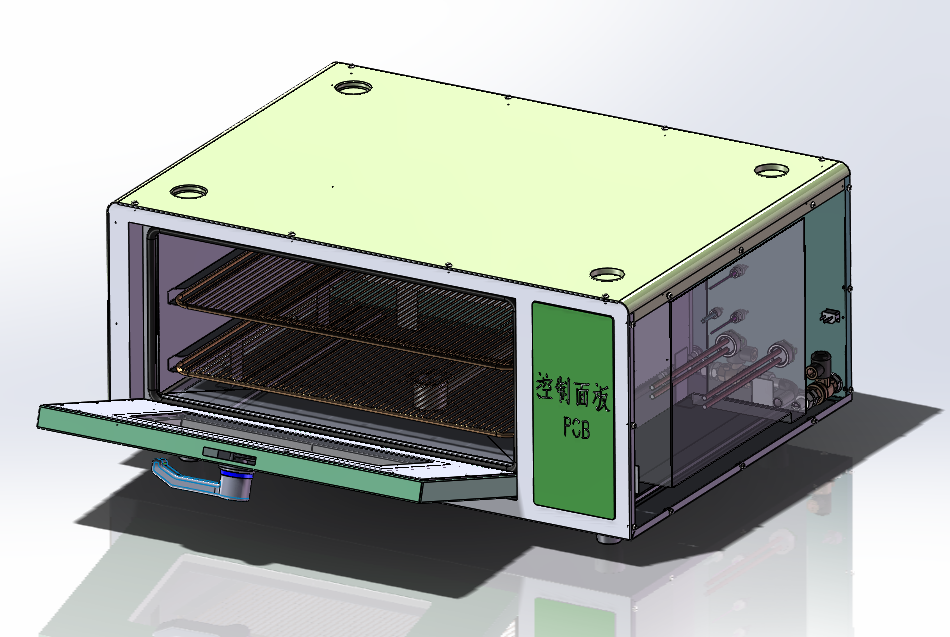

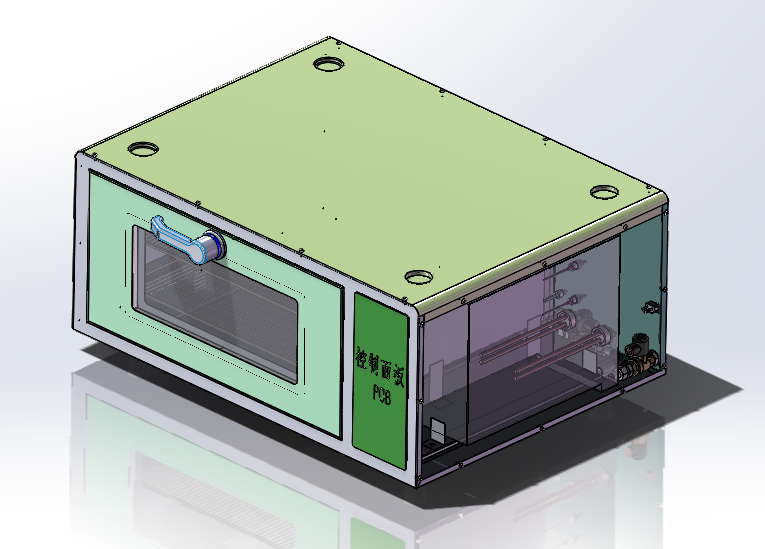

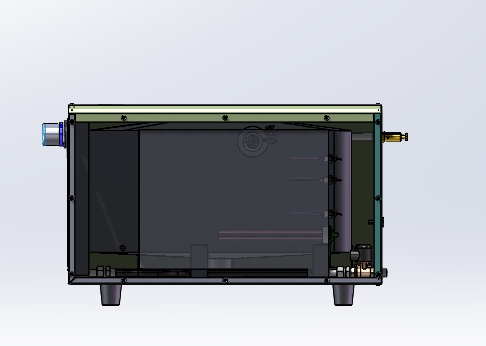

原SW模型家用蒸汽机，生产使用过图纸，机构简单，易于理解，欢迎大家在此基础上优化。配备有水箱，斜坡式漏水口，进出水排气管。可以看考对比查看其设计合理性。

家用饭店蒸汽柜
首页>图纸库>生活用品>日常用品2024-12-10报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
15
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
原SW模型家用蒸汽机，生产使用过图纸，机构简单，易于理解，欢迎大家在此基础上优化。配备有水箱，斜坡式漏水口，进出水排气管。可以看考对比查看其设计合理性。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：675699
文件大小：31.56M
所需金币：40
图纸参数：可编辑，包含特征参数
图纸分类：生活用品
图纸格式：sldprt、sldasm、STEP
软件版本：Solidworks 2024
作者
工厂打螺丝
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 2分之1铜宝塔.SLDPRT199.0K
2软件图标3 3.2kw加热管.SLDPRT309.96K
3软件图标3 CLAMPDAND快装卡箍DN32.SLDPRT105.92K
4软件图标3 DN10-90（参数待确定）.SLDPRT206.5K
5软件图标3 DN15 G1-2 电磁阀.SLDPRT408.89K
6软件图标3 DN15-90.SLDPRT197.89K
7软件图标3 DN15-三通.SLDPRT145.11K
8软件图标3 DN15-直管 2.SLDPRT121.76K
9软件图标3 DN15-直管 3.SLDPRT121.05K
10软件图标3 DN15-直管 4.SLDPRT122.08K
11软件图标3 DN15-直管 5.SLDPRT121.83K
12软件图标3 DN15-直管 6.SLDPRT121.8K
13软件图标3 DN15-直管 7.SLDPRT122.57K
14软件图标3 DN15-直管.SLDPRT198.0K
15软件图标4 DN32快装.SLDASM97.87K
16软件图标3 DN50-直管.SLDPRT137.04K
17软件图标3 GB／T6170-20001型六角螺母A级和B级M6.SLDPRT99.94K
18软件图标3 GB／T70．2-2000内六角平圆头螺钉M3×12.SLDPRT296.0K
19软件图标3 GB／T70．2-2000内六角平圆头螺钉M6×30.SLDPRT188.06K
20软件图标3 GB／T70．3-2000内六角沉头螺钉M6×25.SLDPRT346.0K
21软件图标3 GB／T819．1-2000十字槽沉头螺钉M4×14.SLDPRT127.28K
22软件图标3 LS102 ABS黑色塑料暗拉手.SLDPRT324.0K
23软件图标3 PT100温度传感器.SLDPRT105.39K
24软件图标3 W-FERRULE焊接端头DN32.SLDPRT77.98K
25软件图标4 ZQG.0.0.00-00 蒸汽柜总装.SLDASM2.91M
26软件图标9 ZQG.0.0.00-00 蒸汽柜总装.STEP14.56M
27软件图标3 ZQG.0.0.00-01 柜体.SLDPRT576.23K
28软件图标3 ZQG.0.0.00-02 蒸汽柜前门.SLDPRT155.0K
29软件图标3 ZQG.0.0.00-03 蒸汽柜内腔.SLDPRT391.16K
30软件图标3 ZQG.0.0.00-04 蒸汽柜水箱.SLDPRT188.53K
31软件图标3 ZQG.0.0.00-05 蒸汽柜底部.SLDPRT369.58K
32软件图标3 ZQG.0.0.00-06 蒸汽柜后盖.SLDPRT449.72K
33软件图标3 ZQG.0.0.00-07 蒸汽柜侧门.SLDPRT188.07K
34软件图标3 ZQG.0.0.00-09 上盖.SLDPRT201.87K
35软件图标3 ZQG.0.0.00-11 有机玻璃.SLDPRT127.5K
36软件图标3 ZQG.0.0.00-12 有机玻璃固定罩.SLDPRT146.5K
37软件图标3 ZQG.0.0.00-13 加强筋.SLDPRT101.06K
38软件图标3 ZQG.0.0.00-14 固定脚.SLDPRT69.68K
39软件图标3 ZQG.0.0.00-15 蒸汽柜托.SLDPRT94.76K
40软件图标3 ZQG.0.0.00-16 蒸汽柜盘.SLDPRT214.04K
41软件图标3 ZQG.0.0.00-17 铰链垫片.SLDPRT88.78K
42软件图标3 ZQG.0.0.00-18 固定脚 - 水箱.SLDPRT76.39K
43软件图标4 ZQG.1.0.00-00 蒸汽柜门装配.SLDASM631.0K
44软件图标3 ZQG.1.0.00-01 蒸汽柜门1.SLDPRT265.8K
45软件图标3 ZQG.1.0.00-02 镀膜热反射玻璃双层.SLDPRT57.24K
46软件图标3 ZQG.1.0.00-03 蒸汽柜门2.SLDPRT97.66K
47软件图标3 ZQG.1.0.00-08 蒸汽柜门3.SLDPRT139.97K
48软件图标3 ZQG.1.0.00-4 蒸汽柜玻璃支撑条.SLDPRT205.95K
49软件图标4 ZQG.2.0.00-00 水箱装配.SLDASM715.33K
50软件图标3 内螺纹M12X1.5.SLDPRT119.94K
51软件图标3 加热器.SLDPRT271.0K
52软件图标3 加热器内螺纹.SLDPRT120.68K
53软件图标3 加热管.SLDPRT308.53K
54软件图标3 双门内翻塔扣门口.SLDPRT111.44K
55软件图标3 安全阀 2分 1-4 5kg.SLDPRT150.82K
56软件图标3 密封条胶e字条.SLDPRT131.4K
57软件图标3 开关门磁开关 WB-SF038RR -线.SLDPRT88.24K
58软件图标3 开关门磁开关 WB-SF038RR.SLDPRT81.8K
59软件图标3 快装卡箍.SLDPRT102.13K
60软件图标3 扭力铰链0730 -2.SLDPRT448.74K
61软件图标3 扭力铰链0730.SLDPRT436.96K
62软件图标3 排水口过滤网器 特小号-6.4cm.SLDPRT471.35K
63软件图标3 接头 G1-4 D0=14.SLDPRT114.57K
64软件图标3 接头 G1-2 D0=16.SLDPRT203.82K
65软件图标3 控制面板.SLDPRT389.64K
66软件图标3 水器连接管1.SLDPRT182.0K
67软件图标3 水器连接管2.SLDPRT189.5K
68软件图标3 浮球液位 304高温高压0~220V.SLDPRT282.5K
69软件图标3 液位内螺纹.SLDPRT120.71K
70软件图标3 液位探针.SLDPRT376.19K
71软件图标3 温度探针带螺纹感温头.SLDPRT94.73K
72软件图标3 温度探针带螺纹感温头KG-A161.SLDPRT97.68K
73软件图标3 焊接式圆柱管螺纹端直通管接头 G1-2 D0=16.SLDPRT220.92K
74软件图标3 电源插座.SLDPRT173.66K
75软件图标3 脚垫 50x40x50 上海荣春.SLDPRT110.16K
76软件图标3 蒸汽柜模型4 16.8.3.SLDPRT6.23M
77软件图标3 蒸汽柜模型4 把手.SLDPRT1.33M
78软件图标3 蒸汽装置模型4.SLDPRT6.23M
79软件图标3 蒸汽装置盘.SLDPRT208.14K
80软件图标3 蒸汽装置门2.SLDPRT94.46K
81软件图标3 蒸饭柜把手 左开门.SLDPRT695.97K
