亚克力外罩机架（带触摸屏）
图纸描述

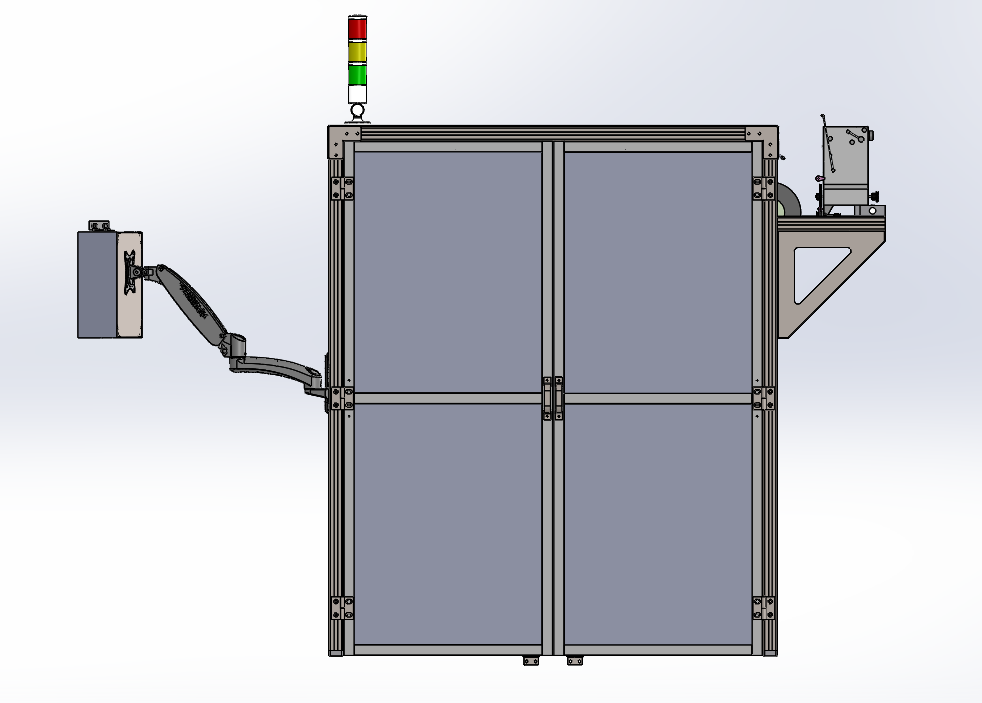

该外罩适合非标单品机，面板采用透明亚克力板，铰链连接，框架为4040工业铝型材，外罩门固定方式为磁吸固定，所有尺寸可修改，可根据设备大小来随意变动外罩的尺寸。文件为SolidWorks18，step格式，欢迎大家下载，谢谢！
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201150
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  A84040Y-L1170铝型材 上隆.SLDPRT | 245.49K |
| 2 | A84040Y-L1460铝型材 上隆.SLDPRT | 337.51K |
| 3 | A84040Y-L200铝型材 上隆.SLDPRT | 262.1K |
| 4 | AKQ01-B-Y-L-6263腰形铰链 怡合达.SLDPRT | 161.0K |
| 5 | H61530N-L1432铝型材 上隆.SLDPRT | 115.77K |
| 6 | H61530N-L522.5铝型材 上隆.SLDPRT | 81.13K |
| 7 | HI_HFC26-47-001.sldprt | 110.14K |
| 8 | HI_HFC26-47-002.sldprt | 99.96K |
| 9 | LED照明灯-乐道T5-7w超亮-L570.SLDPRT | 110.76K |
| 10 | lnbt-61530槽内直角连接件 上隆.SLDPRT | 111.13K |
| 11 | M4带柄过线瓷圈.SLDPRT | 161.24K |
| 12 | MPC-1 上隆.SLDPRT | 69.15K |
| 13 | MPC-2 上隆.SLDPRT | 48.61K |
| 14 | MPC-3 上隆.SLDPRT | 61.13K |
| 15 |  mpc门吸 上隆.SLDASM | 111.7K |
| 16 | NT004防跳线器.SLDPRT | 239.39K |
| 17 | SLMNA-M6 上隆.SLDPRT | 99.65K |
| 18 | SPT5-T-DC24V配底座 三色灯.SLDASM | 221.75K |
| 19 | SPT5-T-D折叠三色灯-底座.SLDPRT | 130.45K |
| 20 | SPT5-T-D折叠三色灯-灯头.SLDPRT | 193.39K |
| 21 | SZRXJ-08-00-000A上机架.SLDASM | 7.27M |
| 22 | SZRXJ-08-01-000A张力器组件.SLDASM | 410.54K |
| 23 | SZRXJ-08-01-001A张力器固定架(左).SLDPRT | 182.3K |
| 24 | SZRXJ-08-01-002A张力器固定架(右).SLDPRT | 184.92K |
| 25 | SZRXJ-08-01-003A张力器固定块.SLDPRT | 117.14K |
| 26 | SZRXJ-08-01-004A张力器支撑杆.SLDPRT | 61.25K |
| 27 | SZRXJ-08-01-005A张力器安装块.SLDPRT | 148.21K |
| 28 | SZRXJ-08-01-006A张力器挡边块.SLDPRT | 123.79K |
| 29 | SZRXJ-08-01-007A张力器固定杆.SLDPRT | 102.65K |
| 30 | SZRXJ-08-02-000A套管上料组件.SLDASM | 293.81K |
| 31 | SZRXJ-08-02-001A套管轴支板.SLDPRT | 144.99K |
| 32 | SZRXJ-08-02-002A套管轴支架.SLDPRT | 116.65K |
| 33 | SZRXJ-08-02-003A套管轴芯轴.SLDPRT | 81.1K |
| 34 | SZRXJ-08-02-004A套管轴固定圈.SLDPRT | 113.81K |
| 35 | SZRXJ-08-03-000A过线环组件.SLDASM | 173.18K |
| 36 | SZRXJ-08-03-001A过线环安装基板.SLDPRT | 104.19K |
| 37 | SZRXJ-08-03-002A过线环安装板.SLDPRT | 82.85K |
| 38 | SZRXJ-08-03-003A过线环安装轴.SLDPRT | 52.25K |
| 39 | SZRXJ-08-03-004A过线环安装圈.SLDPRT | 118.52K |
| 40 | SZRXJ-08-04-000A防跳线组件.SLDASM | 212.04K |
| 41 | SZRXJ-08-04-001A防跳线安装板.SLDPRT | 90.52K |
| 42 | SZRXJ-08-04-002A防跳线器基座.SLDPRT | 112.75K |
| 43 | SZRXJ-08-05-000A侧门组件.SLDASM | 203.63K |
| 44 | SZRXJ-08-05-001A透明亚克力板.SLDPRT | 56.28K |
| 45 | SZRXJ-08-05-002A门吸安装钣金.SLDPRT | 149.03K |
| 46 | SZRXJ-08-06-000A铝合金框架组件.SLDASM | 215.44K |
| 47 | SZRXJ-08-06-001A铝型材安装块.SLDPRT | 116.86K |
| 48 | SZRXJ-08-06-002A铝合金连接钣金.SLDPRT | 92.13K |
| 49 | SZRXJ-08-06-003A框架上盖板.SLDPRT | 132.78K |
| 50 | SZRXJ-08-07-000A控制箱组件.SLDASM | 3.83M |
| 51 | SZRXJ-08-07-001A控制箱主体.SLDPRT | 191.59K |
| 52 | SZRXJ-08-07-002A控制箱后盖.SLDPRT | 133.74K |
| 53 | SZRXJ-08-07-003A控制箱上活动盖.SLDPRT | 87.99K |
| 54 | VM-MA01-1_Default.sldprt | 234.23K |
| 55 | VM-MA03-01_Default_1.sldprt | 792.83K |
| 56 | VM-MA03-02_Default_1.sldprt | 50.28K |
| 57 | VM-MA03-03_Default_1.sldprt | 140.89K |
| 58 | VM-MA03_Default_1.sldasm | 36.23K |
| 59 | VM-MA11(1)_Default_1.sldasm | 37.08K |
| 60 | VM-MA11-10_Default_1.sldprt | 23.71K |
| 61 | VM-MA11-11_Default_1.sldprt | 24.84K |
| 62 | VM-MA11-12_Default_1.sldprt | 25.13K |
| 63 | VM-MA11-13_Default_1.sldprt | 24.36K |
| 64 | VM-MA11-14_Default_1.sldprt | 24.45K |
| 65 | VM-MA11-15_Default_1.sldprt | 26.47K |
| 66 | VM-MA11-16_Default_1.sldprt | 66.36K |
| 67 | VM-MA11-17_Default_1.sldprt | 51.7K |
| 68 | VM-MA11-18_Default_1.sldprt | 90.91K |
| 69 | VM-MA11-19_Default_1.sldprt | 77.3K |
| 70 | VM-MA11-1_Default_1.sldprt | 1.47M |
| 71 | VM-MA11-20_Default_1.sldprt | 43.73K |
| 72 | VM-MA11-21_Default_1.sldprt | 28.63K |
| 73 | VM-MA11-22_Default_1.sldprt | 30.23K |
| 74 | VM-MA11-23_Default_1.sldprt | 98.2K |
| 75 | VM-MA11-24_Default_1.sldprt | 49.79K |
| 76 | VM-MA11-25_Default_1.sldprt | 212.18K |
| 77 | VM-MA11-2_Default_1.sldprt | 95.41K |
| 78 | VM-MA11-3_Default_1.sldprt | 101.17K |
| 79 | VM-MA11-4_Default_1.sldprt | 40.58K |
| 80 | VM-MA11-5_Default_1.sldprt | 32.7K |
| 81 | VM-MA11-6_Default_1.sldprt | 34.12K |
| 82 | VM-MA11-7(1)_Default_1.sldprt | 79.71K |
| 83 | VM-MA11-7(2)_Default_1.sldprt | 77.4K |
| 84 | VM-MA11-8_Default_1.sldprt | 77.74K |
| 85 | VM-MA11-9_Default_1.sldprt | 31.62K |
| 86 | VM-MA11_Default_1.sldasm | 50.95K |
| 87 | XAB21-L100拉手 怡合达.SLDPRT | 91.02K |
| 88 | 伺服张力器 千和.SLDPRT | 573.0K |
| 89 | 套管轴.SLDPRT | 107.5K |
| 90 | 显示器支架 长臂猿.SLDASM | 3.76M |
| 91 |  SZRXJ-08-00-000A上机架.STEP | 30.03M |
