XYU纠偏平台机构
图纸描述

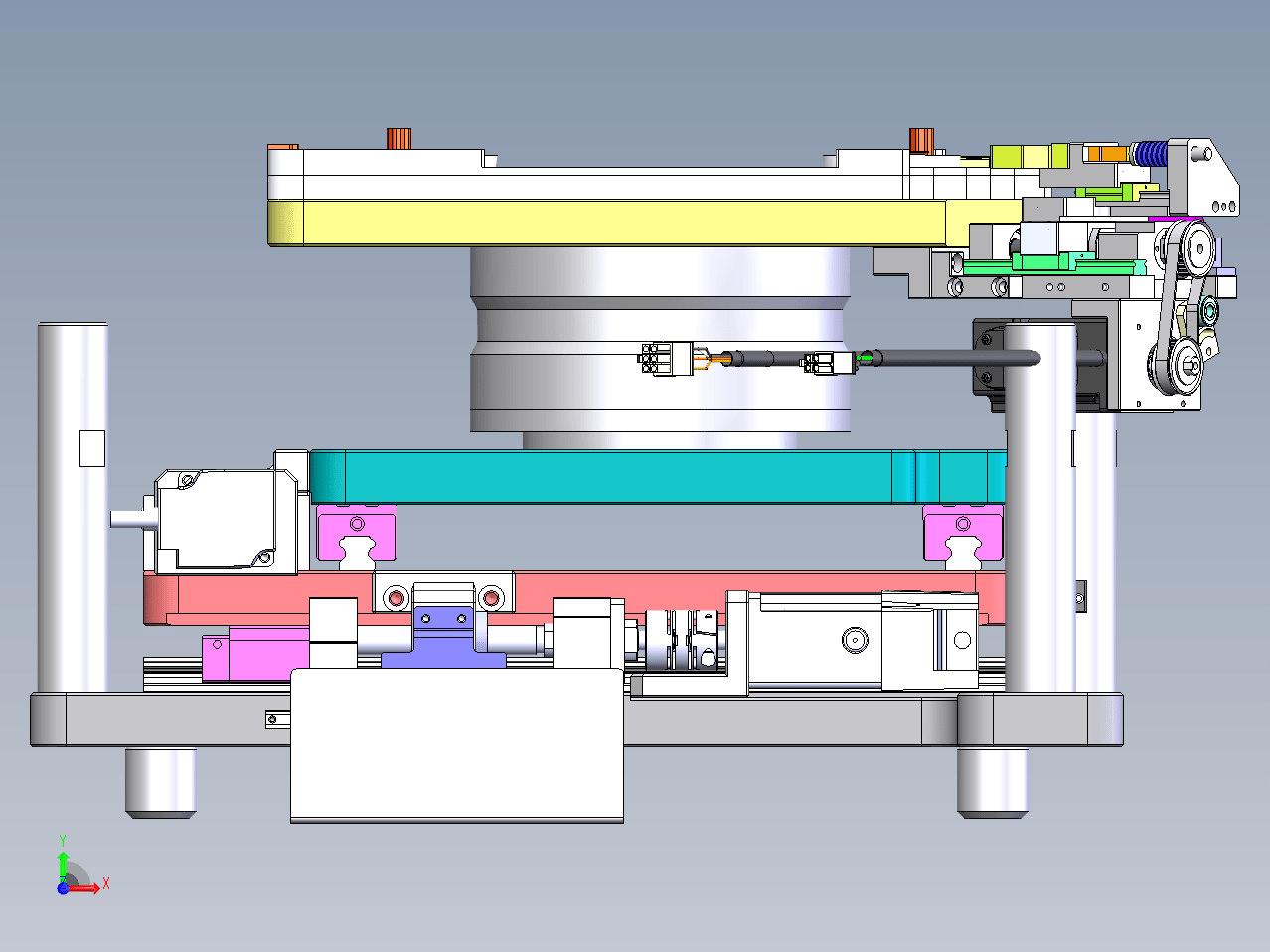

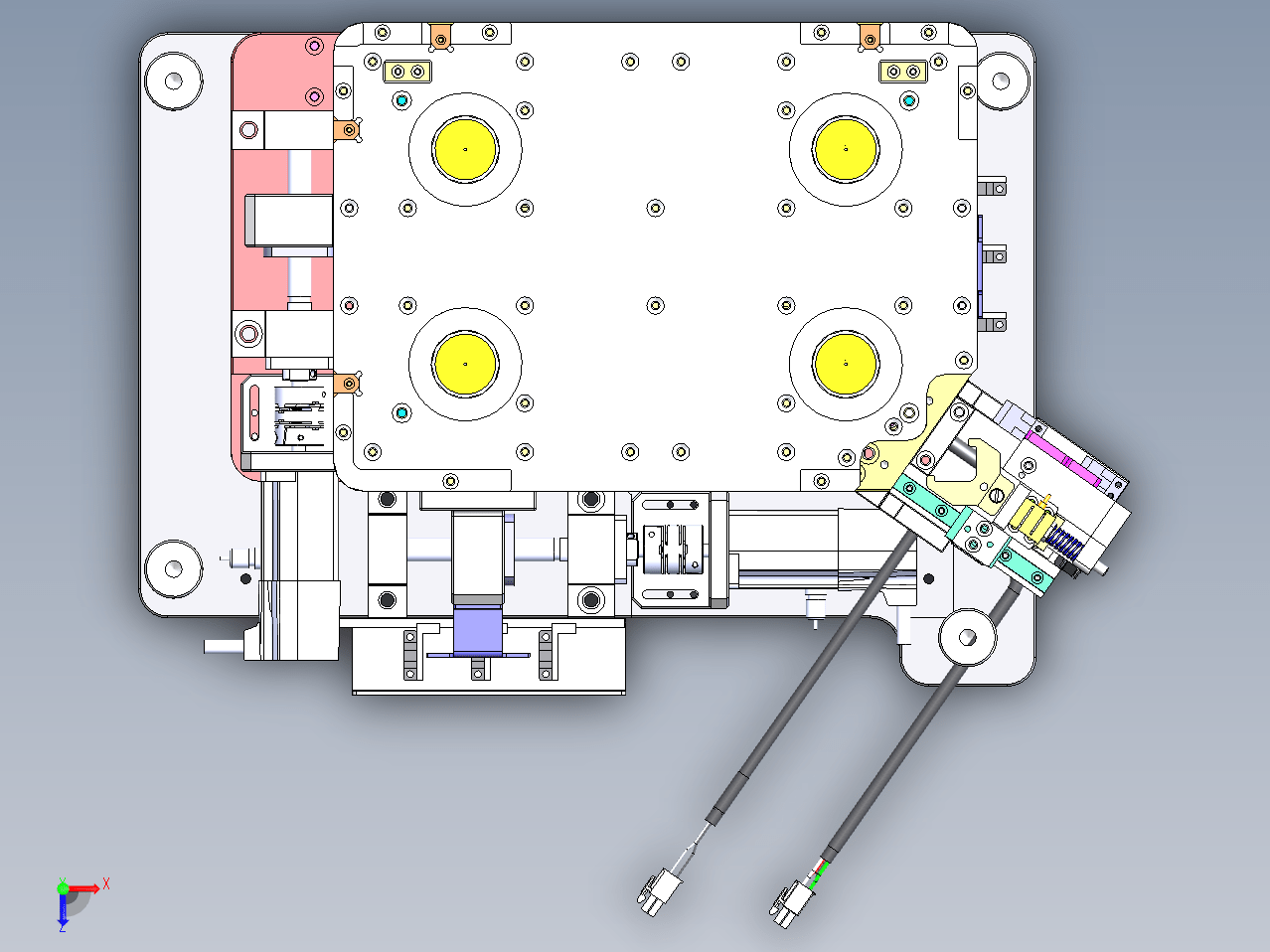

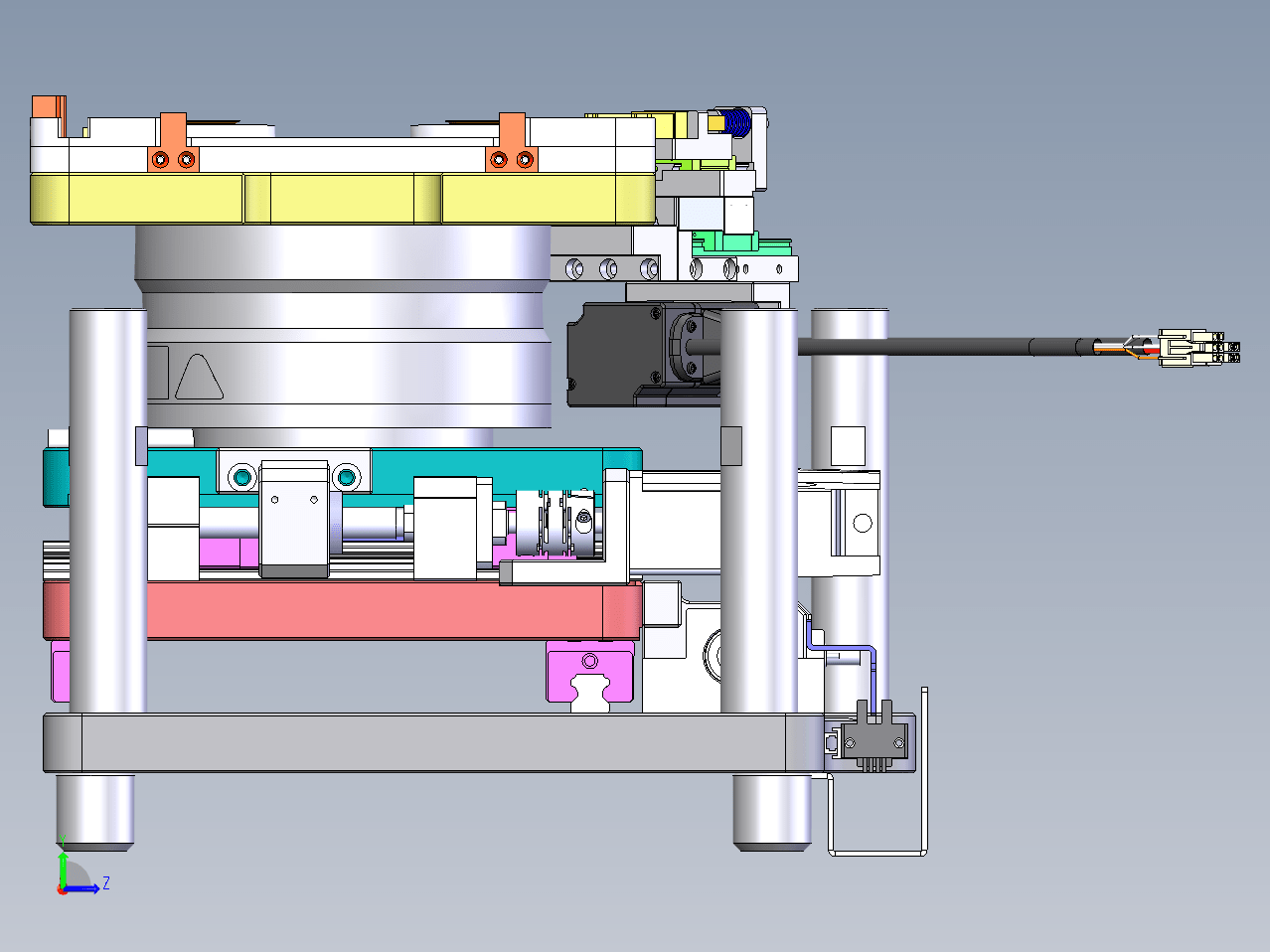

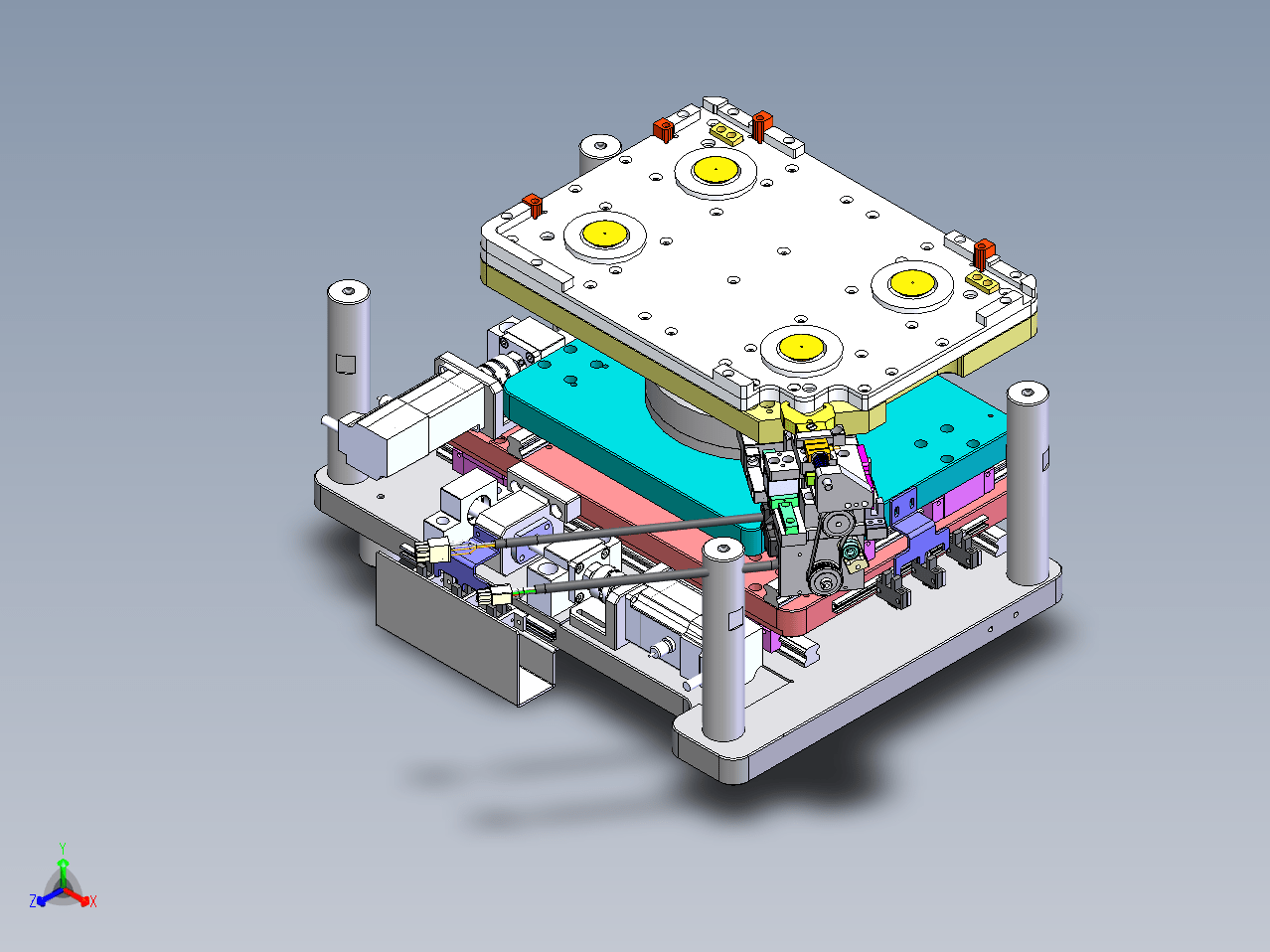

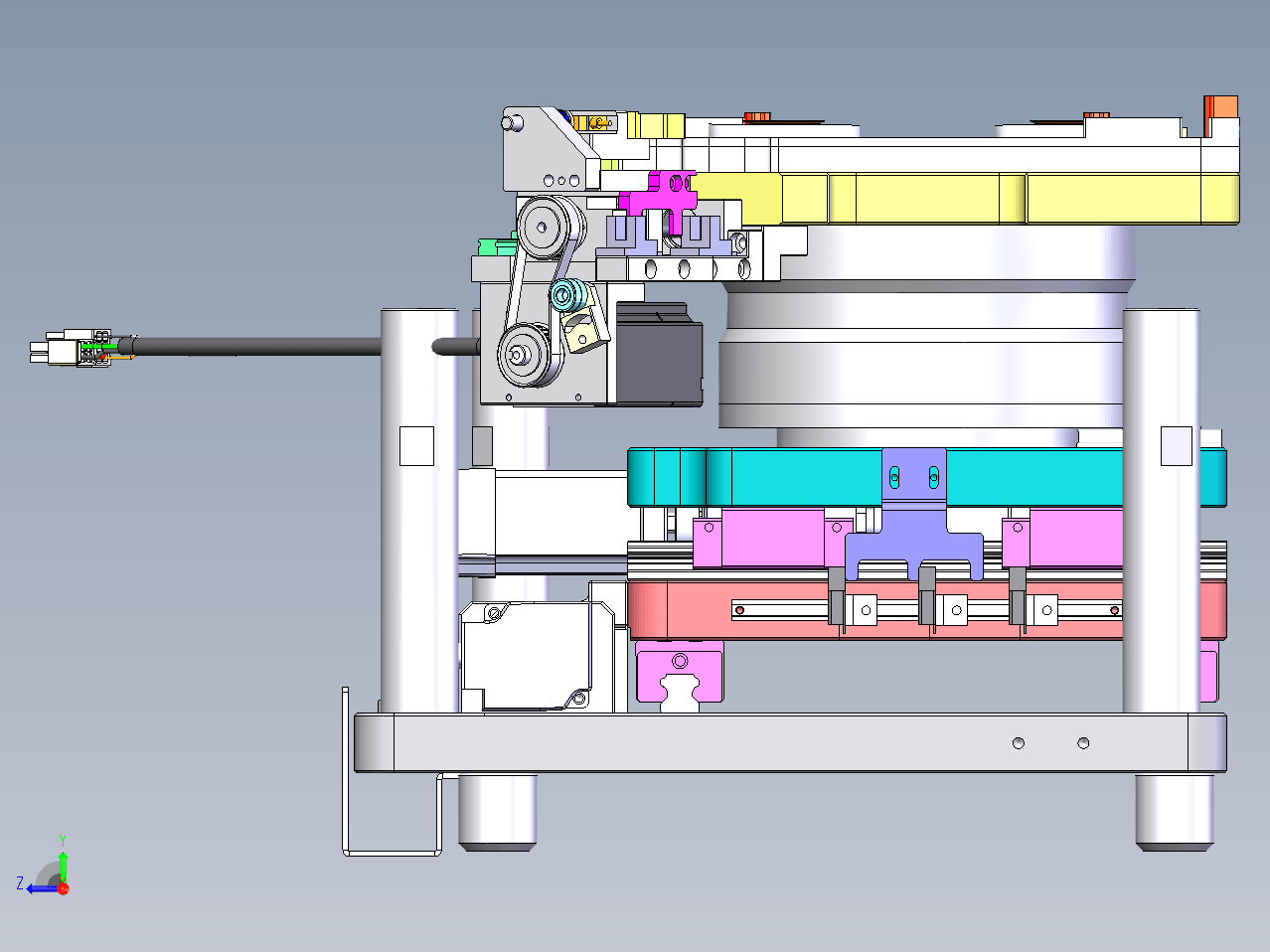

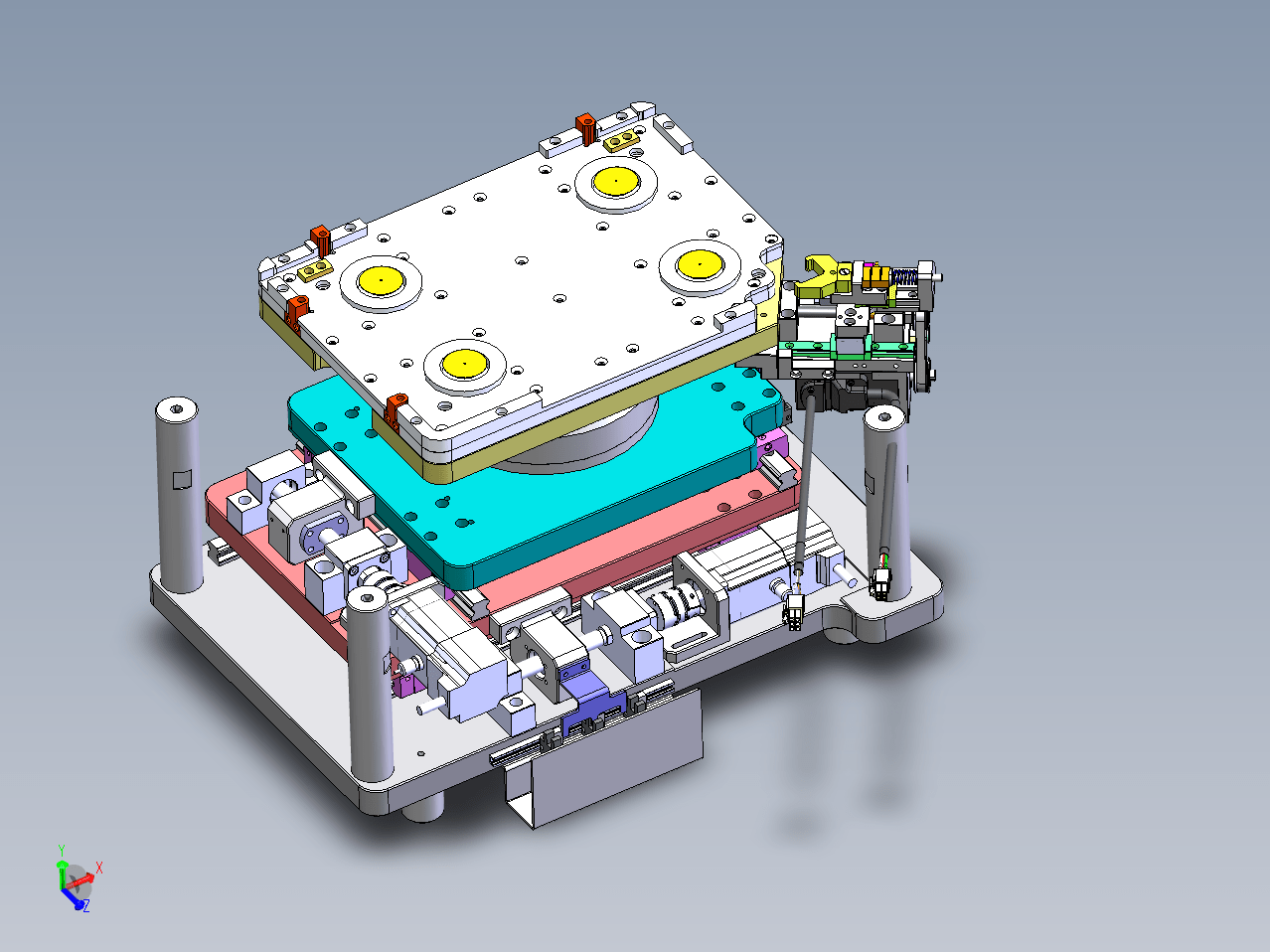

XYU纠偏平台机构：包含了X、Y、U轴模组，通过三轴进行微调产品位置，侧面有带压力传感器的侧推机构，保证产品在平台的初定为。另外平台采用真空吸附。SW2021版本。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
作者
SilverFox
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  XYU纠偏平台-000.SLDASM | 4.58M |
| 2 |  XYU纠偏平台-201-X底板.SLDPRT | 463.1K |
| 3 | XYU纠偏平台-202-X调整板.SLDPRT | 440.19K |
| 4 | XYU纠偏平台-203-Y调整板.SLDPRT | 387.02K |
| 5 | XYU纠偏平台-204-DH侧基准块.SLDPRT | 106.32K |
| 6 | XYU纠偏平台-205-旋转板.SLDPRT | 325.64K |
| 7 | XYU纠偏平台-206-载具.SLDPRT | 5.27M |
| 8 | XYU纠偏平台-207-DH基准块.SLDPRT | 111.61K |
| 9 | XYU纠偏平台-208-导套.SLDPRT | 110.15K |
| 10 | XYU纠偏平台-209-优力胶垫块.SLDPRT | 79.34K |
| 11 | XYU纠偏平台-20B-XYZ平台.SLDASM | 1.54M |
| 12 | XYU纠偏平台-20C-V轴夹紧模组.SLDASM | 1.19M |
| 13 | XYU纠偏平台-20D-V轴夹紧组件.SLDASM | 333.26K |
| 14 | XYU纠偏平台-20E-载具模组.SLDASM | 957.15K |
| 15 | XYU纠偏平台-20F-皮带涨紧组件.SLDASM | 120.42K |
| 16 | XYU纠偏平台-210-模组脚垫.SLDPRT | 83.16K |
| 17 | XYU纠偏平台-211-平台支柱.SLDPRT | 75.72K |
| 18 | XYU纠偏平台-212-平台X光电护罩.SLDPRT | 110.49K |
| 19 | XYU纠偏平台-213-载具导柱.SLDPRT | 107.11K |
| 20 | XYU纠偏平台-214-L马达固定板.SLDPRT | 241.96K |
| 21 | XYU纠偏平台-215-X轴丝杠固定块.SLDPRT | 189.41K |
| 22 | XYU纠偏平台-216-sensor固定钣.SLDPRT | 96.21K |
| 23 | XYU纠偏平台-217-X轴调整感应片.SLDPRT | 138.03K |
| 24 | XYU纠偏平台-218-Y轴调整感应片.SLDPRT | 152.97K |
| 25 | XYU纠偏平台-219-滑轨本体1.SLDPRT | 207.48K |
| 26 | XYU纠偏平台-220-连接块.SLDPRT | 166.52K |
| 27 | XYU纠偏平台-221-V弹簧压板.SLDPRT | 115.81K |
| 28 | XYU纠偏平台-222-V夹爪安装板.SLDPRT | 164.69K |
| 29 | XYU纠偏平台-223-V轴底板.SLDPRT | 201.32K |
| 30 | XYU纠偏平台-224-V轴夹爪.SLDPRT | 128.15K |
| 31 | XYU纠偏平台-225-弹簧柱-2.SLDPRT | 91.77K |
| 32 | XYU纠偏平台-226-光电固定块1.SLDPRT | 98.46K |
| 33 | XYU纠偏平台-227-滑轨垫块3.SLDPRT | 136.67K |
| 34 | XYU纠偏平台-228-加强块.SLDPRT | 124.54K |
| 35 | XYU纠偏平台-229-夹爪止动销.SLDPRT | 76.25K |
| 36 | XYU纠偏平台-230-连接块.SLDPRT | 137.87K |
| 37 | XYU纠偏平台-231-马达固定板.SLDPRT | 175.6K |
| 38 | XYU纠偏平台-232-涨紧固定块.SLDPRT | 100.84K |
| 39 | XYU纠偏平台-233-遮光片.SLDPRT | 158.91K |
| 40 | XYU纠偏平台-50W_Middle_B.SLDPRT | 981.26K |
| 41 | XYU纠偏平台-601-镭射位置校验板.SLDPRT | 1.87M |
| 42 | XYU纠偏平台-602-镭射校验块安装板.SLDPRT | 2.09M |
| 43 | XYU纠偏平台-603-镭射校验块固定块.SLDPRT | 92.79K |
| 44 | XYU纠偏平台-605-V轴压力校验板.SLDPRT | 67.78K |
| 45 | XYU纠偏平台-606-V轴压力校验推块.SLDPRT | 74.7K |
| 46 | XYU纠偏平台-607-V轴压力校验导柱.SLDPRT | 85.6K |
| 47 | XYU纠偏平台-B695ZZ.SLDPRT | 104.91K |
| 48 | XYU纠偏平台-BSSC0802-100.SLDASM | 124.5K |
| 49 | XYU纠偏平台-BSW1022.SLDPRT | 386.63K |
| 50 | XYU纠偏平台-BSW6.SLDPRT | 177.58K |
| 51 | XYU纠偏平台-BUN1022.SLDPRT | 192.99K |
| 52 | XYU纠偏平台-BUV6.SLDPRT | 133.92K |
| 53 | XYU纠偏平台-ECMA-C20401ES.SLDPRT | 606.8K |
| 54 | XYU纠偏平台-F1818-100KG-(XJC-Y01-20-4M-C20-H1新精诚）.SLDPRT | 110.03K |
| 55 | XYU纠偏平台-FDX261 XJC-S09.SLDPRT | 94.79K |
| 56 | XYU纠偏平台-HTPA24S3M060-A-P4.SLDPRT | 266.52K |
| 57 | XYU纠偏平台-HTPA24S3M060-A-P8.SLDPRT | 274.57K |
| 58 | XYU纠偏平台-keyence镭射校验块.SLDPRT | 62.28K |
| 59 | XYU纠偏平台-MCKLC25-8-8.SLDPRT | 307.55K |
| 60 | XYU纠偏平台-MGN9C-1.SLDPRT | 138.8K |
| 61 | XYU纠偏平台-MGN9C-2.SLDPRT | 95.26K |
| 62 | XYU纠偏平台-MGN9C1R50Z0C.SLDPRT | 97.81K |
| 63 | XYU纠偏平台-MGN9C1R95Z0C.SLDASM | 105.43K |
| 64 | XYU纠偏平台-PGF30-H5-9.SLDPRT | 111.83K |
| 65 | XYU纠偏平台-sensor模组.SLDASM | 110.43K |
| 66 | XYU纠偏平台-sensor组.SLDASM | 79.19K |
| 67 | XYU纠偏平台-sensor铝轨.SLDPRT | 93.5K |
| 68 | XYU纠偏平台-SFK00802.SLDPRT | 93.45K |
| 69 | XYU纠偏平台-SFKR1202-DGC3-150-P1.SLDASM | 107.76K |
| 70 | XYU纠偏平台-SFKR1202-D螺母.SLDPRT | 97.95K |
| 71 | XYU纠偏平台-sgm7d_08g_c4_安川DD马达.SLDPRT | 183.13K |
| 72 | XYU纠偏平台-X-马达丝杠模组.SLDASM | 700.35K |
| 73 | XYU纠偏平台-Y-马达丝杠模组.SLDASM | 691.06K |
| 74 | XYU纠偏平台-YSWU-D10.5-L50(F=24mm,N=58.5N,k=2.25).SLDPRT | 301.67K |
| 75 | XYU纠偏平台-丝杆0802-100.SLDPRT | 85.91K |
| 76 | XYU纠偏平台-丝杆轴环1.SLDPRT | 92.53K |
| 77 | XYU纠偏平台-光电开关SX674.SLDPRT | 356.74K |
| 78 | XYU纠偏平台-导轨-HGH15_2.SLDPRT | 136.57K |
| 79 | XYU纠偏平台-导轨-HGR15-X.SLDPRT | 181.57K |
| 80 | XYU纠偏平台-导轨-HGR15.SLDPRT | 190.4K |
| 81 | XYU纠偏平台-欧姆龙-EE-SX670.SLDPRT | 152.19K |
| 82 | XYU纠偏平台-滚珠丝杠12-1.SLDPRT | 102.75K |
