15立方输送料仓
图纸描述

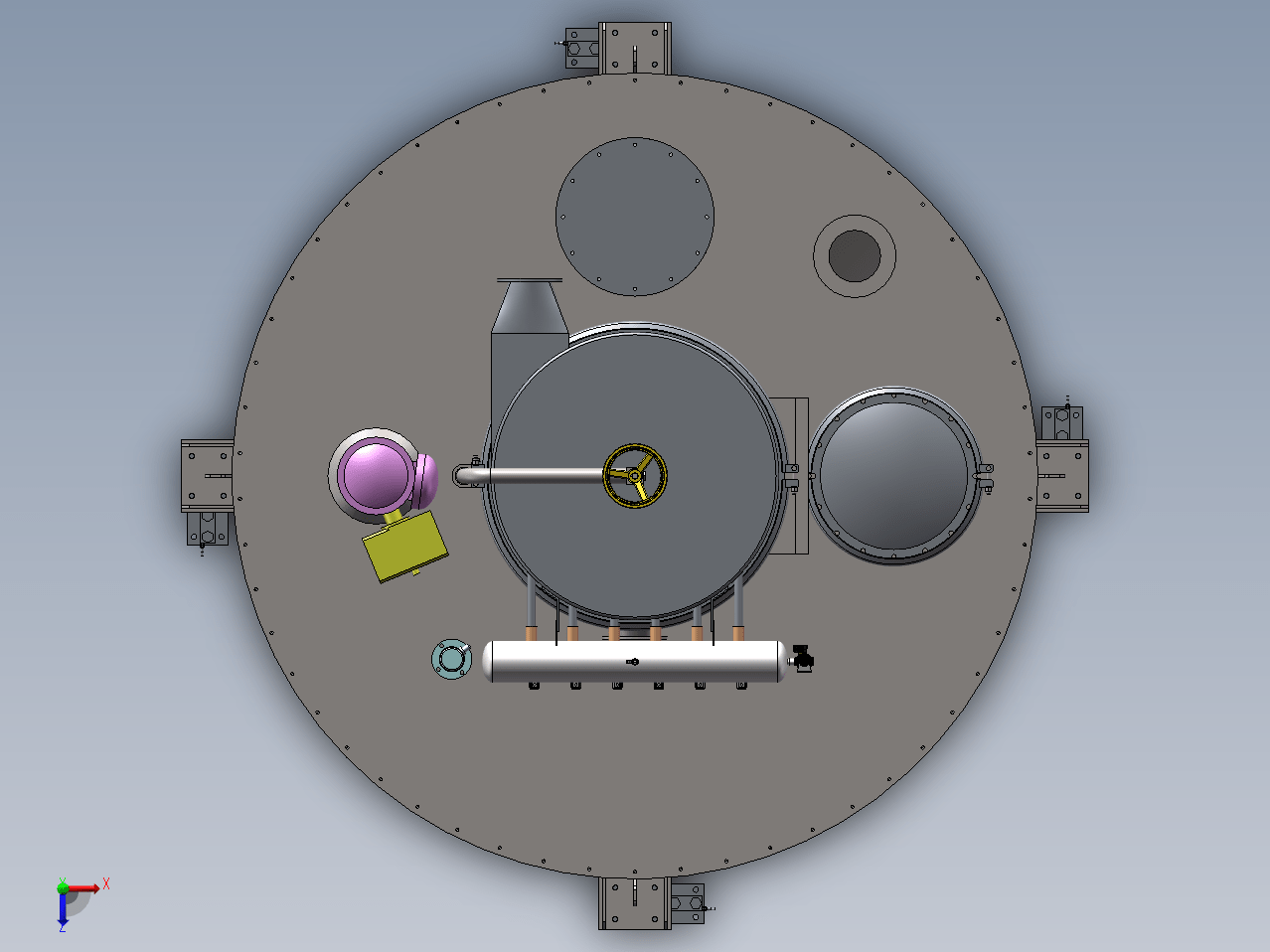

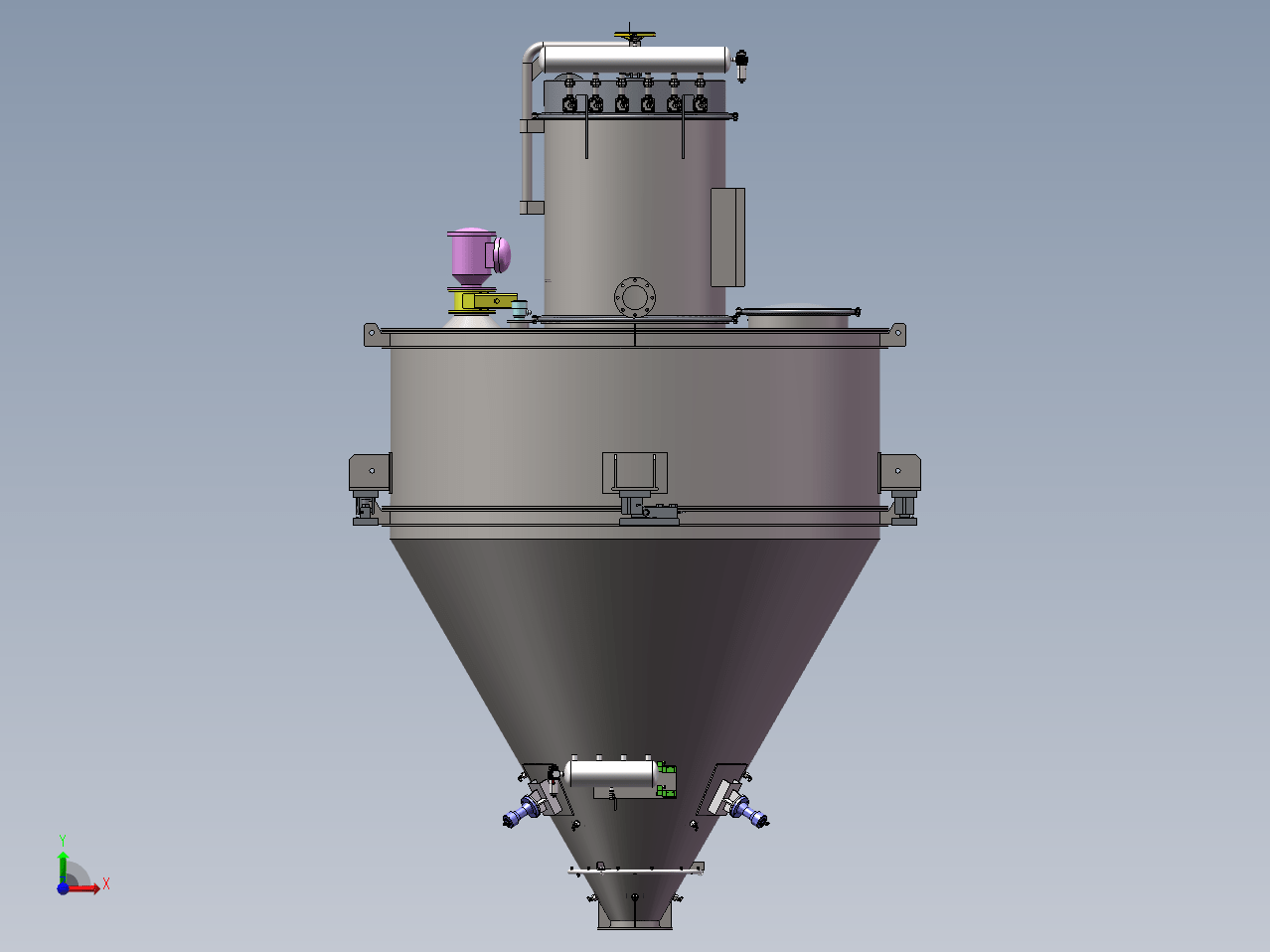

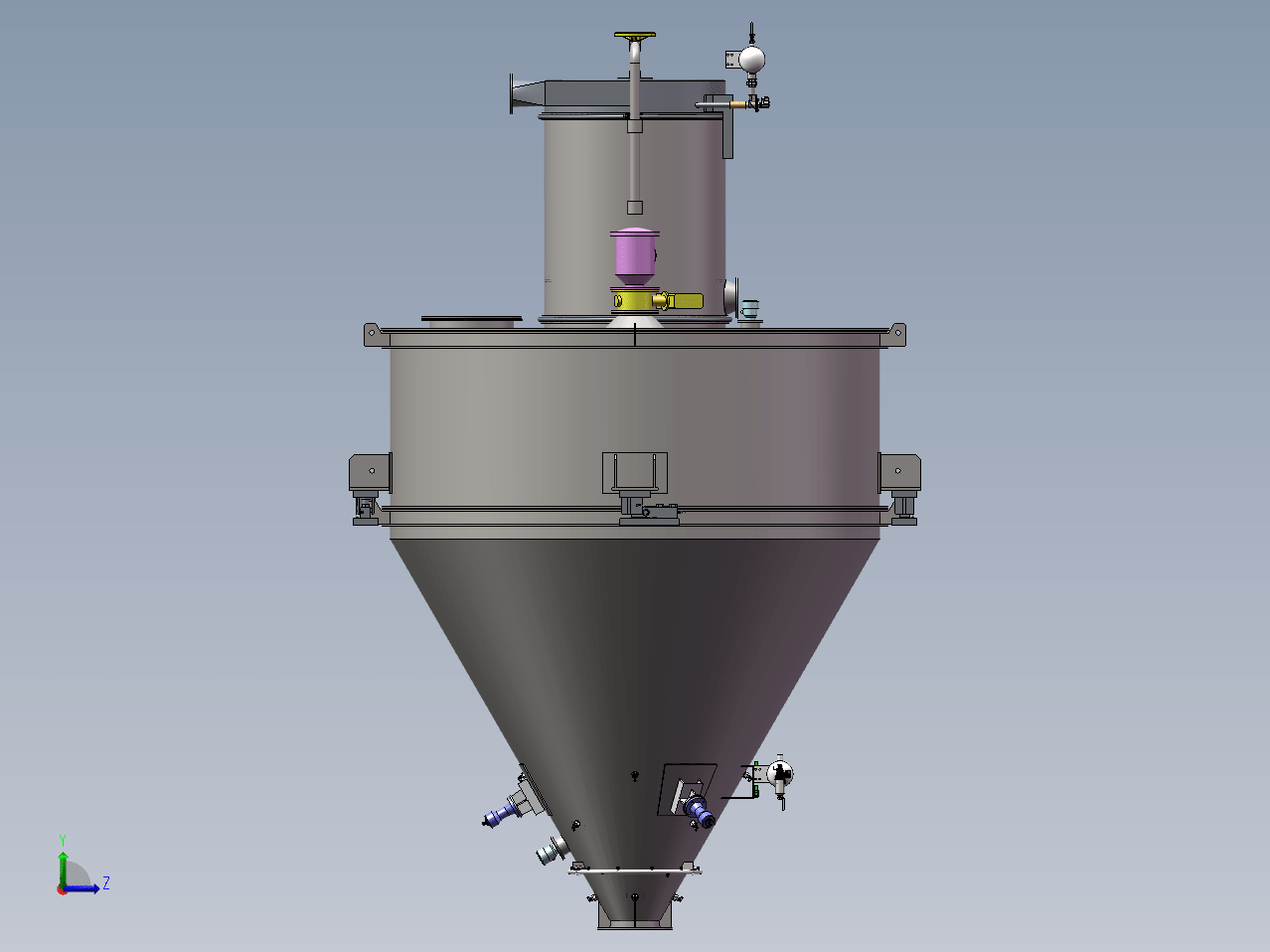

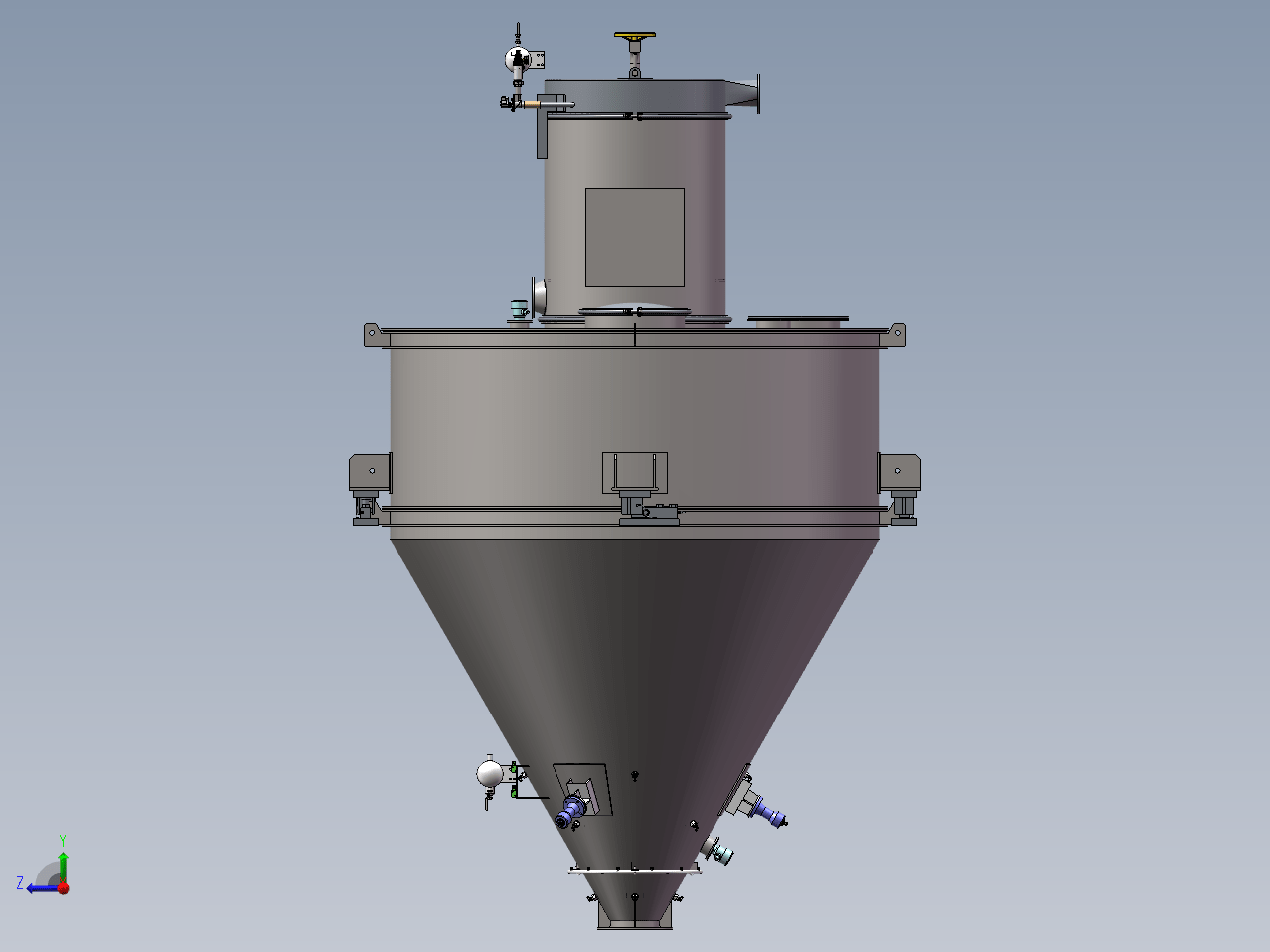

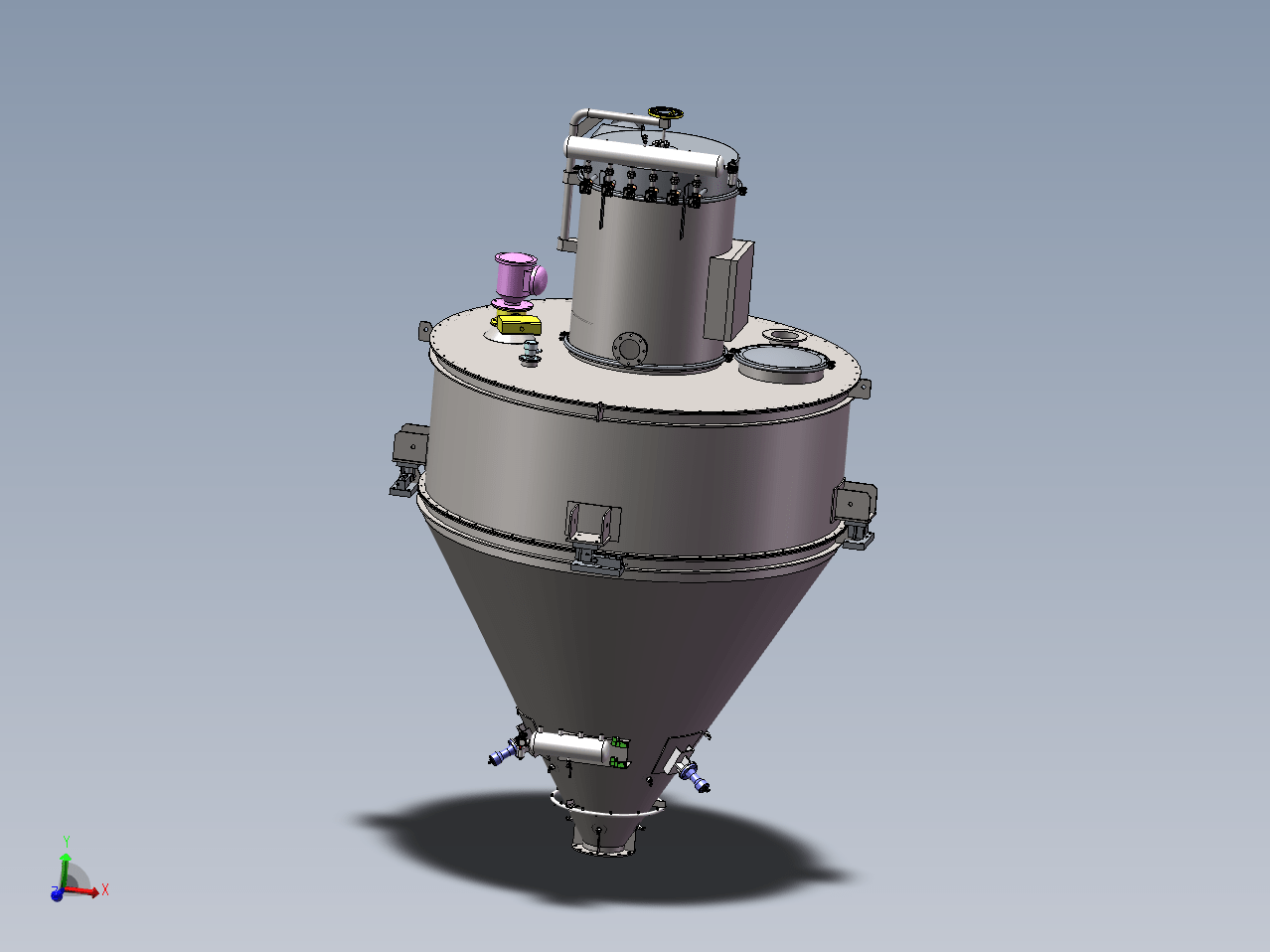

15立方输送料仓图纸下载，该图纸类型属于机械设备、输送/提升设备图纸，图纸大小35.11M，共计56个文件，包含3D图纸，图纸主格式为sldprt、sldasm、slddrw、STEP，使用Solidworks 2024软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。15立方料仓，包含气锤、气包、称重传感器、仓顶除尘器等组件，主要用于粉体负压输送系统一级物料收集存储。
下载需要35金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：675565
文件大小：35.11M
所需金币：35
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、slddrw、STEP
软件版本：Solidworks 2024
作者
SilverFox
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  15F01.SLDPRT | 598.4K |
| 2 | 15F02.SLDPRT | 524.93K |
| 3 | 15F03A.SLDPRT | 534.64K |
| 4 |  15F料仓总装.SLDASM | 4.8M |
| 5 |  15F料仓总装.SLDDRW | 8.65M |
| 6 | 1型六角螺母[M24].sldprt | 135.71K |
| 7 | 2分10L快插接头.SLDPRT | 417.93K |
| 8 | 2分8快插接头.SLDPRT | 341.99K |
| 9 | 38-8L快插.SLDPRT | 408.06K |
| 10 | 3V31008NCB.SLDPRT | 242.6K |
| 11 |  3V31008NCB.step | 408.99K |
| 12 | A25×250.SLDPRT | 610.54K |
| 13 | BFR3000AL1.SLDASM | 740.82K |
| 14 | BFR3000AL1.step | 950.62K |
| 15 | GB╱T 17116.2-2018[短管卡（型式123）123-15-A-1-G].sldprt | 112.19K |
| 16 | GB╱T 5783-2016[六角头螺栓 全螺纹M12×40].sldprt | 212.17K |
| 17 | GB╱T 6170-2000[1型六角螺母 A级和B级M16].sldprt | 140.98K |
| 18 | GB╱T 6170-2015[1型六角螺母M12].sldprt | 150.87K |
| 19 | GB╱T 798-1988[活节螺栓M16×100].sldprt | 253.95K |
| 20 | M12螺栓组合.SLDASM | 190.11K |
| 21 | SB10t动载模块.SLDPRT | 3.63M |
| 22 | SMF-Z-20.25(G)直角式电子脉冲阀[SMF-Z-15.20(G)].SLDPRT | 979.79K |
| 23 | WU 内牙活接头[WU-1].SLDASM | 282.2K |
| 24 | 人孔盖.SLDPRT | 226.57K |
| 25 | 仓顶除尘器1.SLDPRT | 692.97K |
| 26 | 仓顶除尘器1100.SLDASM | 3.05M |
| 27 | 仓顶除尘器2.SLDPRT | 426.56K |
| 28 | 六角头螺栓 全螺纹[M24×100].sldprt | 202.82K |
| 29 | 助流气碟.SLDPRT | 111.81K |
| 30 | 呼吸阀.SLDPRT | 191.16K |
| 31 | 密封垫500.SLDPRT | 81.61K |
| 32 | 平垫圈 A级[24].sldprt | 67.68K |
| 33 | 投料盖.SLDPRT | 97.28K |
| 34 | 摇臂.SLDPRT | 103.88K |
| 35 | 料位计-思派SR2标准法兰型.SLDPRT | 262.4K |
| 36 | 标准型弹性垫圈(装配)[24].sldprt | 89.54K |
| 37 | 气动蝶阀.SLDPRT | 998.44K |
| 38 | 气包1.SLDPRT | 255.8K |
| 39 | 气包2.SLDPRT | 285.59K |
| 40 | 气碟组件.SLDASM | 187.39K |
| 41 | 气管3.SLDPRT | 81.52K |
| 42 | 气管5.SLDPRT | 81.12K |
| 43 | 气锤.SLDPRT | 158.47K |
| 44 | 气锤安装座.SLDPRT | 176.55K |
| 45 | 气锤组件.SLDASM | 313.91K |
| 46 | 活节螺栓[M24×180].sldprt | 234.81K |
| 47 | 流化分配器.SLDASM | 449.17K |
| 48 | 流化分配器.SLDPRT | 418.56K |
| 49 | 球阀G12.sldprt | 61.36K |
| 50 | 脉冲气包组件.SLDASM | 934.01K |
| 51 | 脉冲阀组件.SLDASM | 805.21K |
| 52 | 软连接.SLDPRT | 131.69K |
| 53 | 锁紧束环.SLDASM | 288.99K |
| 54 | 锁紧束环.SLDPRT | 244.56K |
| 55 | 锁紧束环1100.SLDASM | 280.68K |
| 56 | 锁紧束环1100.SLDPRT | 236.79K |
