数控PCB雕刻机
图纸描述

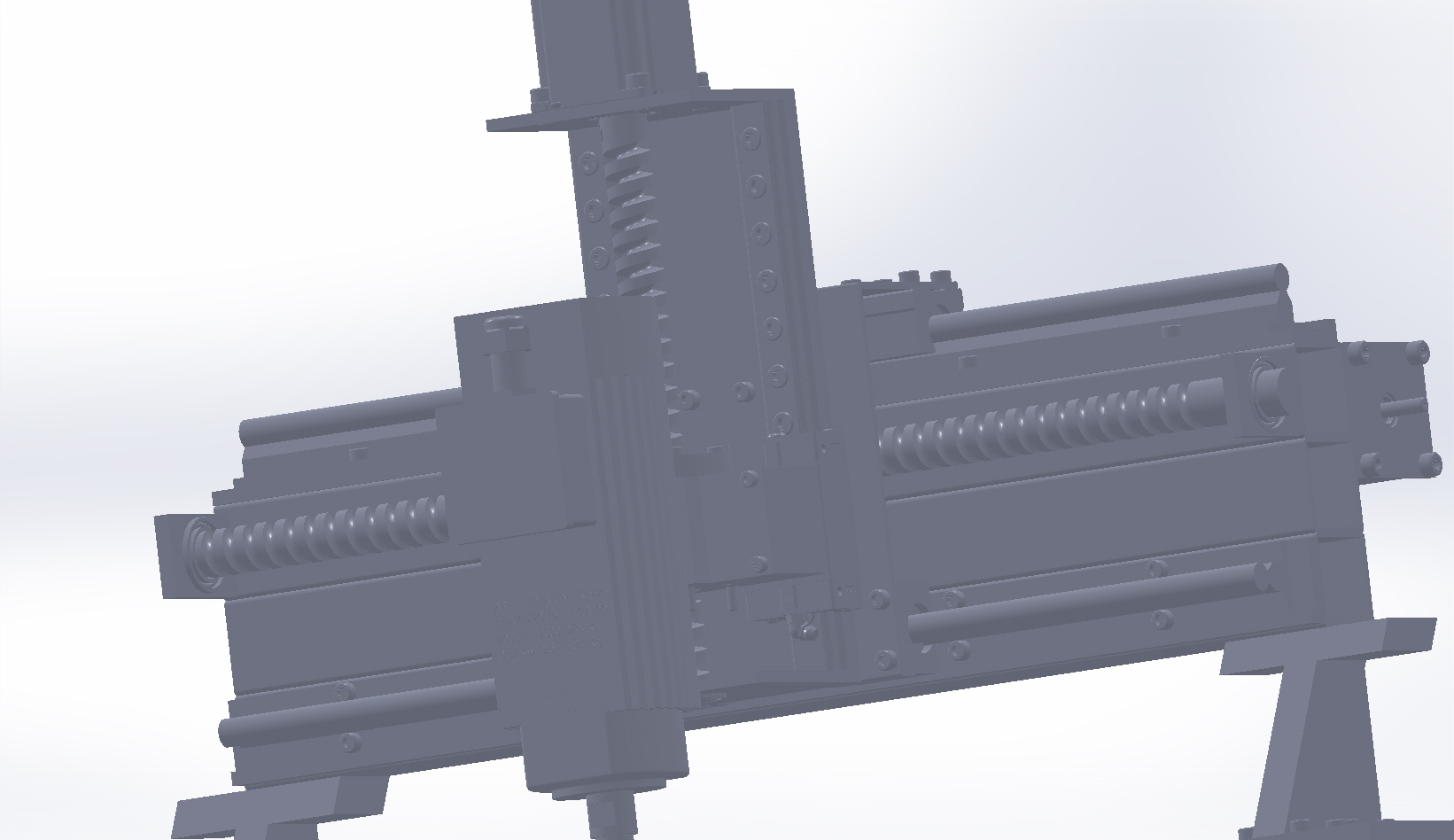

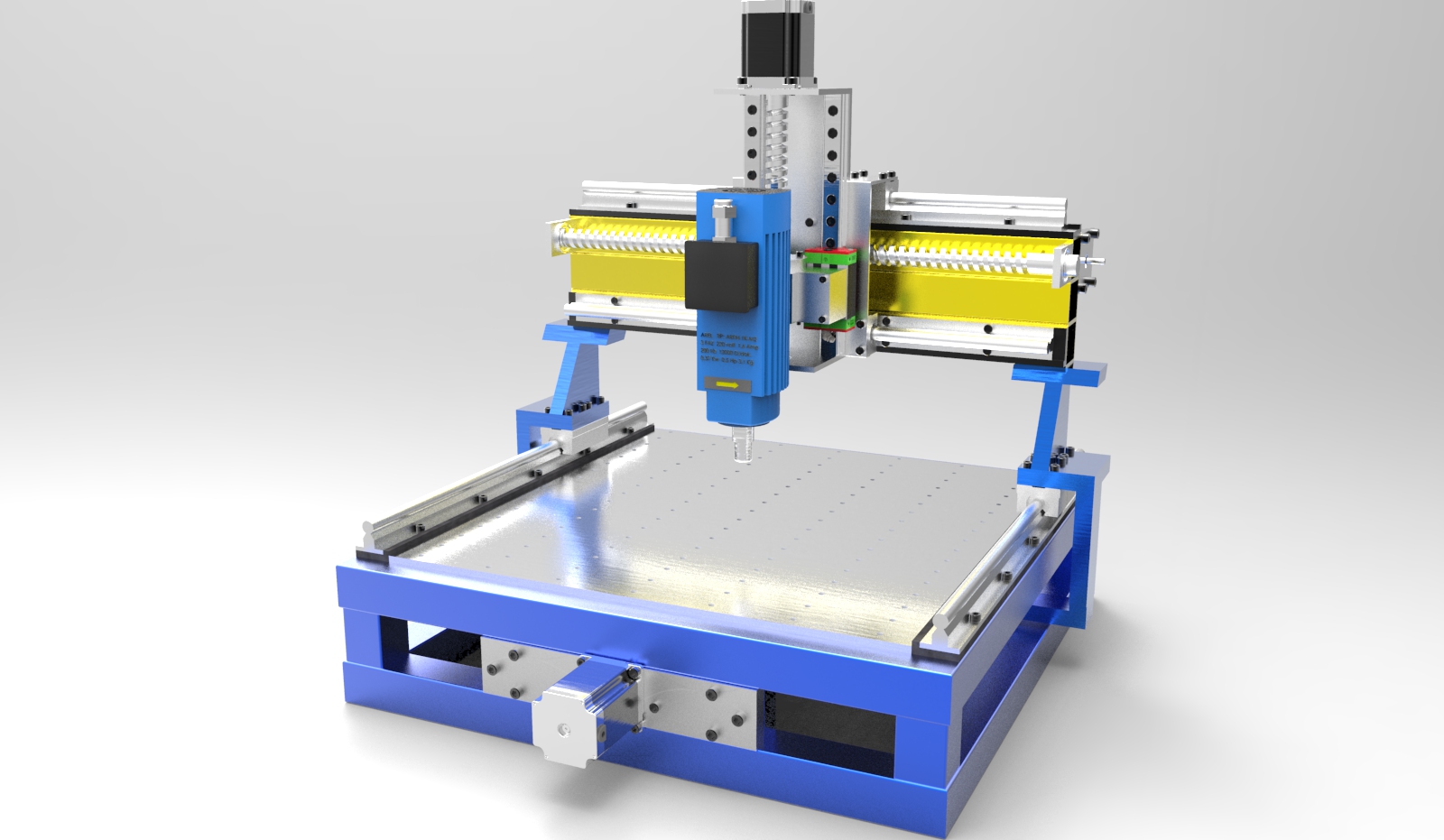

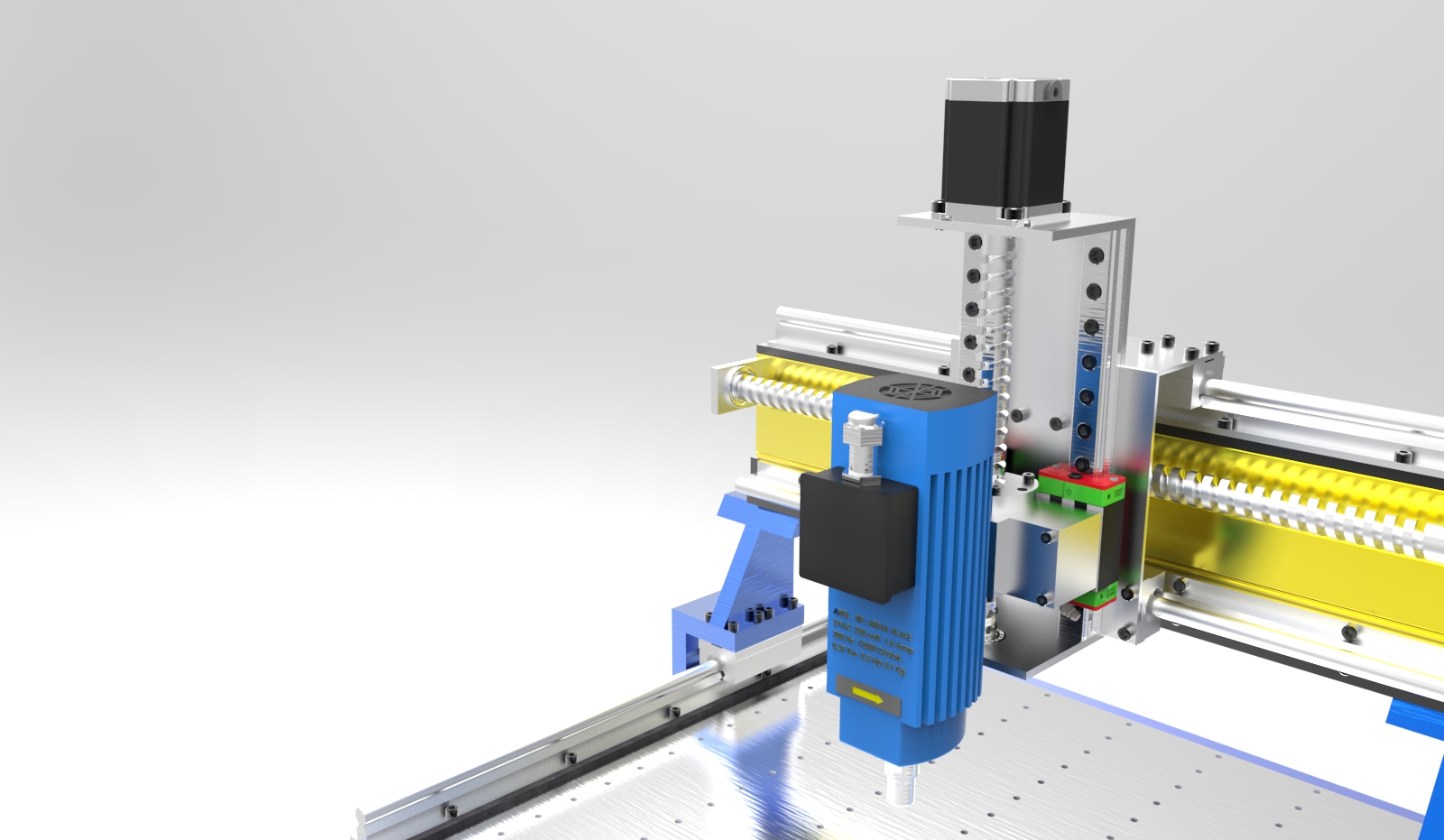

数控PCB雕刻机设计模型由计算机，雕刻机控制器，雕刻机主机三部分组成。工作原理：是通过计算机内配置的专用雕刻软件进行设计和排版，并由计算机把设计与排版的信息自动传送至雕刻机控制器中，再由控制器把这些信息转化成能驱动步进电机或伺服电机的带有功率的信号(脉冲串)，控制雕刻机主机生成X，Y，Z三轴的雕刻走刀路基径。
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
作者
爱创工作室
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  abgoosht2 - Copy.sldprt | 42.5K |
| 2 | abgoosht2.sldprt | 42.5K |
| 3 | arel motor-1.sldprt | 690.0K |
| 4 | ball screw rabet.sldprt | 40.5K |
| 5 | ball screw rom 20 mm.sldprt | 167.0K |
| 6 | ball screw structure 20- 562.5.sldprt | 145.0K |
| 7 | ball screw z axis.sldprt | 109.5K |
| 8 | base structure(qooti) 55 cm.sldprt | 55.0K |
| 9 | bear lock nuts.sldprt | 36.0K |
| 10 | HGH rail.sldprt | 49.0K |
| 11 | HIWIN Corporation-HGH-20-CA.sldprt | 3.76M |
| 12 | instrument ball bearing_68_am_AFBMA 12.1.4.1 - 0150-21 - 26,DE,AC,26_68.sldprt | 209.0K |
| 13 | instrument ball bearing_68_am_AFBMA 12.1.4.1 - 0200-32 - 18,DE,NC,18_68.sldprt | 90.0K |
| 14 | instrument ball bearing_68_am_AFBMA 12.1.4.1 - 0200-32 - 18,SI,NC,18_68.sldprt | 43.5K |
| 15 | linear guide znt SBR12 rom.sldprt | 41.5K |
| 16 | linear guide znt SBR12.sldprt | 41.5K |
| 17 | paye.sldprt | 39.0K |
| 18 | posht motori.sldprt | 47.0K |
| 19 | qooti 532 mm.sldprt | 39.0K |
| 20 | qooti tasme.sldprt | 39.0K |
| 21 | rabet.sldprt | 37.0K |
| 22 | socket head cap screw_am_B18.3.1M - 4 x 0.7 x 65 Spline SHCS -- 20NSP.sldprt | 46.5K |
| 23 | socket head cap screw_am_B18.3.1M - 5 x 0.8 x 10 Spline SHCS -- 10NSP.sldprt | 46.5K |
| 24 | socket head cap screw_am_B18.3.1M - 5 x 0.8 x 12 Spline SHCS -- 12NSP.sldprt | 46.5K |
| 25 | socket head cap screw_am_B18.3.1M - 5 x 0.8 x 16 Hex SHCS -- 16NHX.sldprt | 42.5K |
| 26 | socket head cap screw_am_B18.3.1M - 5 x 0.8 x 16 Spline SHCS -- 16NSP.sldprt | 46.5K |
| 27 | socket head cap screw_am_B18.3.1M - 5 x 0.8 x 8 Hex SHCS -- 8NHX.sldprt | 42.5K |
| 28 | socket head cap screw_am_B18.3.1M - 5 x 0.8 x 8 Spline SHCS -- 8NSP.sldprt | 46.5K |
| 29 | socket head cap screw_am_B18.3.1M - 6 x 1.0 x 10 Hex SHCS -- 10NHX.sldprt | 42.5K |
| 30 | socket head cap screw_am_B18.3.1M - 6 x 1.0 x 10 Spline SHCS -- 10NSP.sldprt | 46.5K |
| 31 | socket head cap screw_am_B18.3.1M - 6 x 1.0 x 16 Spline SHCS -- 16NSP.sldprt | 46.5K |
| 32 | Stepper motor NEMA 23HS7430 - Copy___ _________.sldprt | 447.5K |
| 33 | Stepper motor NEMA 23HS7430___ _________.sldprt | 445.5K |
| 34 | table.sldprt | 65.5K |
| 35 | tasme 50cm rom.sldprt | 36.5K |
| 36 | tasme 50cm.sldprt | 36.5K |
| 37 | tasme bolboring.sldprt | 38.0K |
| 38 | vagon zant SBR12uu.sldprt | 46.5K |
| 39 | z structure 2.sldprt | 38.5K |
| 40 | z structure motor.sldprt | 38.0K |
| 41 | znt sfu ball screw mohre.sldprt | 39.0K |
| 42 | znt sfu ball screw.sldprt | 39.0K |
| 43 |  数控PCB板雕刻机.SLDASM | 9.17M |
| 44 |  数控PCB板雕刻机.STEP | 29.78M |
