图纸描述

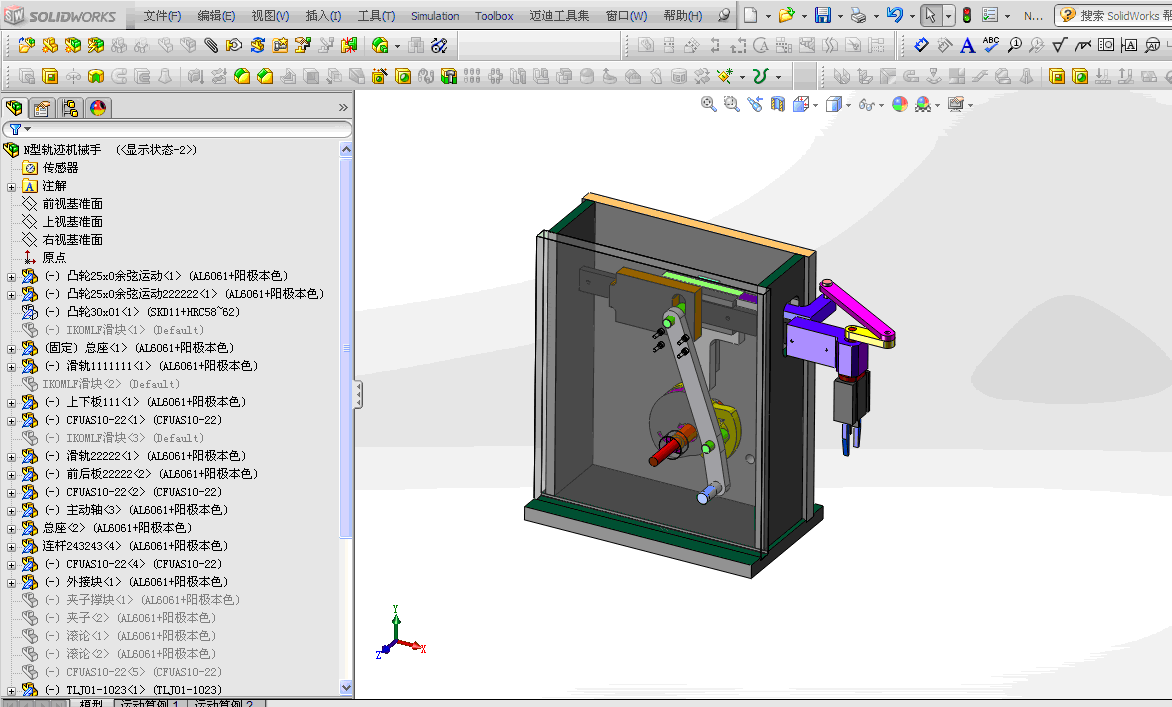

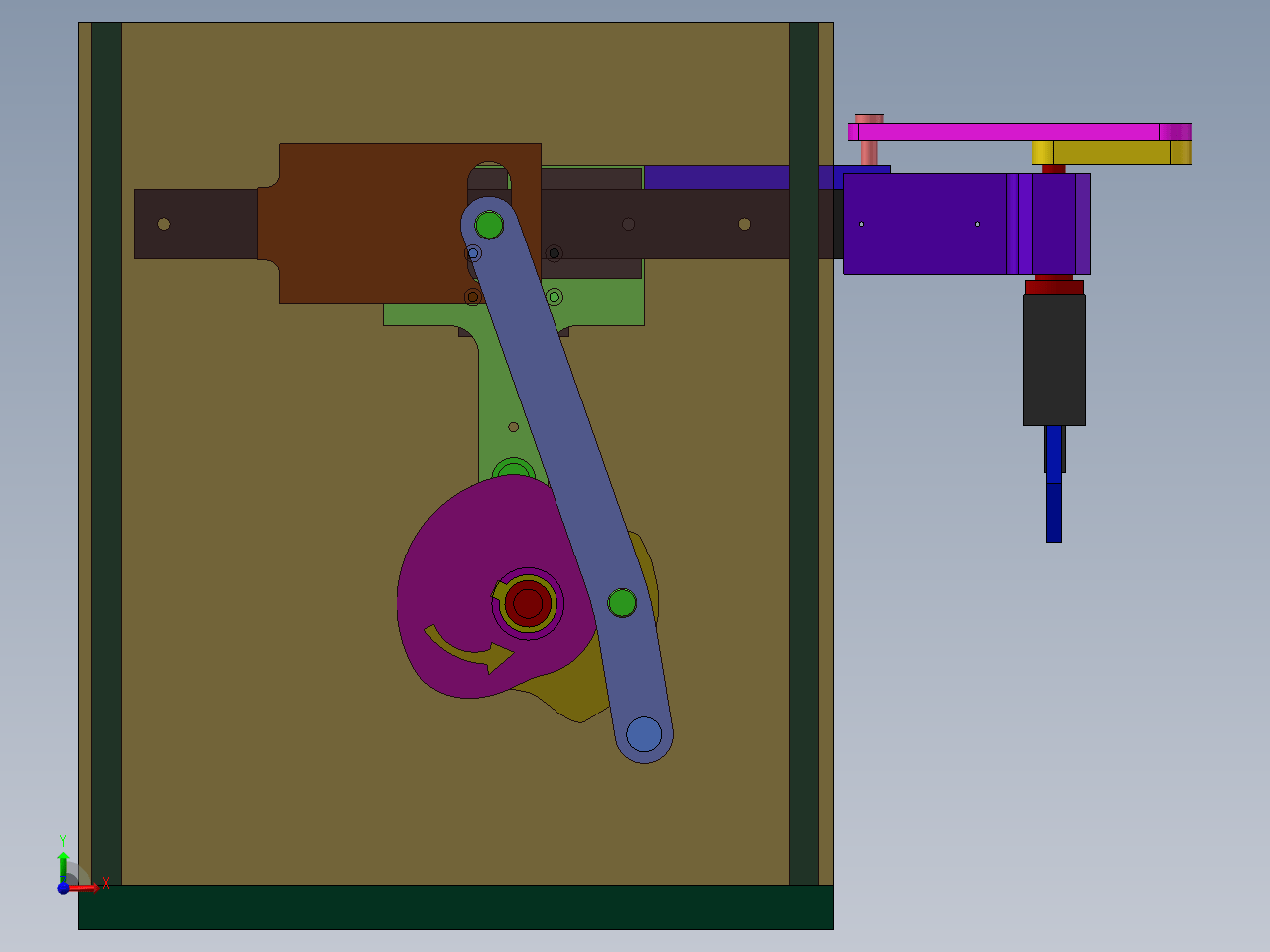

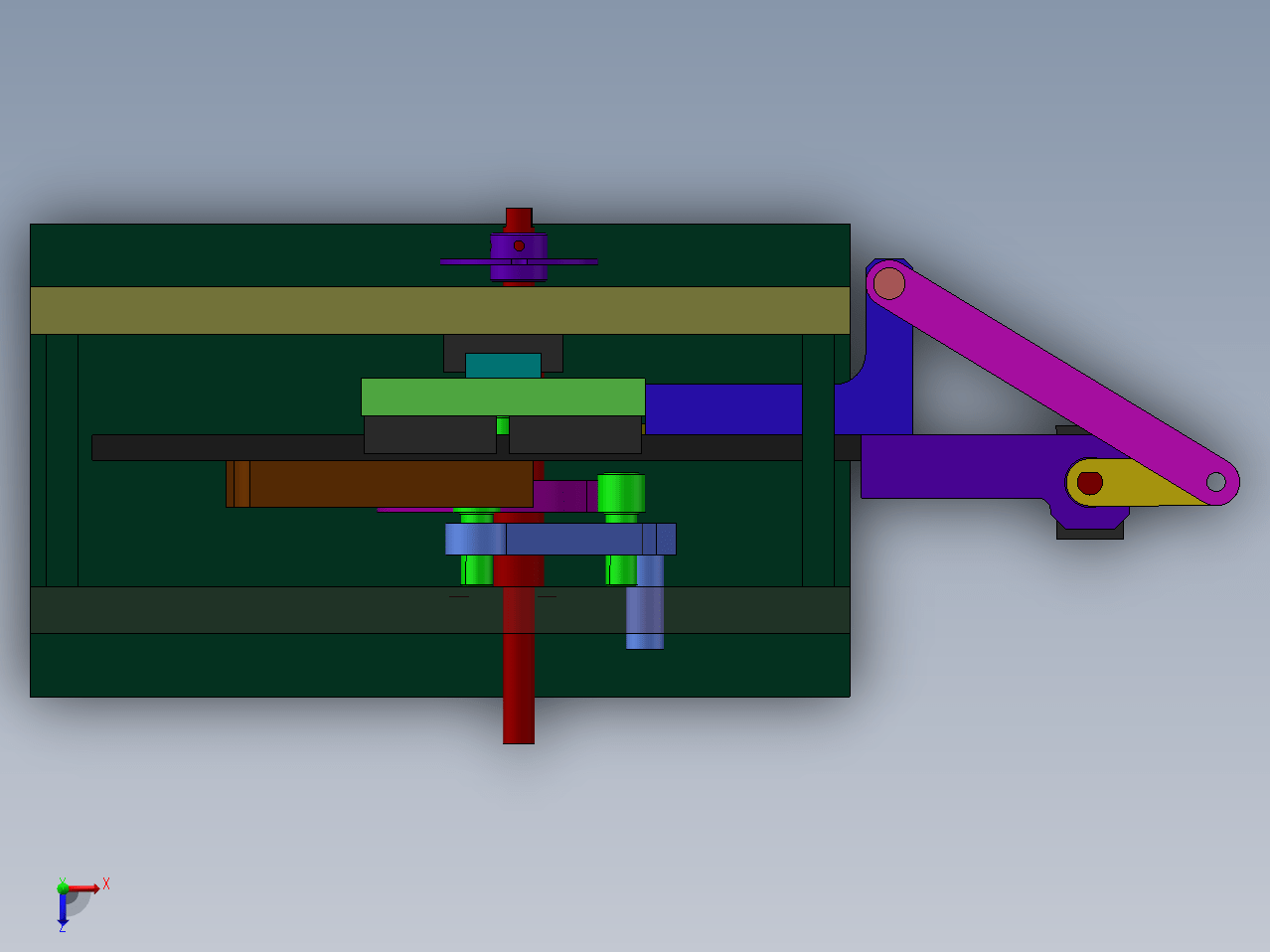

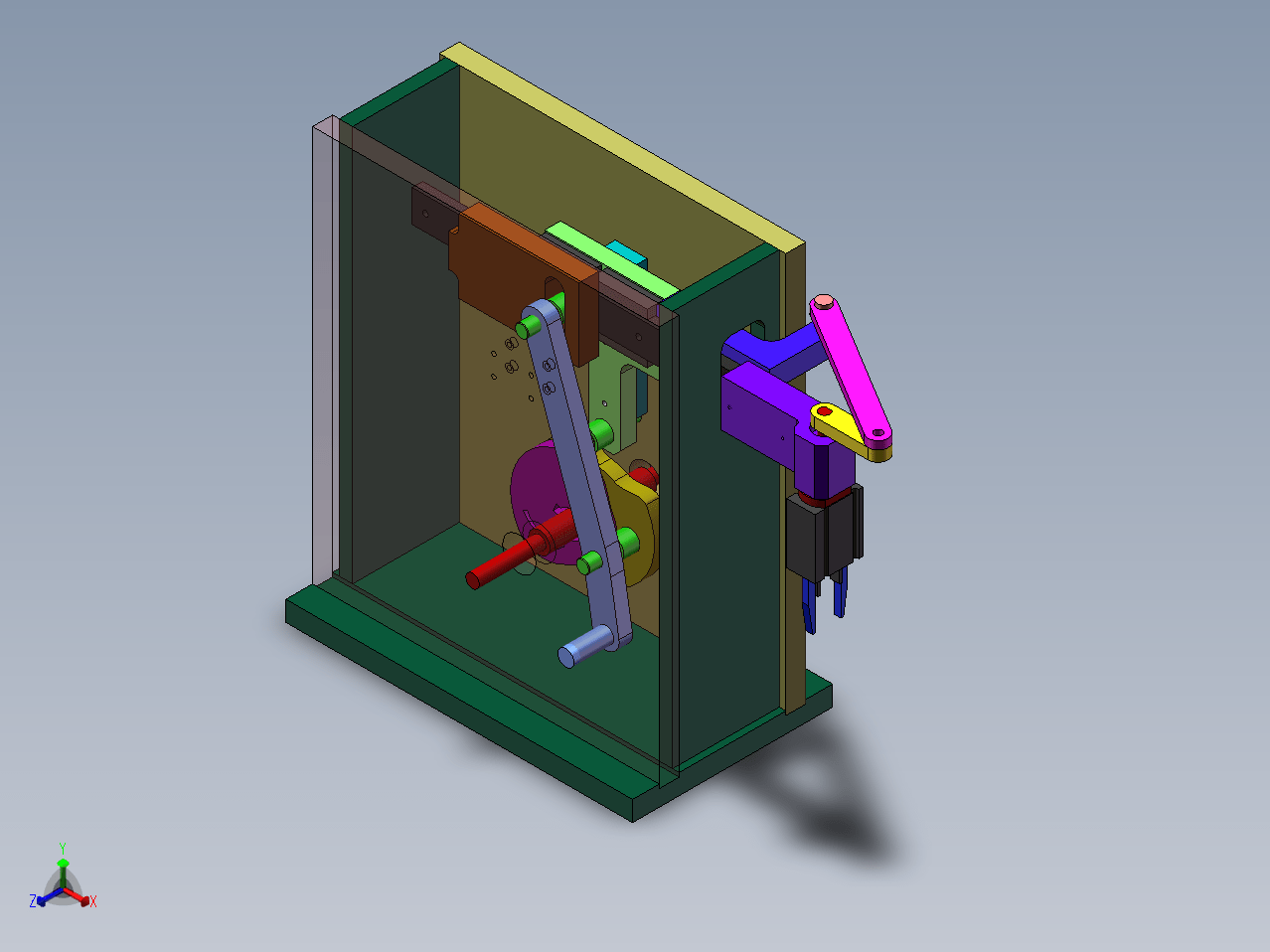

凸轮机械手可转向,是做设备的好模型，建议管理一级推荐，此设备装置是SW2012设计，该机构为双凸轮连杆机构，我经常用于自动化设备中。此机构运动的轨迹为门字型轨迹，用于抓取与放置物品，另外特意附加设计一带有翻转90度等特点。假如产品在第一工位是横向状态，凸轮机械手抓取产品放置到第二工位时，产品可自动转向为竖向状态。即完成了抓取特点又完成了转向特点！此机构有精度高效率快稳定等特点！

下载需要5金币推广可免费下载

立即下载收藏

图纸信息

图纸ID ：675391

文件大小：4.08M

所需金币：5

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldprt、sldasm、slddrw

软件版本：Solidworks 2012

作者

WX_201108

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	CFUAS10-22.SLDPRT	276.5K
2	N型轨迹机械手.SLDASM	4.85M
3	TLJ01-1023.SLDDRW	934.0K
4	TLJ01-1023.SLDPRT	331.0K
5	上下板111.sldprt	373.5K
6	主动轴.sldprt	269.0K
7	凸轮25x0余弦运动.SLDPRT	360.0K
8	凸轮25x0余弦运动222222.SLDPRT	294.5K
9	凸轮30x01.SLDPRT	337.0K
10	前后板22222.sldprt	300.5K
11	外接块.sldprt	407.0K
12	夹子.sldprt	283.0K
13	夹子222.sldprt	235.0K
14	夹子撑块.sldprt	265.0K
15	总座.sldprt	292.5K
16	旋转夹子.sldasm	151.5K
17	旋转轴75758.sldprt	317.0K
18	滑轨1111111.sldprt	217.5K
19	滑轨22222.sldprt	284.0K
20	滚论.sldprt	198.5K
21	箱体.sldprt	308.0K
22	连杆243243.sldprt	220.5K
