自动运行升降机

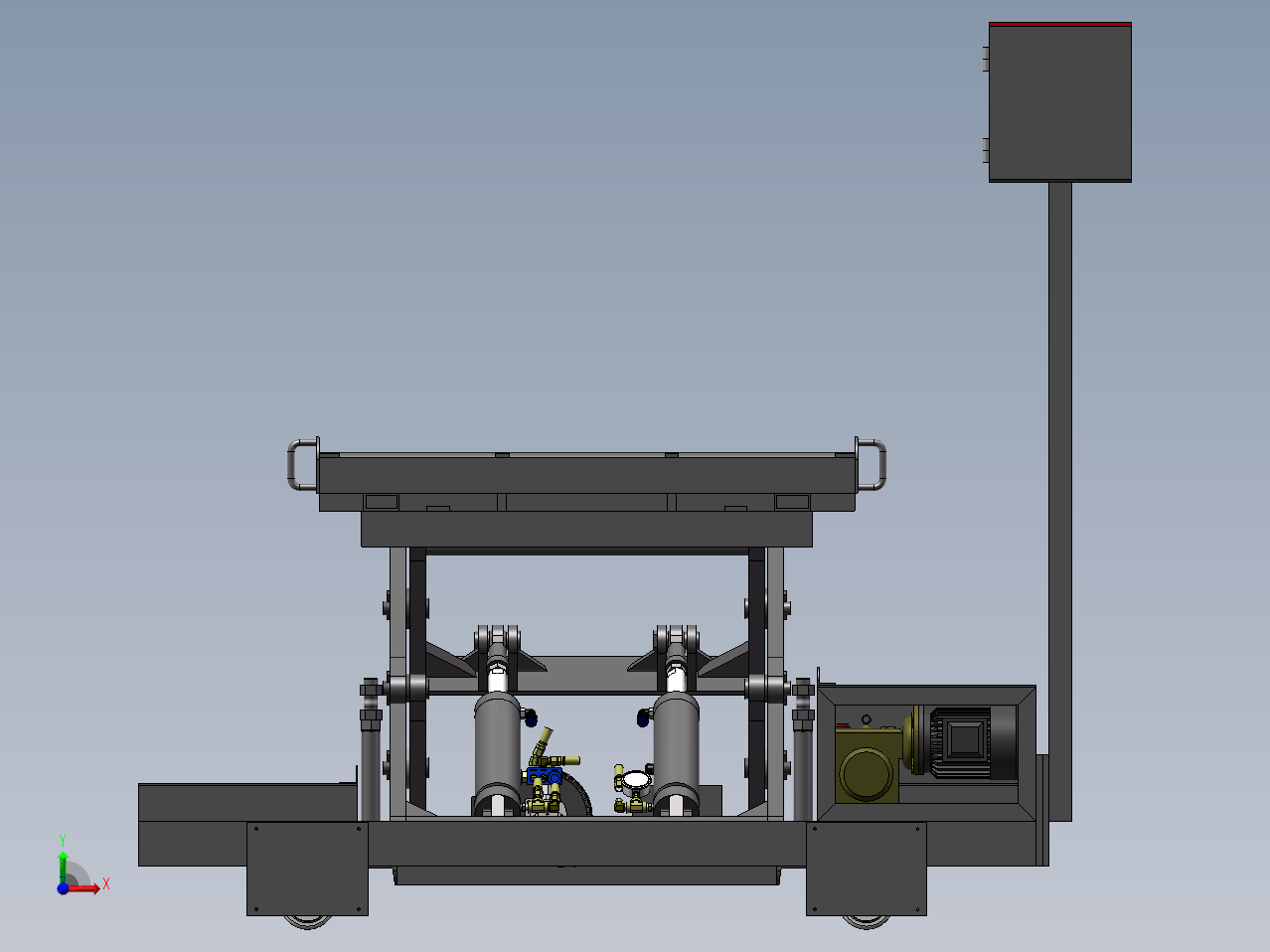

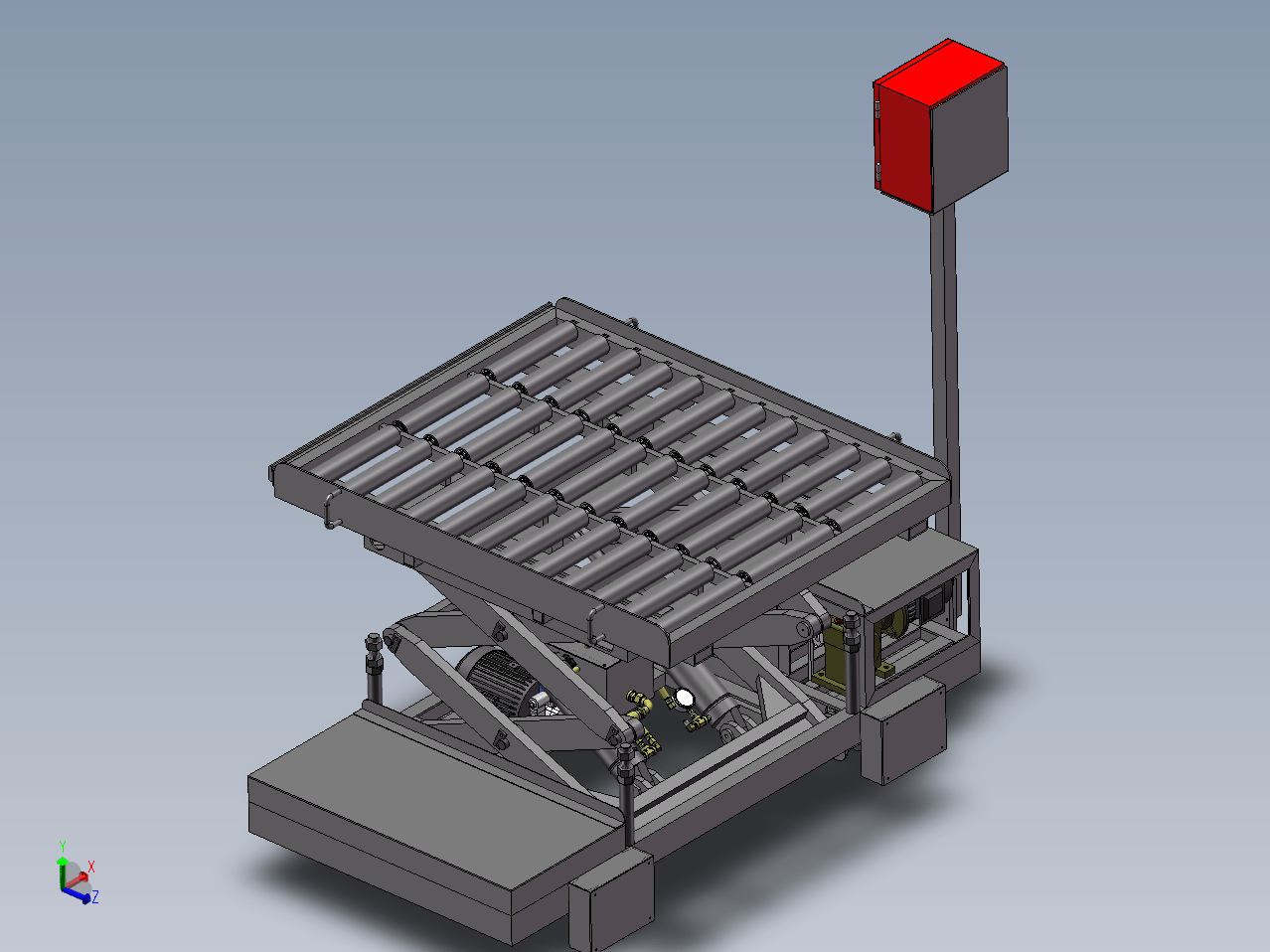

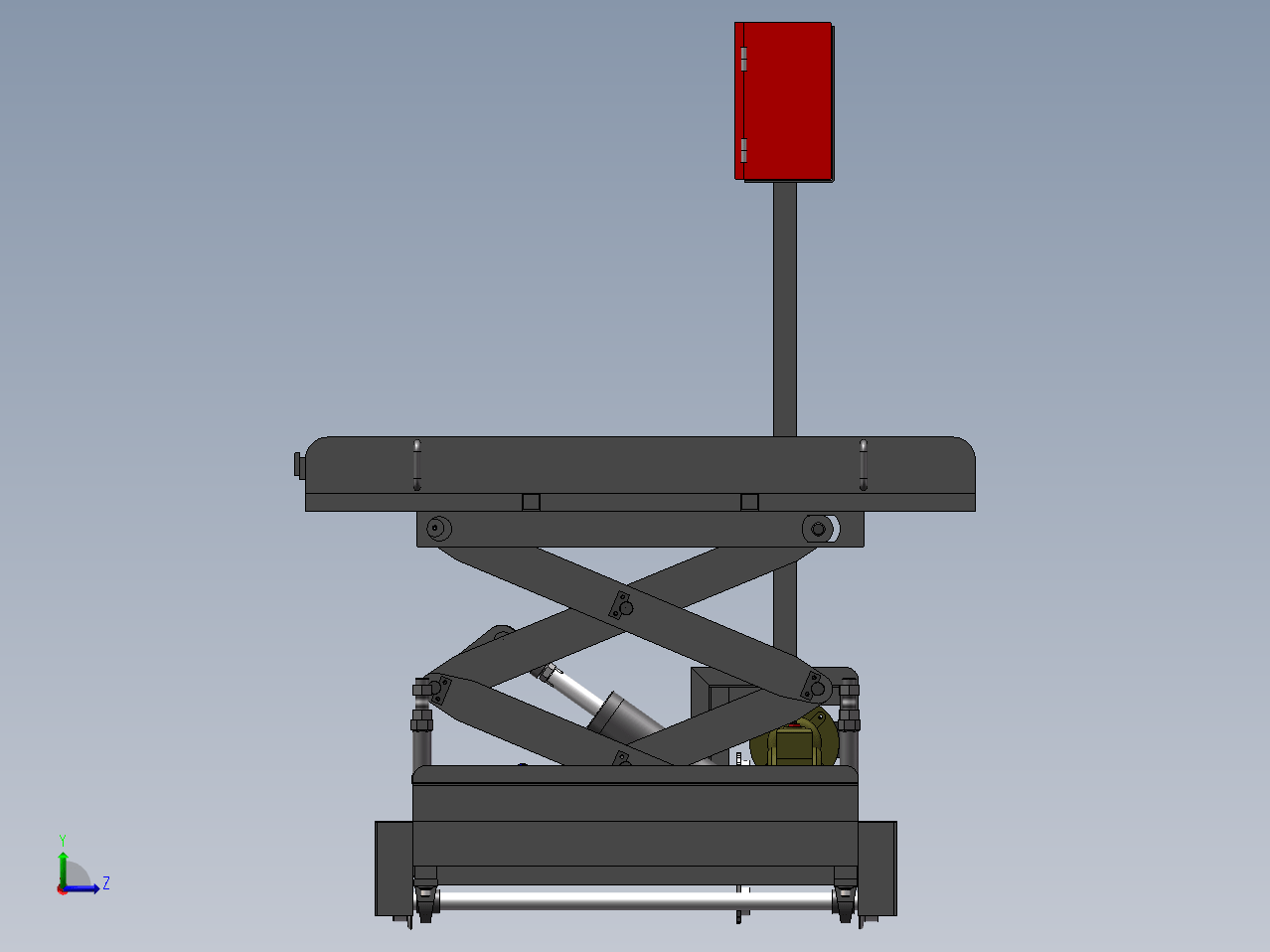

图纸描述
本机可前后自动运行，同时可上下自动升降，可载重500kg,按设定路径进行运行且可靠，电控部分采PLC控制，上下升降高度可方便调节，成本低实用价值高,加工图，BOM材料清单全，可直接加工。
下载需要28金币 推广可免费下载
立即下载 收藏
图纸信息
作者
清风拂面
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1-4PT油压表（0～5000psi）（0～350kg-cm²）A.SLDPRT | 512.0K |
| 2 | 100A.sldprt | 167.5K |
| 3 | 3-4PH变1-2PT90度.SLDPRT | 295.5K |
| 4 | 3-4PH变1-2PT90度A.SLDPRT | 315.0K |
| 5 | 3-4PH直接A.SLDPRT | 356.5K |
| 6 | 3-4双内牙直接A.SLDPRT | 254.5K |
| 7 | 3-4双直油管零件.SLDPRT | 461.0K |
| 8 | 3-4双直油管零件A.SLDPRT | 463.5K |
| 9 | 3-4油管弯头A.SLDPRT | 345.5K |
| 10 | 3-8PH45°.SLDPRT | 378.5K |
| 11 | 3-8PH45°A.SLDPRT | 380.0K |
| 12 | 3-8PH90度.SLDPRT | 282.5K |
| 13 | 3-8PH90度A.SLDPRT | 284.0K |
| 14 | 3-8PH直接A.SLDPRT | 310.5K |
| 15 | 3-8PT直接A.SLDPRT | 319.5K |
| 16 | 3-8三通内牙A.SLDPRT | 444.0K |
| 17 | 3-8内牙直接A.SLDPRT | 259.5K |
| 18 | 3-8双直油管 .SLDPRT | 441.0K |
| 19 | 3-8双直油管 A.SLDPRT | 452.5K |
| 20 | 3-8变1-4卜申A.SLDPRT | 327.5K |
| 21 | 3-8变10mm气缸接头A.sldprt | 356.5K |
| 22 | 6206轴承A.SLDPRT | 165.0K |
| 23 | 750W电机.SLDPRT | 1022.5K |
| 24 | 750W电机A.SLDPRT | 1.02M |
| 25 | circlips for shaft--type a large gbA.sldprt | 619.0K |
| 26 | deep groove ball bearings gbA.sldprt | 3.63M |
| 27 | hexagon socket head cap screws gbA.sldprt | 14.39M |
| 28 | O型圈外径85-线径3A.SLDPRT | 165.5K |
| 29 | plain washers-n series-grade a gbA.sldprt | 1.03M |
| 30 | SI30万向轴承（内牙）A.SLDPRT | 313.0K |
| 31 | SJJ.sldasm-Part-135A.sldprt | 63.0K |
| 32 | SJJ.sldasm-Part-136A.sldprt | 63.0K |
| 33 | SJJ.sldasm-Part-137A.sldprt | 63.0K |
| 34 | SJJ.sldasm-Part-138A.sldprt | 63.0K |
| 35 | SJJ.sldasm-Part-143A.sldprt | 63.0K |
| 36 | SJJ.sldasm-Part-144A.sldprt | 63.0K |
| 37 | SJJ.sldasm-Part-146A.sldprt | 84.0K |
| 38 | SJJ.sldasm-Part-147A.sldprt | 66.5K |
| 39 | SJJ.sldasm-Part-148A.sldprt | 107.5K |
| 40 | SJJ.sldasm-Part-149A.sldprt | 96.0K |
| 41 | SJJ.sldasm-Part-150A.sldprt | 119.0K |
| 42 | SJJ.sldasm-Part-151A.sldprt | 66.5K |
| 43 | SJJ.sldasm-Part-152A.sldprt | 72.5K |
| 44 | SJJ.sldasm-Part-153A.sldprt | 66.5K |
| 45 | SJJ.sldasm-Part-154A.sldprt | 66.5K |
| 46 | SJJ.sldasm-Part-155A.sldprt | 64.0K |
| 47 | SJJ.sldasm-Part-156A.sldprt | 64.0K |
| 48 | SJJ.sldasm-Part-157A.sldprt | 96.0K |
| 49 | SJJ.sldasm-Part-158A.sldprt | 64.0K |
| 50 | SJJ.sldasm-Part-159A.sldprt | 64.0K |
| 51 | SJJ.sldasm-Part-160A.sldprt | 64.0K |
| 52 | SJJ.sldasm-Part-161A.sldprt | 64.0K |
| 53 | SJJ.sldasm-Part-162A.sldprt | 64.0K |
| 54 | SJJ.sldasm-Part-163A.sldprt | 64.0K |
| 55 | SJJ.sldasm-Part-164A.sldprt | 97.5K |
| 56 | SJJ.sldasm-Part-166A.sldprt | 68.5K |
| 57 | SJJ.sldasm-Part-167A.sldprt | 68.5K |
| 58 | SJJ.sldasm-Part-168A.sldprt | 66.5K |
| 59 | SJJ.sldasm-Part-169A.sldprt | 64.0K |
| 60 | SJJ.sldasm-Part-170A.sldprt | 66.5K |
| 61 | SJJ.sldasm-Part-171A.sldprt | 64.0K |
| 62 | SJJ.sldasm-Part-172A.sldprt | 66.5K |
| 63 | SJJ.sldasm-Part-173A.sldprt | 64.0K |
| 64 | SJJ.sldasm-Part-174A.sldprt | 66.5K |
| 65 | SJJ.sldasm-Part-175A.sldprt | 64.0K |
| 66 | SJJ.sldasm-Part-176A.sldprt | 72.0K |
| 67 | SJJ.sldasm-Part-198A.sldprt | 68.5K |
| 68 | SJJ.sldasm-Part-1A.sldprt | 85.0K |
| 69 | SJJ.sldasm-Part-210A.sldprt | 69.0K |
| 70 | SJJ.sldasm-Part-222A.sldprt | 69.0K |
| 71 | spring lock washers--normal type gbA.sldprt | 1.7M |
| 72 | UCP202A.SLDPRT | 442.5K |
| 73 | 上外连杆A.SLDPRT | 280.0K |
| 74 | 上部支架A.SLDPRT | 731.0K |
| 75 | 下内连杆A.SLDPRT | 223.5K |
| 76 | 关节轴AA.SLDPRT | 408.0K |
| 77 | 关节销卡块A.SLDPRT | 146.0K |
| 78 | 减速机 电机组A.SLDPRT | 2.65M |
| 79 | 前盖A.SLDPRT | 382.0K |
| 80 |  升降机.zip | 28.05M |
| 81 |  升降机A.SLDASM | 7.03M |
| 82 | 升降阀.sldprt | 3.49M |
| 83 | 升降阀A.sldprt | 3.68M |
| 84 | 右滚轮轴A.SLDPRT | 285.0K |
| 85 | 右站台A.SLDPRT | 394.5K |
| 86 | 右站台花纹板1A.SLDPRT | 128.5K |
| 87 | 右站台花纹板2A.SLDPRT | 128.0K |
| 88 | 右站台花纹板3A.SLDPRT | 127.5K |
| 89 | 右站台角铁1A.SLDPRT | 158.5K |
| 90 | 右站台角铁2A.SLDPRT | 160.5K |
| 91 | 右站台角铁3A.SLDPRT | 164.5K |
| 92 | 后盖A.SLDPRT | 294.0K |
| 93 | 固定板A.SLDPRT | 179.0K |
| 94 | 垫片1A.SLDPRT | 148.0K |
| 95 | 垫片2A.SLDPRT | 242.5K |
| 96 | 垫片3A.SLDPRT | 139.0K |
| 97 | 垫片4A.SLDPRT | 248.0K |
| 98 | 左滚轮轴A.SLDPRT | 247.0K |
| 99 | 左站台A.SLDPRT | 363.0K |
| 100 | 左站台花纹板A.SLDPRT | 129.0K |
| 101 | 带座轴承垫块A.SLDPRT | 176.0K |
| 102 | 底架A.SLDPRT | 700.0K |
| 103 | 底部支架A.SLDPRT | 408.5K |
| 104 | 心轴A.SLDPRT | 268.0K |
| 105 | 操作面A.SLDASM | 1005.5K |
| 106 | 操作面底盘A.SLDPRT | 668.0K |
| 107 | 操作面滚轮组A.sldasm | 614.0K |
| 108 | 支撑杆A.SLDPRT | 351.5K |
| 109 | 支撑杆尾端销A.SLDPRT | 393.0K |
| 110 | 永利白合 12A-1-80L A.sldprt | 158.0K |
| 111 | 油封USH-70(70X80X6)A.SLDPRT | 245.0K |
| 112 | 油箱A.SLDASM | 441.0K |
| 113 | 油箱A.SLDPRT | 490.0K |
| 114 | 油箱盖板A.SLDPRT | 196.0K |
| 115 | 油缸A.SLDASM | 1.09M |
| 116 | 油缸前端销A.SLDPRT | 393.0K |
| 117 | 油缸后盖销A.SLDPRT | 398.5K |
| 118 | 活塞A.SLDPRT | 308.0K |
| 119 | 滚轮A.SLDPRT | 256.0K |
| 120 | 滚轮护罩A.SLDPRT | 315.5K |
| 121 | 滚轮齿轮A.SLDPRT | 352.0K |
| 122 | 焊接板A.SLDPRT | 198.5K |
| 123 | 3-4PH变1-2PT90度.SLDPRT | 295.5K |
| 124 | 3-4双直油管零件.SLDPRT | 461.0K |
| 125 | 3-8PH45°.SLDPRT | 378.5K |
| 126 | 3-8PH90度.SLDPRT | 282.5K |
| 127 | 3-8双直油管 .SLDPRT | 441.0K |
| 128 | 750W电机.SLDPRT | 1022.5K |
| 129 | 升降阀.sldprt | 3.49M |
| 130 | 电机 齿轮泵组.SLDASM | 1.11M |
| 131 | 齿轮泵（CPY-5.8R008J）.SLDPRT | 1.26M |
| 132 | 电机 齿轮泵组.SLDASM | 1.11M |
| 133 | 电机 齿轮泵组.zip | 5.79M |
| 134 | 电机护罩A.SLDPRT | 361.0K |
| 135 | 电机齿轮A.SLDPRT | 352.0K |
| 136 | 电箱A.SLDASM | 133.5K |
| 137 | 电箱体A.SLDPRT | 194.5K |
| 138 | 电箱盖A.SLDPRT | 195.0K |
| 139 | 短导套A.SLDPRT | 255.5K |
| 140 | 线路管道A.SLDPRT | 191.5K |
| 141 | 缸筒A.SLDPRT | 204.0K |
| 142 | 耐磨带20-2.5A.SLDPRT | 152.5K |
| 143 | 自润轴承A.SLDPRT | 156.5K |
| 144 | 轴垫板A.SLDPRT | 159.0K |
| 145 | 轴承杆A.SLDPRT | 192.0K |
| 146 | 长导套A.SLDPRT | 259.5K |
| 147 | 防尘圈DHS-40A.SLDPRT | 199.0K |
| 148 | 齿轮泵（CPY-5.8R008J）.SLDPRT | 1.26M |
| 149 | 齿轮泵（CPY-5.8R008J）A.SLDPRT | 1.28M |
| 150 |  升降机配件明细.pdf | 118.97K |
| 151 | 001滚轮.pdf | 118.51K |
| 152 | 002滚轮心轴.pdf | 114.52K |
| 153 | 003滚轮两侧定位架.pdf | 125.97K |
| 154 | 004滚轮中间定位架.pdf | 118.38K |
| 155 | 005滚轮垫片.pdf | 112.27K |
| 156 | 006模具挡块.pdf | 117.87K |
| 157 | 007滚轮支架.pdf | 146.89K |
| 158 | 008滚轮支架焊机图.pdf | 114.7K |
| 159 | 009滚轮部分组合图.pdf | 141.19K |
| 160 |  010升降机油尾端连接座.dwg | 128.65K |
| 161 | 011油缸连接座.dwg | 137.19K |
| 162 | 012 013上下支架连接座.dwg.dwg | 144.89K |
| 163 | 014 015 016 017配件.dwg | 234.7K |
| 164 | 018 019配件.dwg | 157.25K |
| 165 | 020 021 022 023垫片.dwg | 256.21K |
| 166 | 024固定板二.dwg | 91.71K |
| 167 | 025底部支架.dwg | 85.3K |
| 168 | 026上部支架.dwg | 123.21K |
| 169 | 027 028 029 030升降机加工图-001.dwg | 236.7K |
| 170 | 031操作面底盘.dwg | 190.74K |
| 171 | 032连杆固定架.dwg | 194.01K |
| 172 | 033油箱盖板.dwg | 85.26K |
| 173 | 034油箱.dwg | 86.87K |
| 174 | 035支撑杆.dwg | 119.32K |
| 175 | 036电机护罩.dwg | 107.2K |
| 176 | 037电箱管道.dwg | 82.21K |
| 177 | 038固定板.dwg | 96.8K |
| 178 | 039行走滚轮.dwg | 96.49K |
| 179 | 041 042 43 44滚轮轴.dwg | 174.64K |
| 180 | 045 046马达链轮.dwg | 107.01K |
| 181 | 047右站台.dwg | 86.96K |
| 182 | 048左站台.dwg | 84.28K |
| 183 | 049底架.dwg | 208.15K |
| 184 | 050安装示意图.dwg | 913.11K |
| 185 | 051下料单.dwg | 89.58K |
| 186 | 057活塞.dwg | 107.66K |
| 187 | 058油缸心轴.dwg | 120.14K |
| 188 | 059油缸组合图.dwg | 158.67K |
| 189 | 060前盖.dwg | 133.44K |
| 190 | 061后盖.dwg | 110.69K |
| 191 | 062缸筒.dwg | 134.89K |
| 192 | 063升降机油尾端连接座.dwg | 176.13K |
| 193 | 064油缸明细表.dwg | 274.5K |
| 194 | 40滚轮护罩.dwg | 109.89K |
| 195 | 52支架.dwg | 145.21K |
| 196 | 53、54长短轴套.dwg | 160.01K |
| 197 | 55电箱.dwg | 81.69K |
| 198 | 56电箱折弯.dwg | 70.73K |
| 199 |  开拔网www.sanweimoxing.com_ | 115.43K |
| 200 | 图片 实物图片集合.pdf | 190.06M |
