收送卷机
图纸描述

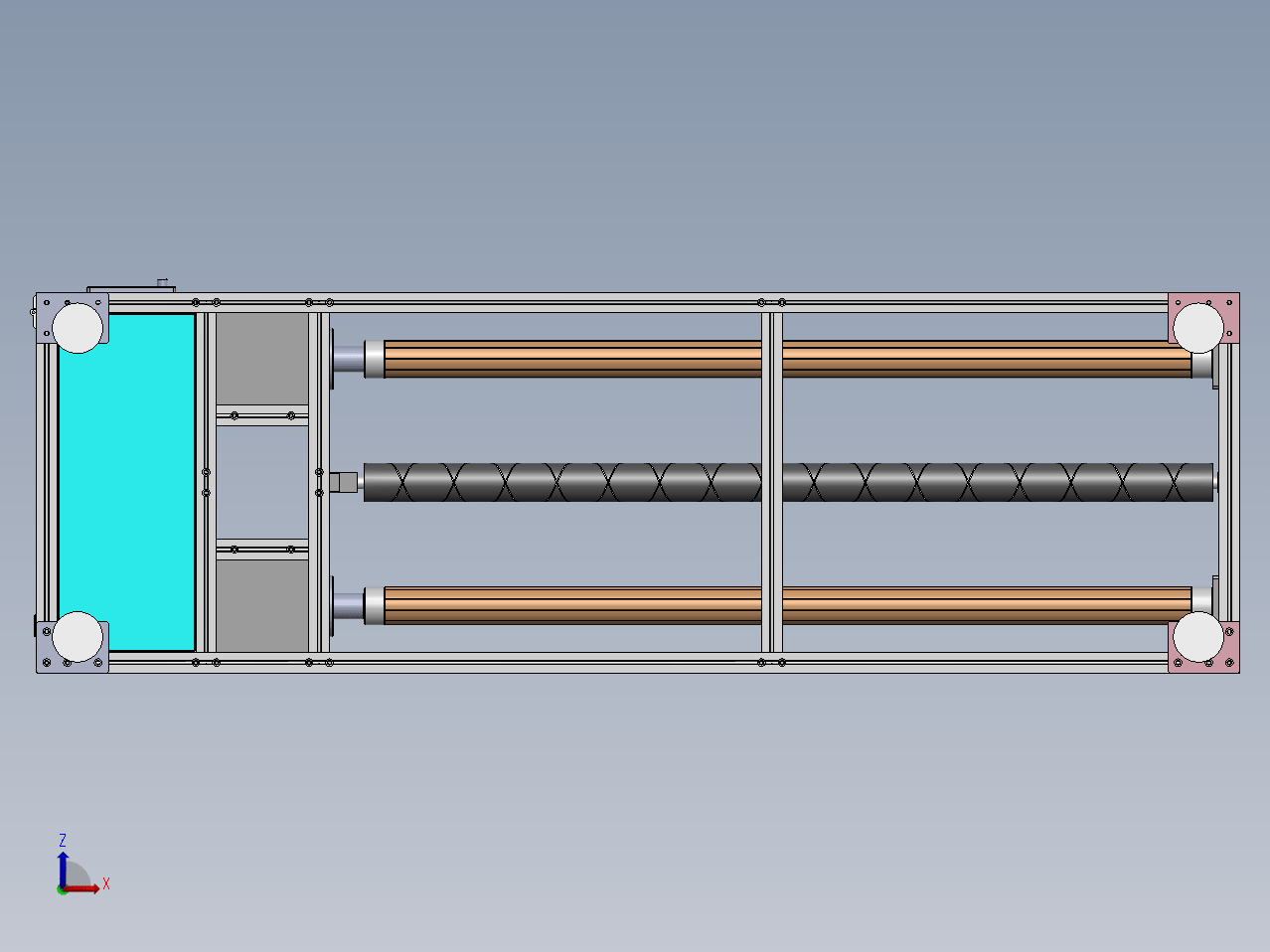

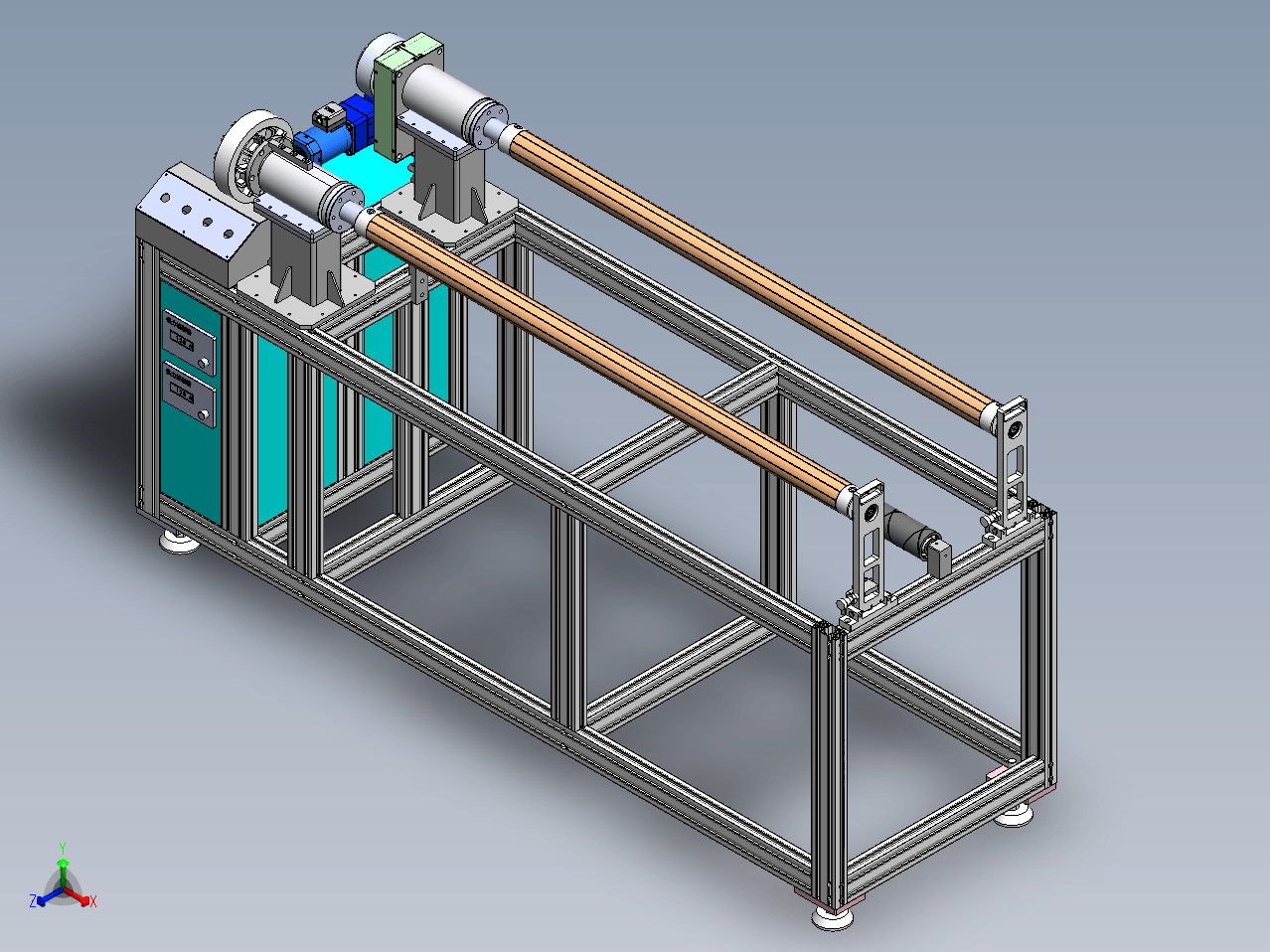

收送卷机，采用磁粉制动器和离合器来控制收放卷的张力。并使用编码器来控制计算收放卷长度。收卷采用精研调速电机进行收卷。气胀轴采用悬臂+辅助支撑方式进行旋转。方便更换卷料。
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
作者
CAD呀
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  RYDMJ1600-00 收放卷机.SLDASM | 9.58M |
| 2 |  RYDMJ1600-003-展平辊.SLDPRT | 1.28M |
| 3 | RYDMJ1600-01-00 放卷组件.sldasm | 522.65K |
| 4 | RYDMJ1600-01-001 瓦片式气涨轴.SLDPRT | 228.09K |
| 5 | RYDMJ1600-01-002-安装板.sldprt | 173.52K |
| 6 | RYDMJ1600-01-003-旋转轴.sldprt | 172.68K |
| 7 | RYDMJ1600-01-004-导向环.SLDPRT | 129.4K |
| 8 | RYDMJ1600-01-005-挡圈.SLDPRT | 69.78K |
| 9 | RYDMJ1600-01-006-固定座.SLDPRT | 131.01K |
| 10 | RYDMJ1600-01-007-立板.SLDPRT | 125.88K |
| 11 | RYDMJ1600-01-008-安装底座.SLDPRT | 195.33K |
| 12 | RYDMJ1600-01-009-防旋条.SLDPRT | 99.53K |
| 13 | RYDMJ1600-01-010-轴套.SLDPRT | 77.7K |
| 14 | RYDMJ1600-01-011 瓦片式气涨轴.SLDPRT | 237.89K |
| 15 | RYDMJ1600-01-012-收卷旋转轴.SLDPRT | 176.66K |
| 16 | RYDMJ1600-01-013-磁粉离合器安装板.SLDPRT | 202.83K |
| 17 | RYDMJ1600-01-014-防护罩.SLDPRT | 165.65K |
| 18 | RYDMJ1600-01-015-链轮-08B-T15-D15.SLDPRT | 525.01K |
| 19 | RYDMJ1600-01-016-链轮-08B-T28.SLDPRT | 338.08K |
| 20 | RYDMJ1600-01-017-轴套.SLDPRT | 104.16K |
| 21 | RYDMJ1600-01-018-安装轴.SLDPRT | 172.67K |
| 22 | RYDMJ1600-01-019-法兰.SLDPRT | 170.81K |
| 23 | RYDMJ1600-01-020-六角棒.SLDPRT | 141.33K |
| 24 | RYDMJ1600-02-00 收卷组件.SLDASM | 3.74M |
| 25 | RYDMJ1600-02-00 收料组件.SLDASM | 3.25M |
| 26 | RYDMJ1600-03-00 喷墨改善组件.sldasm | 664.48K |
| 27 | RYDMJ1600-03-001 安装板.SLDPRT | 290.33K |
| 28 | RYDMJ1600-03-002 安装底座.SLDPRT | 216.44K |
| 29 | RYDMJ1600-03-003 左安装底座.SLDPRT | 222.14K |
| 30 | RYDMJ1600-04-00 从动组件.sldasm | 595.08K |
| 31 | RYDMJ1600-04-001-调节板.SLDPRT | 126.11K |
| 32 | RYDMJ1600-04-002-前调节板.SLDPRT | 122.33K |
| 33 | RYDMJ1600-05-00 辅助支撑组件.sldasm | 1.28M |
| 34 | RYDMJ1600-05-001-立板.SLDPRT | 153.14K |
| 35 | RYDMJ1600-05-002-铰链板.SLDPRT | 207.21K |
| 36 | RYDMJ1600-05-003-轴承盖.SLDPRT | 96.73K |
| 37 | RYDMJ1600-05-004-调节块.SLDPRT | 130.54K |
| 38 | RYDMJ1600-05-005-旋转轴.SLDPRT | 85.55K |
| 39 | RYDMJ1600-05-006-柱塞板.SLDPRT | 106.95K |
| 40 | RYDMJ1600-06-00 机架组件.SLDASM | 3.03M |
| 41 | RYDMJ1600-06-001-机架.SLDPRT | 14.65M |
| 42 | RYDMJ1600-06-002-地脚板.SLDPRT | 111.69K |
| 43 | RYDMJ1600-06-003-控制板.SLDPRT | 112.7K |
| 44 | RYDMJ1600-06-004-下封板.SLDPRT | 160.43K |
| 45 | RYDMJ1600-06-005-电箱右侧门.SLDPRT | 399.15K |
| 46 | RYDMJ1600-06-006-底部封板.SLDPRT | 194.48K |
| 47 | RYDMJ1600-06-007-背板.SLDPRT | 160.36K |
| 48 | RYDMJ1600-06-008-操作面板.SLDPRT | 287.35K |
| 49 | RYDMJ1600-06-009-操作板.SLDPRT | 177.8K |
| 50 | 原滚筒模拟.SLDPRT | 140.57K |
| 51 | 可调式门吸.SLDPRT | 131.14K |
| 52 | 合页 40x40.SLDPRT | 145.5K |
| 53 | 圆螺母用止动垫圈27 GB╱T 858.sldprt | 123.3K |
| 54 | 小圆螺母M27×1.5 GB╱T 810.sldprt | 126.15K |
| 55 | 张力控制器-KM.SLDPRT | 1.97M |
| 56 | 怡和达 自锁型柱塞 ZAE51-M16.SLDPRT | 117.76K |
| 57 | 拉手 LS523.sldprt | 231.86K |
| 58 | 深沟球轴承 6006-2RS GB╱T 276.sldprt | 1.47M |
| 59 | 深沟球轴承6208-2RZ GB╱T 276.SLDPRT | 175.04K |
| 60 | 磁粉离合器-YS-A2-1.2KG-严新.SLDPRT | 692.8K |
| 61 | 空心轴型磁粉式制动器 YS-B2-5 严新.SLDPRT | 467.7K |
| 62 | 精研减速电机 120YS02 YX.sldprt | 33.45K |
| 63 | 精研减速电机 120YS02-90GF-RT.sldprt | 491.94K |
| 64 | 精研减速电机 120YS02-90GM10.sldprt | 249.3K |
| 65 | 精研减速电机 120YS02-90YS120G.sldprt | 652.79K |
| 66 | 精研减速电机 120YS02-JXH-S.sldprt | 431.88K |
| 67 | 精研减速电机 120YS02-JXH-X.sldprt | 1008.96K |
| 68 | 精研减速电机 120YS02.SLDASM | 2.29M |
| 69 | 调整地脚-D98-M20-120.SLDPRT | 112.07K |
| 70 | 轴用弹性挡圈40 GB╱T 894.SLDPRT | 85.7K |
| 71 | 链条08B-T15-T28-A127-42节.SLDPRT | 1.09M |
| 72 | 镜向RYDMJ1600-06-002-地脚板.SLDPRT | 48.77K |
