圆锥滚子外观检测机仅供思路参考!圆锥滚子经过上料机上料后进入皮带线，经过皮带线时对侧面进行视觉检测，视觉检测完后进入滚桶进行涡流检测。

圆锥滚子外观检测机
首页>图纸库>机械设备>试验/测试设备2024-11-22报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
29
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

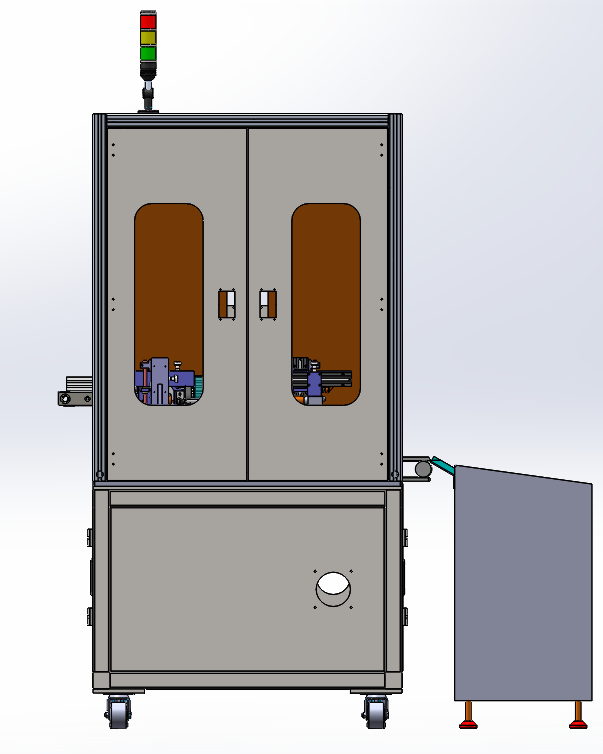

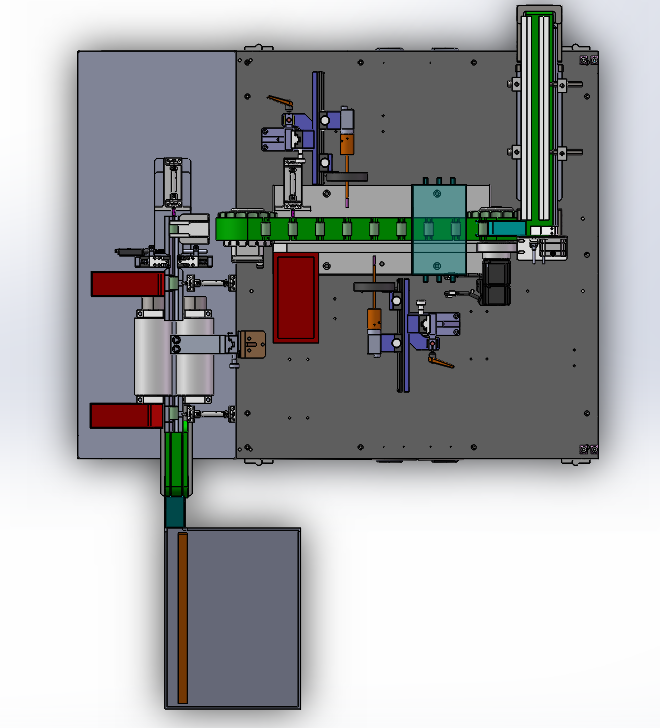

圆锥滚子外观检测机仅供思路参考!圆锥滚子经过上料机上料后进入皮带线，经过皮带线时对侧面进行视觉检测，视觉检测完后进入滚桶进行涡流检测。
下载需要45金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：675305
文件大小：58.73M
所需金币：45
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm
软件版本：Solidworks 2020
作者
风华绝代
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 000HHPSNC8_l-TLZCg10321-001-R2.0.SLDPRT109.83K
2软件图标3 000HHPSNC8_r-TLZCg10321-001-R2.0.SLDPRT102.88K
3软件图标3 001.SLDPRT167.63K
4软件图标3 002.SLDPRT130.08K
5软件图标3 003.SLDPRT144.43K
6软件图标3 004.SLDPRT129.86K
7软件图标3 005.SLDPRT75.08K
8软件图标3 006.SLDPRT186.53K
9软件图标3 007.SLDPRT144.61K
10软件图标3 008.SLDPRT323.96K
11软件图标3 009.SLDPRT135.25K
12软件图标4 00上料机-YZ-SL.SLDASM2.95M
13软件图标4 00滚动工装-KF009.SLDASM709.09K
14软件图标3 010.SLDPRT108.9K
15软件图标4 0100滚子输送组件装配.SLDASM1022.73K
16软件图标3 0103链轮.SLDPRT306.64K
17软件图标3 0105链轮从动轴.SLDPRT104.83K
18软件图标3 0106从动轮滚桶.SLDPRT165.08K
19软件图标4 010700最新仪器组件-TQ-CCD.SLDASM356.07K
20软件图标4 010800操作屏部件-TQ-CCD.SLDASM1.34M
21软件图标3 0108从动轴涨紧块.SLDPRT163.47K
22软件图标3 0109主动链轮衬套.SLDPRT161.08K
23软件图标3 011.SLDPRT98.07K
24软件图标3 0111主动轮轴承.SLDPRT140.98K
25软件图标3 0114垫板.SLDPRT123.99K
26软件图标3 012.SLDPRT159.97K
27软件图标3 0120主动轴.SLDPRT125.25K
28软件图标3 0121从动轴防尘盖.SLDPRT132.99K
29软件图标3 0122从动轴防尘盖.SLDPRT149.89K
30软件图标3 0123主动轮防尘盖.SLDPRT111.85K
31软件图标3 0127分格盘.SLDPRT175.51K
32软件图标3 013.SLDPRT145.09K
33软件图标3 014.SLDPRT117.28K
34软件图标3 015.SLDPRT132.55K
35软件图标3 016.SLDPRT242.31K
36软件图标3 017.SLDPRT233.35K
37软件图标4 0200流水线-TQ-XG.SLDASM3.75M
38软件图标4 0200流水线-TQ-XG22.SLDASM3.01M
39软件图标4 0200端面拍照机构A面.SLDASM652.48K
40软件图标4 020100主动轮组件-TQ-XG.SLDASM719.47K
41软件图标3 020101主动轴-TQ-XG.SLDPRT150.63K
42软件图标3 020102主动轮-TQ-XG.SLDPRT160.99K
43软件图标3 0201主动轴安装板-TQ-XG.SLDPRT140.8K
44软件图标3 0201相机机架立板.SLDPRT123.8K
45软件图标4 020200端面探伤部件.SLDASM662.01K
46软件图标4 020200被动轮-TQ-XG.SLDASM684.13K
47软件图标3 020201固定架.SLDPRT120.57K
48软件图标3 020201被动轴-TQ-XG.SLDPRT135.73K
49软件图标3 020202被动轮-TQ-XG.SLDPRT118.88K
50软件图标3 020204滑台座.SLDPRT107.62K
51软件图标3 0202相机机架横板.SLDPRT105.04K
52软件图标3 0202被动轴安装板-TQ-XG.SLDPRT162.05K
53软件图标3 0203安装块-TQ-XG.SLDPRT92.13K
54软件图标3 0203横板垫块.SLDPRT119.47K
55软件图标3 0204封板-TQ-XG.SLDPRT109.51K
56软件图标3 0204横轴垫块.SLDPRT130.39K
57软件图标3 0205光源连接块.SLDPRT175.98K
58软件图标3 0206光源延伸架.SLDPRT145.21K
59软件图标3 0206封板-TQ-XG.SLDPRT82.86K
60软件图标3 0207调节小轴.SLDPRT207.5K
61软件图标3 0208小轴连接块.SLDPRT288.0K
62软件图标3 0210底板.SLDPRT131.79K
63软件图标3 0211加强筋.SLDPRT89.62K
64软件图标3 0212导向柱固定块.SLDPRT139.32K
65软件图标3 0213导向柱.SLDPRT71.6K
66软件图标3 0214连接块.SLDPRT141.75K
67软件图标3 02152安装脚2-TQ-XG.SLDPRT135.46K
68软件图标3 0215安装脚2-TQ-XG.SLDPRT136.52K
69软件图标3 0216过渡板-TQ-XG.SLDPRT101.79K
70软件图标3 03驱动滚-KF009.SLDPRT135.44K
71软件图标3 04机架-KF009.SLDPRT269.86K
72软件图标3 0501气缸安装板.SLDPRT136.63K
73软件图标3 0502剔料头.SLDPRT79.31K
74软件图标4 05下料组件-YZ-SL.SLDASM172.61K
75软件图标4 0600机架组装图.SLDASM1.35M
76软件图标3 0601顶封板.SLDPRT279.69K
77软件图标3 0602侧封板.SLDPRT241.8K
78软件图标3 0603机箱门.SLDPRT239.63K
79软件图标3 0604机箱侧封板.SLDPRT229.39K
80软件图标3 0605机箱侧封板.SLDPRT186.53K
81软件图标3 0606电控箱.SLDPRT974.28K
82软件图标3 0607欧标铝合金横樑40x40.SLDPRT194.73K
83软件图标3 0608欧标铝合金竖樑40x40.SLDPRT191.63K
84软件图标3 0609欧标铝合金立柱40x40.SLDPRT177.92K
85软件图标3 0611机箱大板.SLDPRT367.01K
86软件图标3 0613机架门.SLDPRT320.65K
87软件图标3 0614深咖啡色亚克力透视窗.SLDPRT56.36K
88软件图标3 0711收料盒.SLDPRT60.98K
89软件图标4 1-08-00.SLDASM1.27M
90软件图标3 1101连接块-TQ-PDTQ-SL.SLDPRT105.15K
91软件图标4 11护栏-TQ-PDTQ-SL.SLDASM92.24K
92软件图标3 1200欧标铝合金立柱40x40.SLDPRT176.39K
93软件图标3 21101连接块-TQ-PDTQ-SL.SLDPRT110.77K
94软件图标3 21102连接杆-TQ-PDTQ-SL.SLDPRT118.61K
95软件图标4 211护栏-TQ-PDTQ-SL.SLDASM87.66K
96软件图标3 4040A角件.SLDPRT76.83K
97软件图标3 4080-820.SLDPRT380.58K
98软件图标3 4080-L150-型材-淘宝-锦锐铝业.SLDPRT182.26K
99软件图标3 40型材-内置连接件+螺钉.SLDPRT111.92K
100软件图标4 40铝合金-滑块螺母-沉头螺钉M8X14-组件-304.SLDASM109.17K
101软件图标4 40铝合金-滑块螺母M8-组件-304.SLDASM87.92K
102软件图标4 40铝合金-滑块螺母M8X16-组件-304-无平垫.SLDASM104.09K
103软件图标4 40铝合金-滑块螺母M8X25-组件-304-无平垫.SLDASM87.04K
104软件图标3 57HS06B.SLDPRT702.25K
105软件图标3 6004ZZ哈尔滨深沟轴承.SLDPRT162.18K
106软件图标3 6005ZZ哈尔滨深沟轴承.SLDPRT180.69K
107软件图标3 6202ZZ.SLDPRT90.48K
108软件图标3 90GF-H-180-16.SLDPRT30.47K
109软件图标3 90GF-H-180-17.SLDPRT162.37K
110软件图标4 90GF-H-180_1.SLDASM34.01K
111软件图标4 90yt01-180(1).SLDASM1.38M
112软件图标4 90YT90G-3.SLDASM32.43K
113软件图标3 90YT90G-6.SLDPRT480.83K
114软件图标3 90YT90G-7.SLDPRT139.21K
115软件图标3 ajhag-m5-l15.SLDPRT181.49K
116软件图标3 BDC-25胀紧套上隆.SLDPRT151.72K
117软件图标4 CYCX4060.SLDASM236.21K
118软件图标3 DQA-20上隆C型弹型挡圈 轴用.SLDPRT59.57K
119软件图标3 GB894．1-86轴用弹性挡圈A型17-304.SLDPRT79.5K
120软件图标3 GB╱T 70.1-2008[内六角圆柱头螺钉M8×35].SLDPRT156.86K
121软件图标3 GB／T1096-1979普通平键A型5×32-304.SLDPRT96.7K
122软件图标3 GB／T1096-1979普通平键A型5×85-XG.SLDPRT97.56K
123软件图标3 GB／T276-94深沟球轴承61903-2RZ-304.SLDPRT872.34K
124软件图标3 GB／T97．2-1985平垫圈倒角型A级8×1．6-304-2.SLDPRT132.0K
125软件图标3 GB／T97．2-1985平垫圈倒角型A级8×1．6.SLDPRT134.5K
126软件图标3 GT2-H12(K)-1112.SLDPRT433.12K
127软件图标3 JXH-89.SLDPRT509.37K
128软件图标3 KEA-B5-L50上隆轴键.SLDPRT68.06K
129软件图标3 LW4060-1_1.SLDPRT72.89K
130软件图标3 LW4060-2_1.SLDPRT57.42K
131软件图标3 LWDB-1.SLDPRT250.6K
132软件图标4 LWX40-L200.SLDASM150.88K
133软件图标4 LWX40-L250.SLDASM155.62K
134软件图标3 LWX40L-1.SLDPRT95.33K
135软件图标3 LWX40L200-1.SLDPRT180.3K
136软件图标3 LWX40L250-1.SLDPRT181.91K
137软件图标4 LXYC-BOSS圆锥滚子外观检测机.SLDASM8.18M
138软件图标3 MANIFOLD_SOLID_BREP_106.SLDPRT158.0K
139软件图标3 MANIFOLD_SOLID_BREP_107.SLDPRT57.73K
140软件图标4 MGN9C2R135ZPM.SLDASM114.61K
141软件图标4 MGW12H.SLDASM85.2K
142软件图标4 MI10x30CALB亚德气缸.SLDASM138.01K
143软件图标3 MSMD042S1U.SLDPRT726.25K
144软件图标3 OHBLT100-1.16-平皮带-厚度1宽度100-MISUMI.SLDPRT60.77K
145软件图标3 OLBK-D10-L20.SLDPRT160.55K
146软件图标3 PJ0042-1平行垫轨1300.SLDPRT76.84K
147软件图标3 PRT08-2DO.SLDPRT134.88K
148软件图标3 ral90.SLDPRT651.85K
149软件图标4 SAND94F7H93L_ASM.SLDASM87.05K
150软件图标3 TLZHZ001-02160508跳动触杆.SLDPRT73.67K
151软件图标3 TLZHZ001-02160511铜垫片三.SLDPRT52.01K
152软件图标4 TLZHZ001-0216080600直径检测组件.SLDASM1023.47K
153软件图标3 TLZHZ001-0216080601检测滑块.SLDPRT381.21K
154软件图标3 TLZHZ001-0216080603检测滑座.SLDPRT241.84K
155软件图标3 TLZHZ001-0216080604限位调节板.SLDPRT86.19K
156软件图标3 TLZHZ001-0216080605弹簧固定板.SLDPRT103.9K
157软件图标3 TLZHZ001-0216080606弹簧导向轴.SLDPRT80.72K
158软件图标3 TLZHZ001-0216080607检测卡座.SLDPRT167.95K
159软件图标3 TLZHZ001-0216080608检测调节轴.SLDPRT81.48K
160软件图标3 TNTB-40-M6.SLDPRT228.0K
161软件图标3 TRVV6屏蔽线.SLDPRT61.3K
162软件图标4 YNZC090探头.SLDASM528.78K
163软件图标3 YNZC090探头座.SLDPRT180.17K
164软件图标3 YNZC090磁芯套.SLDPRT282.5K
165软件图标3 YNZC090磁芯座.SLDPRT94.24K
166软件图标3 YS2-14K7P航空接头.SLDPRT882.69K
167软件图标3 YZ-CCD圆锥滚子.SLDPRT74.35K
168软件图标3 YZ-DDD.SLDPRT193.65K
169软件图标3 _F-MI8LB(10).SLDPRT36.49K
170软件图标3 _MI 10x30-CA-LB_c.SLDPRT64.34K
171软件图标3 _MI 10x30-CA-LB_r.SLDPRT63.31K
172软件图标3 _MI10-M12x1.25 - Nut.SLDPRT39.66K
173软件图标3 _MI10-M4x0.7 - Nut.SLDPRT42.8K
174软件图标3 三色报警灯1.SLDPRT244.66K
175软件图标4 上架.SLDASM1.98M
176软件图标3 光源：CST-RS9080W.SLDPRT94.68K
177软件图标3 内六角M4X6_内六角M4X6.SLDPRT33.92K
178软件图标3 同步带YZ-TBN150XL050.SLDPRT67.63K
179软件图标3 同步带轮ATPV25XL050-B-N15.SLDPRT306.34K
180软件图标3 同步轮.SLDPRT220.5K
181软件图标3 外卡25.SLDPRT69.43K
182软件图标3 外卡47.SLDPRT68.26K
183软件图标3 嵌入式拉手PULL-109-001-R2.0.SLDPRT222.54K
184软件图标3 弹簧-22.SLDPRT609.7K
185软件图标3 泉州卓越脚轮YZ-80B-30-001-R2.0.SLDPRT427.8K
186软件图标3 海康MV-CA060-11GM.SLDPRT155.64K
187软件图标3 海康MVL-MF3520M-5MP.SLDPRT135.33K
188软件图标4 镜向05下料组件-YZ-SL.SLDASM43.33K
189软件图标3 镜向57HS06B.SLDPRT277.01K
190软件图标3 镜向PRT08-2DO.SLDPRT64.81K
191软件图标3 镜向YZ-DDD.SLDPRT203.3K
192软件图标3 镜向零件2333.SLDPRT119.44K
193软件图标3 镜向零件331.SLDPRT90.24K
194软件图标3 镜向零件335.SLDPRT86.49K
195软件图标3 镜向零件661.SLDPRT93.57K
196软件图标3 镜向零件662.SLDPRT102.54K
197软件图标3 镜向零件6692.SLDPRT102.34K
198软件图标3 门吸组件-无线-带零件-无安装板.SLDPRT193.06K
199软件图标3 防护罩.SLDPRT113.33K
200软件图标3 零件2333.SLDPRT195.96K
201软件图标3 零件266.SLDPRT74.38K
202软件图标3 零件331.SLDPRT122.39K
203软件图标3 零件335.SLDPRT80.12K
204软件图标3 零件661.SLDPRT120.18K
205软件图标3 零件662.SLDPRT103.21K
206软件图标3 零件6692.SLDPRT115.94K
