冲压上下料机械手
图纸描述

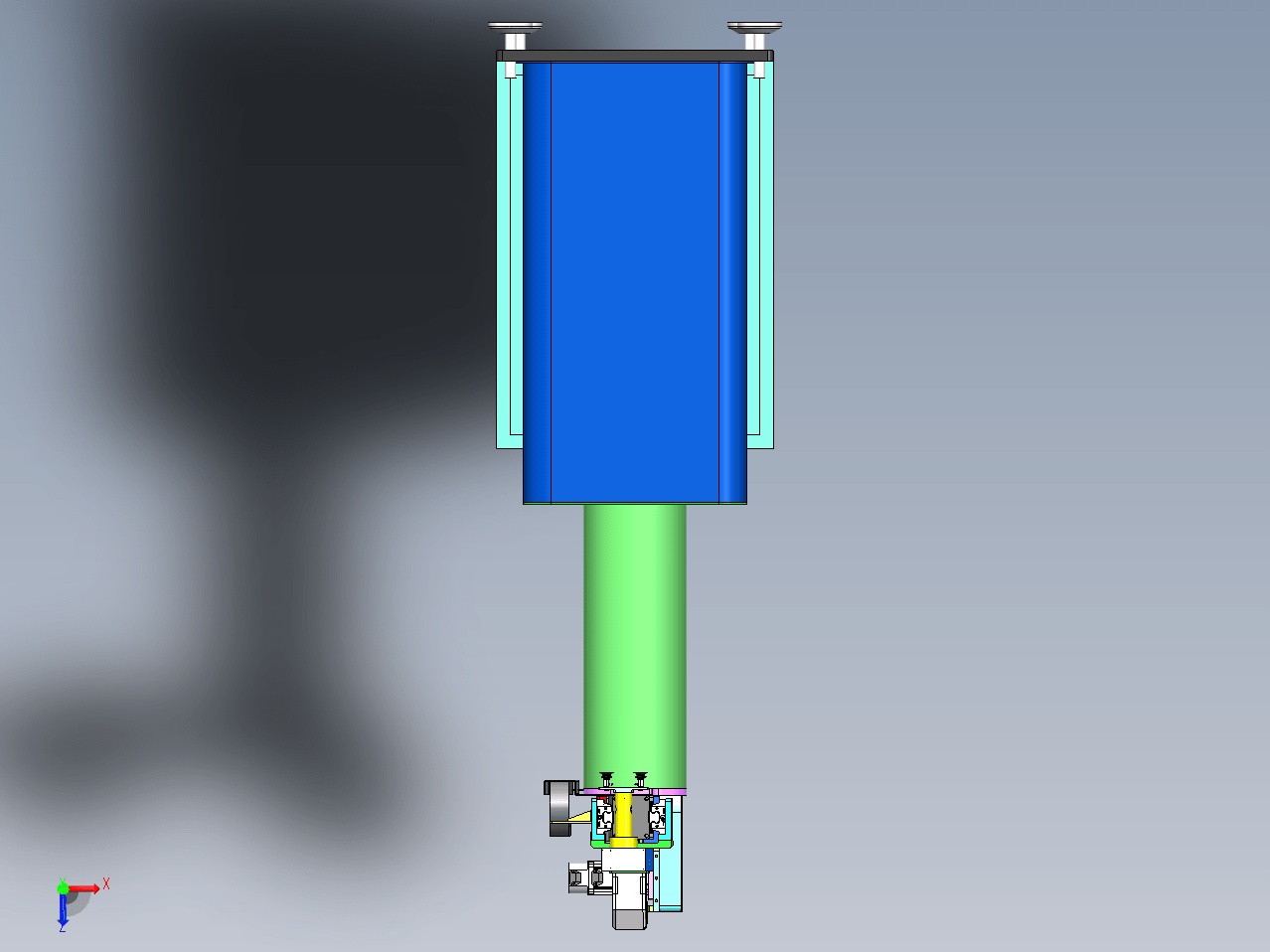

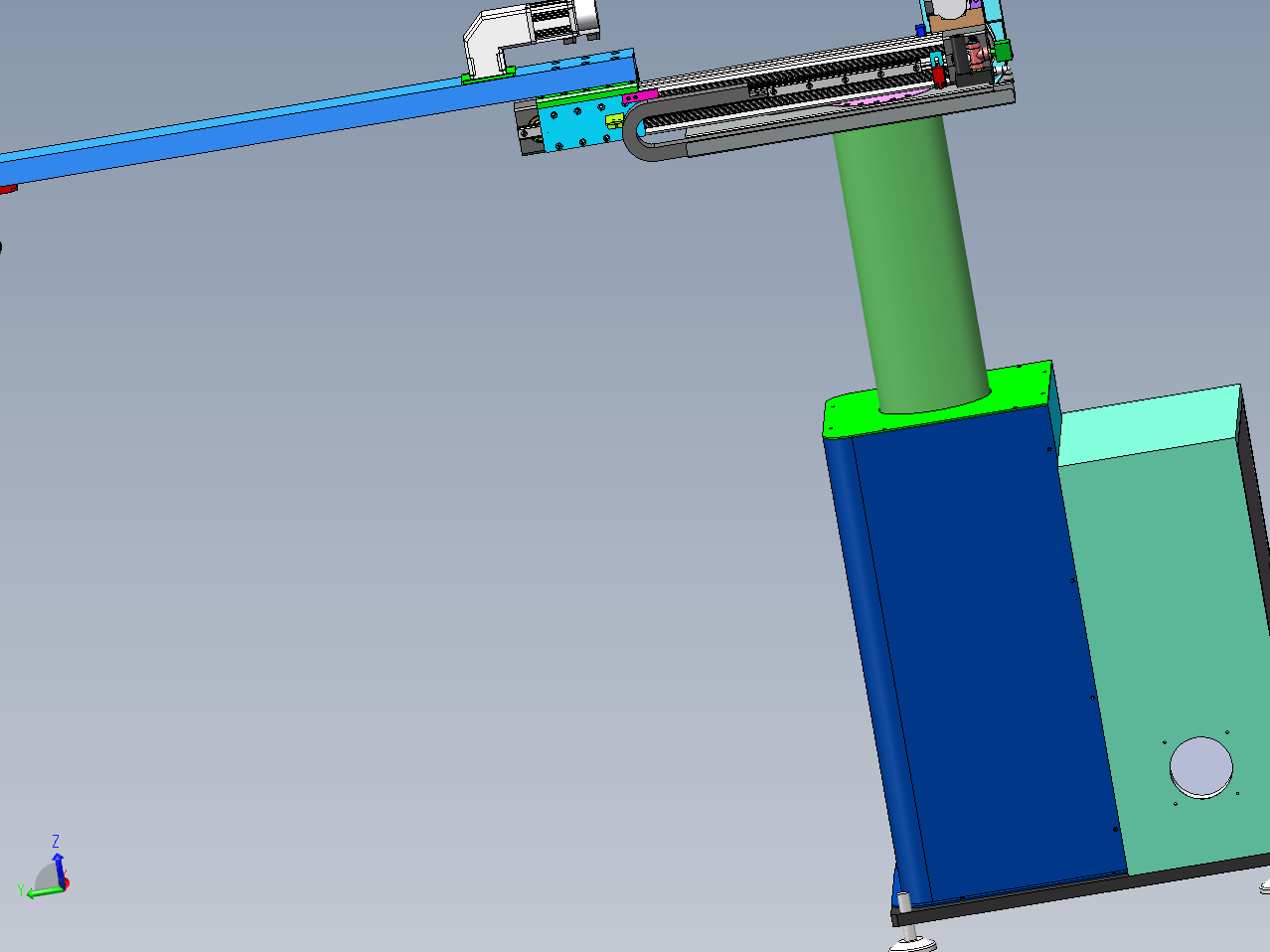

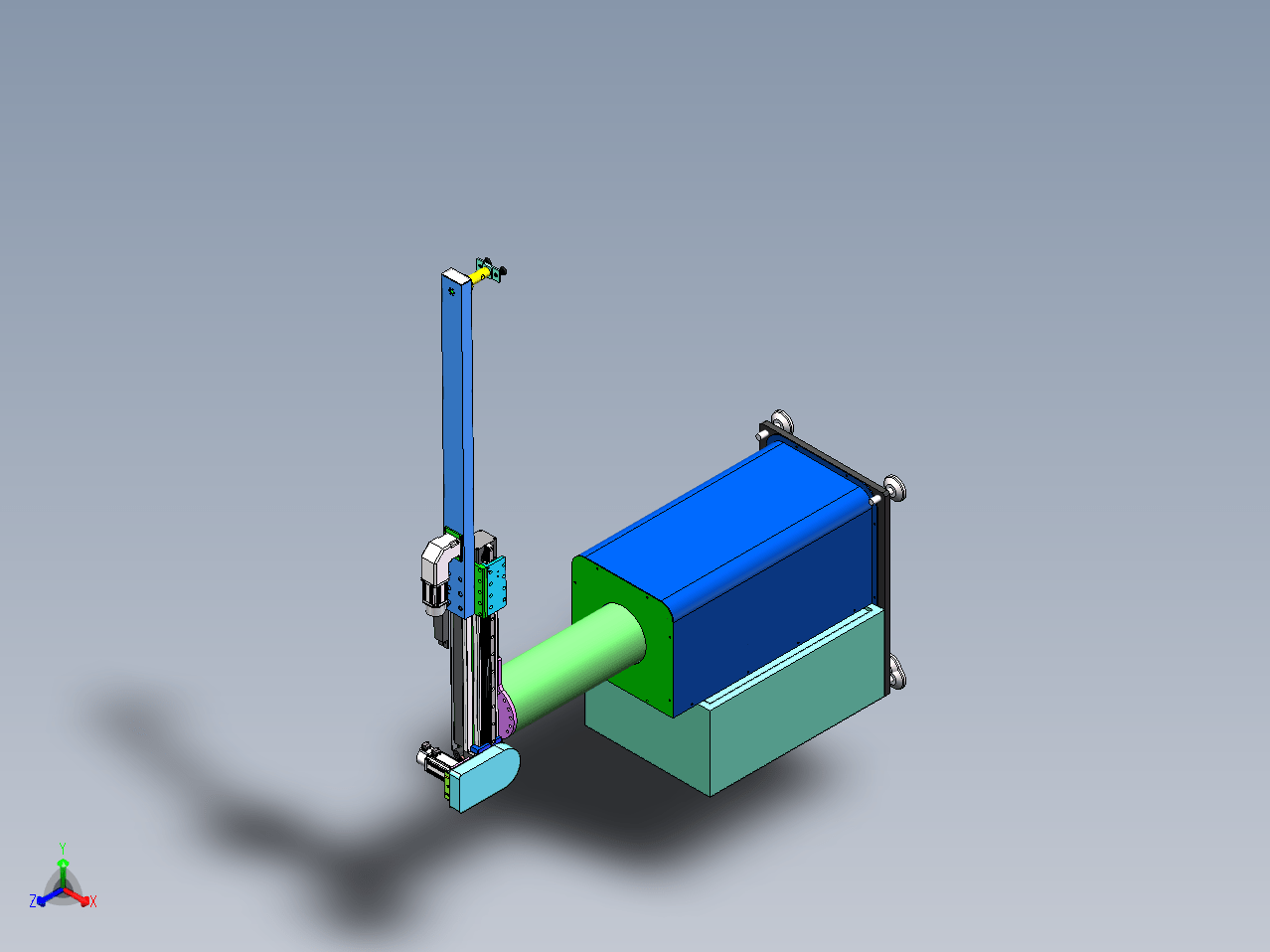

该上下料冲压机械手底盘可旋及上下运动、机械臂可前进后退，臂端可吸附旋转 。用于自动化冲压车间自动上下料，1轴主升降轴，2轴手臂旋转轴，3轴手臂伸缩轴，4轴末端选择轴。适用于冲压流水线物料转运，效率高、免去人工操作，避免安全隐患。
下载需要45金币 推广可免费下载
立即下载 收藏
图纸信息
作者
花开半夏
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  111.SLDASM | 2.82M |
| 2 |  120-120-38交流轴流风机.SLDPRT | 102.18K |
| 3 | 20-20型材固定支架.SLDPRT | 168.83K |
| 4 | 200W伺服60-00630.SLDPRT | 298.76K |
| 5 | 2016-6-25-01.SLDPRT | 180.69K |
| 6 | 2016-6-25-02.SLDPRT | 124.87K |
| 7 | 222.SLDASM | 271.68K |
| 8 | 2525-a4螺母_bsstnut3.sldprt | 133.94K |
| 9 | 2V025-06-B-I.SLDPRT | 224.28K |
| 10 | 3203B 2RSR TVH 角接触轴承.sldprt | 118.79K |
| 11 | 400W伺服60-01330.SLDPRT | 293.29K |
| 12 | 750W减速机.SLDPRT | 134.96K |
| 13 | 750W带刹车80-02430.SLDPRT | 719.06K |
| 14 | AD16-22SM蜂鸣器.SLDPRT | 126.41K |
| 15 | BSST2505_300_bsst3.sldprt | 126.28K |
| 16 | CNGJ50sw.sldprt | 73.05K |
| 17 | CNGS50_Rbo.sldprt | 217.23K |
| 18 | CNGS50_Rr.sldprt | 116.04K |
| 19 | CNGS50_Rst11.sldprt | 99.43K |
| 20 | CNGS50_R脚轮.sldasm | 184.83K |
| 21 | GB893．1-86孔用弹性挡圈A型47×1．5.SLDPRT | 87.75K |
| 22 | GB／T276-94深沟球轴承61805-2RZ（内径25）.SLDPRT | 1.59M |
| 23 | GB／T276-94深沟球轴承6204-2Z（内径20）.SLDPRT | 420.68K |
| 24 | GB／T70．1-2000内六角圆柱头螺钉M3×10.SLDPRT | 120.17K |
| 25 | GB／T70．1-2000内六角圆柱头螺钉M5×12.SLDPRT | 124.13K |
| 26 | GB／T70．3-2000内六角沉头螺钉M3×10.SLDPRT | 158.89K |
| 27 | KEY-D22-GREEN（复位按钮）.SLDPRT | 145.06K |
| 28 | LA42-HD-RG开关.SLDPRT | 116.23K |
| 29 | M16x1.5螺母.sldprt | 117.17K |
| 30 | SHF-32-80-2UH_2_14b.SLDASM | 203.4K |
| 31 | SHWPB30.sldprt | 379.63K |
| 32 | SHZL30_760.sldprt | 210.4K |
| 33 | SX671Sensor.SLDPRT | 86.65K |
| 34 | Y轴升降机构.sldasm | 288.49K |
| 35 | Y轴直角座.sldasm | 405.66K |
| 36 | Z轴感应块.SLDPRT | 85.51K |
| 37 | _SHF_SHG-32-xxx-2UH-Part1.sldprt | 251.63K |
| 38 | _SHF_SHG-32-xxx-2UH-Part2.sldprt | 223.7K |
| 39 | 三轴同步轮座.SLDPRT | 221.24K |
| 40 | 三轴固定轴.SLDASM | 715.19K |
| 41 | 三轴装配体.SLDASM | 3.76M |
| 42 | 上固定板.sldprt | 188.03K |
| 43 | 人机界面.SLDASM | 1016.02K |
| 44 | 人机界面.SLDPRT | 132.44K |
| 45 | 冲压机械手总装图.SLDASM | 7.37M |
| 46 | 冲压机械手机器上机罩.SLDPRT | 91.99K |
| 47 | 冲压机械手机器底板SLDPRT.SLDPRT | 315.58K |
| 48 | 冲压机械手机器机罩.SLDPRT | 231.35K |
| 49 | 冲压机械手机器线轨固定板SLDPRT.SLDPRT | 157.03K |
| 50 | 冲压机械手机器背面固定板SLDPRT.SLDPRT | 382.14K |
| 51 | 减速机.sldasm | 235.41K |
| 52 | 减速机固定座板.sldprt | 250.99K |
| 53 | 减速机盖板.sldprt | 308.23K |
| 54 | 减速机部分.sldasm | 976.52K |
| 55 | 升降主动轮（Z24- M5）.SLDPRT | 244.13K |
| 56 | 升降机构电机固定板.sldprt | 123.11K |
| 57 | 升降机构皮带.sldprt | 54.2K |
| 58 | 升降电机板支板.sldprt | 102.43K |
| 59 | 升降马达固定部分.SLDASM | 552.77K |
| 60 | 压板.sldprt | 104.95K |
| 61 | 同步带压板.sldprt | 95.99K |
| 62 | 同步带调整座.sldasm | 99.73K |
| 63 | 同步轮-1（Z24- M5）.SLDPRT | 237.81K |
| 64 | 同步轮-2（Z60- M5）.SLDPRT | 267.98K |
| 65 | 同步轮-3型号HTPA18S8M150.sldprt | 419.96K |
| 66 | 同步轮轴.SLDPRT | 141.55K |
| 67 | 同步轮轴1.SLDPRT | 146.46K |
| 68 | 四轴大带轮.SLDPRT | 519.23K |
| 69 | 四轴大带轮轴承垫圈.SLDPRT | 67.98K |
| 70 | 四轴电机固定片.SLDPRT | 111.09K |
| 71 | 四轴装配体.SLDASM | 1.41M |
| 72 | 圆筒中空件.sldprt | 231.24K |
| 73 | 圆筒支撑盘.sldprt | 314.72K |
| 74 | 大带轮堵盖.SLDPRT | 104.6K |
| 75 | 大带轮挡片.SLDPRT | 59.6K |
| 76 | 大带轮轴.SLDPRT | 137.57K |
| 77 | 大带轮轴堵片.SLDPRT | 85.01K |
| 78 | 安全SENSORPL-05N.SLDPRT | 67.9K |
| 79 | 定位PIN-1.SLDPRT | 77.09K |
| 80 | 导轨20.SLDPRT | 1.94M |
| 81 | 导轨滑块20.SLDPRT | 7.29M |
| 82 | 底座加强筋.SLDPRT | 87.69K |
| 83 | 底板.sldprt | 103.4K |
| 84 | 底盘.sldprt | 190.28K |
| 85 | 开关固定块-1.SLDPRT | 87.8K |
| 86 | 开关固定块-12.SLDPRT | 84.84K |
| 87 | 急停开关(φ22带自锁).SLDPRT | 2.2M |
| 88 | 感应片.SLDPRT | 86.35K |
| 89 | 手臂.SLDPRT | 147.47K |
| 90 | 拖链18-25.SLDPRT | 91.25K |
| 91 | 拖链固定块-1.SLDPRT | 111.0K |
| 92 | 支架-2.SLDPRT | 83.93K |
| 93 | 支架-3.SLDPRT | 101.91K |
| 94 | 支架-4.SLDPRT | 97.29K |
| 95 | 旋转主动轮（Z36- M5）.SLDPRT | 337.54K |
| 96 | 旋转感应固定块.SLDPRT | 132.04K |
| 97 | 机座部分.sldasm | 4.24M |
| 98 | 机架脚座.SLDPRT | 95.39K |
| 99 | 机械手铝型材.SLDPRT | 343.36K |
| 100 | 机身机构.sldasm | 204.2K |
| 101 | 添加旋转从动轮（Z36- M5）.SLDPRT | 429.78K |
| 102 | 添加旋转机构电机固定板.sldprt | 135.04K |
| 103 | 添加旋转电机板支板.sldprt | 94.17K |
| 104 | 添加调整块.sldprt | 95.74K |
| 105 | 滑块外接板.SLDPRT | 152.81K |
| 106 | 滑座.SLDPRT | 139.45K |
| 107 | 滑座固定板.sldprt | 227.57K |
| 108 | 滚珠螺母固定座.sldprt | 107.65K |
| 109 | 滚珠螺母组件.sldasm | 113.13K |
| 110 | 电机定位推板.SLDPRT | 95.8K |
| 111 | 电机支架-1.SLDPRT | 220.95K |
| 112 | 电机支架.SLDPRT | 211.81K |
| 113 | 电机法兰1.SLDPRT | 153.89K |
| 114 | 电机防护罩.sldprt | 132.49K |
| 115 | 电磁阀支架.SLDPRT | 90.44K |
| 116 | 直角减速机.SLDPRT | 185.93K |
| 117 | 直角座后板.sldprt | 230.01K |
| 118 | 真空发生器部分.SLDPRT | 354.23K |
| 119 | 真空吸盘.SLDPRT | 219.69K |
| 120 | 穿线管支架.SLDPRT | 79.23K |
| 121 | 第四轴同步轮（Z24- M5）.SLDPRT | 234.68K |
| 122 | 肋板.sldprt | 142.66K |
| 123 | 背面板.sldprt | 106.6K |
| 124 | 装配体2.SLDASM | 356.5K |
| 125 | 设备所在地技术参数.SLDPRT | 6.66M |
| 126 | 调整板.sldprt | 132.52K |
| 127 | 轴承固定座.sldprt | 121.84K |
| 128 | 轴承挡板.sldprt | 109.74K |
| 129 | 过线管.sldprt | 179.5K |
| 130 | 配电箱.SLDPRT | 171.34K |
| 131 | 配电箱电板.SLDPRT | 66.55K |
| 132 | 配电箱装配体.SLDASM | 391.0K |
| 133 | 配电箱门.SLDPRT | 69.79K |
| 134 | 钣金托板.sldprt | 377.52K |
| 135 | 铝框堵头.SLDPRT | 106.4K |
| 136 | 门锁.SLDPRT | 265.8K |
| 137 | 限位块.sldprt | 113.49K |
| 138 | 限位块1.SLDPRT | 69.79K |
| 139 | 限位块2.sldprt | 95.89K |
| 140 | 限位板.sldprt | 81.53K |
| 141 | 面板固定板.SLDPRT | 232.03K |
