六轴自动绕线机（绞线机）

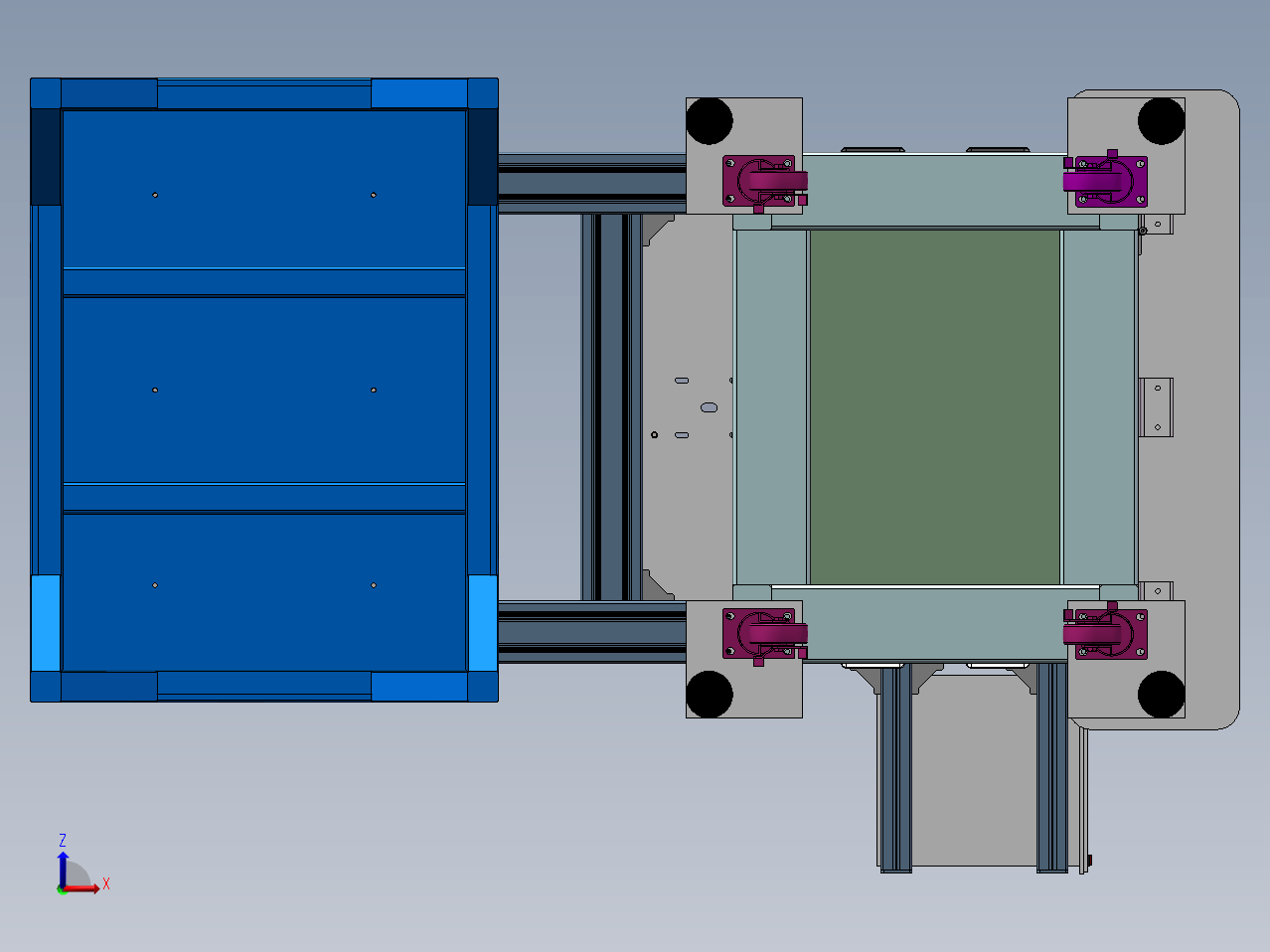

图纸描述

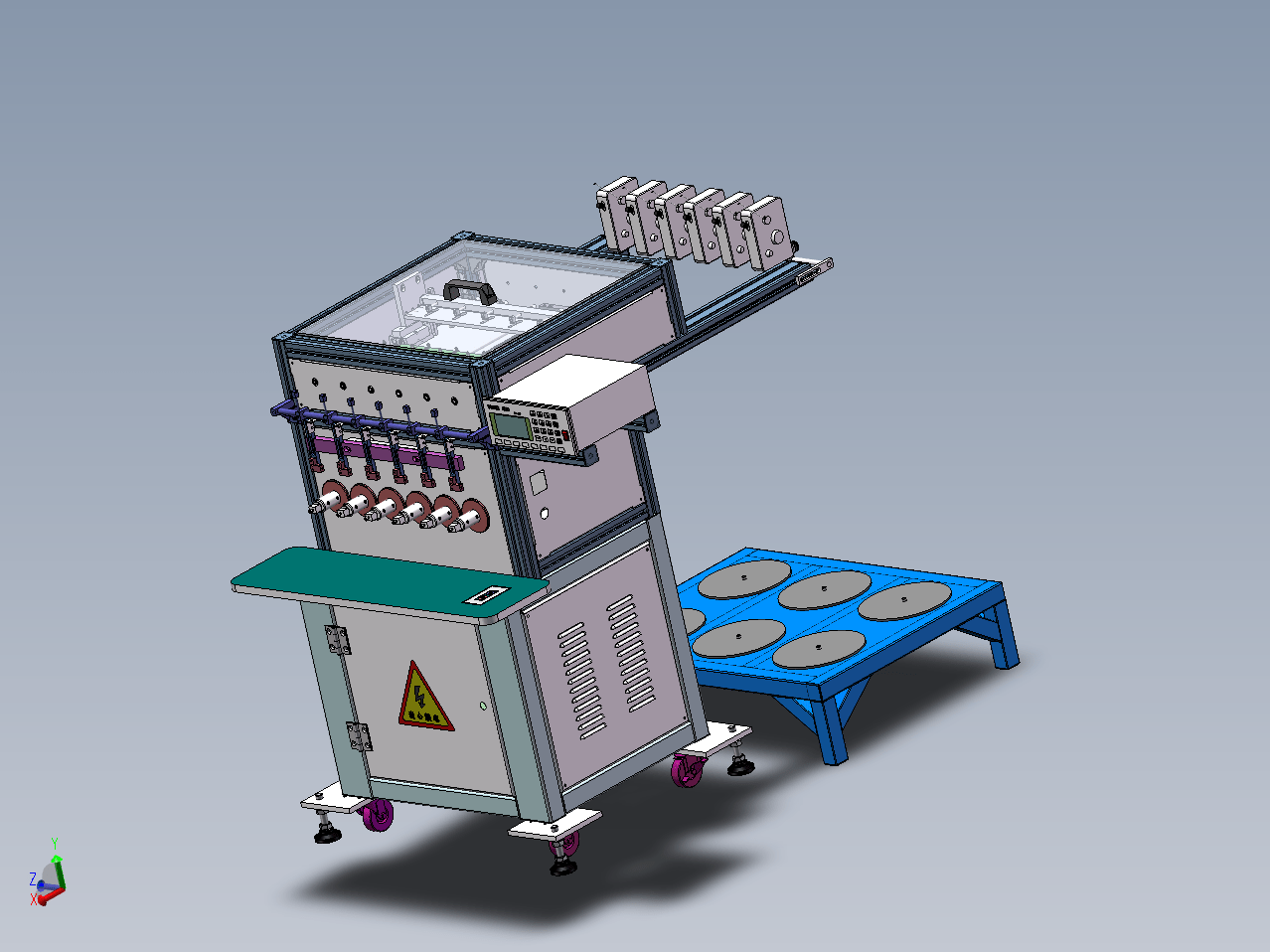

六轴自动绕线机该设备包含搁线架、脚轮、铰链、各种铝架、铝件、同步轮组、万向节、支脚、主机架、电机等等结构。 内部结构清晰，具有极高的参考价值，SW设计源文件分享，欢迎参考。
下载需要15金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：675293
文件大小：59.96M
所需金币：15
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、slddrw、STEP、sldasm、dwg
软件版本：Solidworks
作者
奔跑在晨曦
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  16小齿轮.SLDPRT | 391.0K |
| 2 | 3M带轮1.SLDPRT | 668.5K |
| 3 | 3M带轮2.SLDPRT | 635.5K |
| 4 | 3M皮带.sldprt | 1.83M |
| 5 | 56步进电机.SLDPRT | 268.5K |
| 6 | 5M带轮.SLDPRT | 611.0K |
| 7 | 606 gb.sldprt | 1.61M |
| 8 | 619.SLDPRT | 1.59M |
| 9 | 86步进电机.SLDPRT | 240.0K |
| 10 | deep groove ball bearings gb.SLDPRT | 911.0K |
| 11 | deep groove ball bearings gb6201.SLDPRT | 1.17M |
| 12 | eye bolts gb.sldprt | 539.0K |
| 13 |  gb t706-2008热轧型钢.pdf | 2.54M |
| 14 | HBLFSND8_45.SLDPRT | 293.0K |
| 15 | hexagon socket head cap screws gb.SLDPRT | 919.5K |
| 16 | HFC8_4040_Bc.SLDPRT | 265.0K |
| 17 | HFC8_4080_Bc.sldprt | 158.0K |
| 18 | LBUS10.SLDPRT | 180.0K |
| 19 | LMU_N6 D12.SLDPRT | 182.5K |
| 20 | M4.sldprt | 853.0K |
| 21 | M5 gb.sldprt | 1.01M |
| 22 | M5x35 gb.sldprt | 1.82M |
| 23 | M6.sldprt | 1.39M |
| 24 | M8 gb.sldprt | 1.14M |
| 25 | MTC张力器.SLDPRT | 1.97M |
| 26 | needle roller bearings lm series gb.SLDPRT | 931.5K |
| 27 | SP25B24_N_12-2.SLDPRT | 523.5K |
| 28 |  SP25B24_N_12.SLDDRW | 330.0K |
| 29 | SP25B24_N_12.SLDPRT | 554.5K |
| 30 | TN16x20-S 双轴气缸.SLDPRT | 387.0K |
| 31 | YS8012三相异步电机.SLDPRT | 708.5K |
| 32 |  YS8012三相异步电机.STEP | 678.3K |
| 33 | YS8012三相异步电机0.SLDPRT | 2.18M |
| 34 |  PHSO6.sldasm | 163.5K |
| 35 | PHSO6ball.sldprt | 142.5K |
| 36 | PHSO6holder.sldprt | 183.5K |
| 37 | 三角带K25.SLDPRT | 171.0K |
| 38 | 下前板.SLDDRW | 302.5K |
| 39 | 下前板.SLDPRT | 1.2M |
| 40 | 下后板.SLDDRW | 290.0K |
| 41 | 下后板.SLDPRT | 298.0K |
| 42 | 丝杠.SLDPRT | 184.5K |
| 43 | 丝杠2.SLDPRT | 187.5K |
| 44 |  主机架.DWG | 262.8K |
| 45 | 主机架.PDF | 84.72K |
| 46 | 主机架.SLDASM | 8.67M |
| 47 | 主机架.SLDDRW | 637.5K |
| 48 | 亚克力顶板.SLDPRT | 130.5K |
| 49 | 伺服电机1004.SLDPRT | 287.0K |
| 50 |  六轴绞线机下料单.xls | 113.0K |
| 51 | 刹车.SLDPRT | 173.5K |
| 52 | 刹车带轮.SLDDRW | 388.5K |
| 53 | 刹车带轮.SLDPRT | 250.0K |
| 54 | 刹车片.SLDPRT | 226.5K |
| 55 | 3M带轮1.SLDPRT | 668.5K |
| 56 | 3M带轮2.SLDPRT | 635.5K |
| 57 | 3M皮带.sldprt | 1.83M |
| 58 | 6201.SLDPRT | 863.5K |
| 59 | 六轴机小轴.SLDPRT | 209.0K |
| 60 | 六轴机长轴.SLDPRT | 204.5K |
| 61 | 刹车.SLDPRT | 174.0K |
| 62 | 刹车片.SLDPRT | 218.0K |
| 63 | 原轮组.SLDASM | 1.04M |
| 64 | 同步轮架.SLDPRT | 430.0K |
| 65 | 挡圈.SLDPRT | 192.5K |
| 66 | 旋转头0.SLDPRT | 274.0K |
| 67 | 6003.SLDPRT | 1.3M |
| 68 | 6201.SLDPRT | 1.17M |
| 69 | 小轴.SLDPRT | 223.0K |
| 70 | 挡圈.SLDPRT | 192.5K |
| 71 | 旋转头0.SLDPRT | 274.0K |
| 72 | 装配体1.SLDASM | 1.08M |
| 73 | 装配体1.SLDDRW | 417.0K |
| 74 | 长轴.SLDPRT | 242.0K |
| 75 | 零件1.SLDPRT | 207.0K |
| 76 | 零件2.SLDPRT | 186.0K |
| 77 | 底板.SLDPRT | 140.5K |
| 78 | 开关面板.SLDPRT | 345.0K |
| 79 | 张力件.SLDASM | 500.5K |
| 80 | 把手.sldprt | 180.0K |
| 81 | 挡圈.SLDPRT | 195.5K |
| 82 | 控制器.SLDPRT | 2.59M |
| 83 | 搁线架.DWG | 119.31K |
| 84 | 橡胶垫.SLDPRT | 120.5K |
| 85 | 装配体1.SLDASM | 421.5K |
| 86 | 装配体1.SLDDRW | 632.5K |
| 87 | 零件1.SLDPRT | 371.0K |
| 88 | 零件2.SLDPRT | 393.0K |
| 89 | 零件3.SLDPRT | 193.0K |
| 90 | 零件4.SLDPRT | 204.0K |
| 91 | 撑角.SLDPRT | 181.0K |
| 92 | AJPD16screw.sldprt | 146.5K |
| 93 | AJPD16_70E.sldasm | 204.5K |
| 94 | AJPD16_70Edummy.sldprt | 160.5K |
| 95 | AJPD16_70Erubber.sldprt | 157.0K |
| 96 | AJPD16_70Ethread.sldprt | 347.0K |
| 97 | 旋转挡板.SLDPRT | 184.5K |
| 98 | 机架.SLDPRT | 685.5K |
| 99 | 机架2.SLDPRT | 373.5K |
| 100 | 槽钢.SLDPRT | 222.0K |
| 101 | 滚珠丝杠.SLDASM | 113.5K |
| 102 | 电机带轮.SLDDRW | 361.0K |
| 103 | 电机带轮.SLDPRT | 226.0K |
| 104 | 百叶窗.SLDDRW | 328.0K |
| 105 | 百叶窗.SLDPRT | 979.0K |
| 106 | 脚垫板.SLDPRT | 179.5K |
| 107 | CKZJ751plate.sldprt | 183.5K |
| 108 | CSPJ75_1bearing.sldprt | 159.5K |
| 109 | CSPJ75_1wheel.sldprt | 149.5K |
| 110 | CSPJbody7513body.sldprt | 304.5K |
| 111 | CSPJS75_R.SLDASM | 254.0K |
| 112 | CSPJ_stopper75_1stopper.sldprt | 212.0K |
| 113 | 角撑板.SLDPRT | 141.0K |
| 114 | 边撑角.SLDPRT | 207.0K |
| 115 | 铁板.PDF | 64.72K |
| 116 | 铁板.SLDDRW | 624.0K |
| 117 | 铁板.SLDPRT | 287.5K |
| 118 | 铜套.SLDPRT | 163.5K |
| 119 | 1.SLDASM | 671.0K |
| 120 | 2.SLDASM | 935.5K |
| 121 | 3.SLDASM | 394.5K |
| 122 | 4.PDF | 68.02K |
| 123 | 4.SLDASM | 964.0K |
| 124 | 4.SLDDRW | 473.5K |
| 125 | 5.SLDASM | 342.5K |
| 126 | 6.SLDASM | 790.0K |
| 127 | 7.SLDASM | 1.3M |
| 128 | L块.SLDDRW | 309.0K |
| 129 | L块.SLDPRT | 154.0K |
| 130 | ~$气缸连接头.SLDPRT | 0.01K |
| 131 | 上下调节块.SLDDRW | 427.0K |
| 132 | 上下调节块.SLDPRT | 256.0K |
| 133 | 丝杆滑块.SLDDRW | 323.0K |
| 134 | 丝杆滑块.SLDPRT | 300.5K |
| 135 | 伺服电机固定板.SLDDRW | 538.5K |
| 136 | 伺服电机固定板.SLDPRT | 304.0K |
| 137 | 伺服电机固定板2.SLDDRW | 295.5K |
| 138 | 伺服电机固定板2.SLDPRT | 221.5K |
| 139 | 光杆1.SLDPRT | 137.5K |
| 140 | 光杆2.SLDPRT | 128.5K |
| 141 | 光杆3.SLDPRT | 145.0K |
| 142 | 光杆340.SLDPRT | 141.0K |
| 143 | 光杆4.SLDPRT | 136.0K |
| 144 | 光杆5.SLDPRT | 146.0K |
| 145 | 光杆固定块.SLDDRW | 326.5K |
| 146 | 光杆固定块.SLDPRT | 176.5K |
| 147 | 光杆固定架.SLDDRW | 348.0K |
| 148 | 光杆固定架.SLDPRT | 408.0K |
| 149 | 六轴机小轴.SLDPRT | 209.0K |
| 150 | 六轴机短轴.SLDPRT | 166.0K |
| 151 | 六轴机长轴.SLDPRT | 204.5K |
| 152 | 同步轮架.SLDDRW | 517.5K |
| 153 | 同步轮架.SLDPRT | 430.0K |
| 154 | 固定光杆.SLDPRT | 137.5K |
| 155 | 夹具头.SLDPRT | 175.5K |
| 156 | 定位固定板.SLDDRW | 277.0K |
| 157 | 定位固定板.SLDPRT | 139.5K |
| 158 | 导针座.SLDDRW | 762.0K |
| 159 | 导针座.SLDPRT | 246.0K |
| 160 | 小方铝.SLDDRW | 267.5K |
| 161 | 小方铝.SLDPRT | 164.0K |
| 162 | 张力器固定轴.SLDDRW | 276.0K |
| 163 | 张力器固定轴.SLDPRT | 200.5K |
| 164 | 弹簧.SLDPRT | 652.0K |
| 165 | 感应器固定块.SLDDRW | 294.0K |
| 166 | 感应器固定块.SLDPRT | 170.0K |
| 167 | 感应器固定架.SLDDRW | 280.5K |
| 168 | 感应器固定架.SLDPRT | 165.0K |
| 169 | 挂针块.PDF | 53.4K |
| 170 | 挂针块.SLDDRW | 332.5K |
| 171 | 挂针块.SLDPRT | 280.0K |
| 172 | 排线架.SLDDRW | 317.0K |
| 173 | 排线架.SLDPRT | 319.5K |
| 174 | 排线架2.SLDDRW | 311.0K |
| 175 | 排线架2.SLDPRT | 259.5K |
| 176 | 排线横杆.SLDDRW | 514.5K |
| 177 | 排线横杆.SLDPRT | 399.0K |
| 178 | 排线横杆固定架.SLDDRW | 333.0K |
| 179 | 排线横杆固定架.SLDPRT | 293.5K |
| 180 | 旋转头.SLDDRW | 384.5K |
| 181 | 旋转头.SLDPRT | 272.5K |
| 182 | 步进电机架.SLDDRW | 331.5K |
| 183 | 步进电机架.SLDPRT | 219.5K |
| 184 | 气缸垫块.SLDDRW | 263.5K |
| 185 | 气缸垫块.SLDPRT | 151.5K |
| 186 | 气缸连接块.SLDDRW | 373.0K |
| 187 | 气缸连接块.SLDPRT | 179.0K |
| 188 | 气缸连接头.SLDDRW | 371.5K |
| 189 | 气缸连接头.SLDPRT | 196.5K |
| 190 | 活动架固定板.SLDDRW | 325.0K |
| 191 | 活动架固定板.SLDPRT | 249.0K |
| 192 | 绞线件.SLDPRT | 203.0K |
| 193 | 绞线固定块1.PDF | 65.01K |
| 194 | 绞线固定块1.SLDDRW | 570.0K |
| 195 | 绞线固定块1.SLDPRT | 334.0K |
| 196 | 绞线固定块2.SLDDRW | 563.0K |
| 197 | 绞线固定块2.SLDPRT | 284.0K |
| 198 | 绞线固定板.SLDDRW | 479.0K |
| 199 | 绞线固定板.SLDPRT | 367.5K |
| 200 | 绞线活动板.SLDDRW | 684.5K |
| 201 | 绞线活动板.SLDPRT | 412.5K |
| 202 | 绞线活动板固定块.SLDDRW | 319.0K |
| 203 | 绞线活动板固定块.SLDPRT | 277.5K |
| 204 | 绞线滑板直线轴承座.SLDDRW | 609.5K |
| 205 | 绞线滑板直线轴承座.SLDPRT | 287.5K |
| 206 | 绞线轴固定板.PDF | 61.46K |
| 207 | 绞线轴固定板.SLDDRW | 425.0K |
| 208 | 绞线轴固定板.SLDPRT | 304.0K |
| 209 | 绞线轴固定板2.SLDDRW | 519.5K |
| 210 | 绞线轴固定板2.SLDPRT | 359.0K |
| 211 | 绞线钩针固定块.PDF | 57.85K |
| 212 | 绞线钩针固定块.SLDDRW | 319.0K |
| 213 | 绞线钩针固定块.SLDPRT | 307.0K |
| 214 | 绞线钩针弹簧固定块.SLDDRW | 345.5K |
| 215 | 绞线钩针弹簧固定块.SLDPRT | 196.0K |
| 216 | 绞线阵活动板.SLDDRW | 342.5K |
| 217 | 绞线阵活动板.SLDPRT | 383.5K |
| 218 | 调节圈.SLDDRW | 323.5K |
| 219 | 调节圈.SLDPRT | 194.5K |
| 220 | 调节杆.SLDDRW | 314.5K |
| 221 | 调节杆.SLDPRT | 315.0K |
| 222 | 跳线槽固定架.SLDDRW | 357.0K |
| 223 | 跳线槽固定架.SLDPRT | 247.5K |
| 224 | 轴承座.SLDDRW | 303.0K |
| 225 | 轴承座.SLDPRT | 178.0K |
| 226 | 铝件零件全图.PDF | 625.03K |
| 227 | 铝件零件全图.SLDDRW | 1.33M |
| 228 | 铝件零件全图新.PDF | 668.47K |
| 229 | 链轮卡铁1.SLDPRT | 195.0K |
| 230 | 链轮卡铁2.SLDPRT | 186.0K |
| 231 | 链轮套.SLDDRW | 360.0K |
| 232 | 链轮套.SLDPRT | 154.5K |
| 233 | 零件3.SLDDRW | 332.0K |
| 234 | 铝侧板1.SLDDRW | 298.5K |
| 235 | 铝侧板1.SLDPRT | 335.0K |
| 236 | 铝侧板2.SLDDRW | 297.0K |
| 237 | 铝侧板2.SLDPRT | 317.0K |
| 238 | 铝侧板3.SLDDRW | 309.0K |
| 239 | 铝侧板3.SLDPRT | 318.5K |
| 240 | 铝前板1.SLDDRW | 399.0K |
| 241 | 铝前板1.SLDPRT | 287.0K |
| 242 | 铝前板2.SLDDRW | 345.5K |
| 243 | 铝前板2.SLDPRT | 338.0K |
| 244 | 铝后板1.SLDDRW | 317.0K |
| 245 | 铝后板1.SLDPRT | 290.5K |
| 246 | 铝后板2.SLDDRW | 334.5K |
| 247 | 铝后板2.SLDPRT | 309.0K |
| 248 | 165.SLDPRT | 277.5K |
| 249 | 265.SLDPRT | 278.5K |
| 250 | 310.SLDPRT | 272.0K |
| 251 | 350.SLDPRT | 270.5K |
| 252 | 495.SLDPRT | 388.5K |
| 253 | 495—2.SLDPRT | 261.5K |
| 254 | 520.SLDPRT | 269.0K |
| 255 | 545.SLDPRT | 265.5K |
| 256 | 575.SLDPRT | 265.0K |
| 257 | 980.SLDPRT | 369.5K |
| 258 | 铝架.SLDASM | 608.5K |
| 259 | HHPSN8.sldasm | 133.5K |
| 260 | HHPSN8_l.sldprt | 342.0K |
| 261 | HHPSN8_pin.sldprt | 89.5K |
| 262 | HHPSN8_r.sldprt | 351.5K |
| 263 | 链条.SLDPRT | 2.93M |
| 264 | 链轮件.SLDASM | 523.5K |
| 265 | 链轮内套.SLDPRT | 145.0K |
| 266 | 链轮电机件.SLDASM | 249.5K |
| 267 | （旧）六轴绞线机下料清单.xls | 105.0K |
| 268 | （最新）六轴绞线机下料单.xls | 112.5K |
