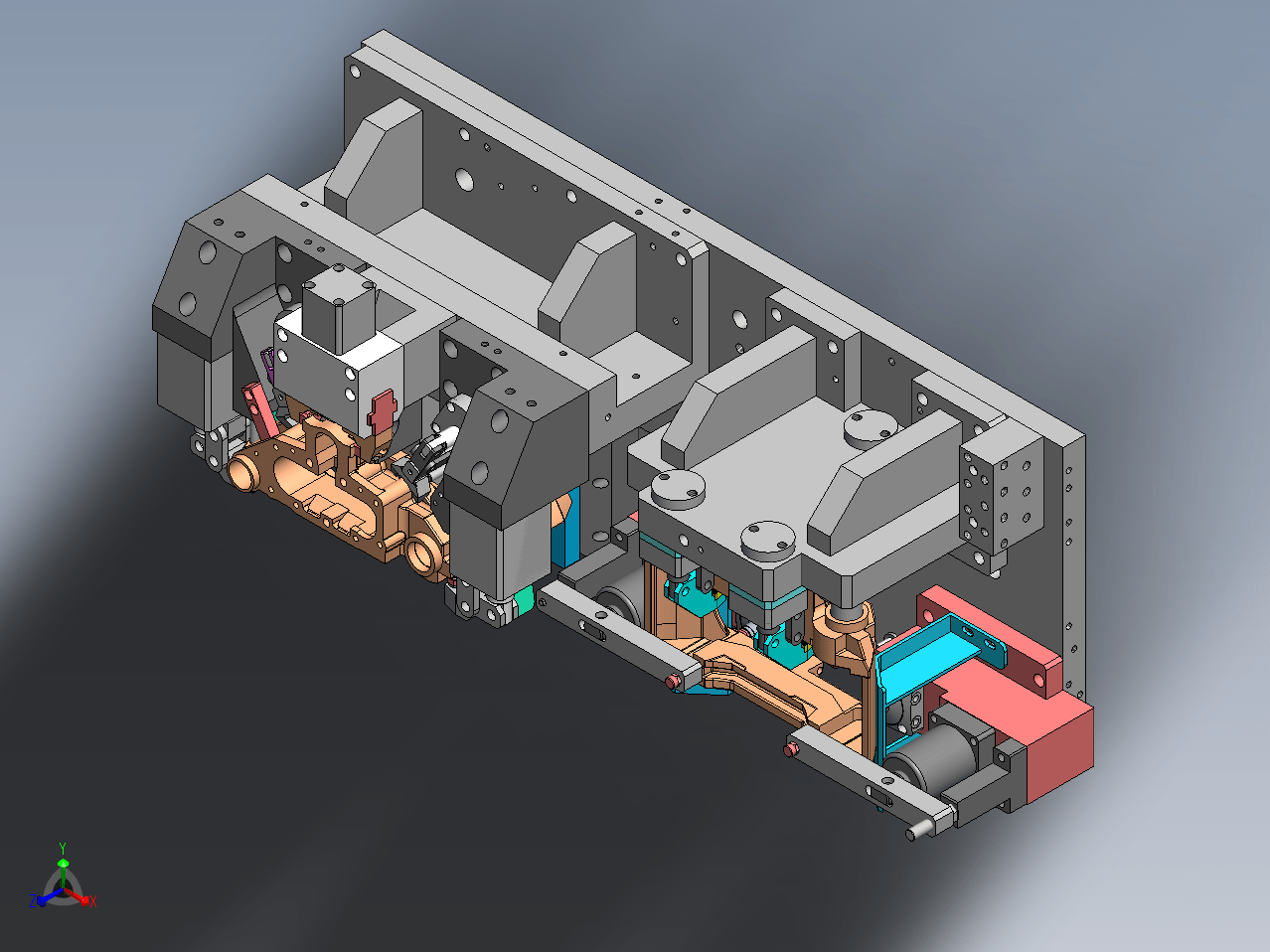

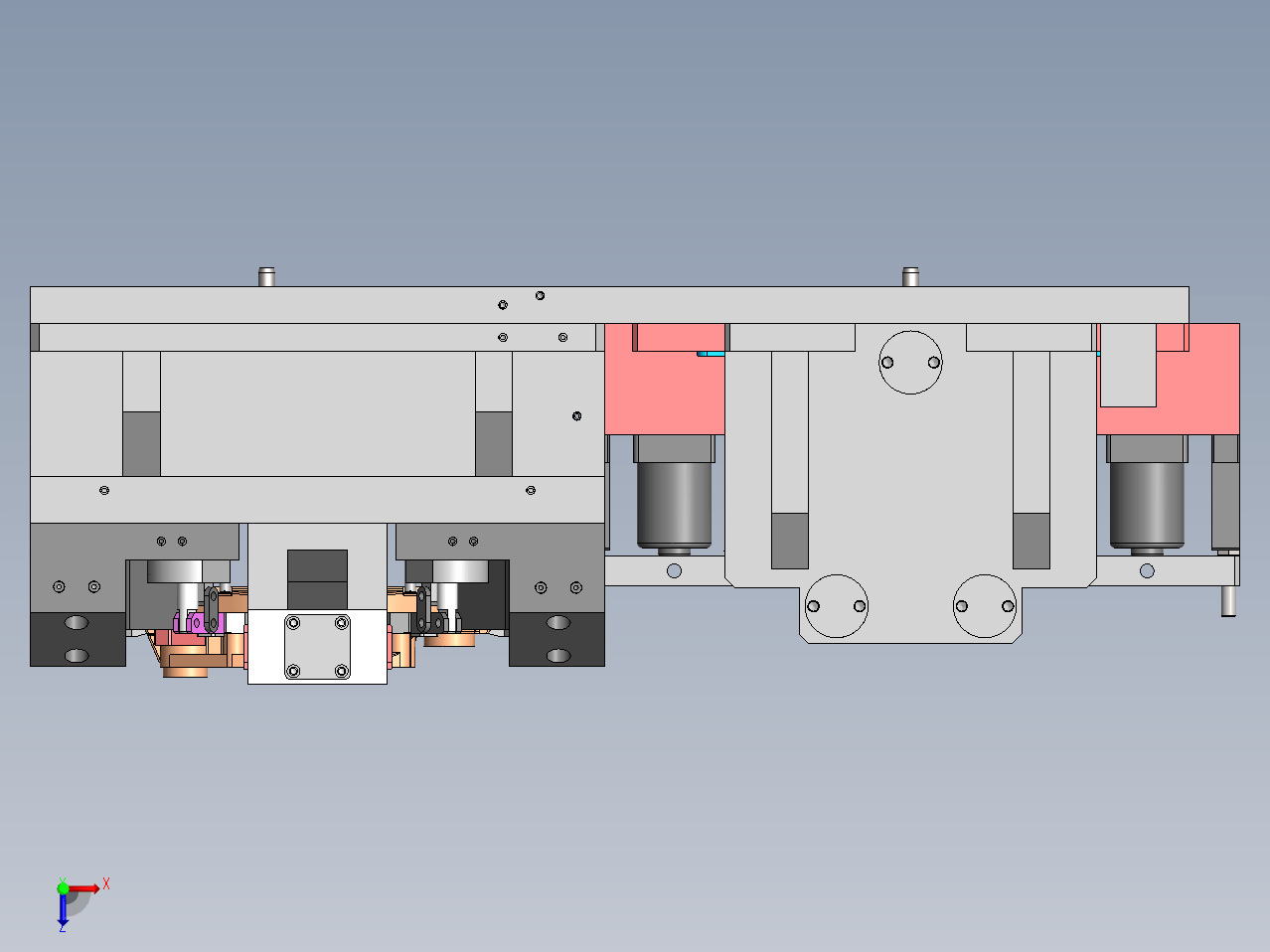

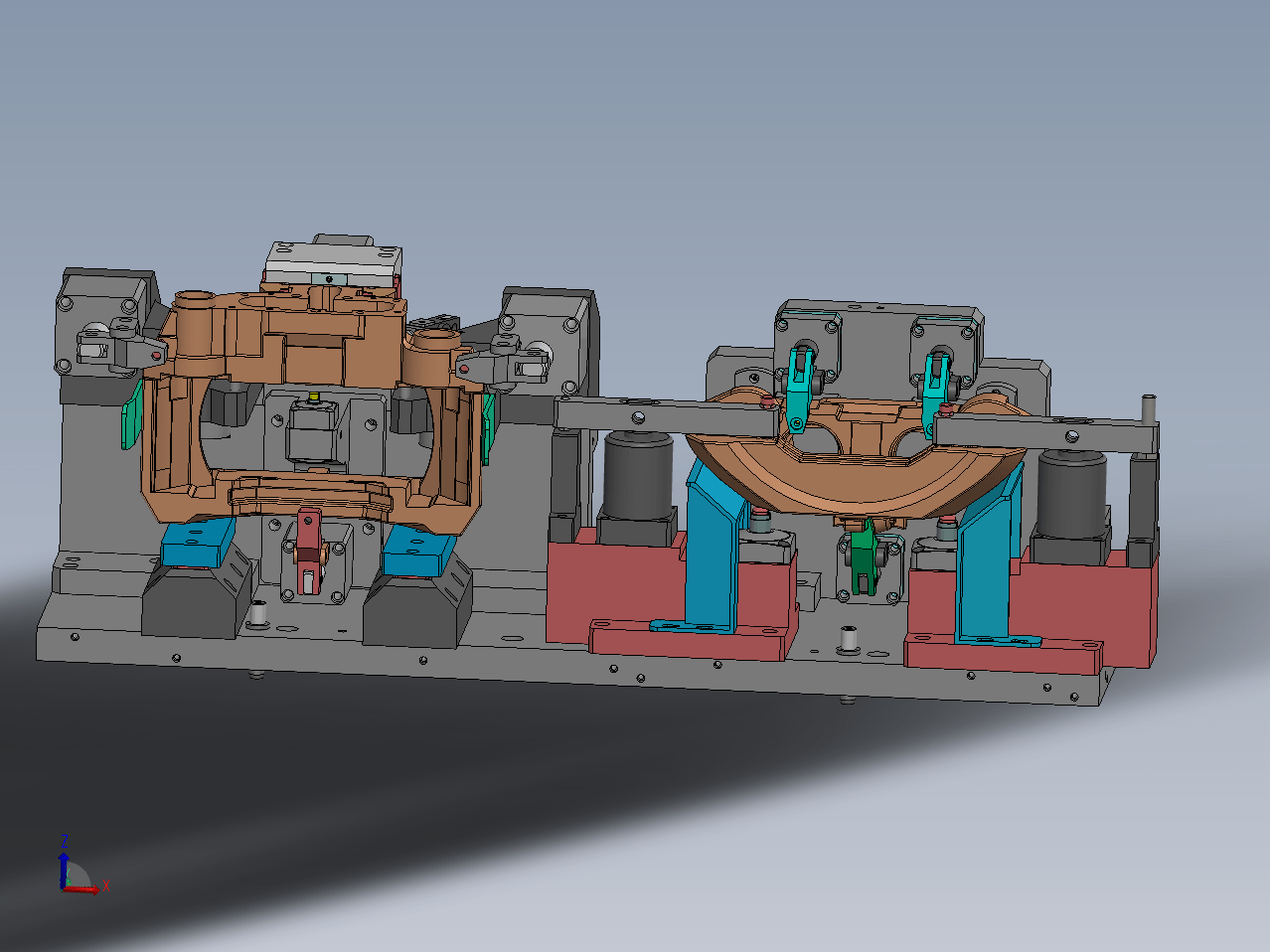

本图为钳体液压夹具图，配合机床CMV-1100A，工作台尺寸1100X500；此夹具OP10采用工件外形定位，OP20采用一面两销定位；（OP10油路：4进3出；OP20油路：3进2出;） 油路合并：4进3出；夹具重量约为：620KG。

钳体液压夹具图
