在线式螺丝机
图纸描述

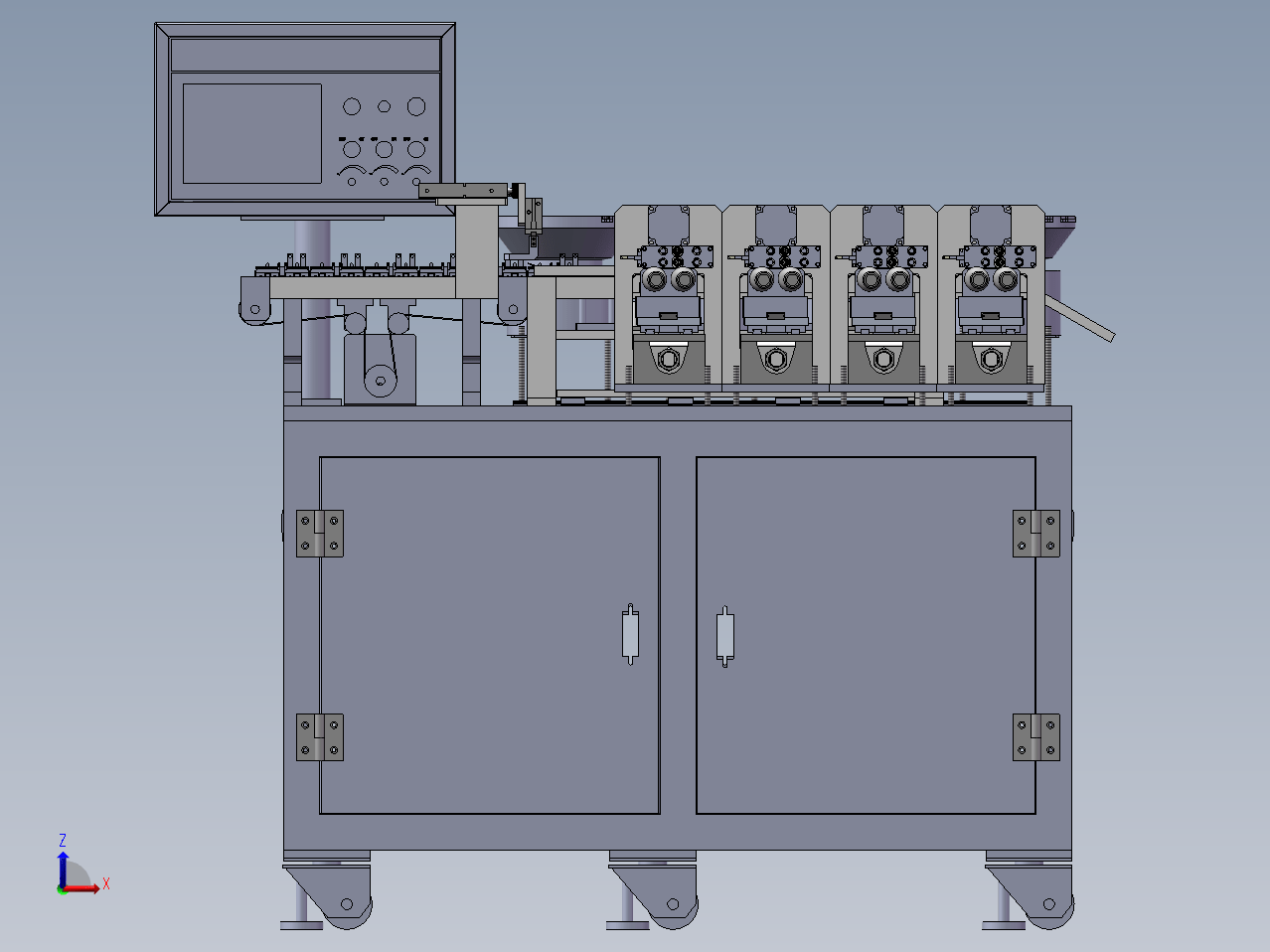

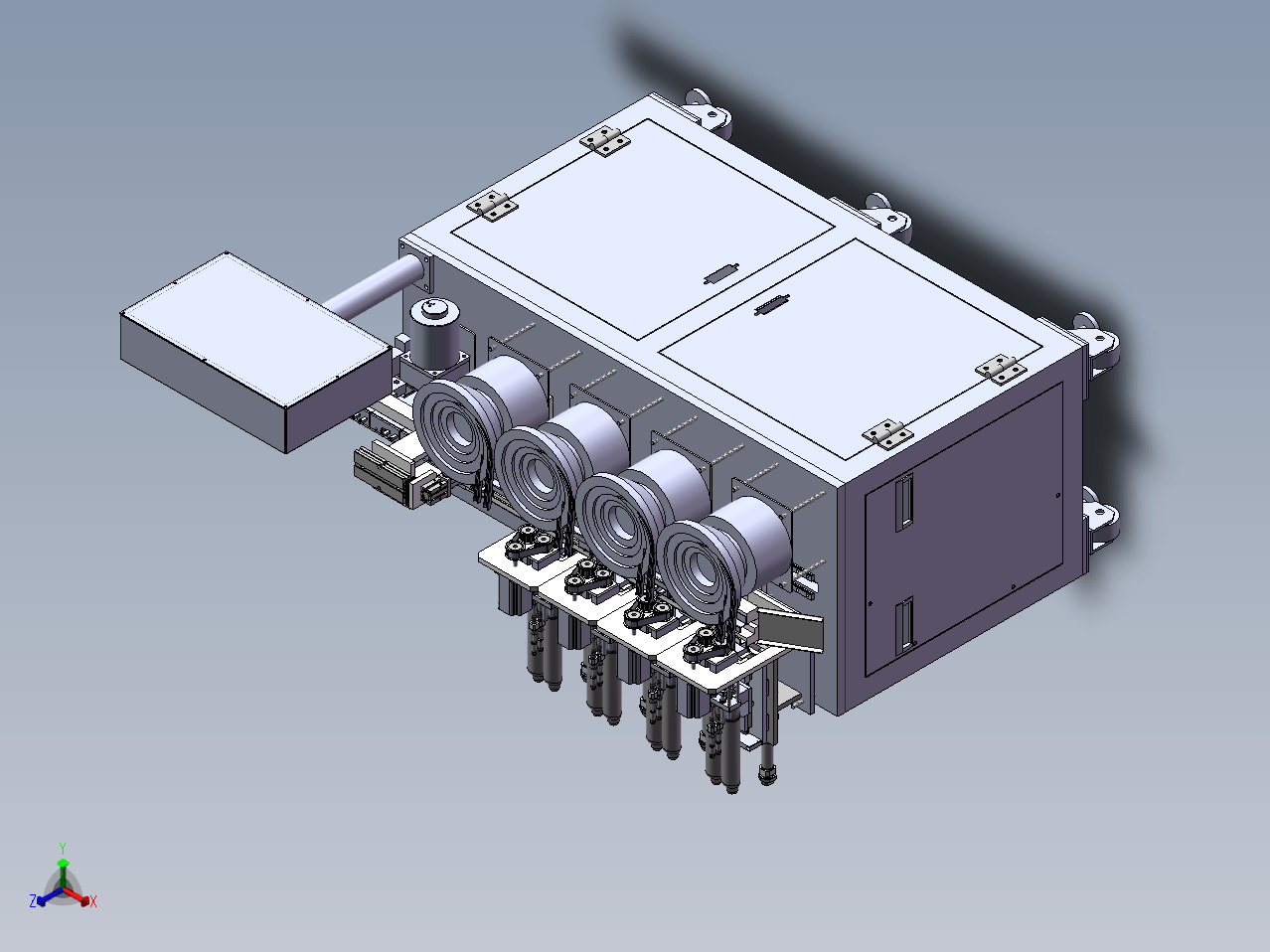

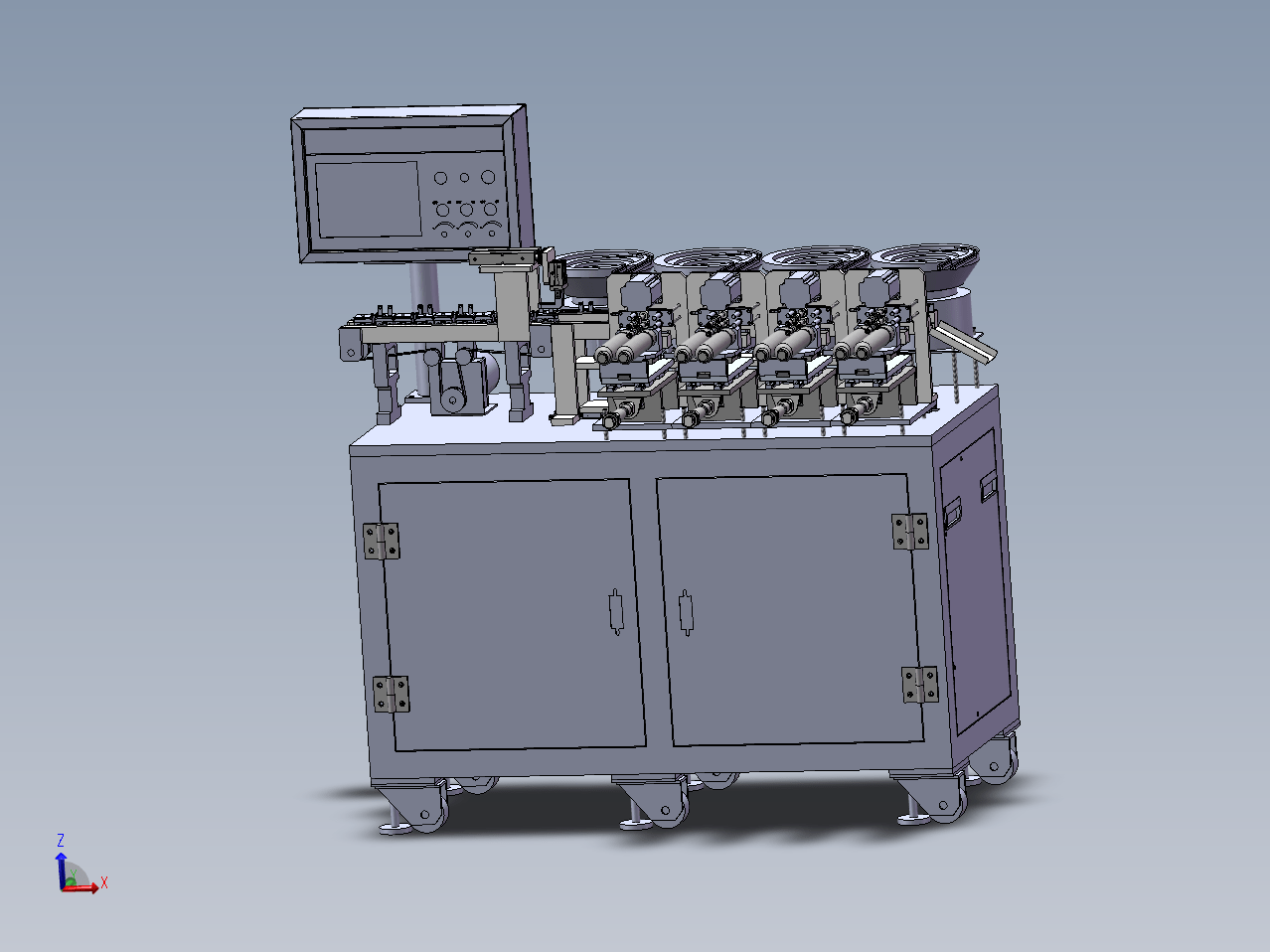

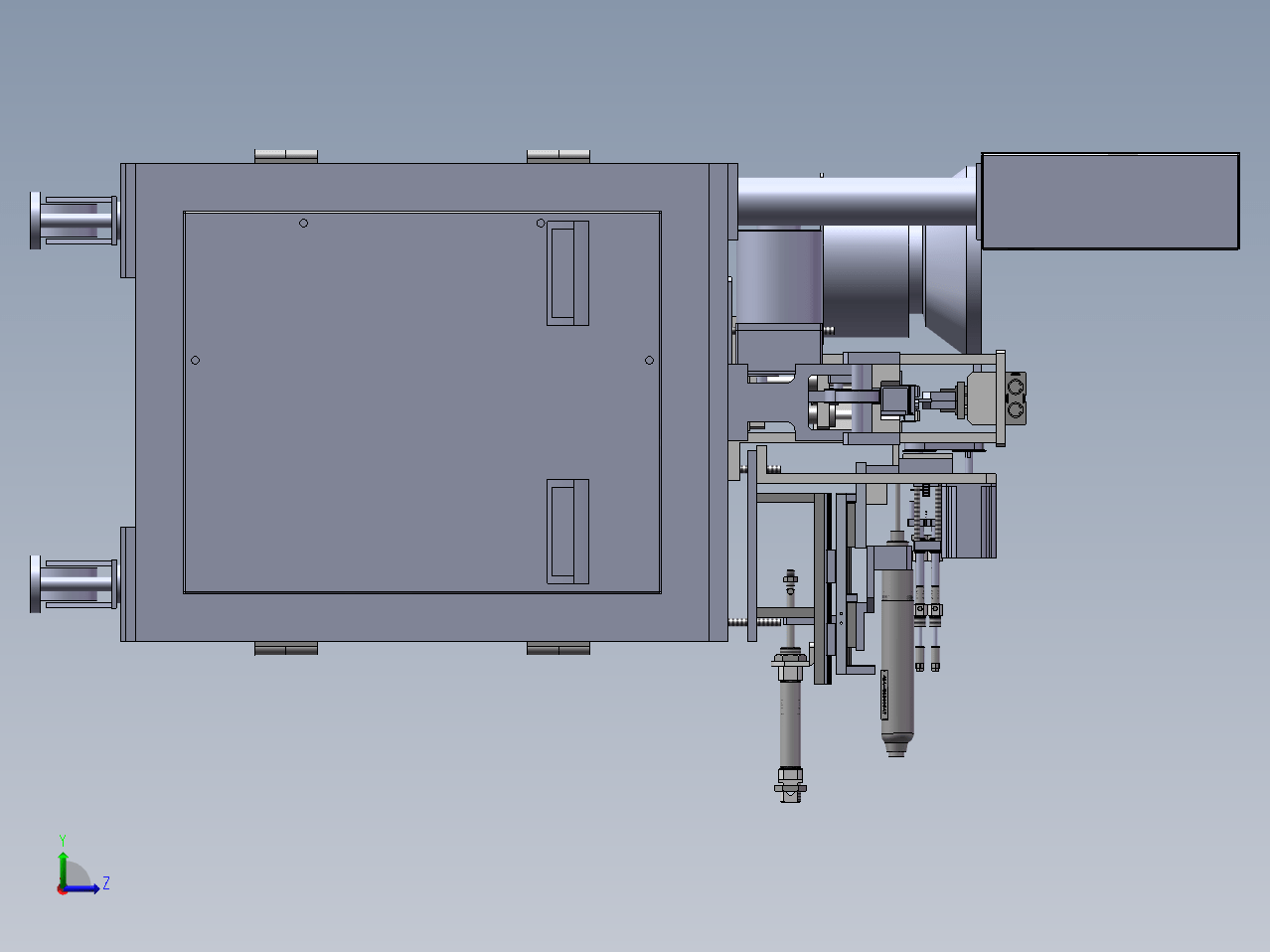

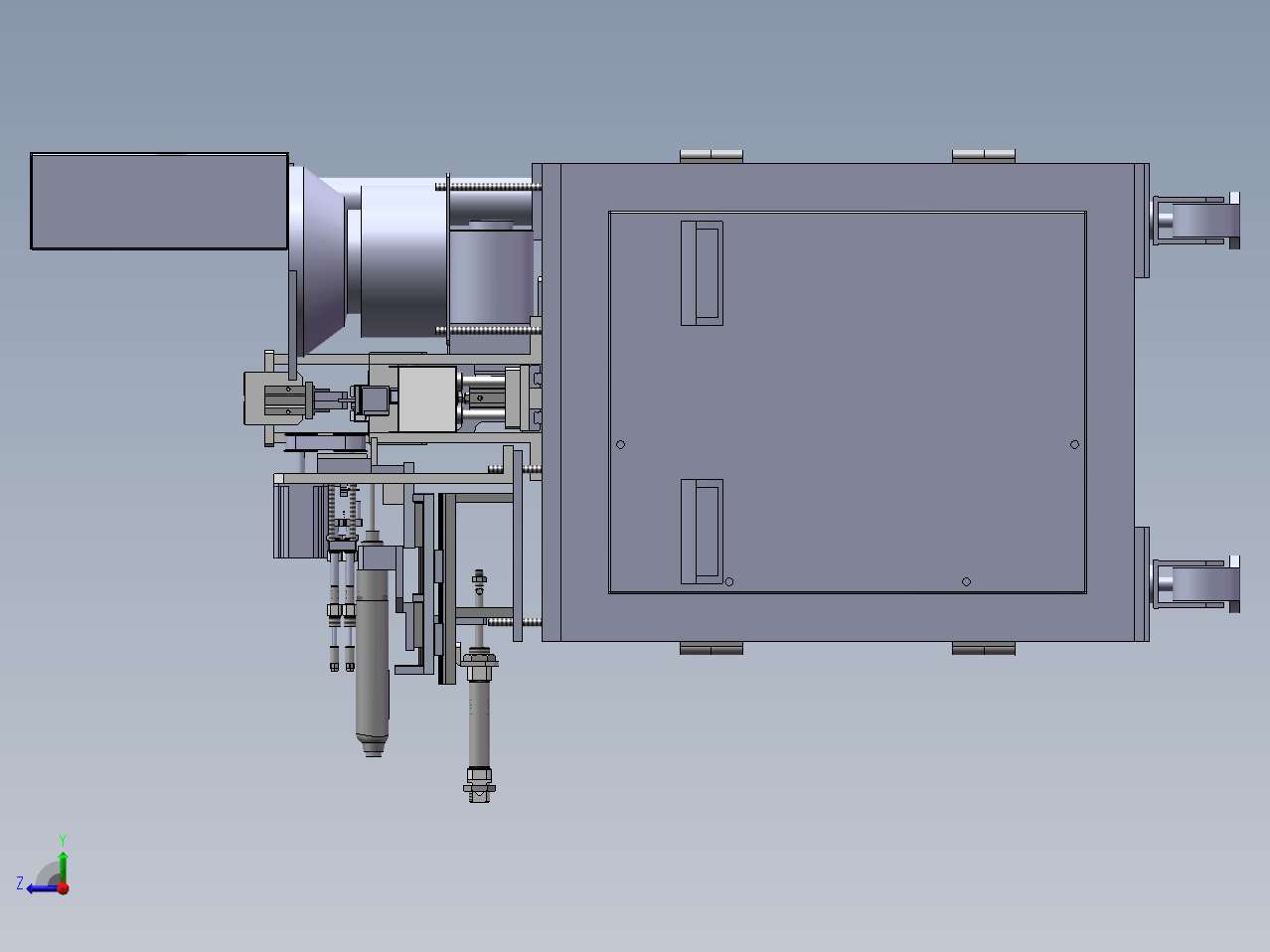

在线式螺丝机1、设备外形尺寸：1100x660x1265（长x宽x高；包括振动盘）;2、产能可达700~800PCS每H;3、设备采用PLC+触摸屏控制，手动放黑色底壳振盘上螺丝直线式运动，前半部分用小型皮带线供黑色底壳，后半部分用气缸交替循环式传递物料，每个工位共有两个电批同时锁螺丝，包括检测工位，取不良螺丝工位， 且各工位高度都可调节节约了生产成本，提高了工作效率。
下载需要15金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201049
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  20LBMA150_Rod.sldprt | 171.5K |
| 2 | 20MALB150_Body.sldprt | 378.0K |
| 3 | 20_MA_Nut.sldprt | 167.5K |
| 4 | 20_MA_Nut1.sldprt | 158.5K |
| 5 | 40W中大调速电机.SLDPRT | 574.5K |
| 6 | ACQ_25x3030_b.sldprt | 546.5K |
| 7 | ACQ_25x30_B_30r.sldprt | 222.5K |
| 8 |  ACQ_25x30_B__0_.sldasm | 312.5K |
| 9 | ACQ_25_Nut.sldprt | 166.0K |
| 10 | ASA-BS6000AT电批.SLDPRT | 709.5K |
| 11 | ATPA10L050_A_H8.sldasm | 198.0K |
| 12 | ATPA10L050_A_H8_a.sldprt | 371.5K |
| 13 | BMC12B导轨.SLDPRT | 305.5K |
| 14 | BMC12B导轨1 - 副本.SLDPRT | 223.0K |
| 15 | BMC12B滑块.SLDPRT | 294.0K |
| 16 | F_MA20LB__20_.sldprt | 181.5K |
| 17 | F_MI20LB_20_.sldprt | 186.5K |
| 18 | HNZL65.sldasm | 152.0K |
| 19 | HNZL65_LEAF1.sldprt | 175.5K |
| 20 | HNZL65_LEAF2.sldprt | 171.0K |
| 21 | LHZC10.sldprt | 266.0K |
| 22 | L支板.SLDPRT | 157.5K |
| 23 | L支板2.SLDPRT | 155.5K |
| 24 | L支板3.SLDPRT | 410.5K |
| 25 | MA20x150_S_LB__0_.sldasm | 279.0K |
| 26 | MGW 12C导轨.SLDPRT | 253.0K |
| 27 | MGW 12C滑块.SLDPRT | 276.5K |
| 28 | MHZ2_16D_Body_0_.sldprt | 604.0K |
| 29 | MHZ2_16D_Finger_0_.sldprt | 198.5K |
| 30 | MI20_M22x1_5___Nut.sldprt | 164.0K |
| 31 | MI20_M8x1_25___Nut.sldprt | 163.5K |
| 32 | MI8_M12x1_25___Nut.sldprt | 164.0K |
| 33 | MI8_M4x0_7___Nut.sldprt | 159.5K |
| 34 | MIJ_8x20_10__0100_.sldasm | 347.5K |
| 35 | MIJ_8x20_10__10__c.sldprt | 595.0K |
| 36 | MIJ_8x20_10__10___r.sldprt | 224.5K |
| 37 | MIJ_MICJ8_M4x0_710___A_Nut.sldprt | 179.5K |
| 38 | MIJ_MICJ8_M4x0_7__Nut.sldprt | 152.0K |
| 39 | MI_20x60_CA_LB_c.sldprt | 699.0K |
| 40 | MI_20x60_CA_LB_G_0_.sldasm | 326.5K |
| 41 | MI_20x60_CA_LB_r.sldprt | 201.0K |
| 42 | NP72_B.sldasm | 132.5K |
| 43 | NP72_B_b.sldprt | 129.5K |
| 44 | NP72_B_ts.sldprt | 126.0K |
| 45 | TN16s.sldprt | 137.5K |
| 46 | TN16_70_fp.sldprt | 259.5K |
| 47 | TN16_70___70_b.sldprt | 586.5K |
| 48 | TN_16x70_S__0_.sldasm | 306.0K |
| 49 | TN_16_7070_r.sldprt | 175.5K |
| 50 | U型感应器.SLDPRT | 339.0K |
| 51 | 下料斗.SLDPRT | 226.0K |
| 52 | 产品底壳.SLDPRT | 1.14M |
| 53 | 供料机构.SLDASM | 873.5K |
| 54 | 侧封板12.SLDPRT | 518.0K |
| 55 | 侧封板2.SLDPRT | 516.0K |
| 56 | 侧板.SLDPRT | 166.0K |
| 57 | 侧板23.SLDPRT | 143.5K |
| 58 | 前推料气缸支板1 - 副本.SLDPRT | 266.0K |
| 59 | 前推料气缸支板1.SLDPRT | 260.0K |
| 60 | 压料钣金1 - 副本.SLDPRT | 332.0K |
| 61 | 压料钣金1.SLDPRT | 241.5K |
| 62 | 叉料模2.SLDASM | 174.5K |
| 63 | 叉料模3.SLDASM | 172.5K |
| 64 | 右导轨.SLDPRT | 159.5K |
| 65 | 右导轨1 - 副本.SLDPRT | 345.0K |
| 66 | 同步轮.SLDPRT | 218.0K |
| 67 | 后盖板.SLDPRT | 143.5K |
| 68 | 固定座.SLDPRT | 180.5K |
| 69 | 固定座1.SLDPRT | 183.0K |
| 70 | 固定板.SLDPRT | 269.5K |
| 71 | 固定板4.SLDPRT | 153.5K |
| 72 | 导向轴.SLDPRT | 216.0K |
| 73 | 导轨与滑块.SLDASM | 203.0K |
| 74 | 导轨支架.SLDPRT | 363.5K |
| 75 | 封板1.SLDASM | 231.0K |
| 76 | 封板1.SLDPRT | 947.5K |
| 77 | 小步进电机.SLDPRT | 331.0K |
| 78 | 左导轨.SLDPRT | 171.0K |
| 79 | 左导轨1 - 副本.SLDPRT | 174.5K |
| 80 | 平台1.SLDPRT | 217.5K |
| 81 | 底封板.SLDPRT | 505.5K |
| 82 | 底板.SLDPRT | 180.5K |
| 83 | 底架3.SLDASM | 157.5K |
| 84 | 废料盒子.SLDPRT | 161.0K |
| 85 | 张紧轮支撑座.SLDPRT | 190.5K |
| 86 | 强磁铁.SLDPRT | 170.0K |
| 87 | 总转配体.SLDASM | 2.13M |
| 88 | 惰轮1.SLDPRT | 203.5K |
| 89 | 感应片1.SLDPRT | 224.0K |
| 90 | 手指6 - 副本 - 副本.SLDPRT | 211.0K |
| 91 | 手指6 - 副本.SLDPRT | 211.5K |
| 92 | 打螺丝平台.SLDASM | 166.5K |
| 93 | 批头导向轴.SLDPRT | 245.0K |
| 94 | 护盘.SLDPRT | 224.0K |
| 95 | 拉手1.SLDPRT | 256.0K |
| 96 | 振动盘1 - 副本.SLDPRT | 499.0K |
| 97 | 振动盘底架.SLDPRT | 210.5K |
| 98 | 振动盘支架.SLDASM | 170.5K |
| 99 | 控制面板.SLDPRT | 938.5K |
| 100 | 操作面板.SLDASM | 490.5K |
| 101 | 方筒机架1.SLDPRT | 358.0K |
| 102 | 机架.SLDASM | 975.5K |
| 103 | 机架1.SLDASM | 1.33M |
| 104 | 检测装置.SLDASM | 349.5K |
| 105 | 横条1.SLDPRT | 156.0K |
| 106 | 气缸上托板.SLDPRT | 195.0K |
| 107 | 气缸固定座.SLDPRT | 166.5K |
| 108 | 气缸固定板.SLDPRT | 343.5K |
| 109 | 气缸支撑板.SLDPRT | 153.5K |
| 110 | 气缸支板.SLDPRT | 144.5K |
| 111 | 流水线.SLDASM | 508.5K |
| 112 | 滑槽固定座.SLDPRT | 211.5K |
| 113 | 电批固定座.SLDPRT | 203.0K |
| 114 | 电控箱.SLDPRT | 846.0K |
| 115 | 电控箱后盖板.SLDPRT | 141.5K |
| 116 | 电控箱支架.SLDPRT | 288.5K |
| 117 | 电机支架.SLDPRT | 224.5K |
| 118 | 皮带.SLDPRT | 212.0K |
| 119 | 皮带1-912 - 副本.SLDPRT | 131.5K |
| 120 | 直线轴承.SLDPRT | 259.5K |
| 121 | 脚轮.SLDASM | 171.5K |
| 122 | 脚轮带支撑.SLDPRT | 262.0K |
| 123 | 脚轮支撑板.SLDPRT | 144.5K |
| 124 | 螺丝夹1.SLDPRT | 283.5K |
| 125 | 螺丝批套.SLDPRT | 243.0K |
| 126 | 螺丝批链接板.SLDPRT | 326.5K |
| 127 | 螺丝枪咀1.SLDPRT | 466.0K |
| 128 | 螺丝滑槽.SLDPRT | 207.5K |
| 129 | 螺丝滑槽1.SLDASM | 172.0K |
| 130 | 螺杆1.SLDPRT | 368.0K |
| 131 | 螺母.SLDPRT | 337.0K |
| 132 | 装配体电机.SLDASM | 239.5K |
| 133 | 轴承1.SLDPRT | 157.5K |
| 134 | 轴承支座.SLDPRT | 170.0K |
| 135 | 连接板3.SLDPRT | 214.5K |
| 136 | 送料卡盘.SLDPRT | 290.0K |
| 137 | 送料手指气缸.SLDASM | 235.5K |
| 138 | 送料手指气缸1 - 副本.SLDASM | 223.5K |
| 139 | 送螺丝机构.SLDASM | 244.0K |
| 140 | 链接块.SLDPRT | 266.5K |
| 141 | 锁丝组件.SLDASM | 875.0K |
| 142 | 锁紧块1.SLDPRT | 432.5K |
| 143 | 锁紧块2.SLDPRT | 240.0K |
| 144 | 锁螺丝底板.SLDPRT | 183.5K |
| 145 | 镀铬棒.SLDPRT | 171.0K |
| 146 | 镀铬棒2.SLDPRT | 165.5K |
| 147 | 镀铬棒3.SLDPRT | 181.0K |
| 148 | 镀铬棒4.SLDPRT | 183.0K |
| 149 | 镀铬棒5.SLDPRT | 376.0K |
| 150 | 镀铬棒6.SLDPRT | 176.5K |
| 151 | 镀铬棒7.SLDPRT | 266.0K |
| 152 | 限位块.SLDPRT | 237.5K |
| 153 | 限位块二.SLDPRT | 442.0K |
| 154 | 黑色底壳1.SLDPRT | 1.14M |
