一种46180圆柱电池集流盘的高速上下料机构
图纸描述

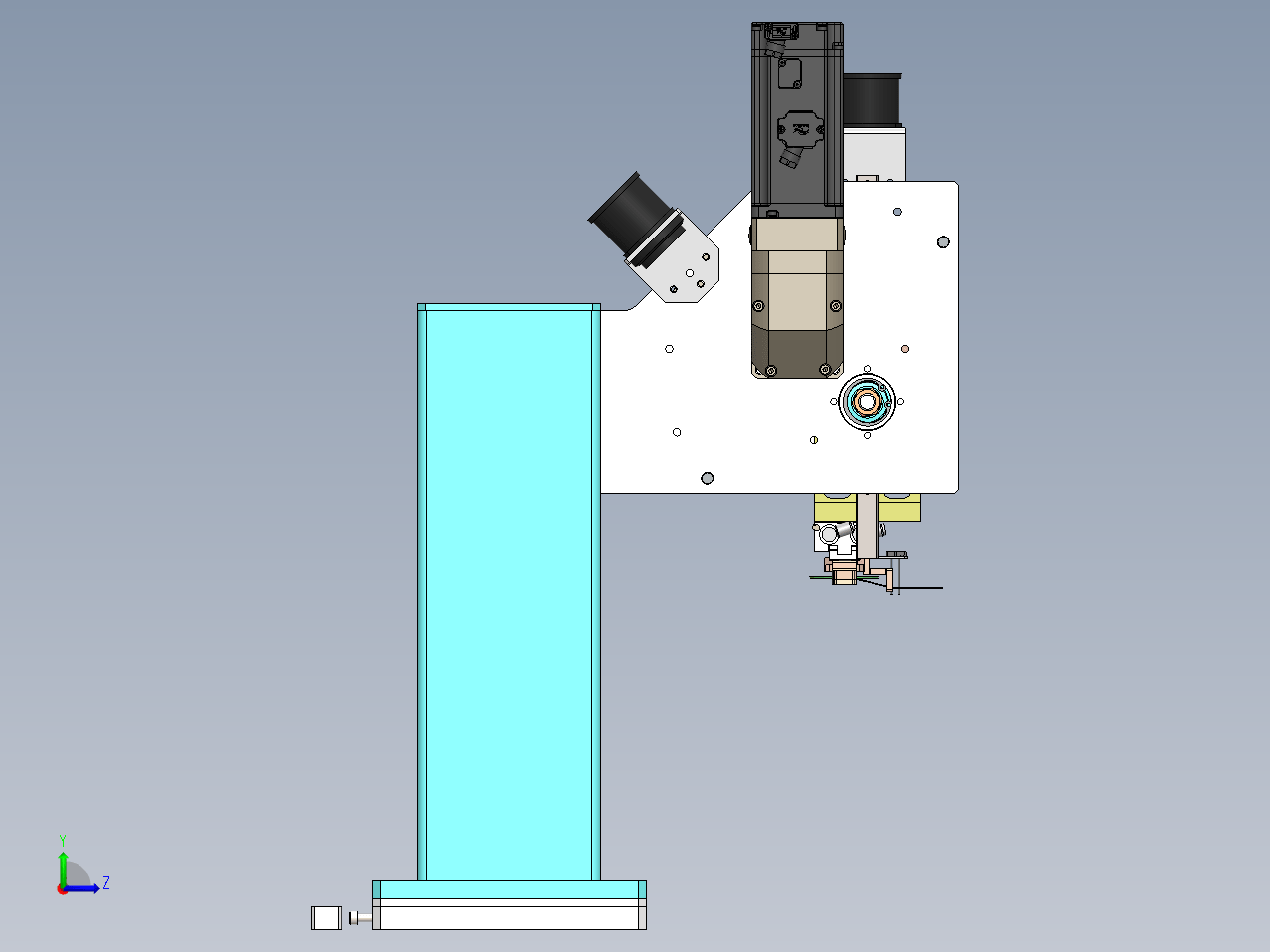

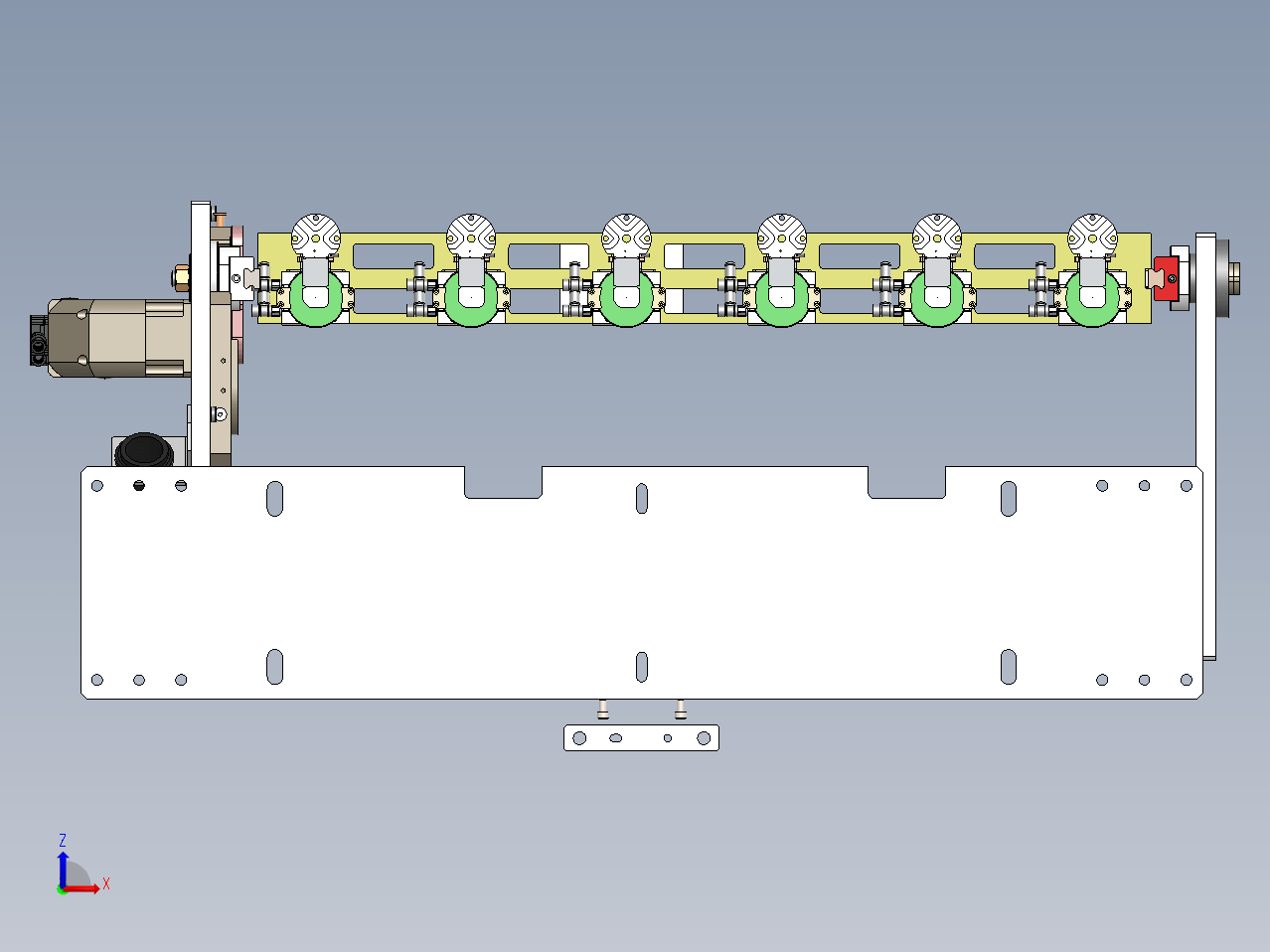

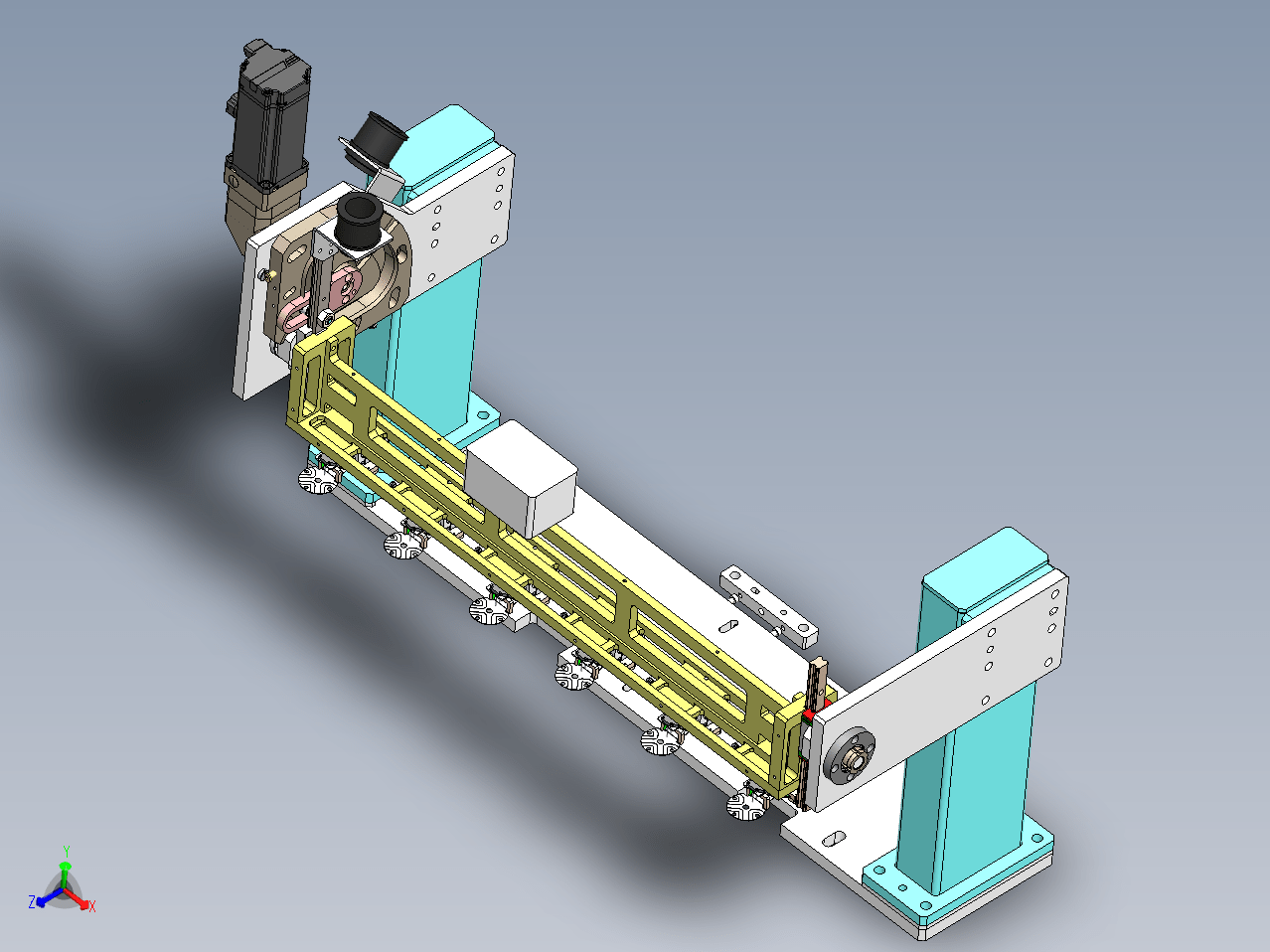

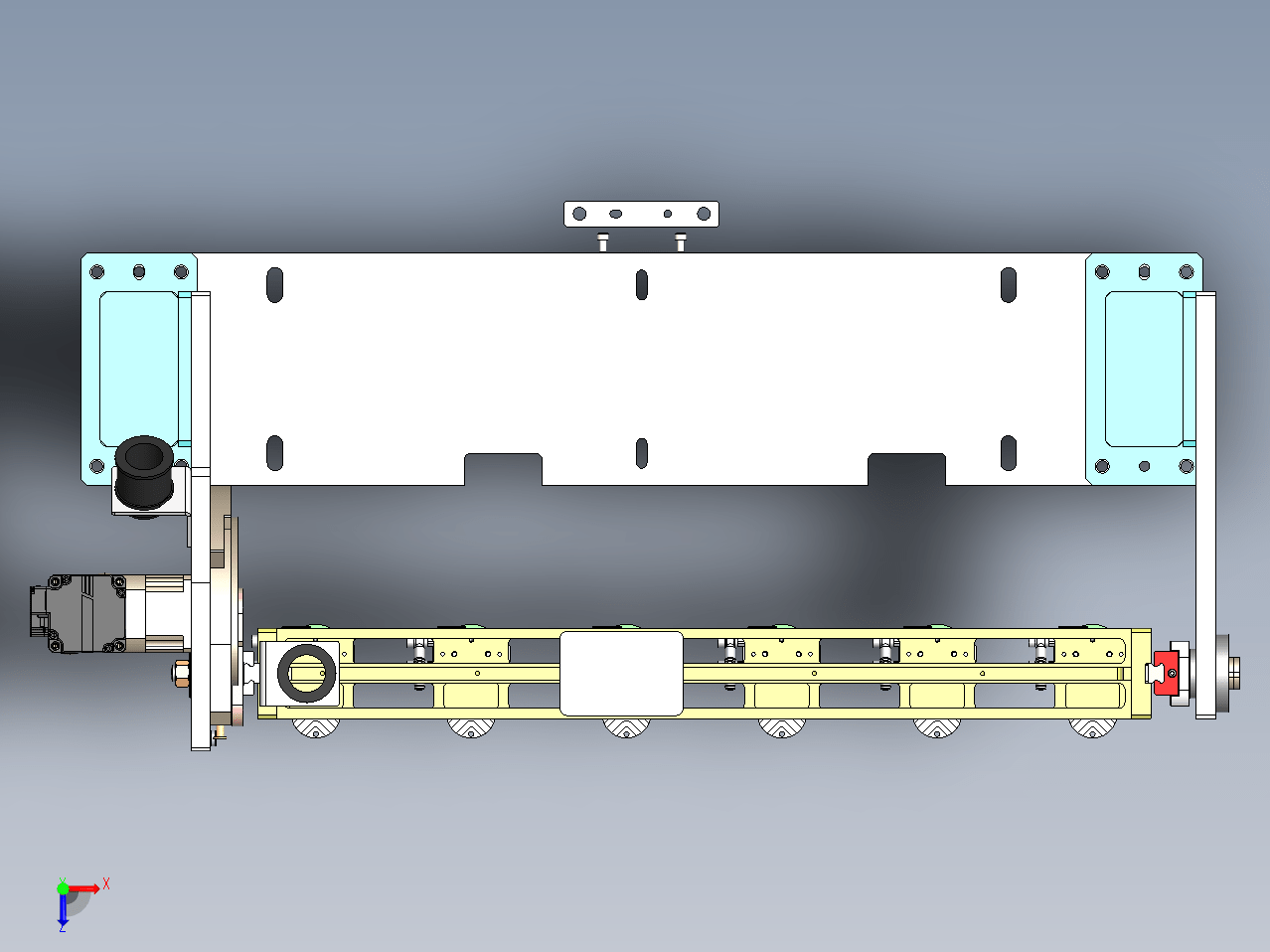

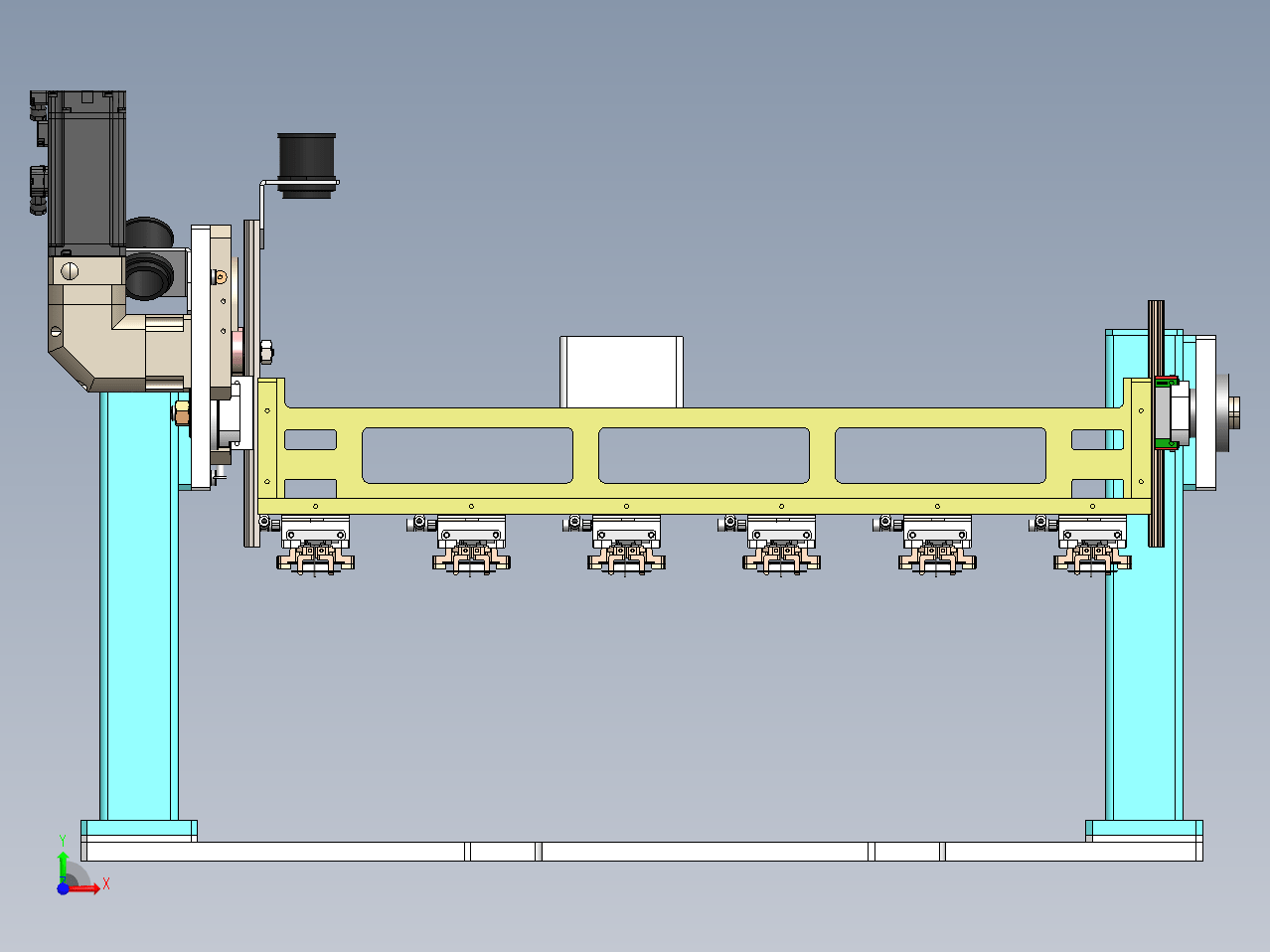

一种46180圆柱电池集流盘的高速上下料机构图纸下载，该图纸类型属于机械设备、自动化设备图纸，图纸大小18.5M，共计62个文件，包含3D图纸，图纸主格式为sldprt、sldasm，使用Solidworks 2022软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。46180圆柱电池的集流体上下料机械手，可实现在3.2s内，完成集流体抓取，90°翻转上下料。
下载需要25金币 推广可免费下载
立即下载 收藏
图纸信息
作者
小小
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  46180-负极集流体-来料14°（修改）.SLDPRT | 336.62K |
| 2 | 46180正极盖板.SLDPRT | 86.28K |
| 3 | 46180正极集流盘.SLDPRT | 349.99K |
| 4 | 46180负极盖板组件（修改）.SLDPRT | 229.24K |
| 5 | 7002AW(NSK) (2).SLDPRT | 118.05K |
| 6 | 90°调整螺丝定位钉.SLDPRT | 77.38K |
| 7 | AS1201F-M5E-04A(SMC).SLDPRT | 108.37K |
| 8 | BDA1-0408-01-01-集流体上载具.SLDPRT | 315.01K |
| 9 | BDA1-0408-01-02-载具底座.SLDPRT | 121.83K |
| 10 |  BDA1-0408-01-集流体载具.SLDASM | 193.29K |
| 11 | BGRBB6002ZZ-30.SLDPRT | 162.92K |
| 12 | CBSS6-20(MISUMI).SLDPRT | 135.74K |
| 13 | D-M9NL(SMC).SLDPRT | 72.04K |
| 14 | DYZ-0402-08-集流体托杯.SLDASM | 229.29K |
| 15 | EGH15CAZ0H(HIWIN).SLDPRT | 677.03K |
| 16 | EGH15CAZ0H.SLDPRT | 123.34K |
| 17 | EGR15R190H(HIWIN).SLDPRT | 186.72K |
| 18 | EX-14A(PANASONIC).SLDPRT | 104.99K |
| 19 | hex nuts, style 1-grades ab gb.SLDPRT | 221.44K |
| 20 | hexagon socket head cap screws gb.SLDPRT | 252.02K |
| 21 | HLB15.SLDPRT | 147.69K |
| 22 | MHF2-12D(SMC).SLDPRT | 231.49K |
| 23 | MS1H4-40B30CB-A334Z(INOVANCE).SLDPRT | 2.25M |
| 24 | NASTF6.SLDPRT | 133.7K |
| 25 | PGRH60-20-P2(HOAJEAR).SLDPRT | 1.03M |
| 26 | RTWN32(MISUMI).SLDPRT | 80.96K |
| 27 | spring lock washers--normal type gb.sldprt | 222.3K |
| 28 | YFT02-0021-01-01-安装板.SLDPRT | 295.68K |
| 29 | YFT02-0021-01-02-立柱.SLDPRT | 125.14K |
| 30 | YFT02-0021-01-03-底板.SLDPRT | 174.92K |
| 31 | YFT02-0021-01-04-修配片.SLDPRT | 64.85K |
| 32 | YFT02-0021-01-05-调节座.SLDASM | 58.56K |
| 33 | YFT02-0021-01-06-调整块.SLDPRT | 88.86K |
| 34 | YFT02-0021-01-07907.SLDPRT | 66.54K |
| 35 | YFT02-0021-01-07928.SLDPRT | 306.74K |
| 36 | YFT02-0021-01-07929.SLDPRT | 313.29K |
| 37 | YFT02-0021-01-07930.SLDPRT | 153.23K |
| 38 | YFT02-0021-01-07931.SLDPRT | 133.22K |
| 39 | YFT02-0021-01-07932.SLDPRT | 111.1K |
| 40 | YFT02-0021-01-07933.SLDPRT | 167.82K |
| 41 | YFT02-0021-01-07934.SLDPRT | 92.69K |
| 42 | YFT02-0021-01-07935.SLDPRT | 133.76K |
| 43 | YFT02-0021-01-07936.SLDPRT | 80.39K |
| 44 | YFT02-0021-01-08-支柱.SLDPRT | 192.06K |
| 45 | YFT02-0021-01-旋转上料模组.SLDASM | 2.58M |
| 46 | YFT02-0021-02-07902.SLDPRT | 180.3K |
| 47 | YFT02-0021-02-07904.SLDPRT | 124.28K |
| 48 | YFT02-0021-02-07905.SLDPRT | 156.18K |
| 49 | YFT02-0021-03-04-修配片.SLDPRT | 68.67K |
| 50 | YFT02-0021-03-07-气缸安装块.SLDPRT | 812.91K |
| 51 | YFT02-0021-03-30-限位块.SLDPRT | 90.13K |
| 52 | YFT02-0021-03-31-夹爪A1.SLDPRT | 98.55K |
| 53 | YFT02-0021-03-32-夹爪B.SLDPRT | 218.68K |
| 54 | YFT02-0021-03-33-夹爪A2.SLDPRT | 99.71K |
| 55 | YFT02-0021-03-34-传感器支架.SLDPRT | 127.3K |
| 56 | YFT02-0021-03-夹爪模组.SLDASM | 639.22K |
| 57 | YFT02-0021-集流体上料模组.SLDASM | 2.89M |
| 58 | ZIG20-F34.5-PG29(怡合达).SLDPRT | 87.38K |
| 59 | 圆柱内六角螺钉M4X12(N-A).SLDPRT | 155.58K |
| 60 | 弹垫Φ12(NA) (1).SLDPRT | 84.7K |
| 61 | 螺母M12(NA).SLDPRT | 124.44K |
| 62 | 防水盒.SLDPRT | 60.07K |
