尾座可移动机床
图纸描述

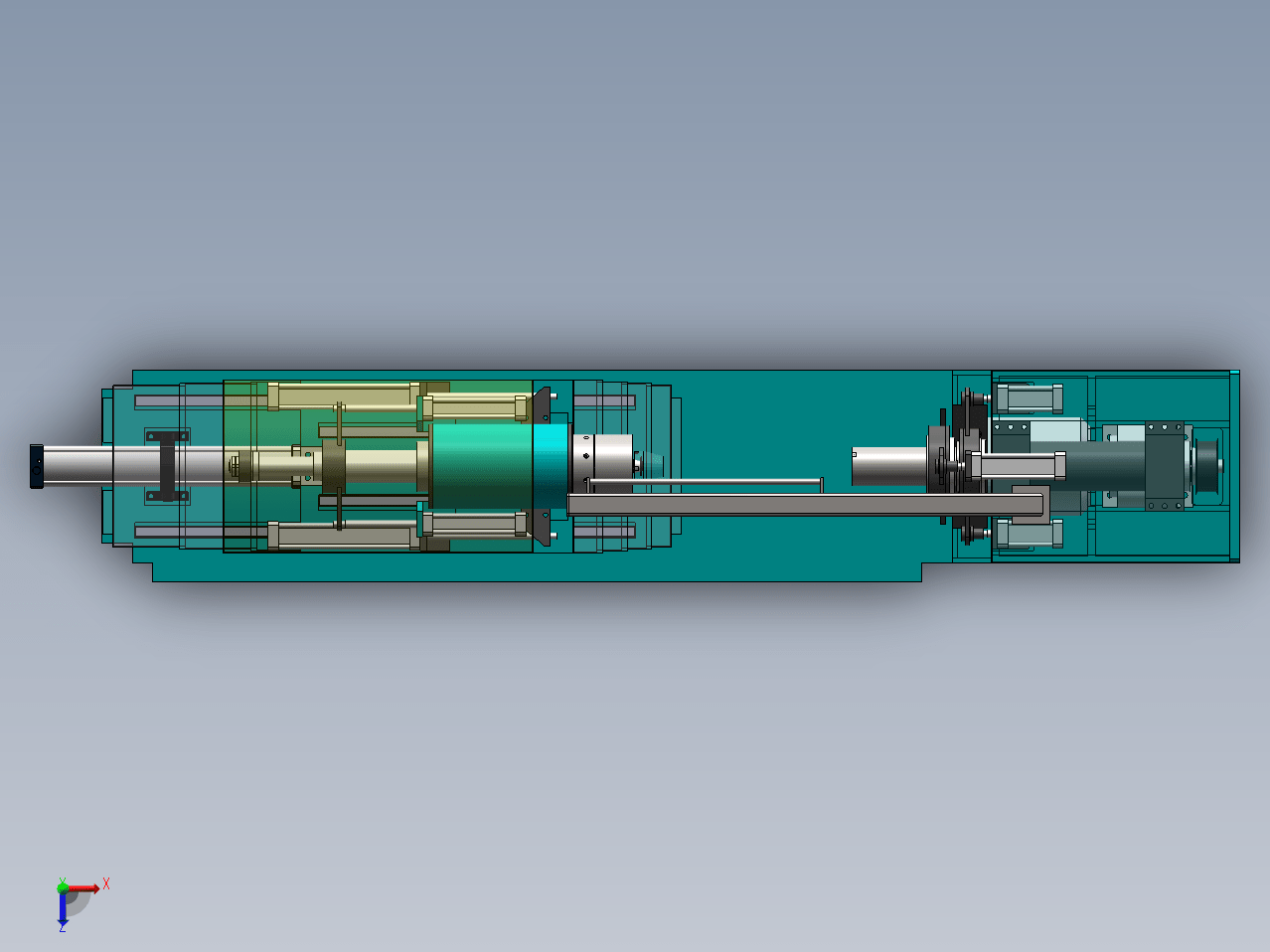

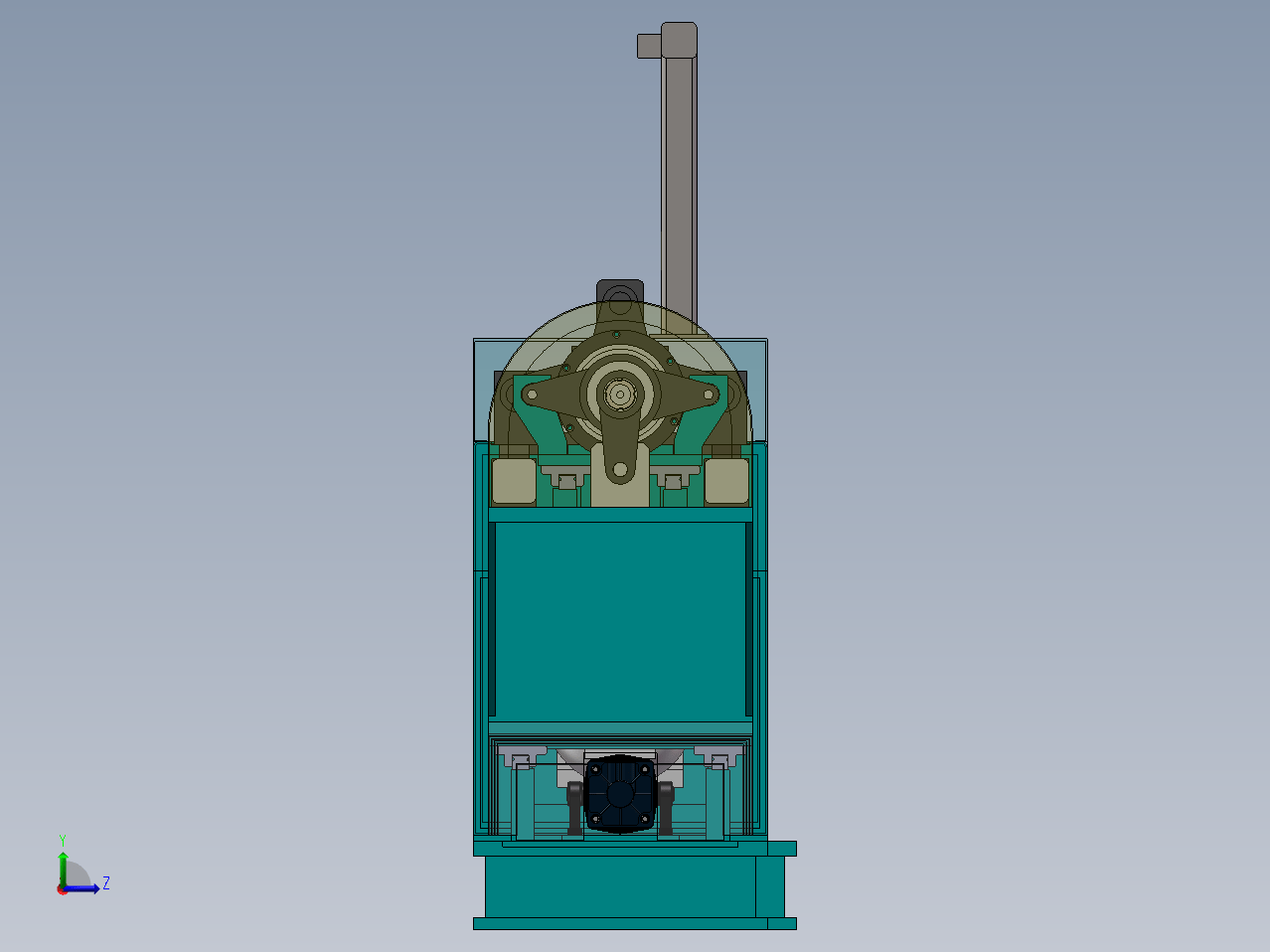

此三维模型为一款尾架可移动式机床,在导轨上移动,夹紧通过气缸来实现,主轴箱部分也具有夹紧功能,整体三维表达清晰,由sw2014绘制,包含参数。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
作者
图书馆
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  100_C_Screw.sldprt | 209.5K |
| 2 | 124-5钢丝圈DXT.SLDPRT | 135.5K |
| 3 | 14M带轮-40宽DXT.SLDPRT | 108.5K |
| 4 | 35tac20x+l轴承DXT.SLDPRT | 117.0K |
| 5 | 50气缸座DXT.SLDPRT | 234.5K |
| 6 | 63气缸座-空气弹簧DXT.SLDPRT | 123.5K |
| 7 | 70-75-40铜套.SLDPRT | 104.5K |
| 8 | F-M20X150U.sldprt | 231.0K |
| 9 | F-SC100TC.sldprt | 277.0K |
| 10 | F-SC80TCM1(100).sldprt | 231.5K |
| 11 | JSI100-3.sldprt | 146.5K |
| 12 |  MAL20气缸活塞杆-100及Y型接头DXT.SLDASM | 93.5K |
| 13 | Outer_ring_gear_1.sldprt | 170.5K |
| 14 | R67-8.7-5.5减速机DXT.SLDPRT | 248.5K |
| 15 | SC-100-M20x1_5 - Nut.sldprt | 140.0K |
| 16 | SC-100x600-S (0) _c.sldprt | 1.12M |
| 17 | SC-100x600-S(0)_r.sldprt | 655.5K |
| 18 | SC100-6004.sldprt | 154.5K |
| 19 | SC100-600气缸体.sldasm | 141.5K |
| 20 | SC100-600活塞杆.sldasm | 74.0K |
| 21 | SC50-150气缸体DXT.SLDPRT | 174.0K |
| 22 | SC50-150气缸活塞杆DXT.SLDPRT | 113.5K |
| 23 | SC50-175-g气缸体DXT.SLDPRT | 173.5K |
| 24 | SC50-175-g气缸活塞杆DXT.SLDPRT | 113.5K |
| 25 | SC63-150气缸体DXT.SLDPRT | 310.0K |
| 26 | SC63-150气缸活塞杆1DXT.SLDPRT | 111.0K |
| 27 | SC63-300-g气缸体DXT.SLDPRT | 174.0K |
| 28 | SC63-300-g气缸活塞杆DXT.SLDPRT | 113.5K |
| 29 | SC63-75气缸体DXT.SLDPRT | 176.0K |
| 30 | SC63-75气缸活塞杆DXT.SLDPRT | 113.0K |
| 31 | zongtu.SLDASM | 2.26M |
| 32 | 主轴后轴承盖DXT.SLDPRT | 160.5K |
| 33 | 主轴箱体架-空气弹簧成型机DXT.SLDPRT | 382.5K |
| 34 | 主轴箱盖1DXT.SLDPRT | 197.0K |
| 35 | 主轴箱盖2DXT.SLDPRT | 117.5K |
| 36 | 主轴箱部分-空气弹簧DXT.sldasm | 89.5K |
| 37 | 主轴轴承座-空气弹簧成型机DXT.SLDPRT | 207.5K |
| 38 | 侧防护板.SLDPRT | 136.5K |
| 39 | 内滑动套-主轴部分DXT.SLDPRT | 307.0K |
| 40 | 前推座DXT.SLDPRT | 144.5K |
| 41 | 双列圆锥滚子轴承352012DXT.SLDPRT | 117.5K |
| 42 | 双向推力角接触轴承120TAC29x+lDXT.SLDPRT | 118.0K |
| 43 | 双向推力角接触轴承130TAC29x+lDXT.SLDPRT | 117.5K |
| 44 | 后推座DXT.SLDPRT | 180.0K |
| 45 | 套筒1-前段-尾架DXT.SLDPRT | 230.5K |
| 46 | 套筒1-后段-尾架DXT.SLDPRT | 278.5K |
| 47 | 定位盘.SLDPRT | 105.5K |
| 48 | 导向键12-8.SLDPRT | 149.0K |
| 49 | 导轨30-1500DXT.SLDPRT | 98.5K |
| 50 | 导轨30-570DXT.SLDPRT | 98.0K |
| 51 | 导轨滑块30-cbDXT.SLDPRT | 144.5K |
| 52 | 尾架伸缩防护罩-前.SLDPRT | 290.0K |
| 53 | 尾架伸缩防护罩-后.SLDPRT | 302.0K |
| 54 | 尾架套筒盖-右DXT.SLDPRT | 168.0K |
| 55 | 尾架套筒盖DXT.SLDPRT | 169.0K |
| 56 | 尾架导向套-空气弹簧DXT.SLDPRT | 107.0K |
| 57 | 尾架座体-空气弹簧DXT.SLDPRT | 176.5K |
| 58 | 尾架移动座-空气弹簧DXT.SLDPRT | 221.5K |
| 59 | 尾架罩.SLDPRT | 149.5K |
| 60 | 尾架顶针部分-空气弹簧DXT.SLDPRT | 167.0K |
| 61 | 底座-空气弹簧DXT.SLDPRT | 296.0K |
| 62 | 推力轴承压盘1DXT.SLDPRT | 171.5K |
| 63 | 推力轴承压盘2DXT.SLDPRT | 170.0K |
| 64 | 推力轴承压盘3DXT.SLDPRT | 172.0K |
| 65 | 推力轴承压盘4DXT.SLDPRT | 170.0K |
| 66 | 推动夹DXT.SLDPRT | 219.5K |
| 67 | 收口套筒轴承座DXT.SLDPRT | 146.5K |
| 68 | 收口片座-后段DXT.SLDPRT | 151.0K |
| 69 | 气缸及导轨座-钢圈架移动部分DXT.SLDPRT | 234.5K |
| 70 | 气缸接头-示意DXT.SLDPRT | 118.0K |
| 71 | 气缸接头1-63缸DXT.SLDPRT | 165.5K |
| 72 | 深沟球轴承示意75-115-20DXT.SLDPRT | 107.0K |
| 73 | 激光标线器支架.SLDPRT | 309.5K |
| 74 | 移动气缸座-100.SLDPRT | 184.0K |
| 75 | 第一气缸座DXT.SLDPRT | 167.5K |
| 76 | 芯轴固定座.SLDPRT | 268.5K |
| 77 | 芯轴定位轴.SLDPRT | 132.0K |
| 78 | 角接触圆锥滚子轴承32928.SLDPRT | 114.0K |
| 79 | 轴承32926.SLDPRT | 113.5K |
| 80 | 镜向气缸接头1-63缸DXT.SLDPRT | 144.5K |
| 81 | 顶紧螺母.SLDPRT | 283.5K |
| 82 | 顶针轴承座DXT.SLDPRT | 242.5K |
