PCB输送装置
图纸描述

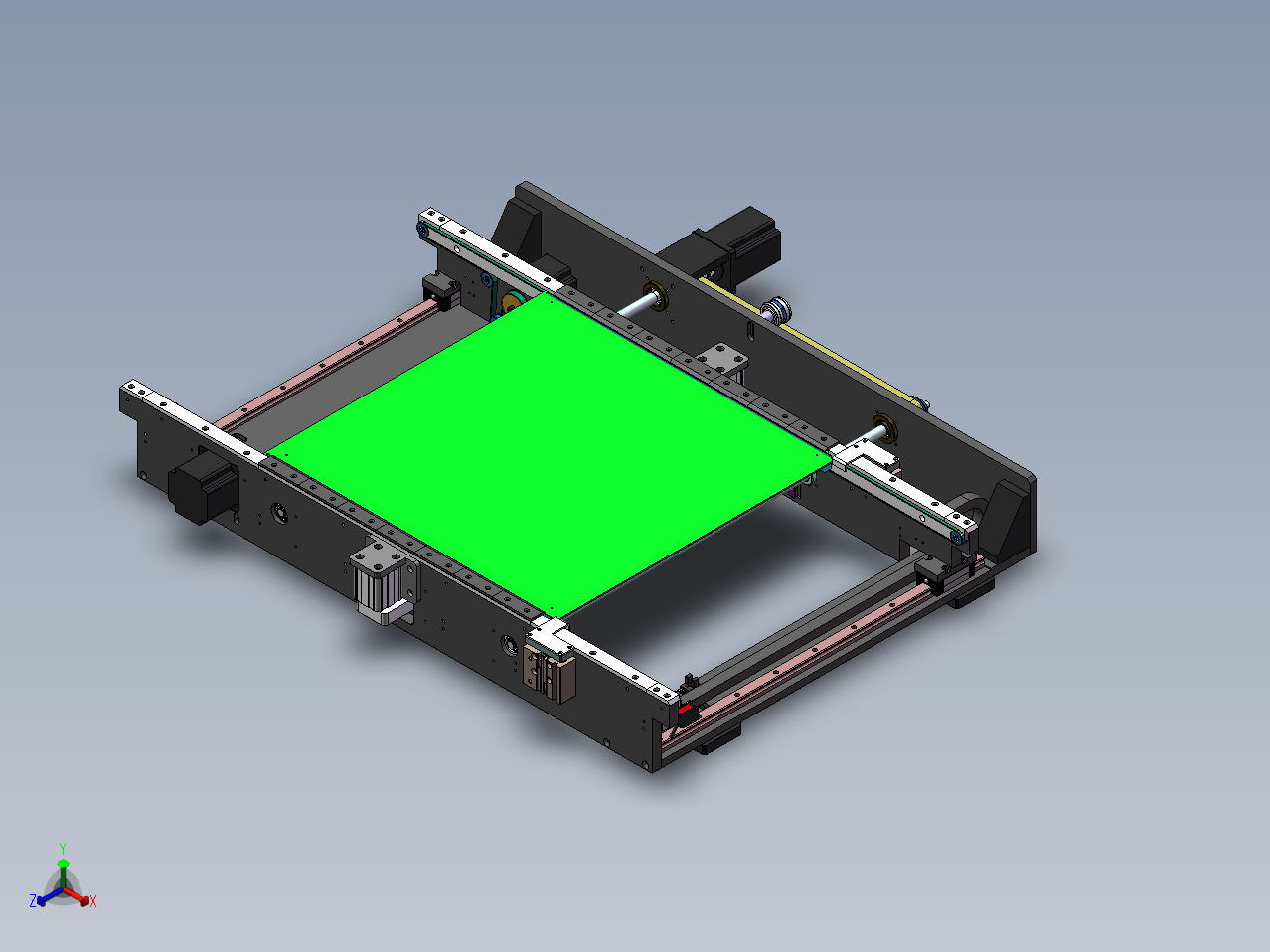

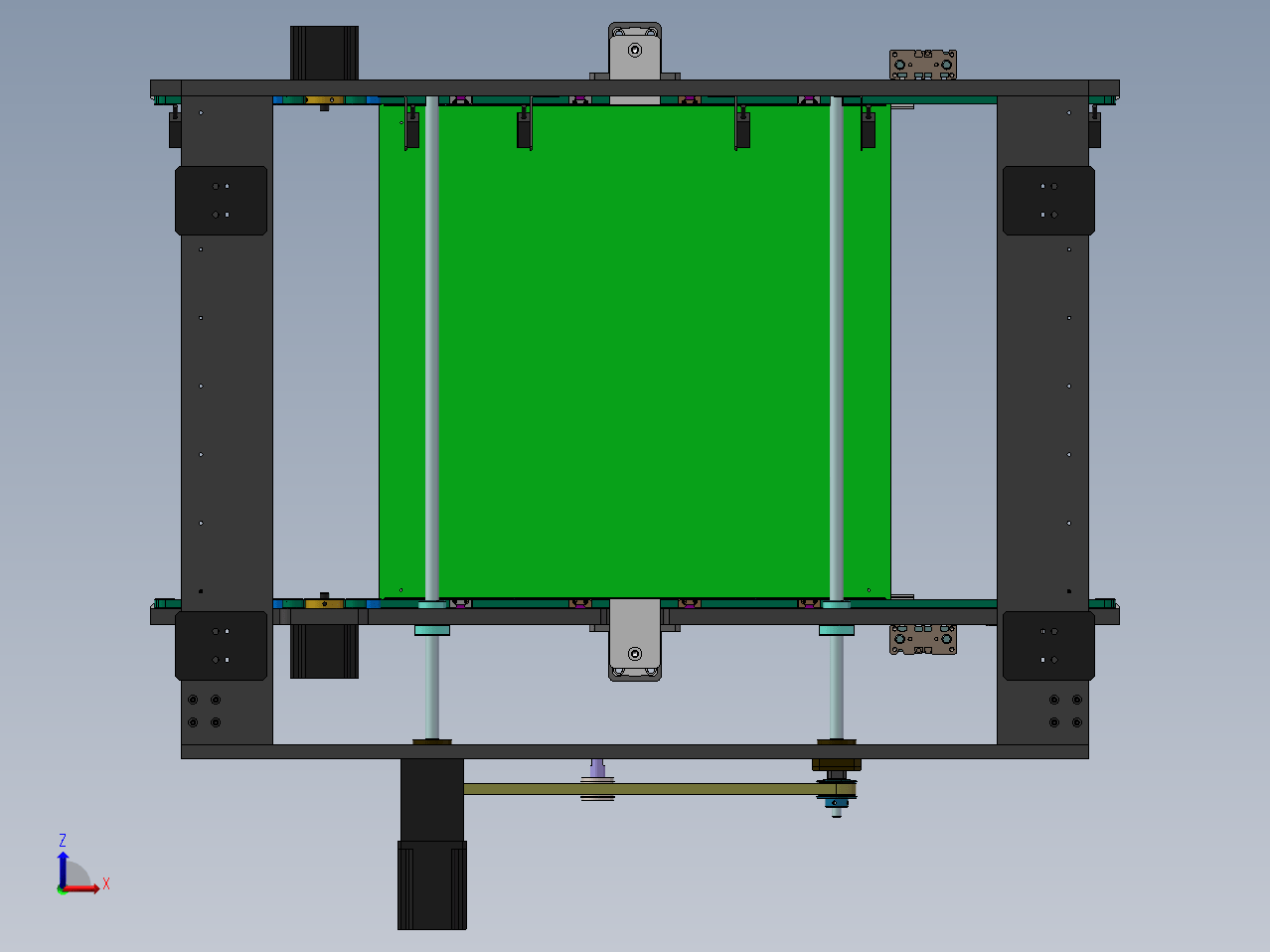

PCB输送装置图纸下载，该图纸类型属于机械设备、电子产品制造设备图纸，图纸大小17.64M，共计81个文件，包含3D图纸，图纸主格式为sldprt、sldasm，使用Solidworks 2016软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。PCB输送进料，板宽度可调，可自动停板，夹板，送板。
下载需要28金币 推广可免费下载
立即下载 收藏
图纸信息
作者
SilverFox
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  ACQ25A.SLDPRT | 139.14K |
| 2 | ACQ25B.SLDPRT | 58.74K |
| 3 |  A_MGPM12-20-Z73(0).SLDASM | 159.91K |
| 4 | b_SSEB10.sldprt | 200.86K |
| 5 | E3Z-61.SLDPRT | 114.86K |
| 6 | EE_SX674.SLDPRT | 55.32K |
| 7 | FK轴承座（FK10）.SLDASM | 511.39K |
| 8 | FK轴承座（FK10）.SLDPRT | 104.56K |
| 9 | HGL 15CA 410.SLDPRT | 95.33K |
| 10 | HGL 15CA.SLDPRT | 248.27K |
| 11 | HTPA20S5M100_A_H6_a.sldprt | 417.21K |
| 12 | M3X12.sldprt | 57.5K |
| 13 | MCKSC25_5_5_B.sldprt | 88.5K |
| 14 | MD6-5S.SLDASM | 323.64K |
| 15 | MD6-5s1.SLDPRT | 1.02M |
| 16 | MD6-5s2.SLDPRT | 602.5K |
| 17 | MGPM12-20A.SLDPRT | 214.88K |
| 18 | MGPM12-20B.SLDPRT | 106.86K |
| 19 | PCB板（450X350）.SLDPRT | 56.6K |
| 20 | r_SEB10_275.sldprt | 95.19K |
| 21 | 中央支撑底板.SLDPRT | 297.5K |
| 22 | 传动轮（活动）A.SLDPRT | 103.42K |
| 23 | 传输皮带(1.2X7X2040).SLDPRT | 75.92K |
| 24 | 停板感应器码.SLDPRT | 121.99K |
| 25 | 同步带（5M-825）.SLDPRT | 55.77K |
| 26 | 固定导轨装配.SLDASM | 953.6K |
| 27 | 固定板压条1.SLDPRT | 64.8K |
| 28 | 固定板压条2.SLDPRT | 102.64K |
| 29 | 固定板压条3.SLDPRT | 64.24K |
| 30 | 固定板压条前端.SLDPRT | 86.9K |
| 31 | 固定板压条前端2.SLDPRT | 87.5K |
| 32 | 坦克链11a.SLDPRT | 76.53K |
| 33 | 坦克链固定码11.SLDPRT | 93.21K |
| 34 | 夹板.SLDPRT | 157.28K |
| 35 | 夹板气缸-ACQ25X15.SLDASM | 113.33K |
| 36 | 导轨上压块Ab.SLDPRT | 76.62K |
| 37 | 导轨前固定板.SLDPRT | 529.66K |
| 38 | 导轨后固定板.SLDPRT | 207.67K |
| 39 | 导轨活动板.SLDPRT | 681.3K |
| 40 | 导轨盖板.SLDPRT | 87.37K |
| 41 | 底板1.SLDPRT | 212.68K |
| 42 | 底板2.SLDPRT | 217.85K |
| 43 | 张紧惰轮轴.SLDPRT | 125.39K |
| 44 | 张紧轮.SLDASM | 537.49K |
| 45 | 挡板块2（右）.SLDPRT | 81.49K |
| 46 | 挡板块2（左）.SLDPRT | 83.44K |
| 47 | 步进马达(57MM).SLDPRT | 118.26K |
| 48 | 步进马达(57X54.5MM).SLDPRT | 121.12K |
| 49 | 气缸-ACO25.SLDASM | 126.34K |
| 50 | 气缸固定片.SLDPRT | 115.92K |
| 51 | 气缸连接片.SLDPRT | 116.06K |
| 52 | 活动导轨装配.SLDASM | 920.57K |
| 53 | 滑块固定块.SLDPRT | 96.54K |
| 54 | 滚珠丝杆1205.SLDPRT | 131.74K |
| 55 | 滚珠丝杆螺母(1205).SLDPRT | 127.45K |
| 56 | 皮带底板.SLDPRT | 64.38K |
| 57 | 皮带轮.SLDPRT | 98.24K |
| 58 | 皮带轮装配.SLDASM | 483.78K |
| 59 | 皮带轮轴.SLDPRT | 102.98K |
| 60 | 盖板(FK10).SLDPRT | 93.95K |
| 61 | 直线导轨.SLDASM | 103.47K |
| 62 | 胀紧套(8x18x11).SLDPRT | 309.0K |
| 63 | 螺帽M10X1.SLDPRT | 92.4K |
| 64 | 调宽同步轮.SLDASM | 168.45K |
| 65 | 调宽张紧惰轮.SLDPRT | 100.88K |
| 66 | 调宽感应片.SLDPRT | 102.72K |
| 67 | 调宽感应片2.SLDPRT | 145.84K |
| 68 | 调宽马达组件.SLDASM | 1.52M |
| 69 | 轴承垫片.SLDPRT | 83.54K |
| 70 | 输送装置(850).SLDASM | 2.79M |
| 71 | 运输平台垫块.SLDPRT | 84.98K |
| 72 | 运输平台垫块2（右至左）.SLDPRT | 103.76K |
| 73 | 运输平台垫块2（左至右）.SLDPRT | 107.11K |
| 74 | 间隔套2.SLDPRT | 76.94K |
| 75 | 阻挡块.SLDPRT | 85.32K |
| 76 | 阻挡气缸-MGPM12-20（右）.SLDASM | 167.31K |
| 77 | 阻挡气缸-MGPM12-20（左）.SLDASM | 156.83K |
| 78 | 阻挡气缸安装板(左至右).SLDPRT | 119.57K |
| 79 | 隔套11.SLDPRT | 104.88K |
| 80 | 马达板加强板.SLDPRT | 104.03K |
| 81 | 马达连接板2.SLDPRT | 96.29K |
