车身翻转车
图纸描述

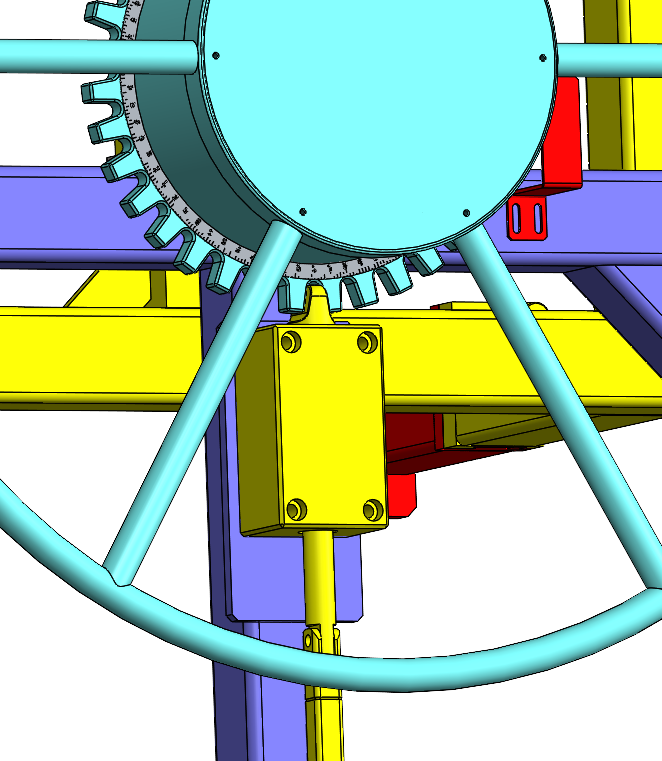

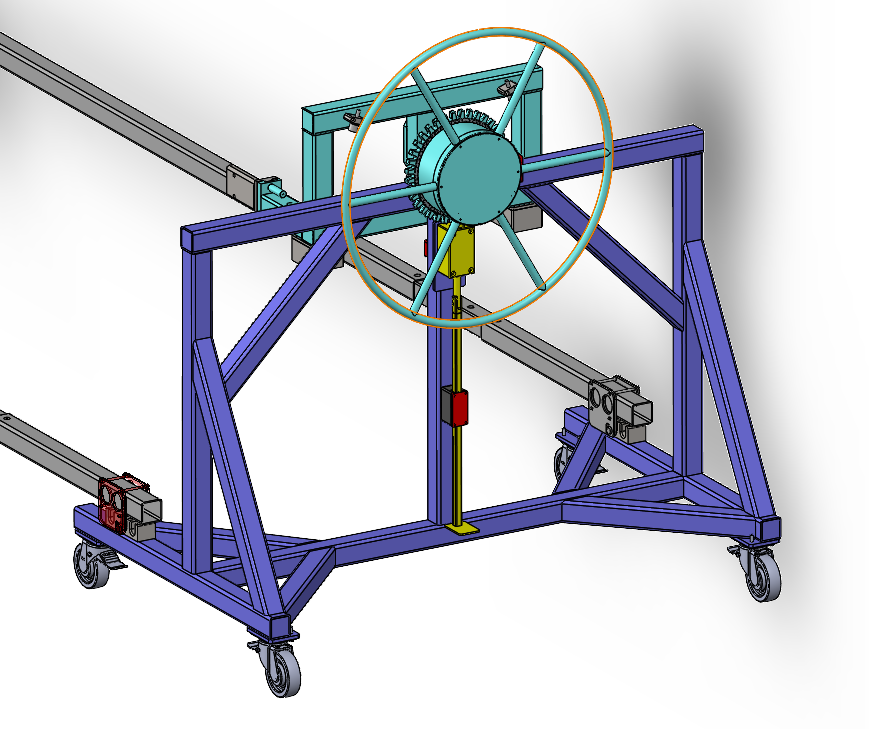

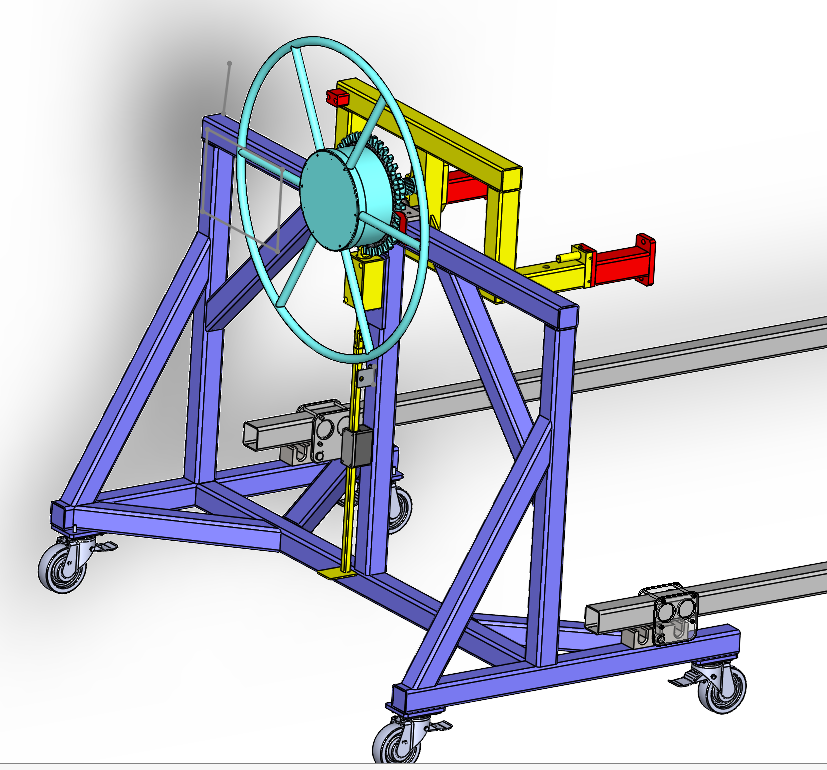

车身翻转车对整车车身进行旋转，两侧有旋转把手，通过计算汽车重心，把汽车重心放置在旋转重心上，翻转起来，不会受到翻转力，用叉车将车身固定在旋转台上，两侧用螺钉固定。
下载需要45金币 推广可免费下载
立即下载 收藏
图纸信息
作者
Summer
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  BT2022034-01-01--01-11安全托板.SLDPRT | 205.92K |
| 2 | BT2022034-01-01-01-01脚轮底板.SLDPRT | 85.84K |
| 3 | BT2022034-01-01-01-02斜拉筋1.SLDPRT | 108.76K |
| 4 | BT2022034-01-01-01-04轴承板.SLDPRT | 98.07K |
| 5 | BT2022034-01-01-01-05斜拉筋5.SLDPRT | 98.18K |
| 6 | BT2022034-01-01-01-08斜拉筋3.SLDPRT | 84.48K |
| 7 | BT2022034-01-01-01-09立板.SLDPRT | 93.88K |
| 8 | BT2022034-01-01-01-10堵板.SLDPRT | 73.36K |
| 9 | BT2022034-01-01-01-12限位块.SLDPRT | 135.77K |
| 10 | BT2022034-01-01-01-13斜拉筋4.SLDPRT | 78.01K |
| 11 |  BT2022034-01-01-01主架体.SLDASM | 310.21K |
| 12 | BT2022034-01-01-01主架体.SLDPRT | 697.96K |
| 13 | BT2022034-01-01主架体组件.SLDASM | 1.71M |
| 14 | BT2022034-01-02-01升降架体.SLDPRT | 696.53K |
| 15 | BT2022034-01-02-01壳体.SLDPRT | 172.7K |
| 16 | BT2022034-01-02-02安全挡板.SLDPRT | 187.51K |
| 17 | BT2022034-01-02-02轴.SLDPRT | 348.98K |
| 18 | BT2022034-01-02-03-03叉型件.SLDPRT | 186.09K |
| 19 | BT2022034-01-02-03踏板杆.SLDPRT | 209.88K |
| 20 | BT2022034-01-02-04限位块.SLDPRT | 109.21K |
| 21 | BT2022034-01-02-05限位块调整垫.SLDPRT | 118.56K |
| 22 | BT2022034-01-02-06限位块端盖.SLDPRT | 130.07K |
| 23 | BT2022034-01-02-07碰撞块.SLDPRT | 99.87K |
| 24 | BT2022034-01-02-08刻度尺.SLDPRT | 7.65M |
| 25 | BT2022034-01-02-08刻度尺1.SLDPRT | 6.75M |
| 26 | BT2022034-01-02-09指针.SLDPRT | 226.0K |
| 27 | BT2022034-01-02-10碰撞块1.SLDPRT | 124.35K |
| 28 | BT2022034-01-02-11加厚块.SLDPRT | 99.17K |
| 29 | BT2022034-01-02-12配重块.SLDPRT | 81.93K |
| 30 | BT2022034-01-02-13配重块1.SLDPRT | 84.49K |
| 31 | BT2022034-01-02升降架体.SLDASM | 431.1K |
| 32 | BT2022034-01-02销组件.SLDASM | 656.89K |
| 33 | BT2022034-01-03-01-01盘心.SLDPRT | 139.92K |
| 34 | BT2022034-01-03-01-02手轮片.SLDPRT | 203.96K |
| 35 | BT2022034-01-03-01-05立板.SLDPRT | 67.75K |
| 36 | BT2022034-01-03-01手轮.SLDPRT | 582.2K |
| 37 | BT2022034-01-03-02连接套.SLDPRT | 158.44K |
| 38 | BT2022034-01-03-03牙盘.SLDPRT | 1.31M |
| 39 | BT2022034-01-03-04主轴.SLDPRT | 401.88K |
| 40 | BT2022034-01-03-05扭矩板.SLDPRT | 90.83K |
| 41 | BT2022034-01-03-06手轮端盖.SLDPRT | 78.93K |
| 42 | BT2022034-01-03轴组件.SLDASM | 1.15M |
| 43 | BT2022034-01-04-00尾部翻转架（组焊).SLDASM | 153.76K |
| 44 | BT2022034-01-04-01方管1.SLDPRT | 129.33K |
| 45 | BT2022034-01-04-02立柱.SLDPRT | 102.46K |
| 46 | BT2022034-01-04-03加强筋.SLDPRT | 27.79K |
| 47 | BT2022034-01-04-04堵片.SLDPRT | 29.83K |
| 48 | BT2022034-01-04-05凹块.SLDPRT | 84.63K |
| 49 | BT2022034-01-04-06方管2.SLDPRT | 131.14K |
| 50 | BT2022034-01-04-07支撑臂.SLDPRT | 110.69K |
| 51 | BT2022034-01-04-08插销.SLDPRT | 115.38K |
| 52 | BT2022034-01-04尾部翻转架.SLDASM | 165.96K |
| 53 | BT2022034-01-05-01凸块.SLDPRT | 105.5K |
| 54 | BT2022034-01-05-02方管.SLDPRT | 121.77K |
| 55 | BT2022034-01-05-03对接板.SLDPRT | 99.15K |
| 56 | BT2022034-01-05尾部支撑臂.SLDASM | 93.73K |
| 57 | BT2022034-01-06板.SLDPRT | 81.61K |
| 58 | BT2022034-01尾部车体.SLDASM | 3.52M |
| 59 | BT2022034-02-01-00前部翻转架体.SLDASM | 70.25K |
| 60 | BT2022034-02-01-01支撑臂2.SLDPRT | 119.44K |
| 61 | BT2022034-02-01-02方管.SLDPRT | 145.83K |
| 62 | BT2022034-02-01-03立柱.SLDPRT | 104.28K |
| 63 | BT2022034-02-01前部翻转组件.SLDASM | 175.6K |
| 64 | BT2022034-02-02-01对接板.SLDPRT | 101.22K |
| 65 | BT2022034-02-02-02加强板2.SLDPRT | 27.58K |
| 66 | BT2022034-02-02右叉组件.SLDASM | 35.93K |
| 67 | BT2022034-02-03-01对接板.SLDPRT | 101.26K |
| 68 | BT2022034-02-03左叉组件.SLDASM | 85.7K |
| 69 | BT2022034-02前部车体.SLDASM | 5.58M |
| 70 | BT2022034-03-01长方管 .SLDPRT | 31.05K |
| 71 | BT2022034-03-02短方管.SLDPRT | 30.63K |
| 72 | BT2022034-03-03调节管.SLDPRT | 32.79K |
| 73 | BT2022034-03-04-02夹板2.SLDPRT | 38.49K |
| 74 | BT2022034-03-04夹板.SLDASM | 169.97K |
| 75 | BT2022034-03-04夹板.SLDPRT | 162.75K |
| 76 | BT2022034-03-05轴.SLDPRT | 89.91K |
| 77 | BT2022034-03-06卡板.SLDPRT | 82.28K |
| 78 | BT2022034-03连梁.SLDASM | 157.06K |
| 79 | BT2022034-05 直角架.SLDPRT | 221.89K |
| 80 | GB／T120．1-2000内螺纹圆柱销10×22.SLDPRT | 17.76K |
| 81 | GB／T120．1-2000内螺纹圆柱销12×50.SLDPRT | 17.21K |
| 82 | GB／T120．2-2000内螺纹圆柱销B型12×40.SLDPRT | 17.38K |
| 83 | GB／T41-20001型六角螺母C级M8.SLDPRT | 142.3K |
| 84 | GB／T5781-2000六角头螺栓全螺纹C级M12×30.SLDPRT | 30.22K |
| 85 | GB／T68-2000开槽沉头螺钉M8×16.SLDPRT | 32.53K |
| 86 | GB／T68-2000开槽沉头螺钉M8×16_1.SLDPRT | 20.26K |
| 87 | GB／T70．1-2000内六角圆柱头螺钉M10×100.SLDPRT | 23.05K |
| 88 | GB／T70．1-2000内六角圆柱头螺钉M10×1001.SLDPRT | 22.27K |
| 89 | GB／T70．1-2000内六角圆柱头螺钉M10×25.SLDPRT | 22.94K |
| 90 | GB／T70．1-2000内六角圆柱头螺钉M10×40.SLDPRT | 22.02K |
| 91 | GB／T70．1-2000内六角圆柱头螺钉M10×401.SLDPRT | 22.71K |
| 92 | GB／T70．1-2000内六角圆柱头螺钉M10×90.SLDPRT | 22.83K |
| 93 | GB／T70．1-2000内六角圆柱头螺钉M12×40.SLDPRT | 22.74K |
| 94 | GB／T70．1-2000内六角圆柱头螺钉M16×40.SLDPRT | 23.25K |
| 95 | GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT | 21.87K |
| 96 | GB／T70．1-2000内六角圆柱头螺钉M6×16.SLDPRT | 22.04K |
| 97 | GB／T70．1-2000内六角圆柱头螺钉M8×20.SLDPRT | 34.67K |
| 98 | GB／T70．1-2000内六角圆柱头螺钉M8×20_1.SLDPRT | 22.41K |
| 99 | GB／T70．1-2000内六角圆柱头螺钉M8×80.SLDPRT | 21.96K |
| 100 | GB／T819．1-2000十字槽沉头螺钉M8×16.SLDPRT | 33.89K |
| 101 | GB／T819．1-2000十字槽沉头螺钉M8×16_1.SLDPRT | 21.1K |
| 102 | GB／T819．1-2000十字槽沉头螺钉M8×20.SLDPRT | 34.3K |
| 103 | GB／T819．1-2000十字槽沉头螺钉M8×20_1.SLDPRT | 20.84K |
| 104 | GB／T879．2-2000弹性圆柱销直槽轻型10×120.SLDPRT | 19.15K |
| 105 | GB／T91-2000开口销A型4×32.SLDPRT | 34.42K |
| 106 | GB／T91-2000开口销A型4×32_1.SLDPRT | 22.07K |
| 107 | GB／T93-1987标准型弹性垫圈(装配).SLDPRT | 30.22K |
| 108 | GB／T93-1987标准型弹性垫圈(装配)10×2．6.SLDPRT | 17.62K |
| 109 | GB／T93-1987标准型弹性垫圈(装配)_1.SLDPRT | 17.29K |
| 110 | GB／T95-2002平垫圈C级12×2．5.SLDPRT | 16.23K |
| 111 | GH-LH_160-ST_G15.SLDPRT | 1.06M |
| 112 | MC07-8_b.SLDPRT | 49.25K |
| 113 | MC07-8_h.SLDPRT | 26.21K |
| 114 | MC07-8_j.SLDPRT | 36.81K |
| 115 | MC07-8_r.SLDPRT | 23.62K |
| 116 | MC07-8_sp.SLDPRT | 25.43K |
| 117 | NUT-HEX10-16-8.4-W.SLDPRT | 27.21K |
| 118 | PDR40.SLDASM | 26.9K |
| 119 | SLI-A50-B20-C5-T5-L50（凸）.SLDPRT | 36.04K |
| 120 | xainweikuai .SLDASM | 72.74K |
| 121 | ZP1862.28.SLDASM | 2.63M |
| 122 | 下限位.SLDPRT | 88.41K |
| 123 | 丝杆.SLDPRT | 1.42M |
| 124 | 丝母.SLDPRT | 118.33K |
| 125 | 凹.SLDPRT | 31.63K |
| 126 | 刻度尺（镜像）.SLDPRT | 6.7M |
| 127 | 前臂.SLDASM | 185.37K |
| 128 | 前面连接头.SLDASM | 160.51K |
| 129 | 前面连接头_1.SLDASM | 32.27K |
| 130 | 加强板.SLDPRT | 29.6K |
| 131 | 加强板2.SLDPRT | 53.97K |
| 132 | 升降架_.SLDPRT | 294.45K |
| 133 | 固定盘.SLDPRT | 40.27K |
| 134 | 固定盘_1.SLDPRT | 26.72K |
| 135 | 固定销.SLDPRT | 32.26K |
| 136 | 固定销_1.SLDPRT | 19.6K |
| 137 | 堵片.SLDPRT | 31.68K |
| 138 | 夹钳座.SLDPRT | 105.47K |
| 139 | 安全销.SLDPRT | 112.75K |
| 140 | 安全销底板.SLDPRT | 106.62K |
| 141 | 安全锁块.SLDPRT | 110.61K |
| 142 | 对接板2.SLDPRT | 56.35K |
| 143 | 对接板_1.SLDPRT | 18.29K |
| 144 | 对接架.SLDASM | 36.63K |
| 145 | 对称9510.SLDASM | 33.06K |
| 146 | 对称9510_1.SLDASM | 33.1K |
| 147 | 弹簧2X34X100（淘宝）.SLDPRT | 1.19M |
| 148 | 手轮.SLDPRT | 141.77K |
| 149 | 指针架.SLDPRT | 141.87K |
| 150 | 支撑臂2.SLDPRT | 21.56K |
| 151 | 方螺母.SLDPRT | 30.31K |
| 152 | 方螺母_1.SLDPRT | 17.36K |
| 153 | 架体板.SLDPRT | 684.12K |
| 154 | 比克利脚轮LK-SP0160K-FI.SLDPRT | 2.95M |
| 155 | 立柱.SLDPRT | 169.33K |
| 156 | 胶头螺钉30X25-M12X50.SLDPRT | 82.78K |
| 157 | 脚轮.SLDASM | 1.38M |
| 158 | 装配体222.SLDASM | 246.24K |
| 159 | 贴标.SLDPRT | 107.86K |
| 160 | 车身翻转车.SLDASM | 5.06M |
| 161 | 轴承座.SLDPRT | 97.39K |
| 162 | 钢板尺.SLDPRT | 48.52K |
| 163 | 铸直角1.SLDPRT | 38.52K |
| 164 | 铸直角1_1.SLDPRT | 26.02K |
| 165 | 隔套.SLDPRT | 104.0K |
| 166 | 零件1.SLDPRT | 385.13K |
| 167 | 零件4.SLDPRT | 90.83K |
| 168 | 零件5.SLDPRT | 68.59K |
| 169 | 零件6.SLDPRT | 89.6K |
