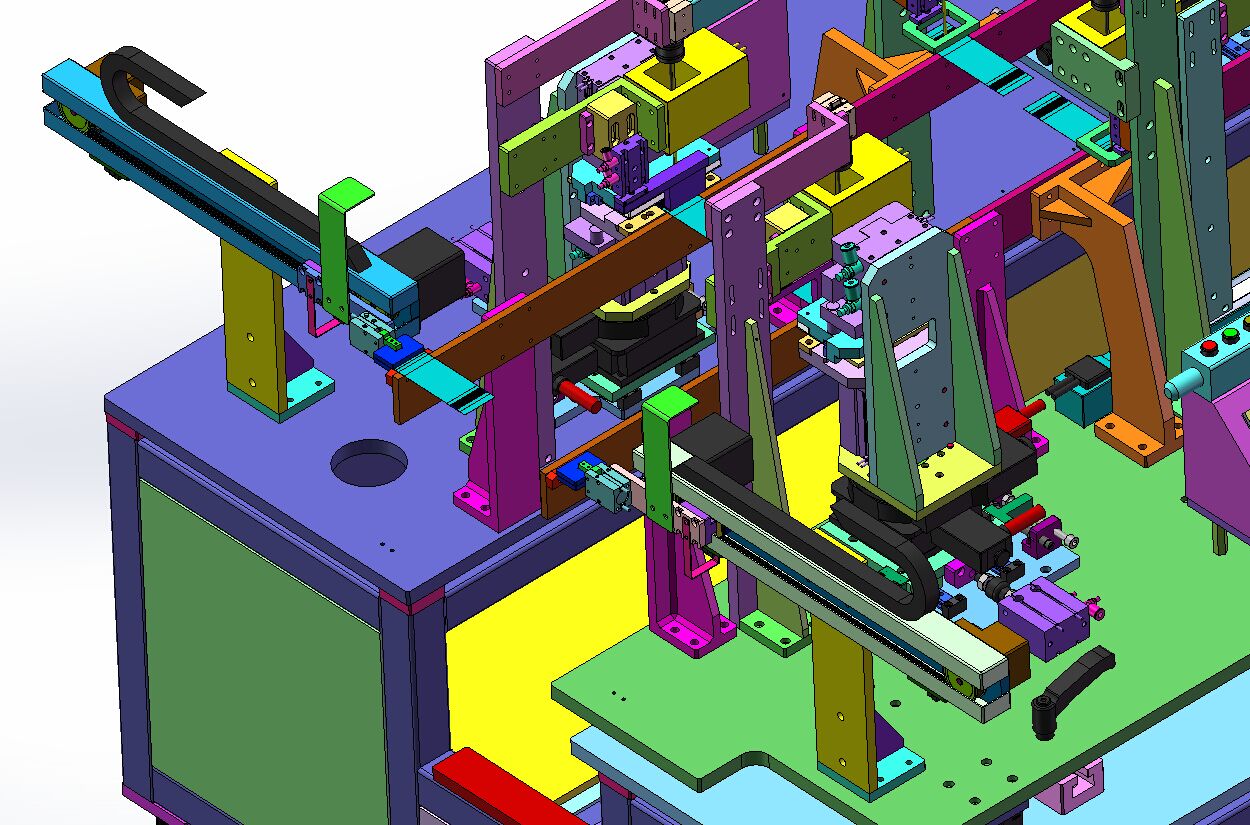

这是一套用于手机FFC软排线加工用的自动冲切检测设备，像苹果手机的屏幕排线和主板连接处必须用此设备加工的排线才能实现，里面大大小小的零件一共有1000多个很多结构是值得学习的。

手机FFC冲裁检测机（FFC软排线冲切机及CCD视觉检测设备）
首页>图纸库>机械设备>试验/测试设备2024-10-29报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
6

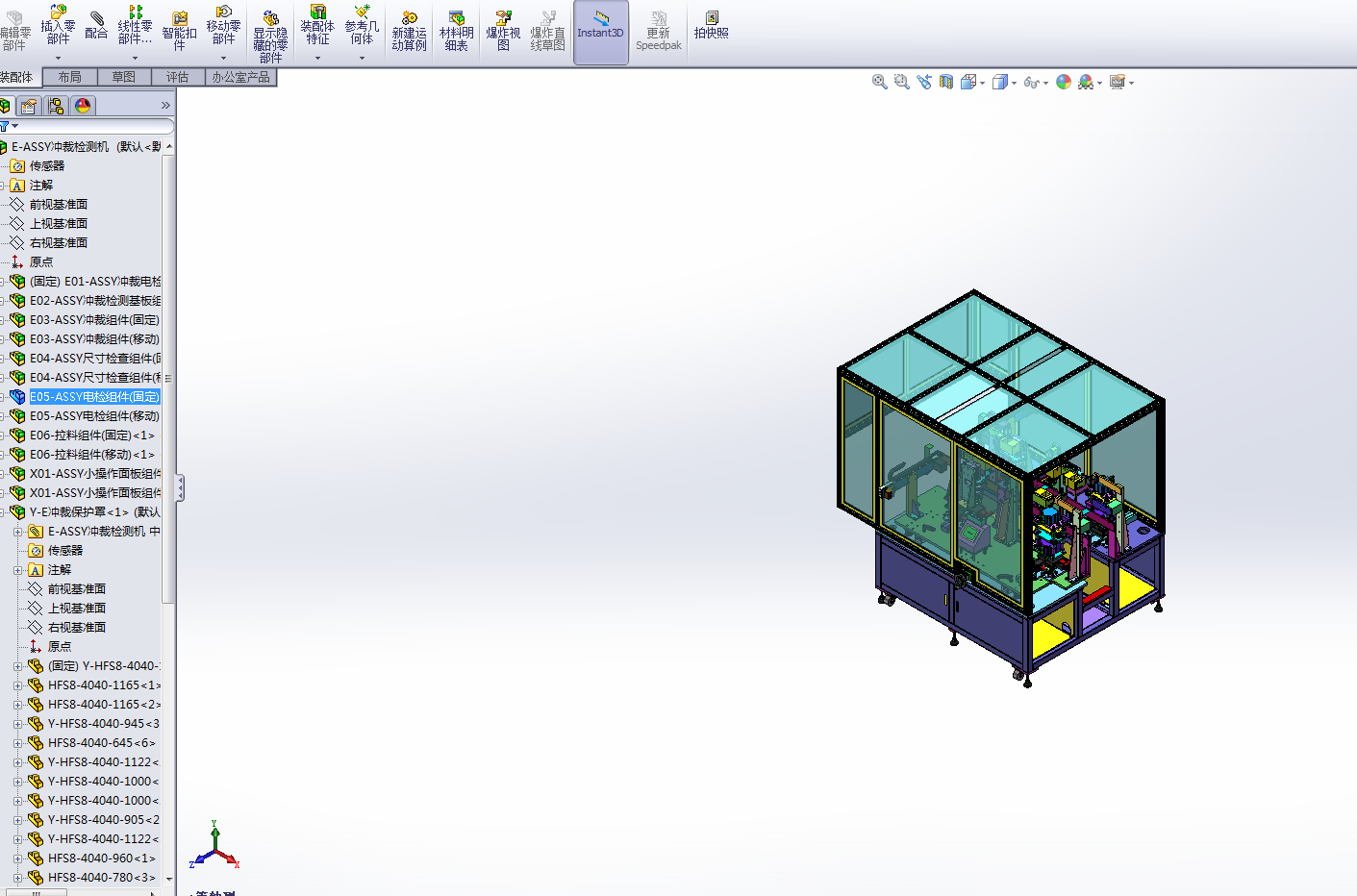

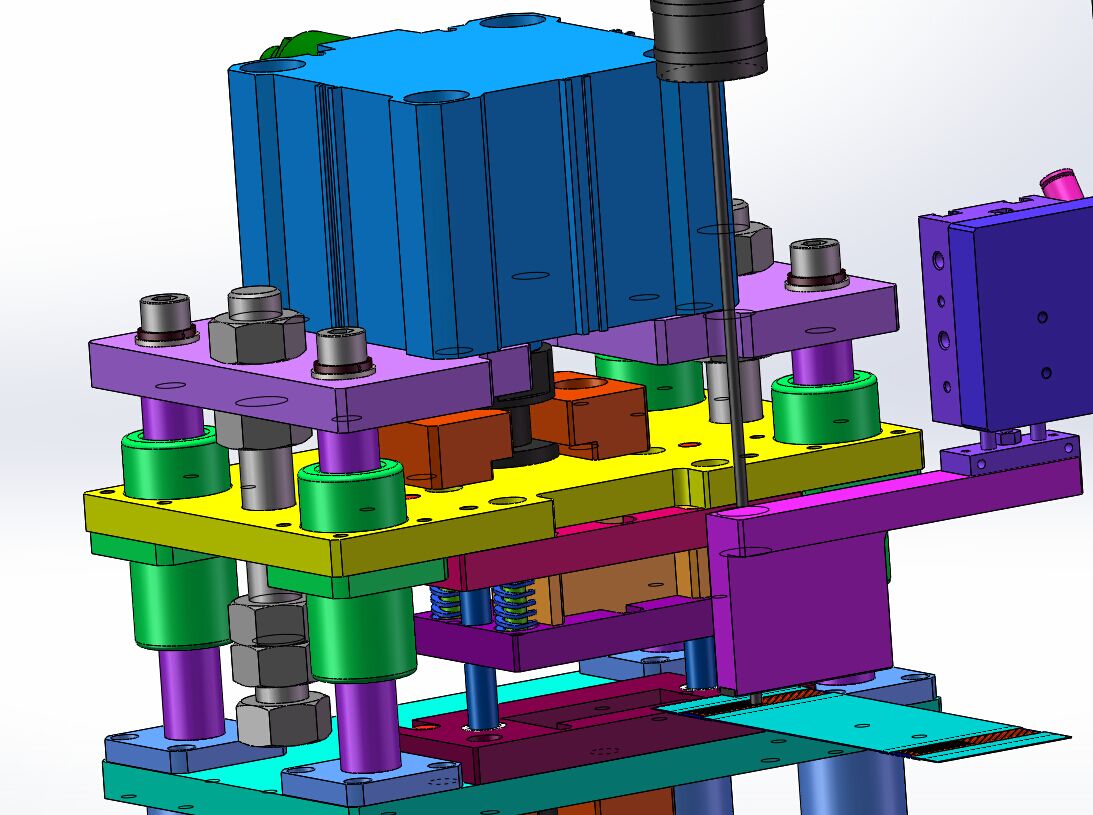

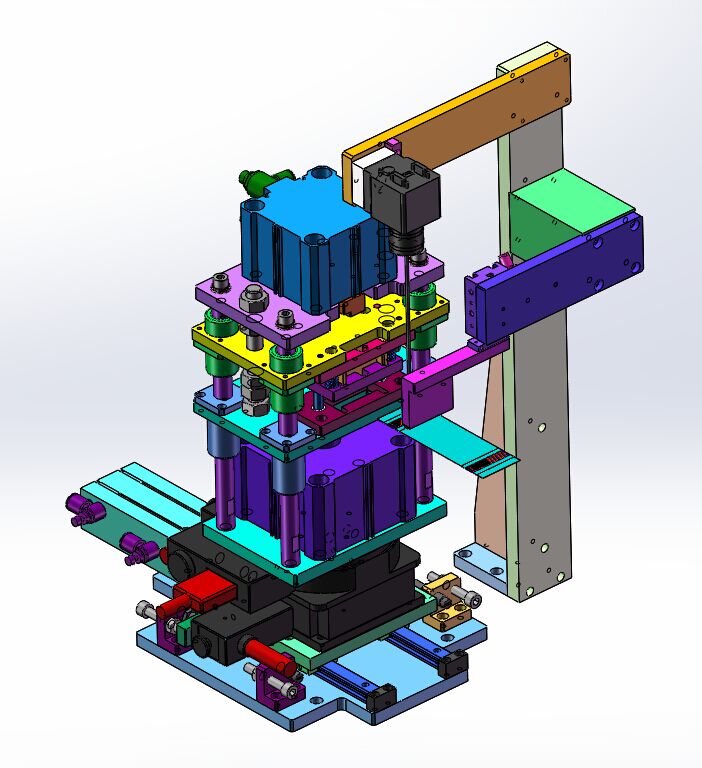

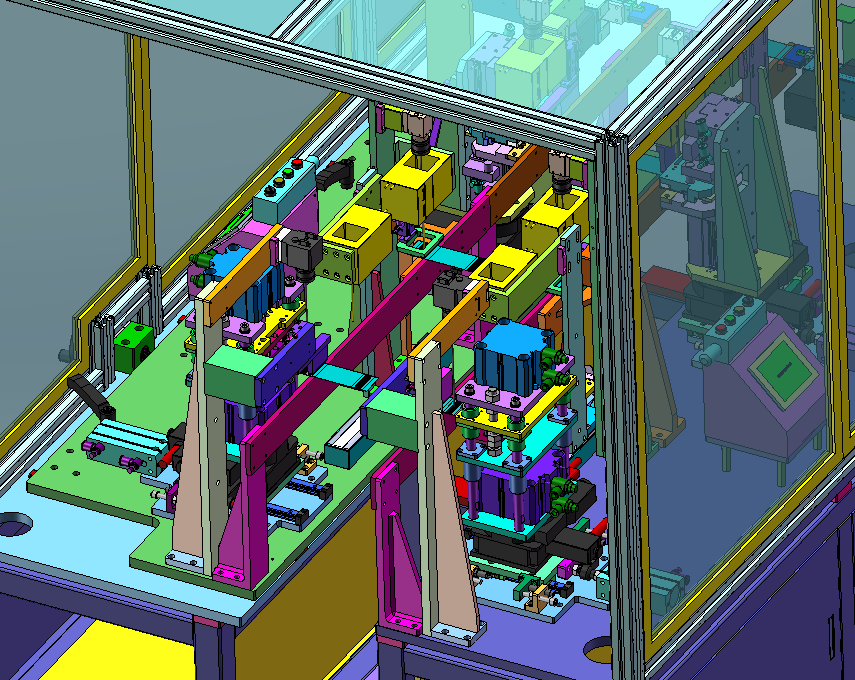

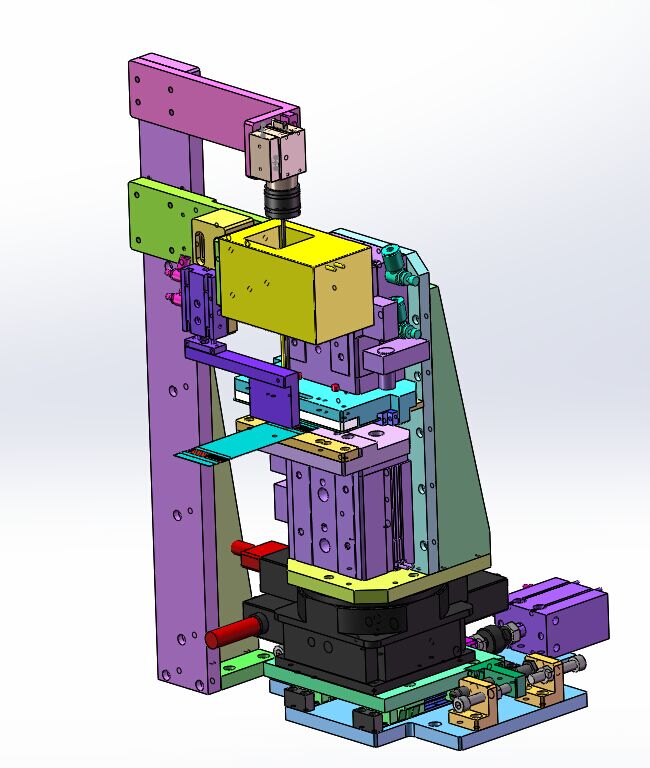

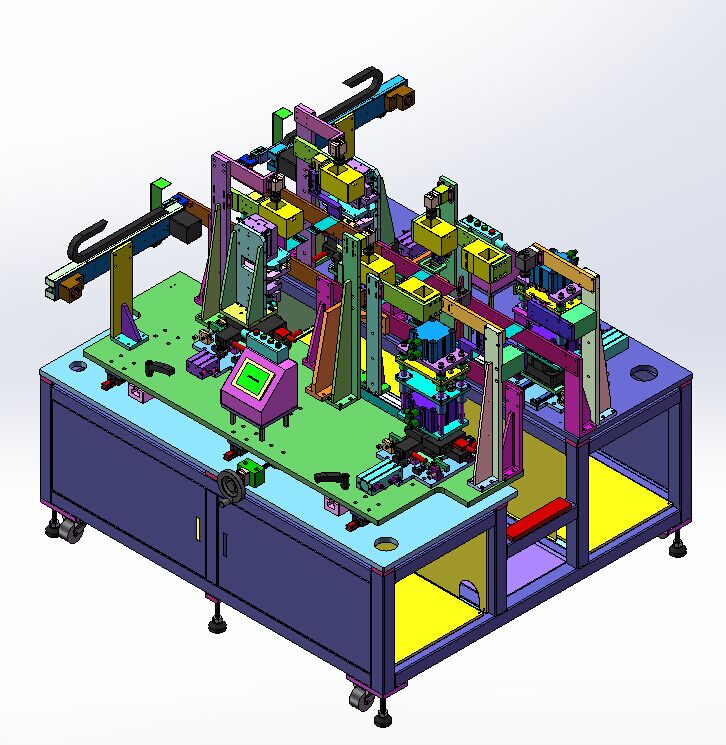

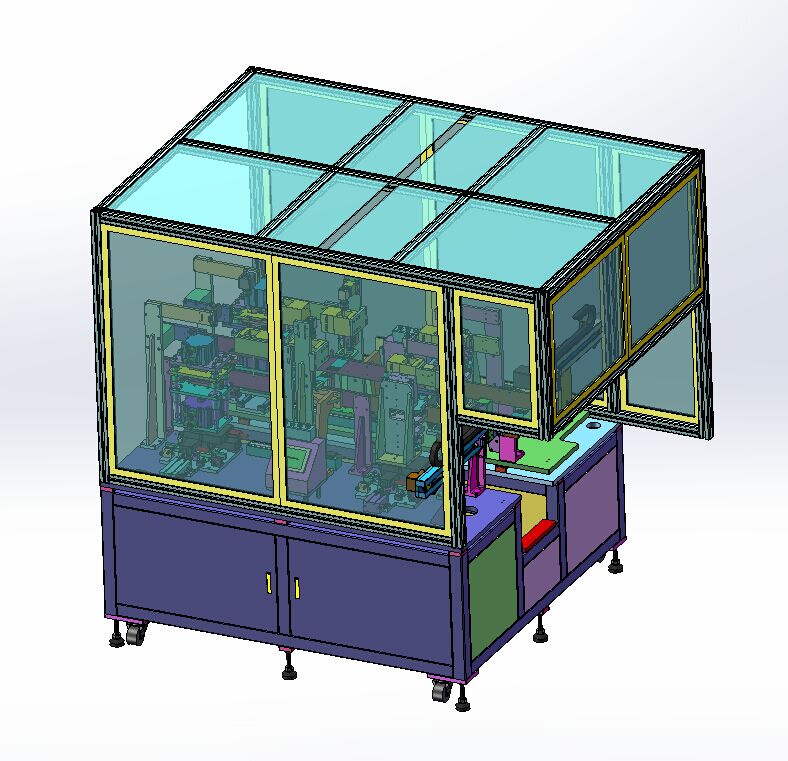

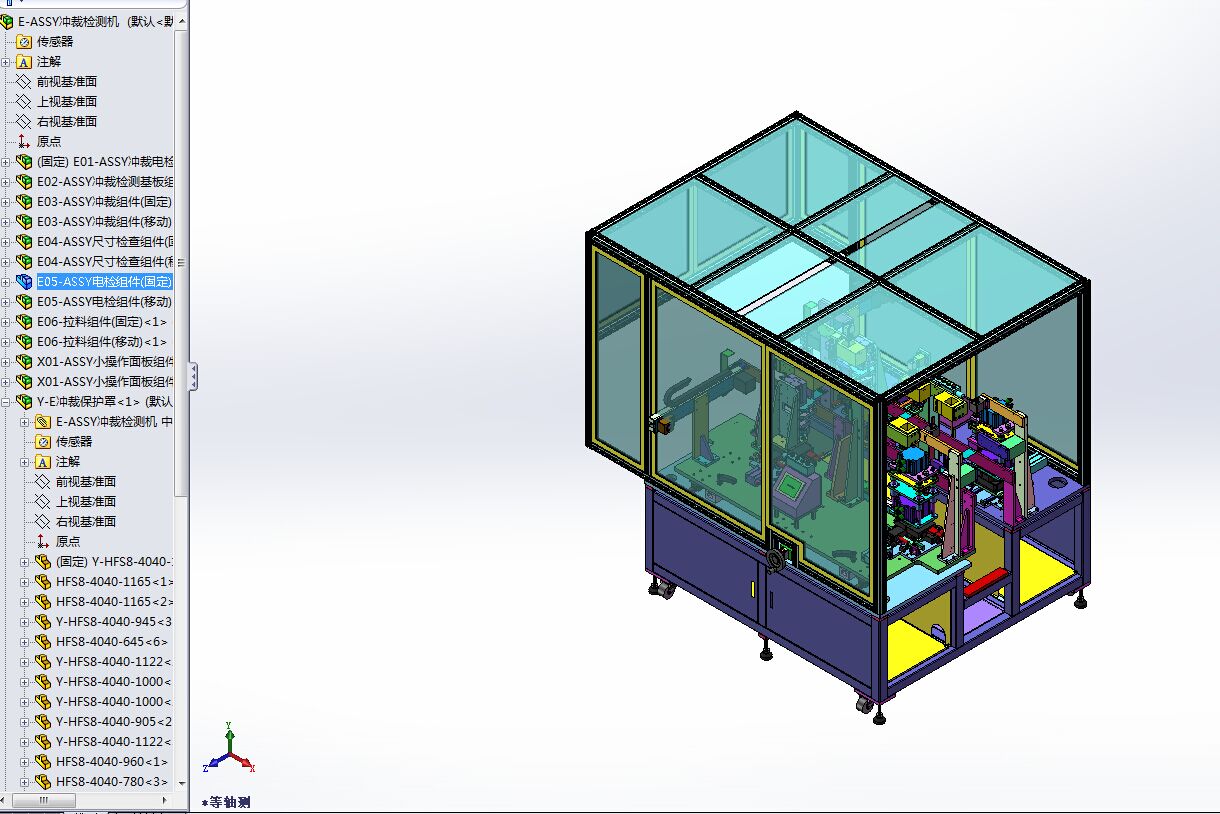

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
这是一套用于手机FFC软排线加工用的自动冲切检测设备，像苹果手机的屏幕排线和主板连接处必须用此设备加工的排线才能实现，里面大大小小的零件一共有1000多个很多结构是值得学习的。
下载需要15金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：674825
文件大小：57.88M
所需金币：15
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、sldprt、STEP
软件版本：Solidworks
作者
机米螺丝
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 E-ASSY冲裁检测机.SLDASM7.21M
2软件图标4 E01-1-ASSY地脚组件.SLDASM160.5K
3软件图标4 E01-ASSY冲裁电检机架.SLDASM959.0K
4软件图标3 E01-N001-脚轮90(高).SLDPRT258.0K
5软件图标3 E01-P001M16螺杆.SLDPRT100.5K
6软件图标3 E01-P002安装板.SLDPRT199.5K
7软件图标3 E01-P004垫块.SLDPRT143.5K
8软件图标3 E01-P005地脚.SLDPRT116.5K
9软件图标3 E01-P006垫板.SLDPRT143.5K
10软件图标3 E01-P007垫块.SLDPRT155.5K
11软件图标3 E01-封板1.SLDPRT139.5K
12软件图标3 E01-封板2.SLDPRT139.5K
13软件图标3 E01-封板3.SLDPRT139.5K
14软件图标3 E01-封板4.SLDPRT138.0K
15软件图标3 E01-封板5.SLDPRT139.0K
16软件图标3 E01-封板6.SLDPRT133.5K
17软件图标3 E01-方通50X50-1105.SLDPRT157.0K
18软件图标3 E01-方通50X50-1305.SLDPRT156.0K
19软件图标3 E01-方通50X50-265.SLDPRT168.5K
20软件图标3 E01-方通50X50-320.SLDPRT167.0K
21软件图标3 E01-方通50X50-321.SLDPRT169.5K
22软件图标3 E01-方通50X50-370.SLDPRT167.5K
23软件图标3 E01-方通50X50-378.SLDPRT156.5K
24软件图标3 E01-方通50X50-410.SLDPRT167.0K
25软件图标3 E01-方通50X50-421.SLDPRT166.5K
26软件图标3 E01-方通50X50-428.SLDPRT165.5K
27软件图标3 E01-方通50X50-478.SLDPRT164.0K
28软件图标3 E01-配电板1.SLDPRT206.5K
29软件图标3 E01-配电板2.SLDPRT171.0K
30软件图标3 E01-配电板3.SLDPRT170.0K
31软件图标3 E01-配电板4.SLDPRT188.0K
32软件图标3 E01-门1.SLDPRT157.5K
33软件图标3 E01-门2.SLDPRT157.0K
34软件图标3 E01-门3.SLDPRT157.0K
35软件图标3 E01-门4.SLDPRT157.0K
36软件图标4 E02-ASSY冲裁检测基板组件.SLDASM2.54M
37软件图标3 E02-N001-上银滑块HGW20CA.SLDPRT450.0K
38软件图标3 E02-N002-上银滑轨HGR20CA2R420.SLDPRT333.5K
39软件图标3 E02-N003-位置显示器DPNP4P1.SLDPRT315.5K
40软件图标3 E02-N004-锁紧把手CLNP12-40.SLDPRT141.5K
41软件图标3 E02-N005-上银丝杠1R12-04T3-FSIWE1-270-381-0.05.SLDPRT1.62M
42软件图标3 E02-N005-上银丝母1R12-04T3-FSIWE1-270-381-0.05.SLDPRT226.5K
43软件图标3 E02-N006-轴承B6000ZZ.SLDPRT188.5K
44软件图标3 E02-N007-实心手轮AHSN100.SLDPRT264.5K
45软件图标3 E02-P001冲裁检测基板.SLDPRT479.5K
46软件图标3 E02-P002垫板.SLDPRT153.5K
47软件图标3 E02-P003固定座.SLDPRT217.0K
48软件图标3 E02-P004固定块.SLDPRT114.5K
49软件图标3 E02-P006锁紧螺母.SLDPRT248.5K
50软件图标3 E02-P007丝母座.SLDPRT253.5K
51软件图标3 E02-P008挡块.SLDPRT184.5K
52软件图标3 E02-P009冲裁检测基板.SLDPRT962.0K
53软件图标3 E02-P010冲裁检测基板.SLDPRT765.5K
54软件图标3 E02-P011支撑板.SLDPRT302.5K
55软件图标3 E02-P012支撑座.SLDPRT250.0K
56软件图标3 E02-P013支撑板.SLDPRT298.5K
57软件图标3 E02-P014支撑座(对称).SLDPRT313.0K
58软件图标3 E02-P014支撑座.SLDPRT306.0K
59软件图标3 E02-P015垫块.SLDPRT327.5K
60软件图标4 E03-1-ASSY冲裁模具.SLDASM1.1M
61软件图标4 E03-2-ASSY冲裁光源(固定).SLDASM393.0K
62软件图标4 E03-2-ASSY冲裁光源(移动).SLDASM392.5K
63软件图标4 E03-3-ASSY冲裁CCD(固定).SLDASM444.5K
64软件图标4 E03-3-ASSY冲裁CCD(移动).SLDASM457.5K
65软件图标4 E03-4-ASSY冲裁对位平台.SLDASM945.5K
66软件图标4 E03-ASSY冲裁组件(固定).SLDASM1.69M
67软件图标4 E03-ASSY冲裁组件(移动).SLDASM1.72M
68软件图标3 E03-N101-气缸CDQ2B100-10D-M9NV.SLDPRT220.5K
69软件图标3 E03-N102-直线轴承LHFSD16G.SLDPRT153.5K
70软件图标3 E03-N104调速阀AS3201F-03-08S.SLDPRT127.0K
71软件图标3 E03-N105气缸CDQ2B80-15D-M9NV.SLDPRT227.0K
72软件图标3 E03-N106直线轴承LHMSD16.SLDPRT282.5K
73软件图标3 E03-N107定位销FPDPC6-P8-L10-B10(MISUMI).SLDPRT188.5K
74软件图标3 E03-N108-等高螺栓MSB6-25(MISUMI).SLDPRT157.5K
75软件图标3 E03-N109-弹簧SWY11-20(MISUMI).SLDPRT455.0K
76软件图标3 E03-N201光源SM-CO70(500W用).SLDPRT445.5K
77软件图标3 E03-N202-电缸T4-12-200-3L-ERCD-CN1(YAMAHA).SLDPRT656.0K
78软件图标3 E03-N301相机ANPVC1470(松下).SLDPRT388.5K
79软件图标3 E03-N302镜头ML-2514(MORITEX).SLDPRT221.0K
80软件图标3 E03-N303双联气缸CXSM6-10-Z73.SLDPRT212.0K
81软件图标3 E03-N304节流阀AS1201F-M5-04.SLDPRT143.0K
82软件图标3 E03-N401-CDU32-70A-A93.SLDPRT236.5K
83软件图标3 E03-N402-对位平台VVB-010-C02E.SLDPRT483.0K
84软件图标3 E03-N403-EG15-210.sldprt337.5K
85软件图标3 E03-N403-EGW15SA.sldprt266.0K
86软件图标3 E03-N404-浮动接头JA30-10-125(SMC).SLDPRT142.5K
87软件图标3 E03-N405-液压缓冲器RB1006(SMC).SLDPRT123.0K
88软件图标3 E03-N406-AS2201-01-F06S.SLDPRT149.0K
89软件图标3 E03-P101底板.SLDPRT438.0K
90软件图标3 E03-P102安装板.SLDPRT471.0K
91软件图标3 E03-P103导柱.SLDPRT225.5K
92软件图标3 E03-P104连接块.SLDPRT234.5K
93软件图标3 E03-P105连接块.SLDPRT180.5K
94软件图标3 E03-P106安装板.SLDPRT337.0K
95软件图标3 E03-P107安装板.SLDPRT526.0K
96软件图标3 E03-P108-导套.SLDPRT192.5K
97软件图标3 E03-P109-导柱.SLDPRT154.0K
98软件图标3 E03-P110裁切下模板.SLDPRT302.0K
99软件图标3 E03-P111裁切上模板.SLDPRT434.5K
100软件图标3 E03-P112上模切刀.SLDPRT160.5K
101软件图标3 E03-P113裁切脱料板.SLDPRT380.0K
102软件图标3 E03-P114连接块.SLDPRT234.5K
103软件图标3 E03-P115连接块.SLDPRT191.0K
104软件图标3 E03-P116外六角螺丝M14-110.SLDPRT158.5K
105软件图标3 E03-P117定位销.SLDPRT212.5K
106软件图标3 E03-P201安装板(对称).SLDPRT297.5K
107软件图标3 E03-P201安装板.SLDPRT557.0K
108软件图标3 E03-P202安装板.SLDPRT226.0K
109软件图标3 E03-P203加强筋.SLDPRT223.5K
110软件图标3 E03-P204安装板.SLDPRT586.5K
111软件图标3 E03-P205导向块.SLDPRT180.0K
112软件图标3 E03-P301固定底板.SLDPRT307.5K
113软件图标3 E03-P302侧板.SLDPRT339.0K
114软件图标3 E03-P303加强筋.SLDPRT247.0K
115软件图标3 E03-P304安装板.SLDPRT280.0K
116软件图标3 E03-P305安装块.SLDPRT230.0K
117软件图标3 E03-P306导向块.SLDPRT180.0K
118软件图标3 E03-P307垫块.SLDPRT297.0K
119软件图标3 E03-P308安装板(对称).SLDPRT290.0K
120软件图标3 E03-P308安装板.SLDPRT287.0K
121软件图标3 E03-P309压块(对称).SLDPRT240.0K
122软件图标3 E03-P309压块.SLDPRT235.0K
123软件图标3 E03-P310胶垫.SLDPRT126.5K
124软件图标3 E03-P401-底板.SLDPRT531.0K
125软件图标3 E03-P402-挡块.SLDPRT180.0K
126软件图标3 E03-P403-连接板.SLDPRT410.5K
127软件图标3 E03-P404-限位块.SLDPRT233.0K
128软件图标3 E03-P405-安装块(对称).SLDPRT281.0K
129软件图标3 E03-P405-安装块.SLDPRT268.0K
130软件图标3 E03-P406-连接块.SLDPRT244.5K
131软件图标4 E04-ASSY尺寸检查组件(固定).SLDASM713.5K
132软件图标4 E04-ASSY尺寸检查组件(移动).SLDASM712.5K
133软件图标3 E04-N001双联气缸CXSM6-10-Z73.SLDPRT222.5K
134软件图标3 E04-N002调速阀AS1201F-M5-04.SLDPRT142.0K
135软件图标3 E04-N003光源SM-CO70.SLDPRT445.5K
136软件图标3 E04-N004镜头ML-2514(MORITEX).SLDPRT222.0K
137软件图标3 E04-N005-CCD-ANPVC1210(松下).SLDPRT767.5K
138软件图标3 E04-P001安装板.SLDPRT440.0K
139软件图标3 E04-P002底板.SLDPRT308.5K
140软件图标3 E04-P003加强筋.SLDPRT246.5K
141软件图标3 E04-P004固定块.SLDPRT334.5K
142软件图标3 E04-P005垫块.SLDPRT256.0K
143软件图标3 E04-P006导向块.SLDPRT177.0K
144软件图标3 E04-P007压块.SLDPRT233.5K
145软件图标3 E04-P008垫块.SLDPRT249.5K
146软件图标3 E04-P009胶垫.SLDPRT126.5K
147软件图标4 E05-1-ASSY电检治具.SLDASM608.0K
148软件图标4 E05-2-ASSY电检视觉(固定).SLDASM671.0K
149软件图标4 E05-2-ASSY电检视觉(移动).SLDASM672.5K
150软件图标4 E05-3-ASSY电检对位平台.SLDASM927.0K
151软件图标4 E05-ASSY电检组件(固定).SLDASM1.31M
152软件图标4 E05-ASSY电检组件(移动).SLDASM1.41M
153软件图标3 E05-N101气缸EMXS25L-10AS-A93V.SLDPRT265.0K
154软件图标3 E05-N102电路板排线.SLDPRT202.0K
155软件图标3 E05-N103节流阀AS2201-01-F06S.SLDPRT135.0K
156软件图标3 E05-N104检测电路板.SLDPRT187.0K
157软件图标3 E05-N105销钉MS6-15.SLDPRT198.5K
158软件图标3 E05-N201光源SM-CO70.SLDPRT445.5K
159软件图标3 E05-N202镜头ML-2514(MORITEX).SLDPRT222.0K
160软件图标3 E05-N203-CCD-ANPVC1210(松下).SLDPRT767.5K
161软件图标3 E05-N204节流阀AS1201F-M5-04.SLDPRT143.0K
162软件图标3 E05-N205双联气缸CXSM6-10-Z73.SLDPRT212.0K
163软件图标3 E05-N301-CDU32-20D-A93.SLDPRT228.0K
164软件图标3 E05-N302-对位平台VVB-010-C02E.SLDPRT482.5K
165软件图标3 E05-N303-EG15-210.sldprt343.5K
166软件图标3 E05-N303-EGW15SA.sldprt266.0K
167软件图标3 E05-N304-浮动接头JA30-10-125(SMC).SLDPRT142.5K
168软件图标3 E05-N305-液压缓冲器RB1006(SMC).SLDPRT123.0K
169软件图标3 E05-N306-节流阀AS1201-M5-F06.SLDPRT157.0K
170软件图标3 E05-P101底板.SLDPRT408.5K
171软件图标3 E05-P102安装板.SLDPRT455.5K
172软件图标3 E05-P103安装板.SLDPRT534.0K
173软件图标3 E05-P104安装板.SLDPRT398.0K
174软件图标3 E05-P105垫块.SLDPRT434.5K
175软件图标3 E05-P106垫块.SLDPRT226.5K
176软件图标3 E05-P107加强筋.SLDPRT252.0K
177软件图标3 E05-P108定位销.SLDPRT212.5K
178软件图标3 E05-P201安装板.SLDPRT268.0K
179软件图标3 E05-P202安装板.SLDPRT239.5K
180软件图标3 E05-P203加强板.SLDPRT217.5K
181软件图标3 E05-P204安装板.SLDPRT327.5K
182软件图标3 E05-P205导向块.SLDPRT179.5K
183软件图标3 E05-P206安装板(对称).SLDPRT409.0K
184软件图标3 E05-P206安装板.SLDPRT401.5K
185软件图标3 E05-P207安装块.SLDPRT269.5K
186软件图标3 E05-P208胶垫.SLDPRT126.5K
187软件图标3 E05-P209压块(对称).SLDPRT242.0K
188软件图标3 E05-P209压块.SLDPRT237.0K
189软件图标3 E05-P301-底板.SLDPRT519.5K
190软件图标3 E05-P302-挡块.SLDPRT180.0K
191软件图标3 E05-P303-连接板.SLDPRT410.5K
192软件图标3 E05-P304-限位块.SLDPRT397.0K
193软件图标3 E05-P305-安装块(对称).SLDPRT281.0K
194软件图标3 E05-P305-安装块.SLDPRT268.0K
195软件图标3 E05-P306-连接块.SLDPRT244.5K
196软件图标3 E06-N001步进马达YK57XN78-4208A(研控).SLDPRT221.5K
197软件图标3 E06-N002同步带轮HTPA48S3M100A-P8(MISUMI).SLDPRT483.0K
198软件图标3 E06-N003导轨MGNR15R380CM+RC (E=10)(上银)(滑块).SLDPRT303.5K
199软件图标3 E06-N003导轨MGNR15R380CM+RC (E=10)(上银)(滑轨).SLDPRT270.5K
200软件图标4 E06-N003导轨MGNR15R380CM+RC (E=10)(上银).SLDASM236.5K
201软件图标3 E06-N004气夹MHC2-16D-Y59A(SMC)(夹爪1).SLDPRT146.5K
202软件图标3 E06-N004气夹MHC2-16D-Y59A(SMC)(夹爪2).SLDPRT148.0K
203软件图标3 E06-N004气夹MHC2-16D-Y59A(SMC)(本体).SLDPRT184.5K
204软件图标4 E06-N004气夹MHC2-16D-Y59A(SMC).SLDASM259.0K
205软件图标3 E06-N006同步带HTBN1080S3M-100(MISUMI).SLDPRT1.19M
206软件图标3 E06-N007传感器SX671(OMRON).SLDPRT242.0K
207软件图标3 E06-N008拖链2.SLDPRT153.5K
208软件图标3 E06-P001底板.SLDPRT228.5K
209软件图标3 E06-P002立板.SLDPRT259.5K
210软件图标3 E06-P003加强筋.SLDPRT236.0K
211软件图标3 E06-P004安装板.SLDPRT549.5K
212软件图标3 E06-P005挡块.SLDPRT165.0K
213软件图标3 E06-P006块.SLDPRT322.5K
214软件图标3 E06-P007块.SLDPRT269.5K
215软件图标3 E06-P008气夹安装板.SLDPRT246.0K
216软件图标3 E06-P009夹块.SLDPRT201.5K
217软件图标3 E06-P010皮带槽块.SLDPRT190.0K
218软件图标3 E06-P011安装座.SLDPRT229.0K
219软件图标3 E06-P012轴.SLDPRT435.5K
220软件图标3 E06-P013螺母.SLDPRT234.5K
221软件图标3 E06-P014罩子.SLDPRT183.5K
222软件图标3 E06-P015感应片.SLDPRT187.0K
223软件图标3 E06-P016光电感应器安装板.SLDPRT206.0K
224软件图标3 E06-P017拖链支架.SLDPRT176.5K
225软件图标4 E06-拉料组件(固定).SLDASM1.52M
226软件图标4 E06-拉料组件(移动).SLDASM1.53M
227软件图标3 FFC产品(L=115贴补强板后).SLDPRT499.0K
228软件图标3 HFS8-4040-1165.SLDPRT228.0K
229软件图标3 HFS8-4040-160.SLDPRT253.0K
230软件图标3 HFS8-4040-225.SLDPRT250.5K
231软件图标3 HFS8-4040-315.SLDPRT244.0K
232软件图标3 HFS8-4040-645.SLDPRT428.0K
233软件图标3 HFS8-4040-780.SLDPRT231.5K
234软件图标3 HFS8-4040-850.SLDPRT232.5K
235软件图标3 HFS8-4040-960-2.SLDPRT231.5K
236软件图标3 HFS8-4040-960.SLDPRT234.5K
237软件图标3 M10螺母.SLDPRT189.5K
238软件图标3 M14螺母.SLDPRT191.0K
239软件图标3 M16螺母.SLDPRT188.5K
240软件图标3 M8-25内六角螺丝.SLDPRT137.5K
241软件图标4 M8-25带垫片内六角螺丝.SLDASM123.0K
242软件图标3 M8-50内六角螺丝.SLDPRT130.5K
243软件图标4 M8垫片组件.SLDASM126.5K
244软件图标3 M8平垫.SLDPRT117.0K
245软件图标3 M8弹垫.SLDPRT124.0K
246软件图标3 M8螺母.SLDPRT191.5K
247软件图标4 X01-ASSY小操作面板组件.SLDASM508.0K
248软件图标3 X01-N001触摸屏.SLDPRT713.5K
249软件图标3 X01-N002安装盒.SLDPRT294.0K
250软件图标3 X01-N003-16带灯按钮红.SLDPRT418.0K
251软件图标3 X01-N004-16带灯按钮绿.SLDPRT419.0K
252软件图标3 X01-N005-16带灯按钮黄.SLDPRT418.5K
253软件图标3 X01-N006-16旋钮.SLDPRT533.0K
254软件图标3 X01-P001连接板.SLDPRT234.5K
255软件图标3 X01-P002立柱.SLDPRT149.0K
256软件图标3 X01-P004小电箱.SLDPRT212.5K
257软件图标3 Y-D-P001安全门.SLDPRT201.0K
258软件图标3 Y-D-P002安全门.SLDPRT216.5K
259软件图标3 Y-D-P003安全门.SLDPRT204.0K
260软件图标3 Y-D-P004安全门.SLDPRT201.0K
261软件图标3 Y-D-P005安全门.SLDPRT203.5K
262软件图标3 Y-D-P006安全门.SLDPRT204.5K
263软件图标3 Y-D-P007顶板.SLDPRT136.5K
264软件图标4 Y-E冲裁保护罩.SLDASM742.0K
265软件图标3 Y-HFS8-4040-1000.SLDPRT227.0K
266软件图标3 Y-HFS8-4040-1122.SLDPRT227.5K
267软件图标3 Y-HFS8-4040-905.SLDPRT233.0K
268软件图标3 Y-HFS8-4040-945.SLDPRT235.5K
269软件图标9 E-ASSY冲裁检测机.STEP44.71M
