一体压铸底板-夹具
图纸描述

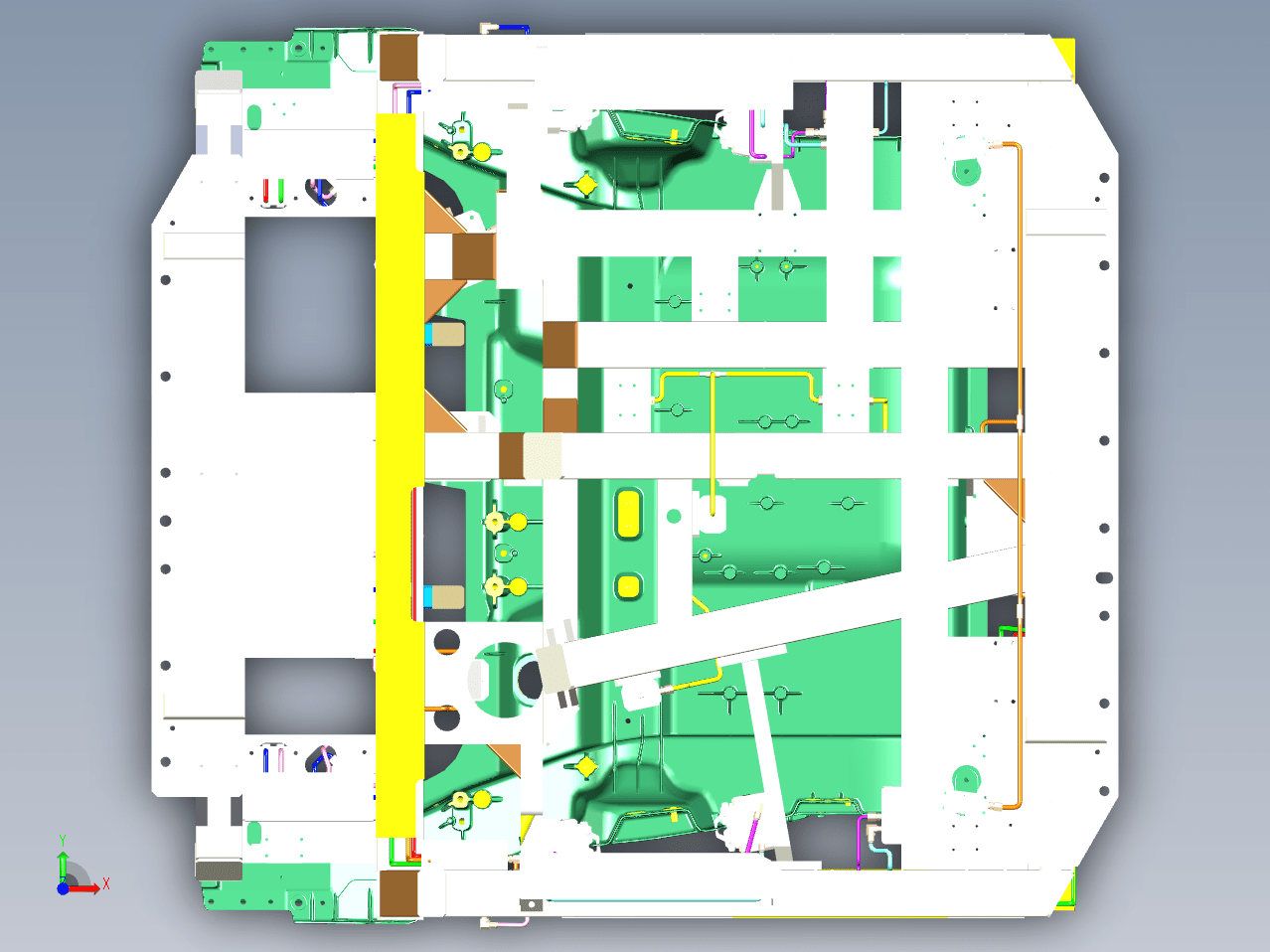

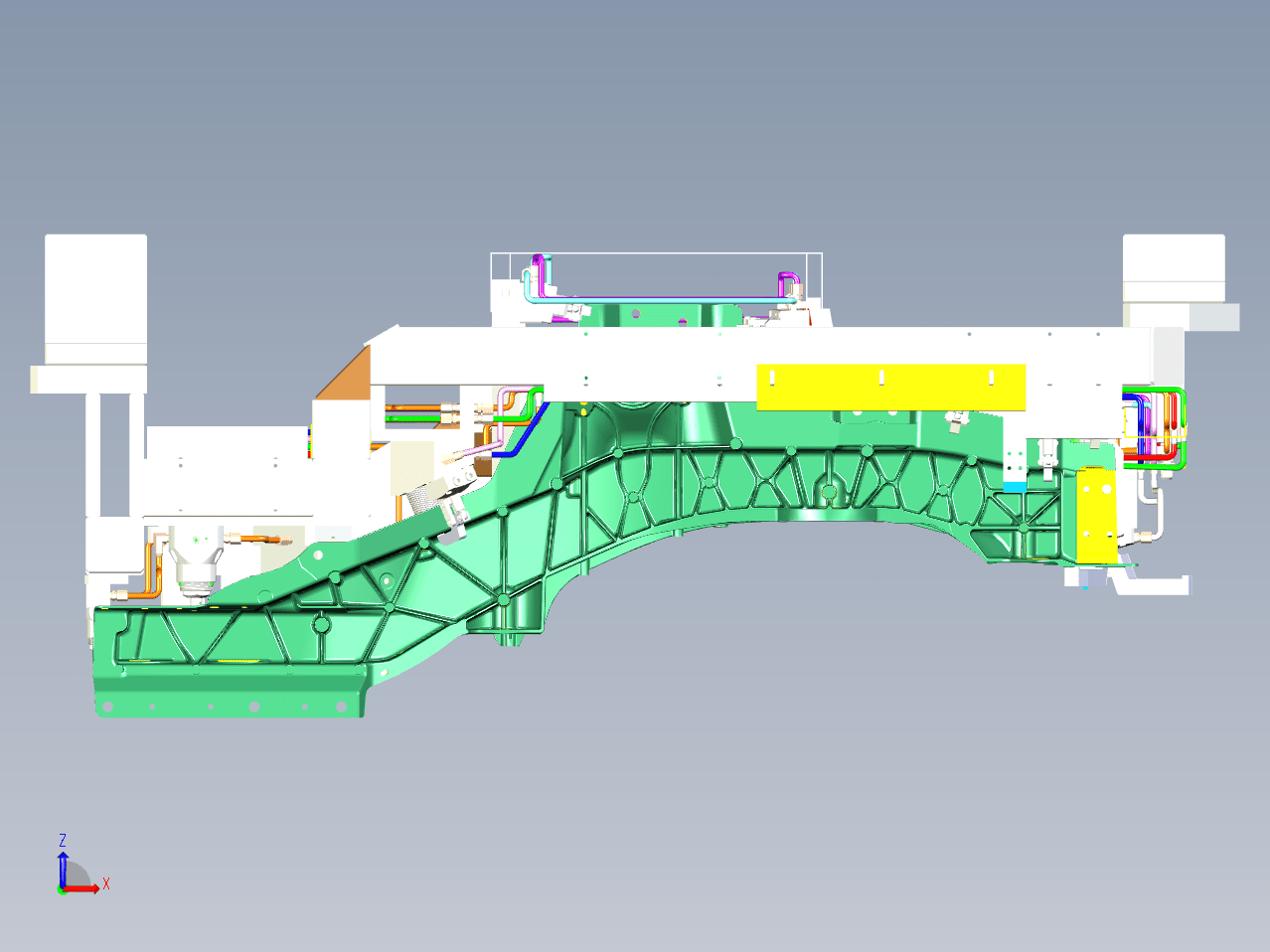

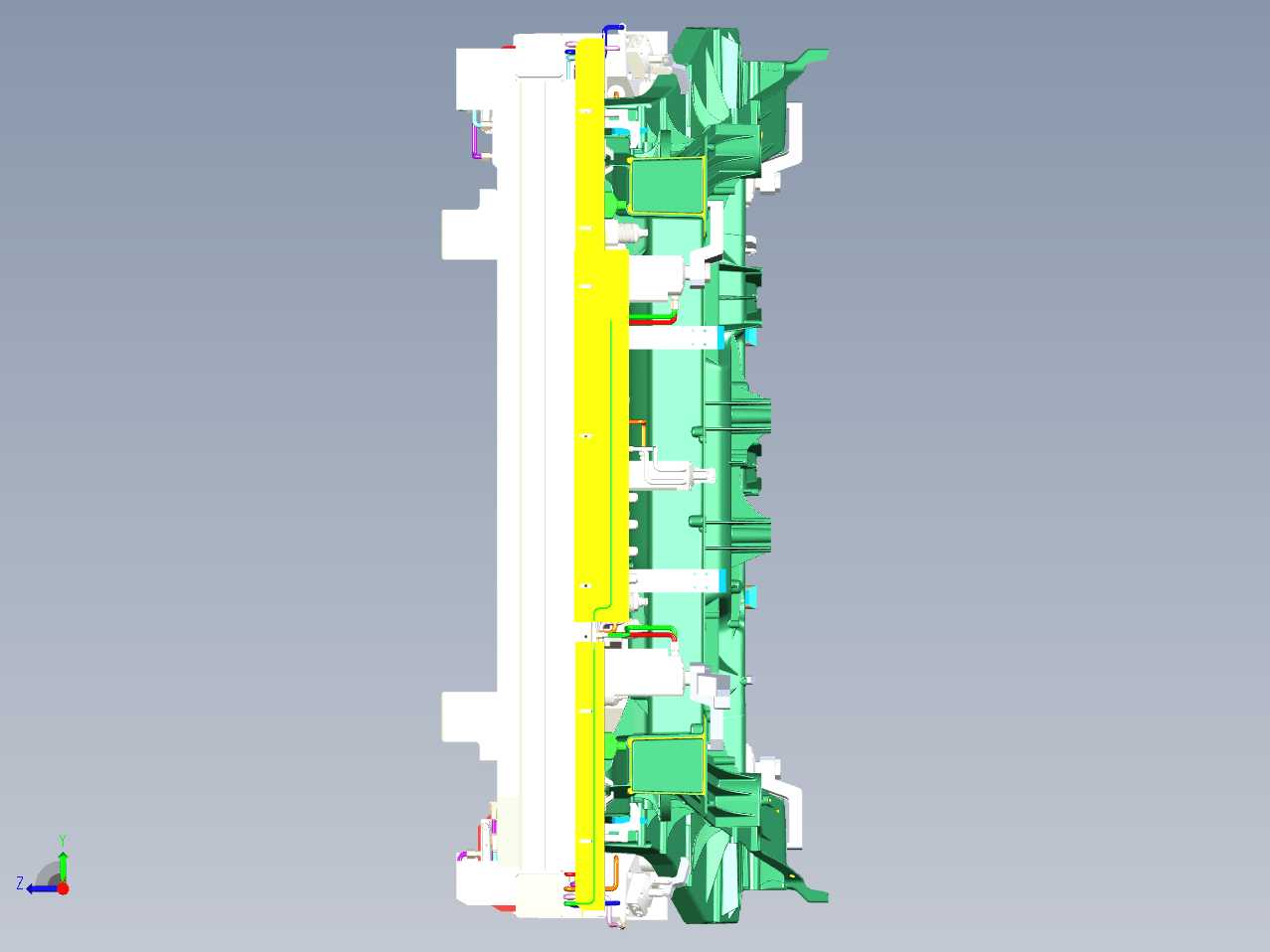

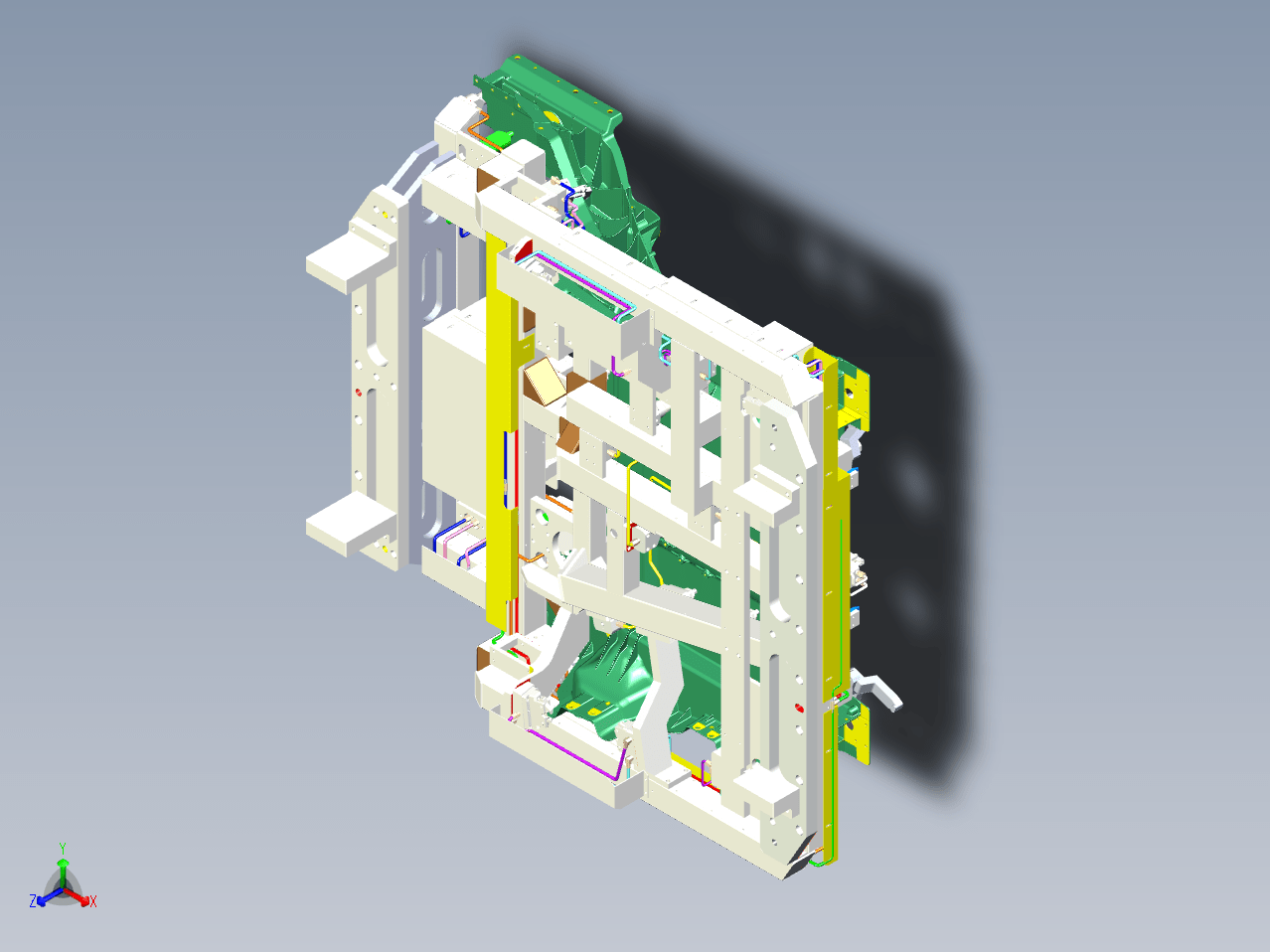

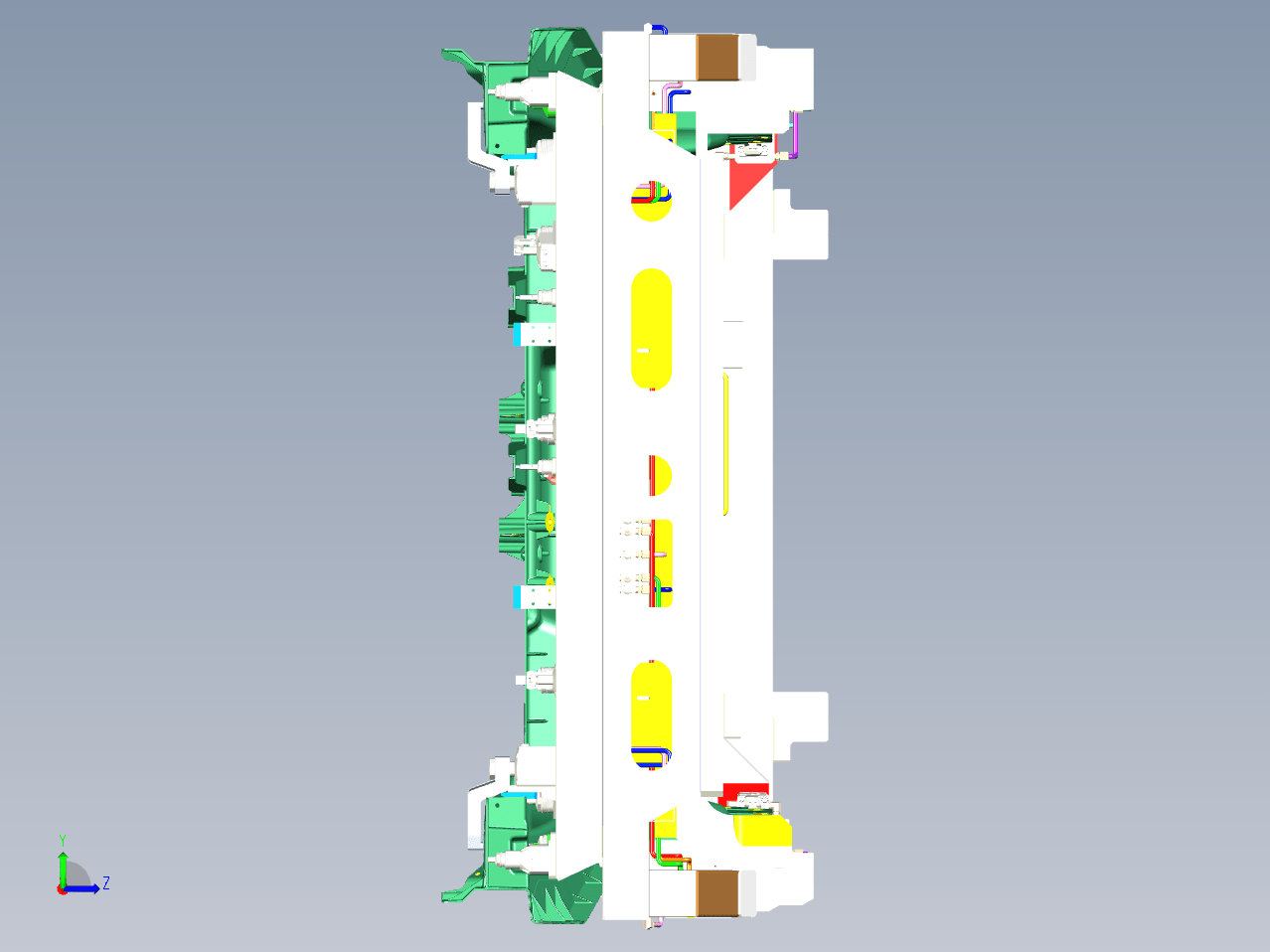

1：该数模为液压夹具3D；2：该夹具为一款新能源汽车一体压铸件后底板的液压工装；3：该夹具为打样夹具；4：该工装为四轴夹具；5：加工设备为3+2五轴。
下载需要40金币 推广可免费下载
