YL-3.0叶轮增氧机
图纸描述

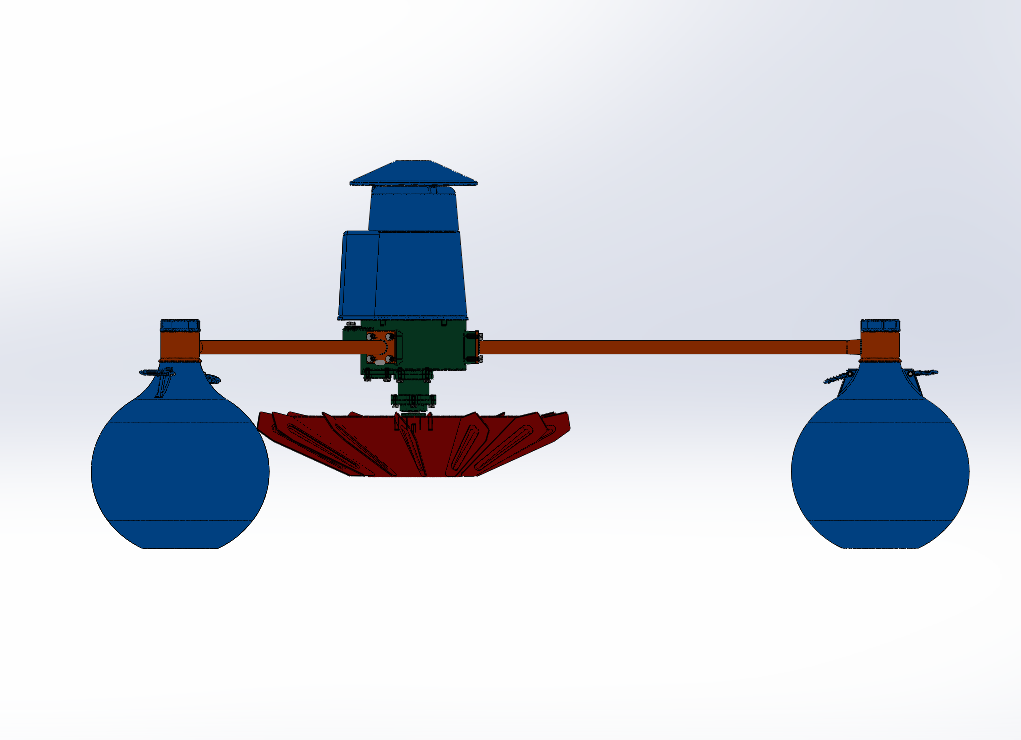

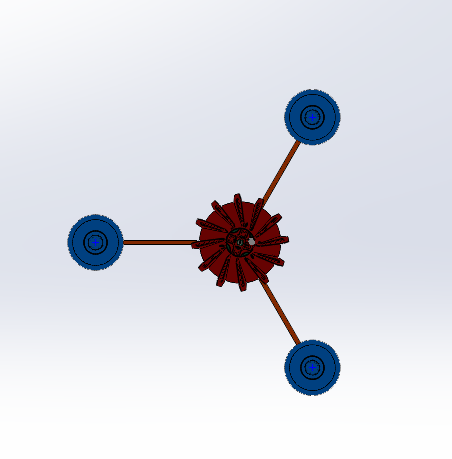

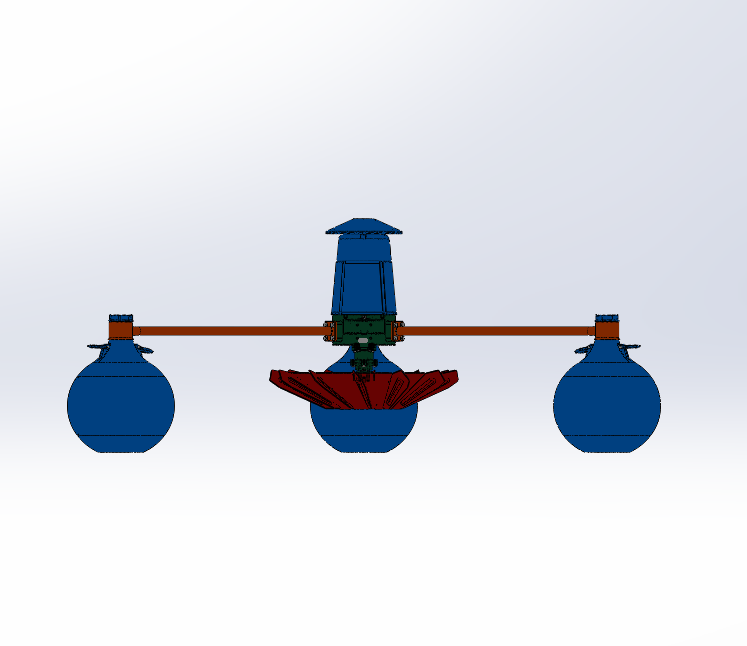

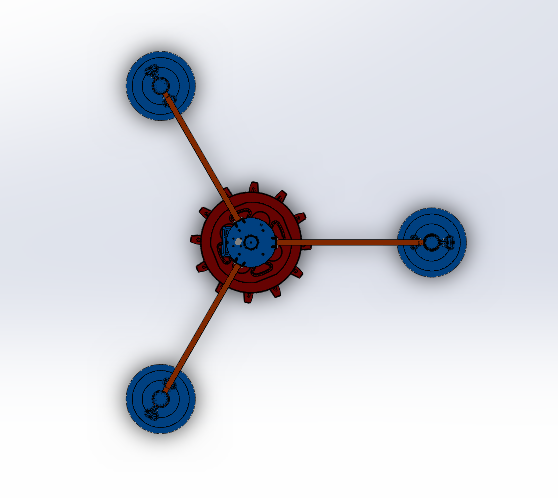

叶轮增氧机是水产养殖水体增氧设备，由立式电动机、减速箱、叶轮、浮桶、支撑杆和电机罩壳组成，减速机速比12_1，电机功率3.0kw，动力效率 kgO2每kw·h≥1.5，增氧能力大于等于4.5kg每h；使用时，3只浮筒将设备漂浮到鱼塘中间相应位置，电机驱动减速机带动叶轮搅动水体，使水花上扬与空气中的氧气充分接触，进行水体增氧工作。本图包含设备全部零部件及特征参数，可进行编辑。
下载需要65金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201032
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0YL-3.0 叶轮合件.SLDASM | 361.38K |
| 2 | 0YL-3.0减速机合件.SLDASM | 4.51M |
| 3 | 0YL-3.0浮杆合件.SLDASM | 211.15K |
| 4 | 0YL-3.0浮球合件.SLDASM | 1.01M |
| 5 |  1YL-3.0 叶轮锥体.SLDPRT | 437.69K |
| 6 | 1YL-3.0减速机箱体.SLDPRT | 1.05M |
| 7 | 1YL-3.0浮杆连接板.SLDPRT | 103.59K |
| 8 | 1YL-3.0浮球.SLDPRT | 545.09K |
| 9 | 2.1YL-3.0轴承室.SLDPRT | 229.91K |
| 10 | 2.2YL-3.0连接盘.SLDPRT | 137.27K |
| 11 | 2.3YL-3.0叶轮轴.SLDPRT | 200.21K |
| 12 | 2.4YL-3.0轴承室压盖.SLDPRT | 200.91K |
| 13 | 2YL-3.0 叶轮浮板.SLDPRT | 689.41K |
| 14 | 2YL-3.0浮杆.SLDPRT | 138.98K |
| 15 | 2YL-3.0浮球内盖.SLDPRT | 230.06K |
| 16 | 2YL-3.0轴承室合件.SLDASM | 1.62M |
| 17 | 3YL-3.0 叶轮叶片.SLDPRT | 241.86K |
| 18 | 3YL-3.0二级从动齿轮.SLDPRT | 37.1M |
| 19 | 3YL-3.0浮杆套筒.SLDPRT | 132.5K |
| 20 | 3YL-3.0浮球盖.SLDPRT | 663.97K |
| 21 | 4YL-3.0 叶轮加强撑.SLDPRT | 51.59K |
| 22 | 4YL-3.0二级主动齿轮.SLDPRT | 15.7M |
| 23 | 4YL-3.0浮球提手.SLDPRT | 473.15K |
| 24 | 5YL-3.0一级从动齿轮.SLDPRT | 112.05M |
| 25 | 5YL-3.0浮球提手轴.SLDPRT | 139.42K |
| 26 | 6YL-3.0定位套.SLDPRT | 113.37K |
| 27 | 7YL-3.0轴承压盖.SLDPRT | 188.93K |
| 28 | 9YL-3.0一级主动齿轮.SLDPRT | 22.32M |
| 29 | GB╱T 1096-2003[普通平键 A型键 8×7×22].sldprt | 110.41K |
| 30 | GB╱T 1096-2003[普通平键 C型键 C8×7×28].sldprt | 85.91K |
| 31 | GB╱T 1096-2003[普通平键 C型键 C8×7×45].sldprt | 94.49K |
| 32 | GB╱T 1096-2003[普通平键 C型键 C8×7×50].sldprt | 79.02K |
| 33 | GB╱T 276-2013[深沟球轴承[60000]6205].sldprt | 1.2M |
| 34 | GB╱T 276-2013[深沟球轴承[60000]6206].sldprt | 1.2M |
| 35 | GB╱T 3452.1-2005[一般应用的O型橡胶密封圈51.5×2.65].sldprt | 74.6K |
| 36 | GB╱T 3452.1-2005[一般应用的O型橡胶密封圈61.5×3.55].sldprt | 79.99K |
| 37 | GB╱T 3452.1-2005[一般应用的O型橡胶密封圈75×3.55].sldprt | 97.65K |
| 38 | GB╱T 41-2016[1型六角螺母 C级M10].sldprt | 132.2K |
| 39 | GB╱T 5287-2002[特大垫圈 C级10].sldprt | 65.3K |
| 40 | GB╱T 5781-2016[六角头螺栓 全螺纹 C级M10×20].sldprt | 174.15K |
| 41 | GB╱T 5781-2016[六角头螺栓 全螺纹 C级M10×25].sldprt | 187.49K |
| 42 | GB╱T 5781-2016[六角头螺栓 全螺纹 C级M10×35].sldprt | 185.47K |
| 43 | GB╱T 5781-2016[六角头螺栓 全螺纹 C级M8×25].sldprt | 183.78K |
| 44 | GB╱T 893-2017[孔用弹性挡圈A型52].sldprt | 170.01K |
| 45 | GB╱T 894-2017[轴用弹性挡圈A型(d0≥10)28].sldprt | 109.62K |
| 46 | GB╱T 93-1987[标准型弹性垫圈(装配)10].sldprt | 87.52K |
| 47 | GB╱T 93-1987[标准型弹性垫圈(装配)8].sldprt | 96.05K |
| 48 | JB╱ZQ 4770-2006[外六角螺塞（PN31.5)M16×1.5~M60×2M16×1.5].sldprt | 137.69K |
| 49 | TC骨架油封[30x52x10].sldprt | 350.01K |
| 50 | YE3-4三相异步电动机(IMB5)(右侧出线)[YE3-100L2-4].SLDASM | 559.67K |
| 51 | YE3-4三相异步电动机(IMB5)(右侧出线)[YE3-100L2-4]电机体.SLDPRT | 2.0M |
| 52 | YE3-4三相异步电动机(IMB5)(右侧出线)[YE3-100L2-4]电机轴.SLDPRT | 3.67M |
| 53 | YL-3.0叶轮增氧机总装配图.SLDASM | 6.98M |
| 54 | YL-3.0电机防水罩.SLDASM | 562.67K |
| 55 | ~$0YL-3.0 叶轮合件.SLDASM | 0.01K |
| 56 | ~$0YL-3.0减速机合件.SLDASM | 0.01K |
| 57 | ~$0YL-3.0浮杆合件.SLDASM | 0.01K |
| 58 | ~$0YL-3.0浮球合件.SLDASM | 0.01K |
| 59 | ~$1YL-3.0 叶轮锥体.SLDPRT | 0.01K |
| 60 | ~$1YL-3.0减速机箱体.SLDPRT | 0.01K |
| 61 | ~$1YL-3.0浮杆连接板.SLDPRT | 0.01K |
| 62 | ~$1YL-3.0浮球.SLDPRT | 0.01K |
| 63 | ~$2.1YL-3.0轴承室.SLDPRT | 0.01K |
| 64 | ~$2.2YL-3.0连接盘.SLDPRT | 0.01K |
| 65 | ~$2.3YL-3.0叶轮轴.SLDPRT | 0.01K |
| 66 | ~$2.4YL-3.0轴承室压盖.SLDPRT | 0.01K |
| 67 | ~$2YL-3.0 叶轮浮板.SLDPRT | 0.01K |
| 68 | ~$2YL-3.0浮杆.SLDPRT | 0.01K |
| 69 | ~$2YL-3.0浮球内盖.SLDPRT | 0.01K |
| 70 | ~$2YL-3.0轴承室合件.SLDASM | 0.01K |
| 71 | ~$3YL-3.0 叶轮叶片.SLDPRT | 0.01K |
| 72 | ~$3YL-3.0二级从动齿轮.SLDPRT | 0.01K |
| 73 | ~$3YL-3.0浮杆套筒.SLDPRT | 0.01K |
| 74 | ~$3YL-3.0浮球盖.SLDPRT | 0.01K |
| 75 | ~$4YL-3.0 叶轮加强撑.SLDPRT | 0.01K |
| 76 | ~$4YL-3.0二级主动齿轮.SLDPRT | 0.01K |
| 77 | ~$4YL-3.0浮球提手.SLDPRT | 0.01K |
| 78 | ~$5YL-3.0一级从动齿轮.SLDPRT | 0.01K |
| 79 | ~$5YL-3.0浮球提手轴.SLDPRT | 0.01K |
| 80 | ~$6YL-3.0定位套.SLDPRT | 0.01K |
| 81 | ~$7YL-3.0轴承压盖.SLDPRT | 0.01K |
| 82 | ~$9YL-3.0一级主动齿轮.SLDPRT | 0.01K |
| 83 | ~$GB╱T 1096-2003[普通平键 A型键 8×7×22].sldprt | 0.01K |
| 84 | ~$GB╱T 1096-2003[普通平键 C型键 C8×7×28].sldprt | 0.01K |
| 85 | ~$GB╱T 1096-2003[普通平键 C型键 C8×7×45].sldprt | 0.01K |
| 86 | ~$GB╱T 1096-2003[普通平键 C型键 C8×7×50].sldprt | 0.01K |
| 87 | ~$GB╱T 276-2013[深沟球轴承[60000]6205].sldprt | 0.01K |
| 88 | ~$GB╱T 276-2013[深沟球轴承[60000]6206].sldprt | 0.01K |
| 89 | ~$GB╱T 3452.1-2005[一般应用的O型橡胶密封圈51.5×2.65].sldprt | 0.01K |
| 90 | ~$GB╱T 3452.1-2005[一般应用的O型橡胶密封圈61.5×3.55].sldprt | 0.01K |
| 91 | ~$GB╱T 3452.1-2005[一般应用的O型橡胶密封圈75×3.55].sldprt | 0.01K |
| 92 | ~$GB╱T 41-2016[1型六角螺母 C级M10].sldprt | 0.01K |
| 93 | ~$GB╱T 5287-2002[特大垫圈 C级10].sldprt | 0.01K |
| 94 | ~$GB╱T 5781-2016[六角头螺栓 全螺纹 C级M10×20].sldprt | 0.01K |
| 95 | ~$GB╱T 5781-2016[六角头螺栓 全螺纹 C级M10×25].sldprt | 0.01K |
| 96 | ~$GB╱T 5781-2016[六角头螺栓 全螺纹 C级M10×35].sldprt | 0.01K |
| 97 | ~$GB╱T 5781-2016[六角头螺栓 全螺纹 C级M8×25].sldprt | 0.01K |
| 98 | ~$GB╱T 893-2017[孔用弹性挡圈A型52].sldprt | 0.01K |
| 99 | ~$GB╱T 894-2017[轴用弹性挡圈A型(d0≥10)28].sldprt | 0.01K |
| 100 | ~$GB╱T 93-1987[标准型弹性垫圈(装配)10].sldprt | 0.01K |
| 101 | ~$GB╱T 93-1987[标准型弹性垫圈(装配)8].sldprt | 0.01K |
| 102 | ~$JB╱ZQ 4770-2006[外六角螺塞（PN31.5)M16×1.5~M60×2M16×1.5].sldprt | 0.01K |
| 103 | ~$TC骨架油封[30x52x10].sldprt | 0.01K |
| 104 | ~$YE3-4三相异步电动机(IMB5)(右侧出线)[YE3-100L2-4].SLDASM | 0.01K |
| 105 | ~$YE3-4三相异步电动机(IMB5)(右侧出线)[YE3-100L2-4]电机体.SLDPRT | 0.01K |
| 106 | ~$YE3-4三相异步电动机(IMB5)(右侧出线)[YE3-100L2-4]电机轴.SLDPRT | 0.01K |
| 107 | ~$YL-3.0叶轮增氧机总装配图.SLDASM | 0.01K |
| 108 | ~$YL-3.0电机防水罩.SLDASM | 0.01K |
| 109 | ~$塑料电机罩壳.SLDPRT | 0.01K |
| 110 | ~$塑料电机罩顶.SLDPRT | 0.01K |
| 111 | 塑料电机罩壳.SLDPRT | 514.4K |
| 112 | 塑料电机罩顶.SLDPRT | 771.87K |
