灯泡灯头自动装配机
图纸描述

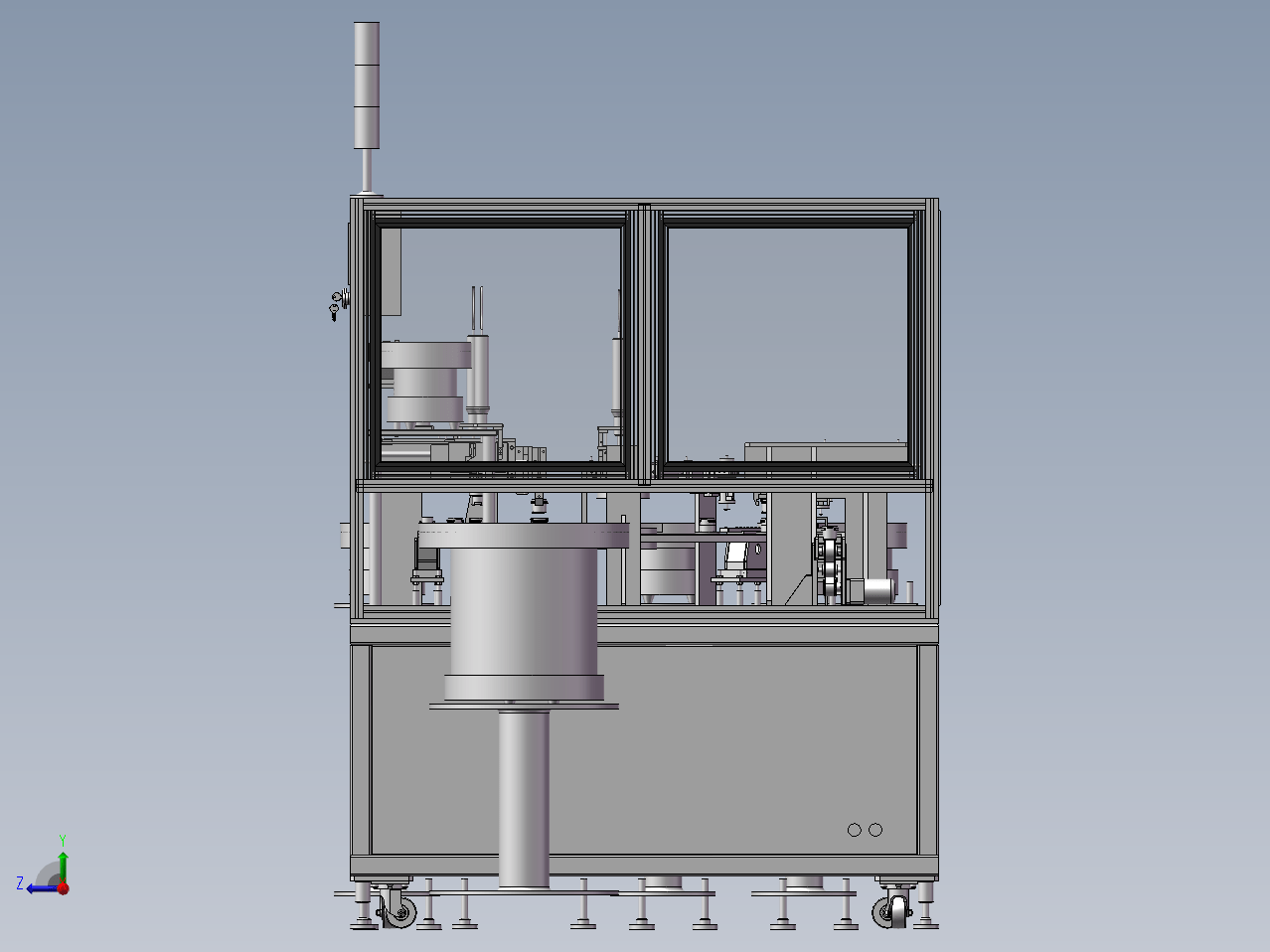

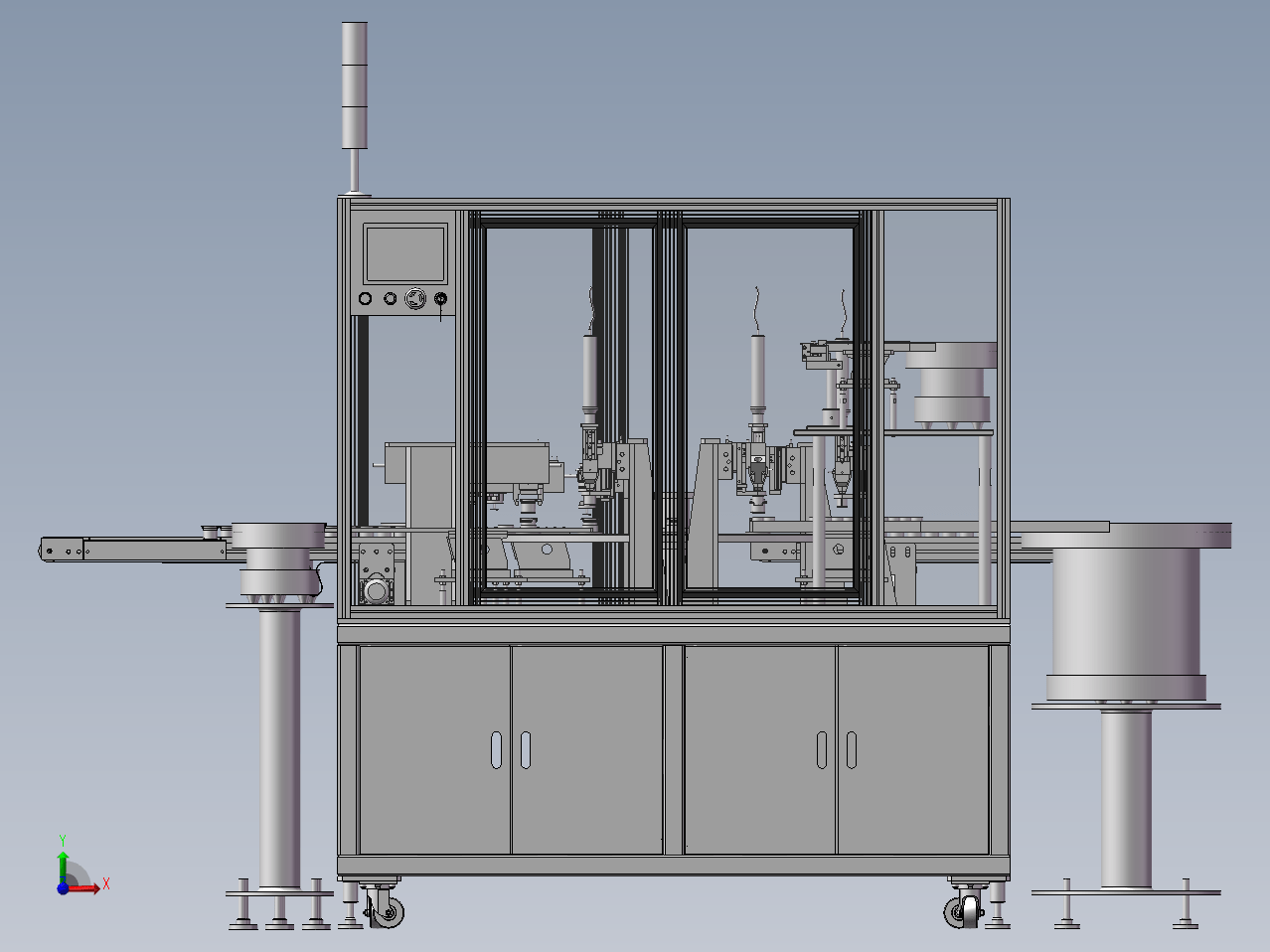

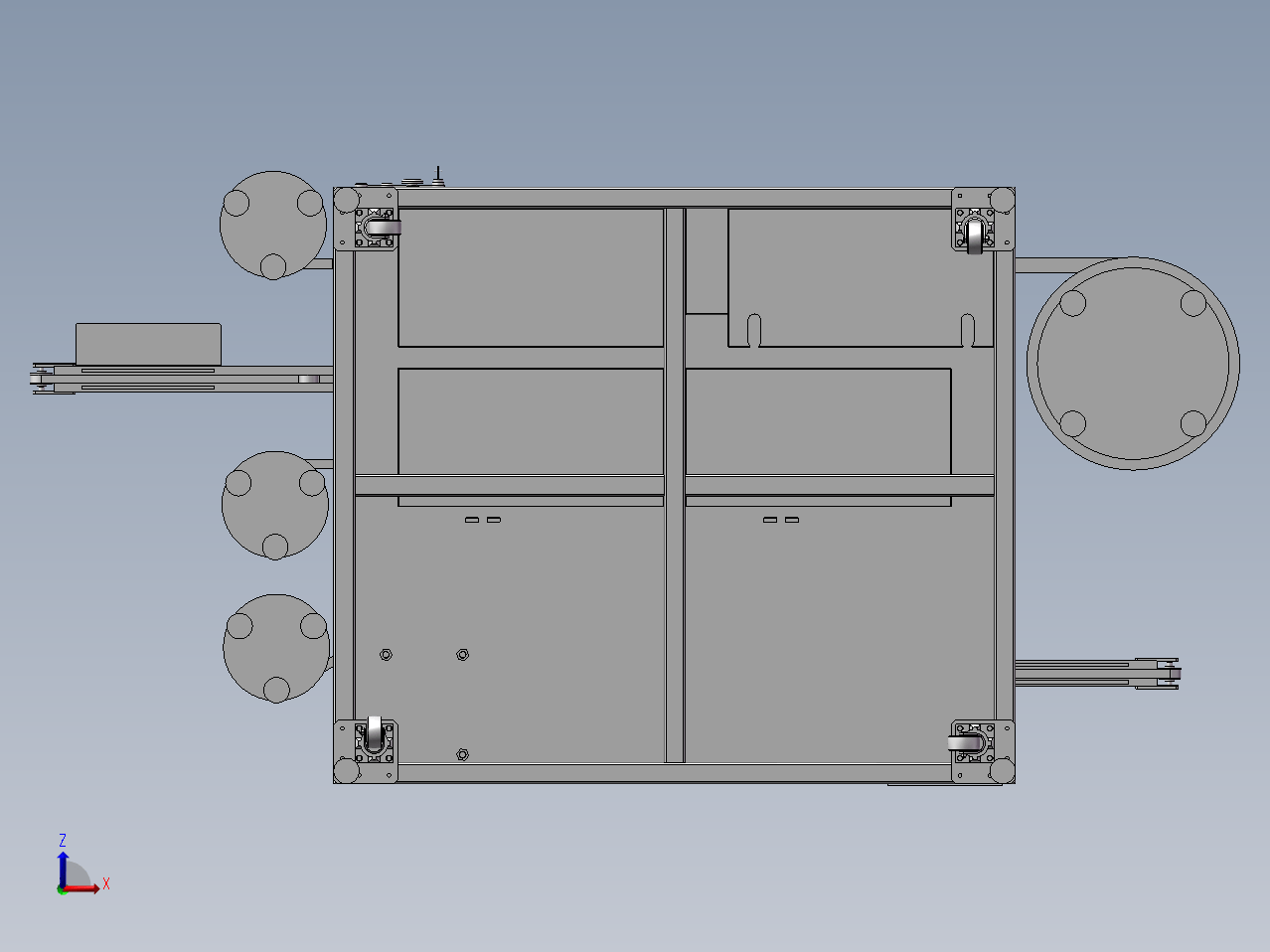

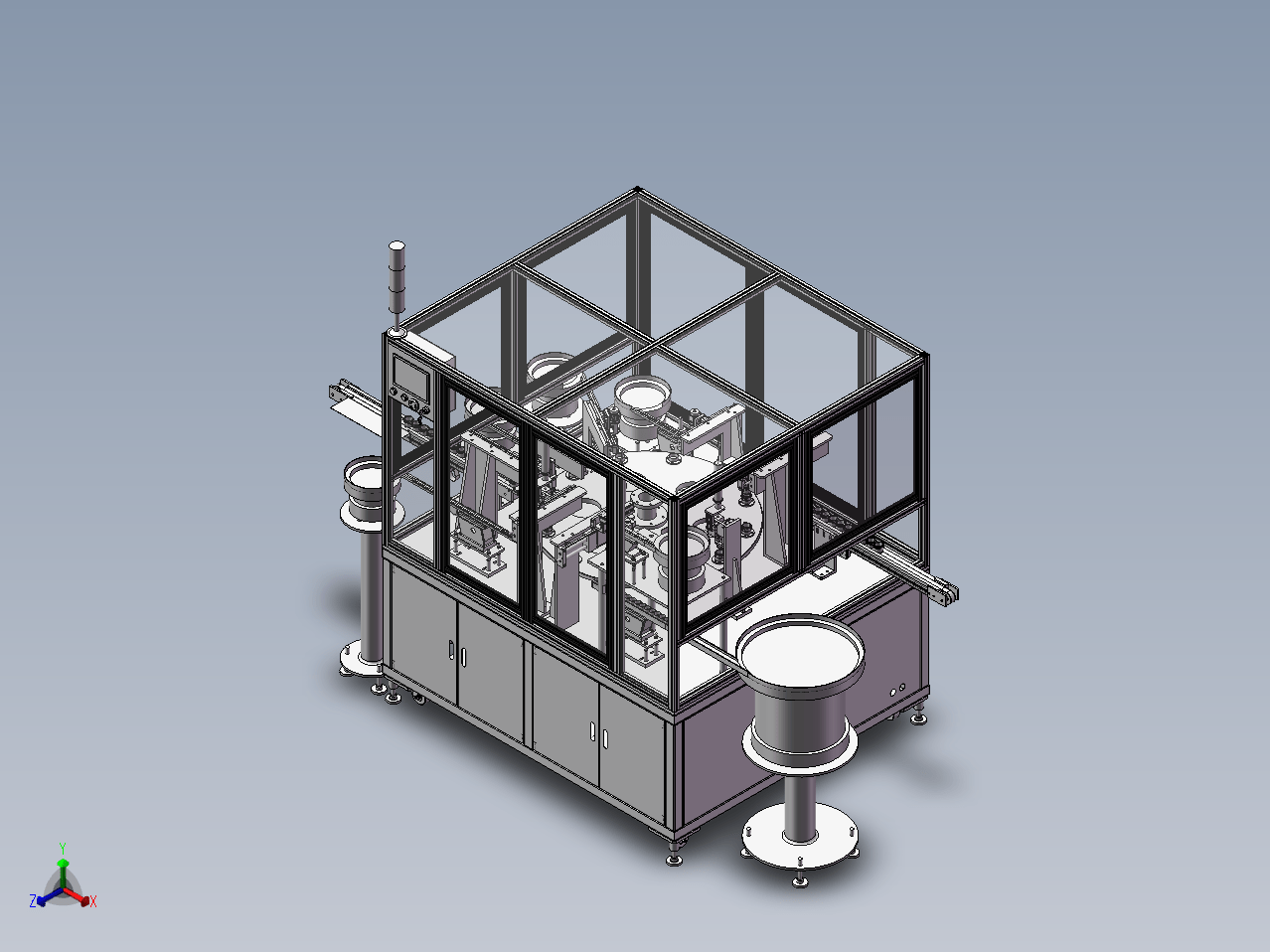

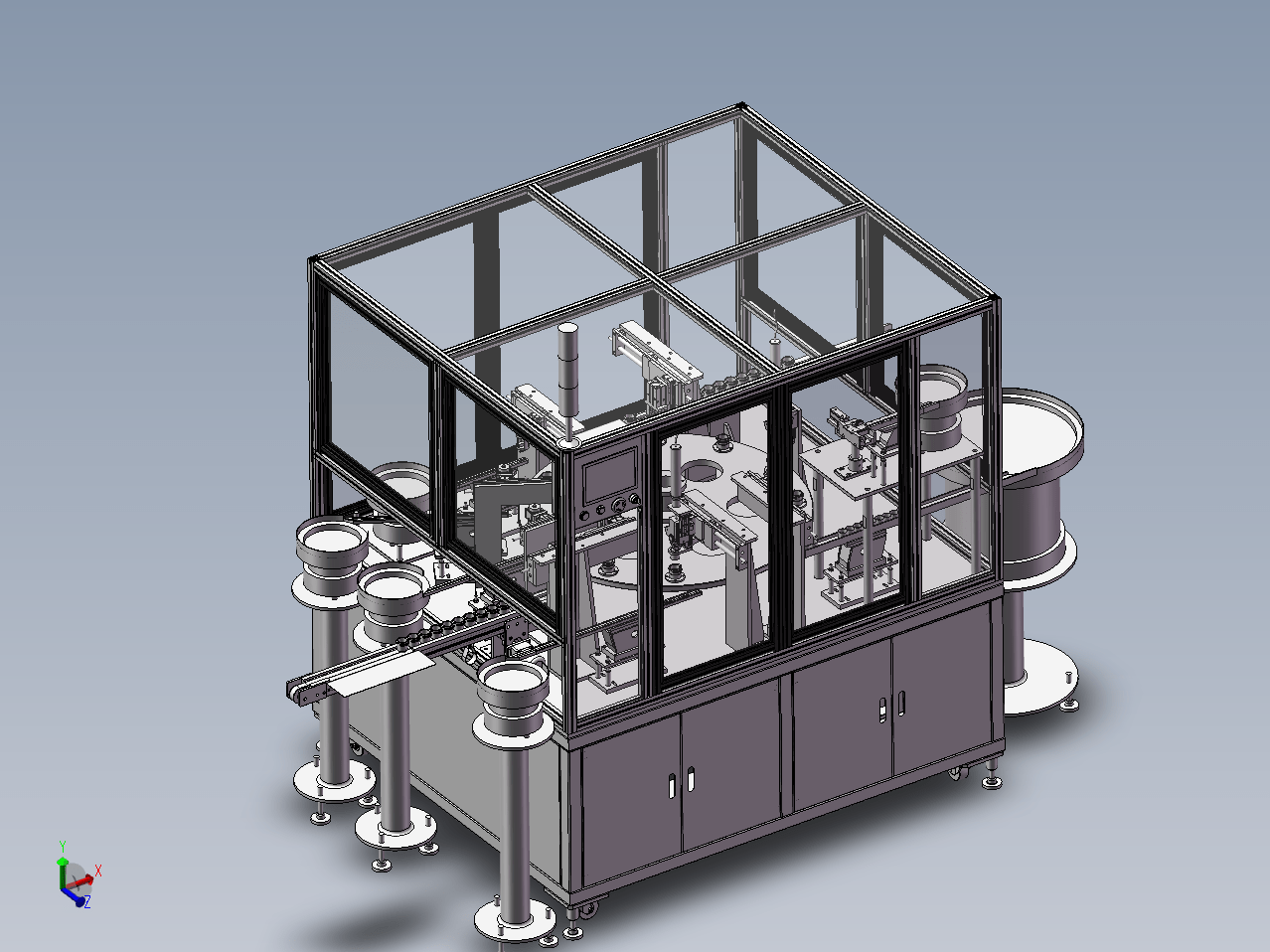

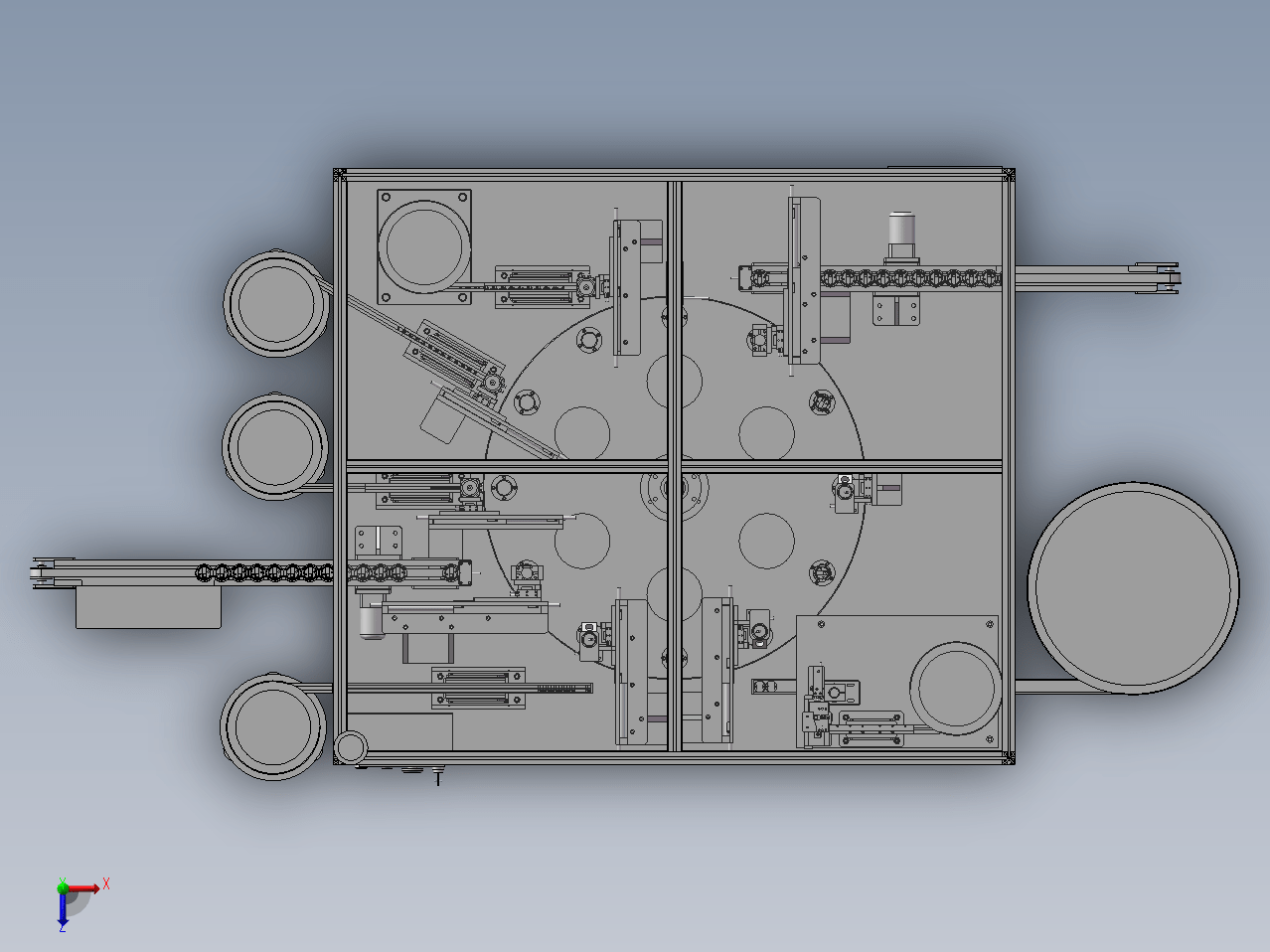

灯泡灯头自动装配机SW设计的3D模型分享，灯泡灯头包括灯头体、芯帽、第一触片、第二触片，包括机架、位于所述机架上的分度盘，所述的分度盘上设有与灯头的灯头体适配的定位模，所述定位模的上端设有与灯头体的小头端端面上的两个插孔对应的两根插柱；所述分度盘的上方依次为上芯帽工位、上第一触片工位、上灯头体工位、上第二触片工。
下载需要22金币 推广可免费下载
立即下载 收藏
图纸信息
作者
浮生若梦
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  01-00.sldasm | 35.88K |
| 2 | 12-00.sldasm | 32.15K |
| 3 |  A_ECDPX2N15-125 (0) (RB0806).sldprt | 59.38K |
| 4 | A_ECDPX2N15-125 (125) (RB0806).sldprt | 59.35K |
| 5 | A_ECDPX2N25-125 (0) (RB1006).sldprt | 59.42K |
| 6 | A_ECDPX2N25-125 (125) (RB1006).sldprt | 59.53K |
| 7 | A_ECDPX2N25-150 (0) (RB1006).sldprt | 59.41K |
| 8 | A_ECDPX2N25-150 (150) (RB1006).sldprt | 59.4K |
| 9 | A_MHZ2-10D (15.sldprt | 69.15K |
| 10 | A_MHZL2-25D (41.sldprt | 80.73K |
| 11 | A_MXQ12-50AS-A93V(0).sldprt | 103.93K |
| 12 | A_MXQ8-30AS-A93V(0).sldprt | 104.26K |
| 13 | A_MXQ8-30AS-A93V(30).sldprt | 104.93K |
| 14 | A_MXQ8-50AS-A93V(0).sldprt | 111.36K |
| 15 | CAL75.sldprt | 99.34K |
| 16 | CDU16-30D-A90-01.sldprt | 75.44K |
| 17 | CDU16-30D-A90-02.sldprt | 34.89K |
| 18 | CDU16-30D-A90.sldasm | 26.81K |
| 19 | E型扣环.sldprt | 36.34K |
| 20 | GB_FASTENER_NUT_STNAB M3-N_GB_FASTENER_NUT_STNAB M3-N.sldprt | 36.63K |
| 21 | M8.sldprt | 36.26K |
| 22 | MSUB3-90S (0).sldprt | 98.33K |
| 23 | OJ-P-05主电机板.sldprt | 54.8K |
| 24 | OJ-P-09皮带轮.sldprt | 41.86K |
| 25 | OJ-P-12挡料块.sldprt | 42.31K |
| 26 | Rolling bearings 61800 GB 276-94_Rolling bearings 61800 GB 276-94.sldprt | 91.95K |
| 27 | 三色灯.sldprt | 35.95K |
| 28 | 上料托板.sldprt | 36.57K |
| 29 | 上料机构从动轮装配体.sldasm | 28.98K |
| 30 | 上料连接块1.sldprt | 36.27K |
| 31 | 上料连接块2.sldprt | 38.82K |
| 32 | 上机架_默认_按加工_.sldprt | 605.54K |
| 33 | 上机架装配体.sldasm | 32.84K |
| 34 | 上门1_默认_按加工_.sldprt | 227.51K |
| 35 | 上门2_默认_按加工_.sldprt | 229.22K |
| 36 | 下机架_默认_按加工_.sldprt | 199.96K |
| 37 | 下机架装配体.sldasm | 33.61K |
| 38 | 下门1.sldprt | 165.03K |
| 39 | 从动轮安装板1.sldprt | 39.17K |
| 40 | 从动轮安装板2.sldprt | 49.97K |
| 41 | 从动轮安装板3.sldprt | 46.58K |
| 42 | 从动轮安装板4.sldprt | 47.01K |
| 43 | 从动轮装配体2.sldasm | 28.96K |
| 44 | 从动轮轴.sldprt | 35.52K |
| 45 | 从动轮轴套.sldprt | 31.88K |
| 46 | 从动轮（新）.sldprt | 34.19K |
| 47 | 从动轮（新）2.sldprt | 34.2K |
| 48 | 侧封板1.sldprt | 49.36K |
| 49 | 侧封板2.sldprt | 50.01K |
| 50 | 光电开关.sldprt | 36.69K |
| 51 | 内圈.sldprt | 37.13K |
| 52 | 内圈上料装配体.sldasm | 34.19K |
| 53 | 内圈入料吸头.sldprt | 35.63K |
| 54 | 内圈入料支座.sldprt | 46.76K |
| 55 | 内圈入料机械手.sldasm | 31.56K |
| 56 | 内圈入料滑道.sldprt | 37.26K |
| 57 | 内圈振动盘（左出料）.sldprt | 41.81K |
| 58 | 内圈螺钉入料气爪板.sldprt | 34.33K |
| 59 | 内圈螺钉旋紧支架.sldprt | 37.16K |
| 60 | 内圈螺钉旋紧装配体.sldasm | 29.75K |
| 61 | 减速马达V.T.V 60W.sldprt | 40.28K |
| 62 | 凸轮隨动器.sldprt | 32.8K |
| 63 | 前封板1.sldprt | 32.95K |
| 64 | 前封板2.sldprt | 32.97K |
| 65 | 台面板.sldprt | 33.26K |
| 66 | 右侧门_默认_按加工_.sldprt | 228.28K |
| 67 | 吸嘴探针(FNP22S)(MISMI).sldprt | 33.17K |
| 68 | 固定块(01-07).sldprt | 39.52K |
| 69 | 固定盘连接件.sldprt | 38.56K |
| 70 | 块(01-08).sldprt | 42.59K |
| 71 | 块(01-09).sldprt | 39.39K |
| 72 | 块(01-10).sldprt | 38.78K |
| 73 | 块(01-14).sldprt | 54.57K |
| 74 | 块(01-19).sldprt | 43.26K |
| 75 | 块(01-20).sldprt | 36.04K |
| 76 | 复件 螺母入料机械手.sldasm | 32.01K |
| 77 | 导板(01-16).sldprt | 36.93K |
| 78 | 导轨型材_默认_按加工_.sldprt | 76.02K |
| 79 | 导轨安装座.sldprt | 73.08K |
| 80 | 底座(01-05).sldprt | 44.74K |
| 81 | 底面封板.sldprt | 49.39K |
| 82 | 底面封板2.sldprt | 70.21K |
| 83 | 弹簧.sldprt | 63.14K |
| 84 | 急停按钮.sldprt | 45.32K |
| 85 | 成品下料机械手.sldasm | 30.65K |
| 86 | 成品出料槽.sldprt | 42.74K |
| 87 | 振动盘支架1.sldprt | 49.36K |
| 88 | 振动盘支架2.sldprt | 54.27K |
| 89 | 控制盒.sldprt | 41.75K |
| 90 | 控制盒装配.sldasm | 28.81K |
| 91 | 支撑板（12-04）.sldprt | 36.84K |
| 92 | 支柱(01-06).sldprt | 32.13K |
| 93 | 档块(01-11).sldprt | 35.52K |
| 94 | 档块(01-12).sldprt | 35.52K |
| 95 | 活头(01-13).sldprt | 34.11K |
| 96 | 滑块(01-22).sldprt | 35.82K |
| 97 | 滑块(01-23).sldprt | 36.38K |
| 98 | 灯头.sldprt | 107.87K |
| 99 | 灯头入料Z气缸板.sldprt | 35.33K |
| 100 | 灯头入料气爪手指.sldprt | 41.93K |
| 101 | 灯头入料气爪板.sldprt | 32.86K |
| 102 | 灯头本体上料导轨.sldasm | 39.55K |
| 103 | 灯头本体下料导轨.sldasm | 39.02K |
| 104 | 灯头本体入料支座.sldprt | 52.02K |
| 105 | 灯头本体入料机械手.sldasm | 30.53K |
| 106 | 灯头装配机总装.SLDASM | 6.41M |
| 107 | 灯头装配机转盘.sldprt | 58.33K |
| 108 | 电动螺丝刀.sldprt | 37.57K |
| 109 | 电动螺丝刀固定板.sldprt | 35.65K |
| 110 | 电机法兰板.sldprt | 53.48K |
| 111 | 电源指示灯.sldprt | 39.94K |
| 112 | 直振2.sldprt | 40.38K |
| 113 | 直振器.sldprt | 61.15K |
| 114 | 直振垫板.sldprt | 33.99K |
| 115 | 直振底板.sldprt | 40.1K |
| 116 | 直振螺杆.sldprt | 32.52K |
| 117 | 直线导轨BWU25-45-01.sldprt | 37.92K |
| 118 | 直线导轨BWU25-45-02.sldprt | 39.11K |
| 119 | 直线导轨（12-01）.sldprt | 40.44K |
| 120 | 直线导轨（12-02）.sldprt | 34.96K |
| 121 | 直线导轨（12-03）.sldprt | 42.21K |
| 122 | 直线导轨（12-05）.sldprt | 35.47K |
| 123 | 磁铁.sldprt | 36.12K |
| 124 | 空位检测光纤头.sldprt | 31.93K |
| 125 | 空位检测开关架.sldprt | 34.55K |
| 126 | 空位检测开关装配体.sldasm | 26.79K |
| 127 | 绿色指示灯.sldprt | 38.38K |
| 128 | 聚氨酯皮带.sldprt | 39.51K |
| 129 | 螺母上料装配体.sldasm | 34.68K |
| 130 | 螺母入料Z气缸板.sldprt | 34.51K |
| 131 | 螺母入料支座2.sldprt | 34.61K |
| 132 | 螺母入料旋转气缸下板.sldprt | 31.99K |
| 133 | 螺母入料气爪手指.sldprt | 35.31K |
| 134 | 螺母入料气爪板.sldprt | 32.87K |
| 135 | 螺母入料滑道.sldprt | 37.35K |
| 136 | 螺母振动盘.sldprt | 41.66K |
| 137 | 螺母直振转接板.sldprt | 35.47K |
| 138 | 螺钉上料底板支柱.sldprt | 35.35K |
| 139 | 螺钉上料振盘底板.sldprt | 42.67K |
| 140 | 螺钉上料装配体.sldasm | 34.0K |
| 141 | 螺钉入料夹嘴.sldprt | 43.89K |
| 142 | 螺钉入料夹嘴2.sldprt | 43.95K |
| 143 | 螺钉入料夹头.sldprt | 51.98K |
| 144 | 螺钉入料夹头固定板.sldprt | 33.03K |
| 145 | 螺钉入料装配体.sldasm | 29.41K |
| 146 | 螺钉振动盘.sldprt | 41.52K |
| 147 | 触摸屏.sldprt | 36.18K |
| 148 | 转盘治具座.sldprt | 35.23K |
| 149 | 转盘连接件.sldprt | 38.57K |
| 150 | 配电箱.sldprt | 61.15K |
| 151 | 钥匙开关.sldprt | 186.73K |
| 152 | 铁片1.sldprt | 40.74K |
| 153 | 铁片1上料装配体.sldasm | 36.21K |
| 154 | 铁片1入料支座.sldprt | 46.76K |
| 155 | 铁片1入料机械手.sldasm | 31.59K |
| 156 | 铁片1振动盘（右出料）.sldprt | 41.81K |
| 157 | 铁片1振盘丝杆.sldprt | 36.27K |
| 158 | 铁片1振盘底板.sldprt | 42.75K |
| 159 | 铁片2.sldprt | 40.63K |
| 160 | 铁片2上料装配体.sldasm | 34.57K |
| 161 | 铁片2入料Z气缸板.sldprt | 34.58K |
| 162 | 铁片2入料支座.sldprt | 35.46K |
| 163 | 铁片2入料旋转气缸下板.sldprt | 35.63K |
| 164 | 铁片2入料机械手.sldasm | 31.81K |
| 165 | 铁片2入料滑道.sldprt | 37.27K |
| 166 | 铁片2振动盘（左出料）.sldprt | 41.8K |
| 167 | 铁片2真空吸嘴头.sldprt | 36.87K |
| 168 | 铁片3.sldprt | 34.94K |
| 169 | 铁片3上料装配体.sldasm | 34.74K |
| 170 | 铁片3入料吸头.sldprt | 40.74K |
| 171 | 铁片3入料支座.sldprt | 46.76K |
| 172 | 铁片3入料机械手.sldasm | 31.61K |
| 173 | 铁片3入料气爪板.sldprt | 34.29K |
| 174 | 铁片3入料滑道.sldprt | 38.08K |
| 175 | 铁片3振动盘（左出料）.sldprt | 41.83K |
| 176 | 顶封板.sldprt | 32.94K |
