天然气脱水旋风过滤器
图纸描述

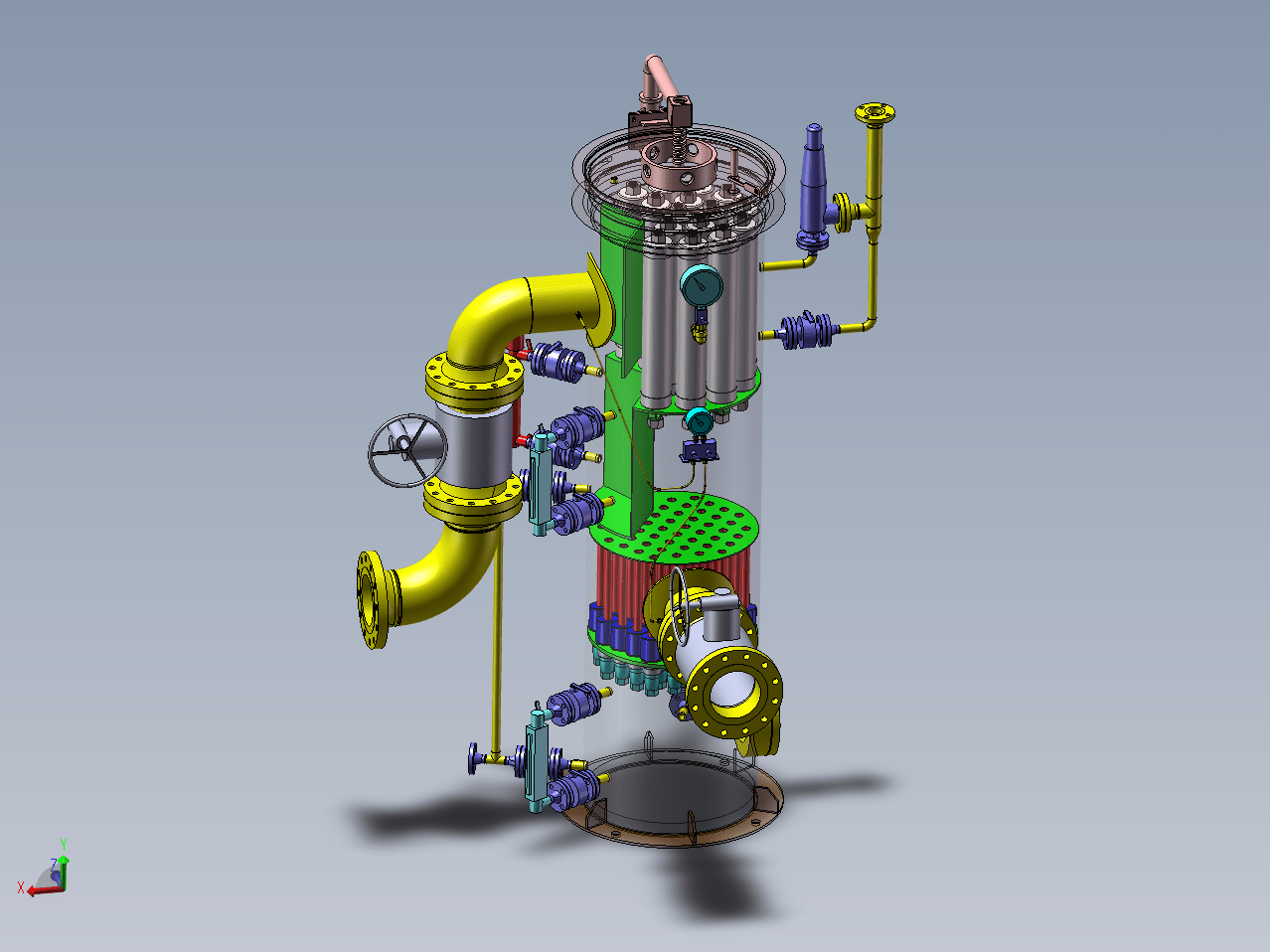

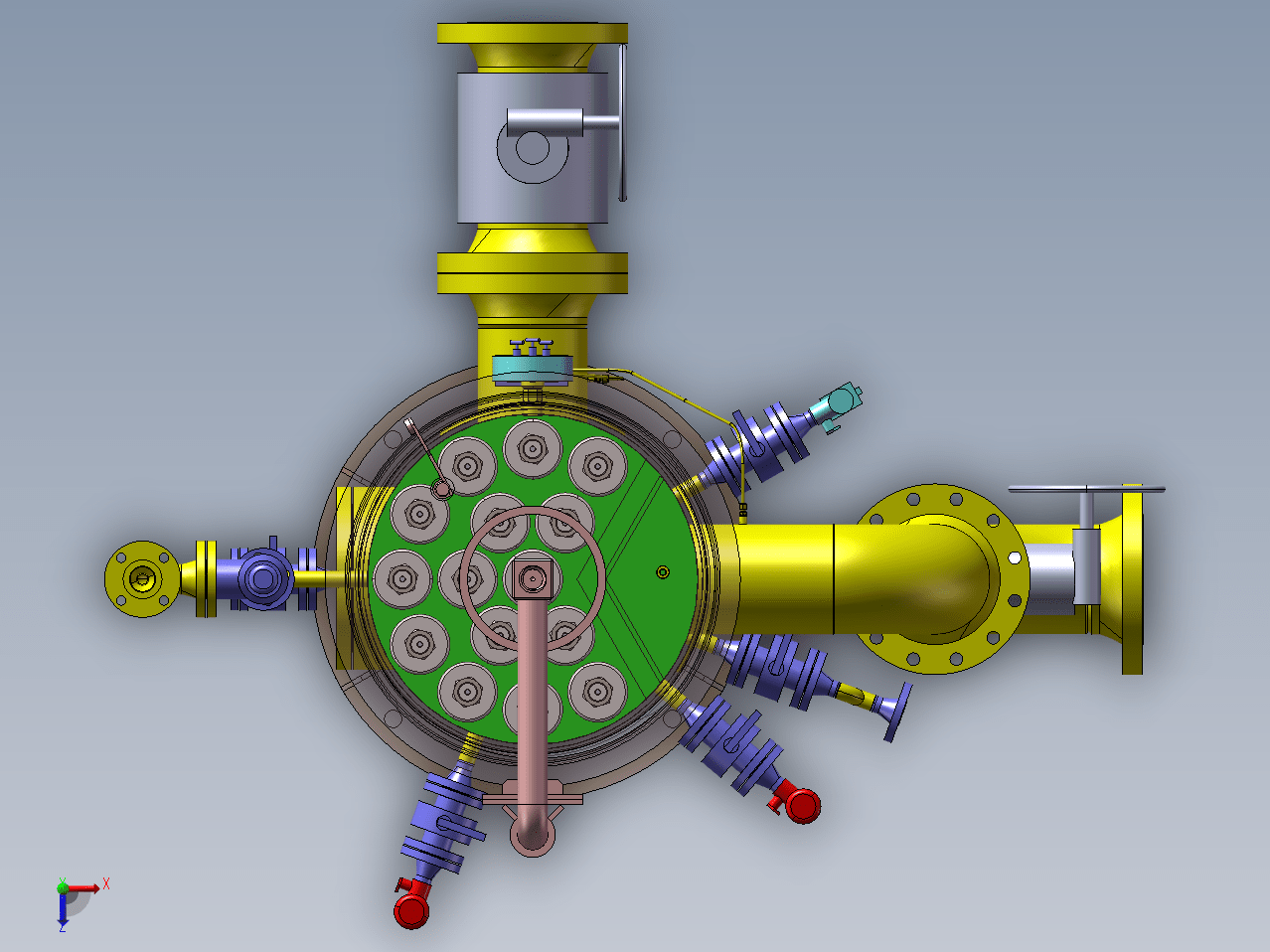

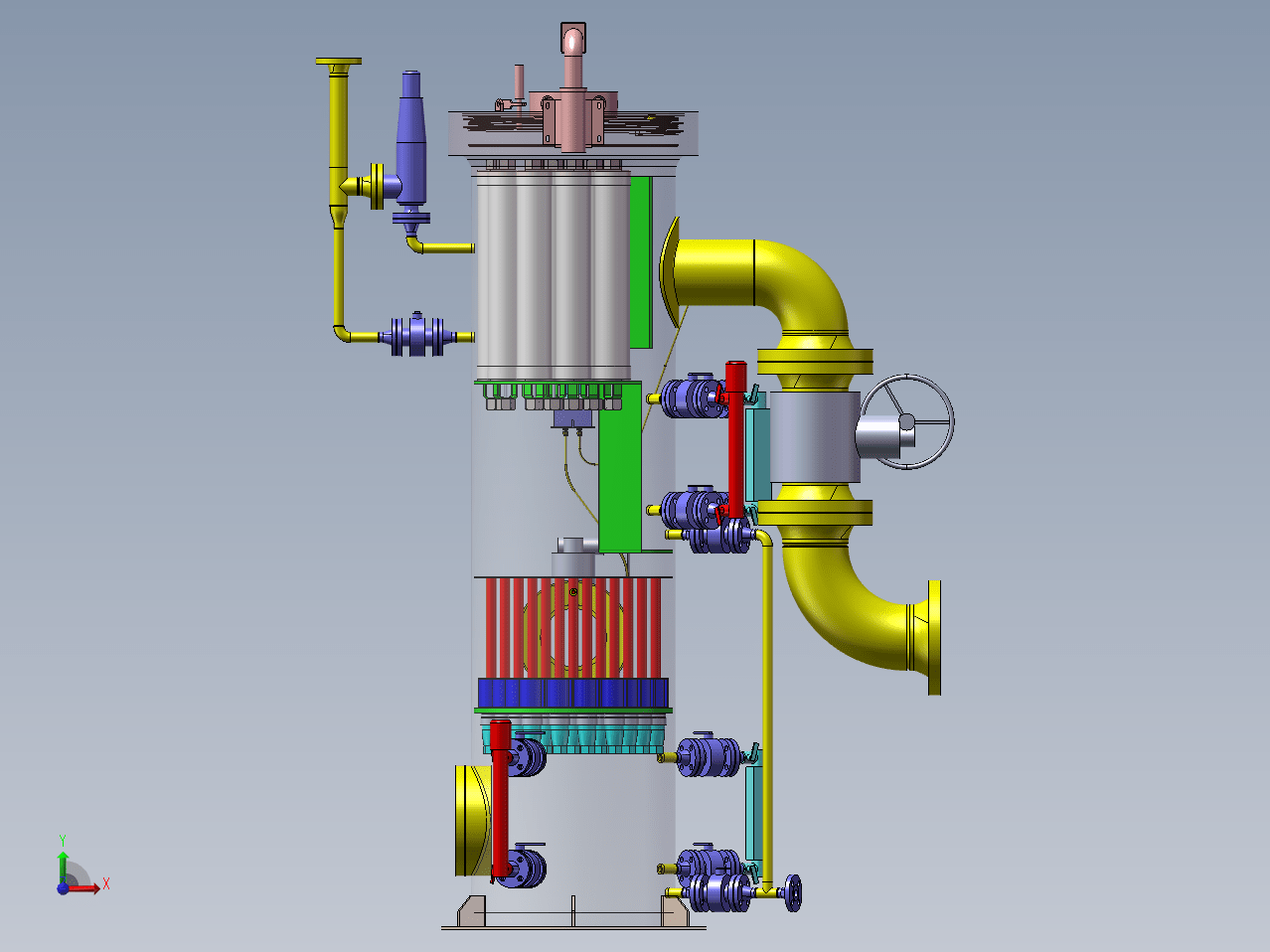

天然气过滤器主要由一级旋风分离器、二级惯性除沫器预滤和凝聚、三级精滤芯凝聚、排污阀等组成，夹带液体和固体颗粒的天然气，由进气管以切线方向进入一级旋风分离器。经过旋风分离，较大的液滴和固体颗粒被分离出来。然后，经过二级除沫器，气体通过惯性碰撞作用下，气、液、固进一步分离。 欢迎大家的下载学习。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
绘图学习
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  90deg lr inch elbow_90L LR Inch 1 Sch40.sldprt | 135.5K |
| 2 | 90deg lr inch elbow_90L LR Inch 8 Sch40.sldprt | 139.0K |
| 3 | 90deg sr inch elbow_90L SR Inch 8 Sch40.sldprt | 138.5K |
| 4 | BAFFLE_PLATE.sldprt | 120.0K |
| 5 | Base_Flange.sldprt | 142.5K |
| 6 | center pipe___.sldprt | 349.0K |
| 7 | CICLOME_PLATE_DOWN.sldprt | 124.0K |
| 8 | CICLOME_PLATE_UP.sldprt | 120.0K |
| 9 | CICLONE.sldprt | 122.5K |
| 10 | ciclone_coupling.sldprt | 123.5K |
| 11 | ciclone_orifice.sldprt | 131.0K |
| 12 | ciclone_pipe.sldprt | 118.5K |
| 13 | CLIP_FILTER.sldprt | 123.5K |
| 14 | DOOR12.sldprt | 125.0K |
| 15 | DPI.sldprt | 122.5K |
| 16 | drain_pipe1.sldprt | 119.5K |
| 17 | drain_pipe1_long.sldprt | 119.5K |
| 18 | Female_Thread Spindle___.sldprt | 261.5K |
| 19 | FILTER.sldprt | 126.5K |
| 20 | FLAT_HEAD.sldprt | 118.0K |
| 21 |  GA.SLDASM | 3.86M |
| 22 | hex nut-fine pitch-style washer-grade ab gb_PreviewCfg.sldprt | 144.5K |
| 23 | hinge.sldprt | 118.0K |
| 24 | hinge_disk_stopper.sldprt | 118.5K |
| 25 | horinzontal_pipe.sldprt | 118.5K |
| 26 | HUB12.sldprt | 133.0K |
| 27 | LI.sldprt | 134.0K |
| 28 | LT_.sldprt | 132.5K |
| 29 | manhole_flange.sldprt | 124.5K |
| 30 | manhole_flange_blind.sldprt | 123.0K |
| 31 | Manifold.sldprt | 132.0K |
| 32 | Part118.sldprt | 118.5K |
| 33 | PI.sldprt | 122.0K |
| 34 | pipe8_inlet.sldprt | 119.5K |
| 35 | pipe8_outlet.sldprt | 119.5K |
| 36 | pipe_1.sldprt | 118.5K |
| 37 | pipe_1_194.sldprt | 118.5K |
| 38 | pipe_1_322.sldprt | 118.5K |
| 39 | pipie_2_300.sldprt | 118.5K |
| 40 | PLATE HINGE2HUB.sldprt | 120.0K |
| 41 | plate_24.sldprt | 127.0K |
| 42 | PLATE_HIGE2HUB2.sldprt | 120.0K |
| 43 | plate_hinge1.sldprt | 125.5K |
| 44 | plate_hinge2.sldprt | 125.5K |
| 45 | PLATE_HOLE_DOWN.sldprt | 132.0K |
| 46 | PLATE_HOLE_UP.sldprt | 132.0K |
| 47 | plate_safety1.sldprt | 122.0K |
| 48 | PSV.sldprt | 121.0K |
| 49 | reducer_REDUCER 2 x 1 SCH 40.sldprt | 579.0K |
| 50 | ReinforcingPad.sldprt | 120.5K |
| 51 | rib1.sldprt | 119.5K |
| 52 | safety system plate2.sldprt | 121.5K |
| 53 | safety system.sldprt | 121.5K |
| 54 | saftey system lug.sldprt | 121.0K |
| 55 | SHELL.sldprt | 138.0K |
| 56 | straight fitting.sldprt | 139.5K |
| 57 | straight fitting_.38 TUBE X .25 NPT.sldprt | 138.5K |
| 58 | straight tee inch_Tee Inch 1 Sch40.sldprt | 130.5K |
| 59 | straight tee inch_Tee Inch 2 Sch40.sldprt | 134.0K |
| 60 | stud_10.sldprt | 118.0K |
| 61 | Thread Spindle___.sldprt | 161.0K |
| 62 | threaded elbow--90deg_CLASS 6000 THREADED ELBOW, .50 IN .sldprt | 156.0K |
| 63 | threaded half-coupling_CLASS 3000 HALF-COUPLING, .125 IN .sldprt | 122.5K |
| 64 | threaded half-coupling_CLASS 6000 HALF-COUPLING, .250 IN .sldprt | 122.5K |
| 65 | threaded half-coupling_CLASS 6000 HALF-COUPLING, .50 IN .sldprt | 123.0K |
| 66 | threaded union_CLASS 6000 THREADED UNION, .250 .sldprt | 131.5K |
| 67 | Tube-250X049^Tube_11-DPI.sldprt | 134.0K |
| 68 | Tube-250X049^Tube_7-DPI.sldprt | 369.5K |
| 69 | valve_1.sldprt | 123.0K |
| 70 | valve_8_inch.sldprt | 135.0K |
| 71 | Valve_needle.sldprt | 123.5K |
| 72 | verticla_pipe.sldprt | 118.5K |
| 73 | welding neck flange_WNeck Flange 150-NPS2.sldprt | 123.0K |
| 74 | welding neck flange_WNeck Flange 300-NPS1.sldprt | 122.5K |
| 75 | welding neck flange_WNeck Flange 300-NPS8.sldprt | 125.0K |
