TRAY盘吸塑盘上下料机构，上料tray盘与下料tray盘同侧，通过步进电机带动同步带从而带动tray盘移动，两侧有气缸定位机构，同时有检测tray盘到位机构。

tray盘吸塑盘上下料机构
首页>图纸库>机械设备>自动化设备2024-10-20报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
178
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

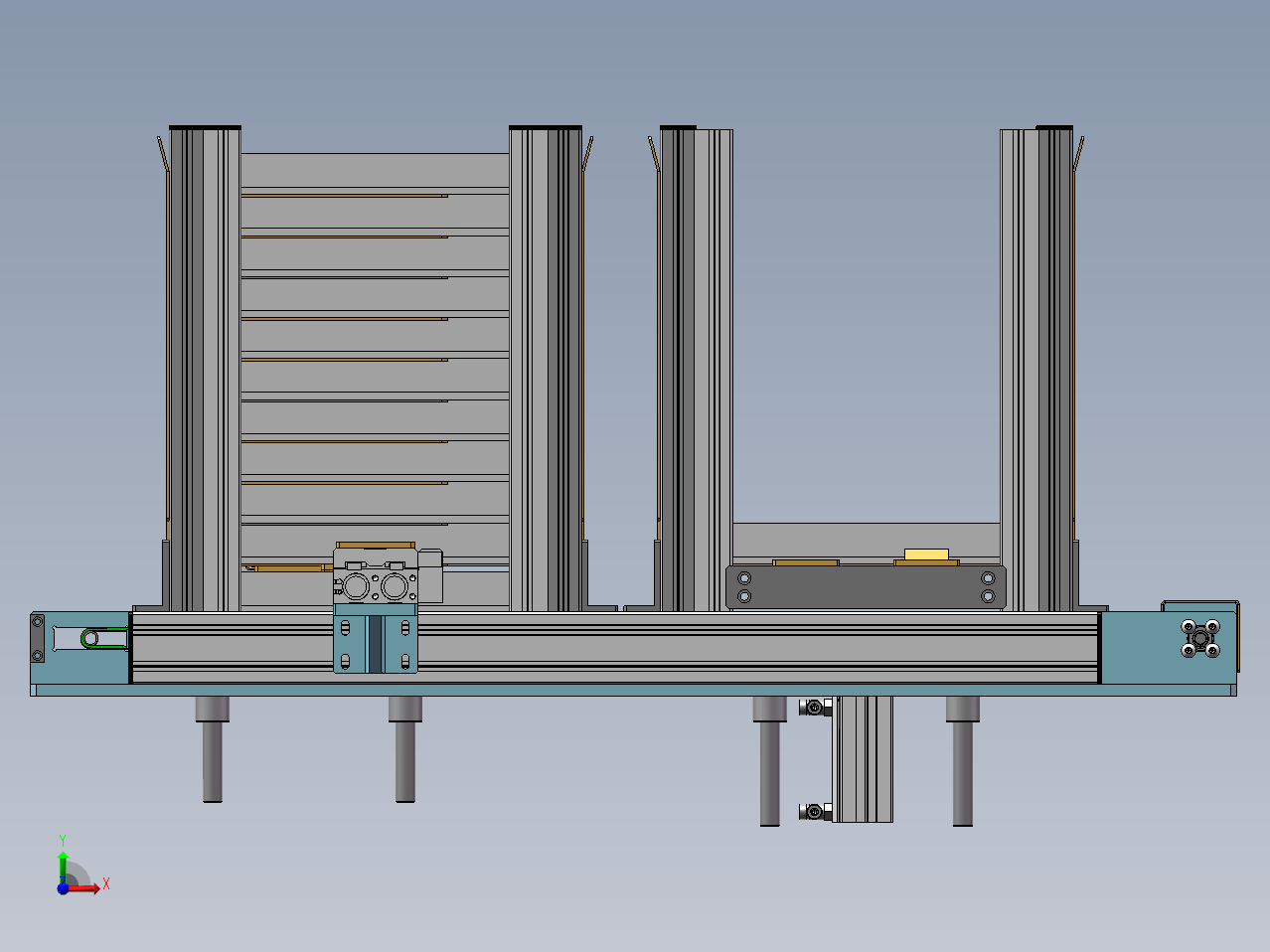

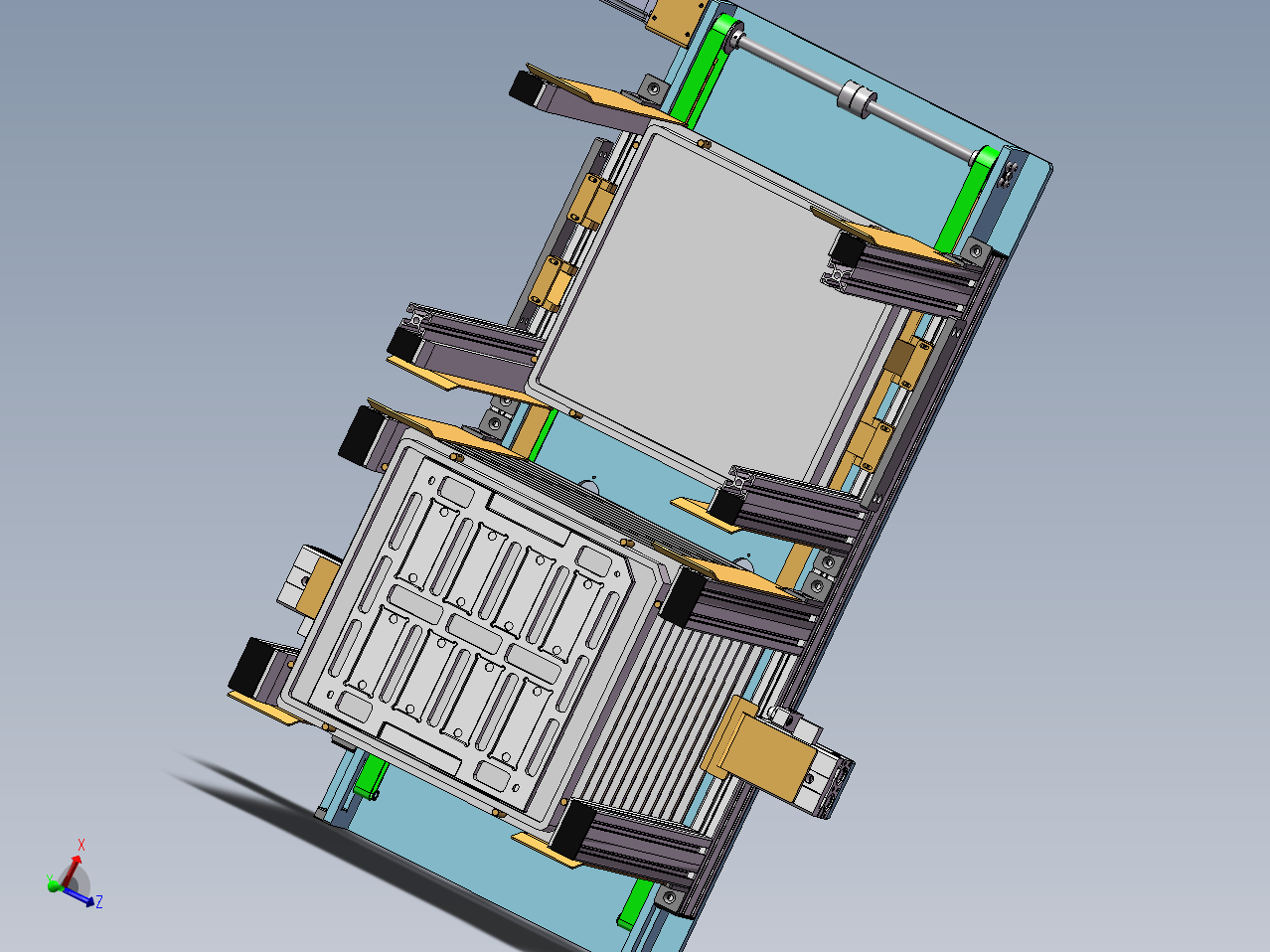

TRAY盘吸塑盘上下料机构，上料tray盘与下料tray盘同侧，通过步进电机带动同步带从而带动tray盘移动，两侧有气缸定位机构，同时有检测tray盘到位机构。
下载需要25金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：674618
文件大小：16.03M
所需金币：25
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm
软件版本：Solidworks 2016
作者
最美的期待
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 1-4mm定位销-11.SLDPRT72.66K
2软件图标3 1-4mm定位销-新-11.SLDPRT73.23K
3软件图标3 1-57CM26-11.SLDPRT1.55M
4软件图标3 1-B6900ZZ-11.SLDPRT144.31K
5软件图标3 1-BCD22009-04-01-1006A-11.SLDPRT216.56K
6软件图标3 1-BCD22009-04-01-2002A-11.SLDPRT116.65K
7软件图标3 1-CPRSC32-14-14-11.SLDPRT163.81K
8软件图标3 1-DBJ52-D34-d8-e10-11.SLDPRT251.05K
9软件图标3 1-HBPM35-NK10-21-11.sldprt120.28K
10软件图标3 1-HFC6-3030-B-11.SLDPRT100.43K
11软件图标3 1-HFC6-3060-B-11.SLDPRT75.1K
12软件图标3 1-HFC6-3060-B-下料-11.SLDPRT75.1K
13软件图标3 1-HFS6-3030-400-11.SLDPRT93.62K
14软件图标3 1-HFS6-3030-400-下料-11.SLDPRT93.62K
15软件图标4 1-HLQ20X10SAS_0_+_DMSH-N-2_-11.SLDASM279.46K
16软件图标3 1-LME02-d16-11.SLDPRT91.54K
17软件图标3 1-POM板-11.SLDPRT54.42K
18软件图标3 1-POM板-下料-11.SLDPRT54.13K
19软件图标3 1-PTL601A-11.SLDPRT150.18K
20软件图标4 1-SDA32x70SB_0_+_DMSG-N-2_-11.SLDASM167.52K
21软件图标3 1-STWN10-11.SLDPRT64.67K
22软件图标3 1-WHC81-M10-1.25-T25-11.SLDPRT87.35K
23软件图标3 1-YWLH-D4-L20-11.SLDPRT153.34K
24软件图标3 1-YWLH-D4-L20-新-11.SLDPRT153.34K
25软件图标3 1-_DMSG-N_GN-11.sldprt74.0K
26软件图标3 1-_DS1-HN_hlq-11.sldprt62.0K
27软件图标3 1-_HLQ20X10-S-AS-0-rod-11.sldprt132.0K
28软件图标3 1-_HLQ20X10-S-AS-body-11.sldprt113.0K
29软件图标3 1-_SDA-32- M10x1.25-11.sldprt64.0K
30软件图标3 1-_SDAS-32x70-B70_r-11.sldprt61.0K
31软件图标3 1-_SDAS-32x7070_b-11.sldprt118.5K
32软件图标3 1-上料型材连接块-11.SLDPRT90.11K
33软件图标3 1-上料型材连接块-下料-11.SLDPRT90.11K
34软件图标3 1-上料挡料钣金-11.SLDPRT78.94K
35软件图标3 1-上料挡料钣金-下料-11.SLDPRT78.94K
36软件图标4 1-上料盘机构-11.SLDASM453.02K
37软件图标3 1-上料顶升导向轴-11.SLDPRT84.74K
38软件图标4 1-上料顶升机构-11.SLDASM163.26K
39软件图标3 1-下料导向轴-11.SLDPRT85.48K
40软件图标4 1-下料顶升机构-11.SLDASM325.34K
41软件图标3 1-主动轴-0022-11.SLDPRT84.8K
42软件图标3 1-主动轴-11.SLDPRT84.46K
43软件图标4 1-传输线-11.SLDASM1.52M
44软件图标3 1-侧板-右-11.SLDPRT119.49K
45软件图标3 1-侧板-左-11.SLDPRT117.54K
46软件图标3 1-吸塑盘-11.SLDPRT113.2K
47软件图标3 1-吸塑盘-下料-11.SLDPRT429.49K
48软件图标4 1-吸塑盘自动上下料机构-11.SLDASM2.03M
49软件图标3 1-工装底部托板-11.SLDPRT53.96K
50软件图标3 1-工装底部托板-下料-11.SLDPRT53.89K
51软件图标3 1-底板-11.SLDPRT154.2K
52软件图标3 1-托料板-11.SLDPRT140.02K
53软件图标4 1-托盘下料机构-下料-11.SLDASM292.42K
54软件图标3 1-托盘工装-11.SLDPRT130.05K
55软件图标3 1-托盘工装-下料-11.SLDPRT131.67K
56软件图标4 1-托盘装配体-11.SLDASM253.16K
57软件图标4 1-托盘装配体-下料-11.SLDASM100.59K
58软件图标3 1-挡块-11.SLDPRT124.47K
59软件图标3 1-止回件-11.SLDPRT99.33K
60软件图标3 1-止回件-2-新-11.SLDPRT110.79K
61软件图标3 1-止回固定件-新-11.SLDPRT128.41K
62软件图标3 1-止回固定板-11.SLDPRT158.3K
63软件图标4 1-止回机构-11.SLDASM224.0K
64软件图标4 1-止回机构-新-11.SLDASM225.09K
65软件图标3 1-止回组件固定板-新-11.SLDPRT106.02K
66软件图标3 1-气缸固定块-11.SLDPRT113.5K
67软件图标3 1-气缸连接顶板-11.SLDPRT128.67K
68软件图标3 1-浮动接头安装块-11.SLDPRT118.22K
69软件图标3 1-浮动接头连接块-11.SLDPRT126.13K
70软件图标3 1-皮带托板-11.SLDPRT117.37K
71软件图标3 1-调节压块-11.SLDPRT59.57K
72软件图标3 1-调节压块-新-11.SLDPRT78.52K
73软件图标3 1-调节螺丝安装板-11.SLDPRT99.3K
74软件图标3 1-轴套-11.SLDPRT103.75K
75软件图标3 1-铝型材3060-11.SLDPRT177.5K
76软件图标3 1-镜向上料挡料钣金-11.SLDPRT59.62K
77软件图标3 1-镜向上料挡料钣金-下料-11.SLDPRT59.79K
78软件图标3 1-镜向限位柱-11.SLDPRT112.39K
79软件图标3 1-镜向限位柱-下料-11.SLDPRT112.53K
80软件图标4 1-阻挡机构-11.SLDASM299.21K
81软件图标3 1-阻挡板-11.SLDPRT126.09K
82软件图标3 1-限位型材-11.SLDPRT187.83K
83软件图标3 1-限位型材-下料-11.SLDPRT187.83K
84软件图标3 1-限位柱-11.SLDPRT115.47K
85软件图标3 1-限位柱-下料-11.SLDPRT115.47K
86软件图标3 hexagon socket button head screws gb.sldprt191.34K
87软件图标3 STWN101.SLDPRT64.67K
88软件图标3 下治具1.SLDPRT903.77K
