4档手自一体变速箱
图纸描述

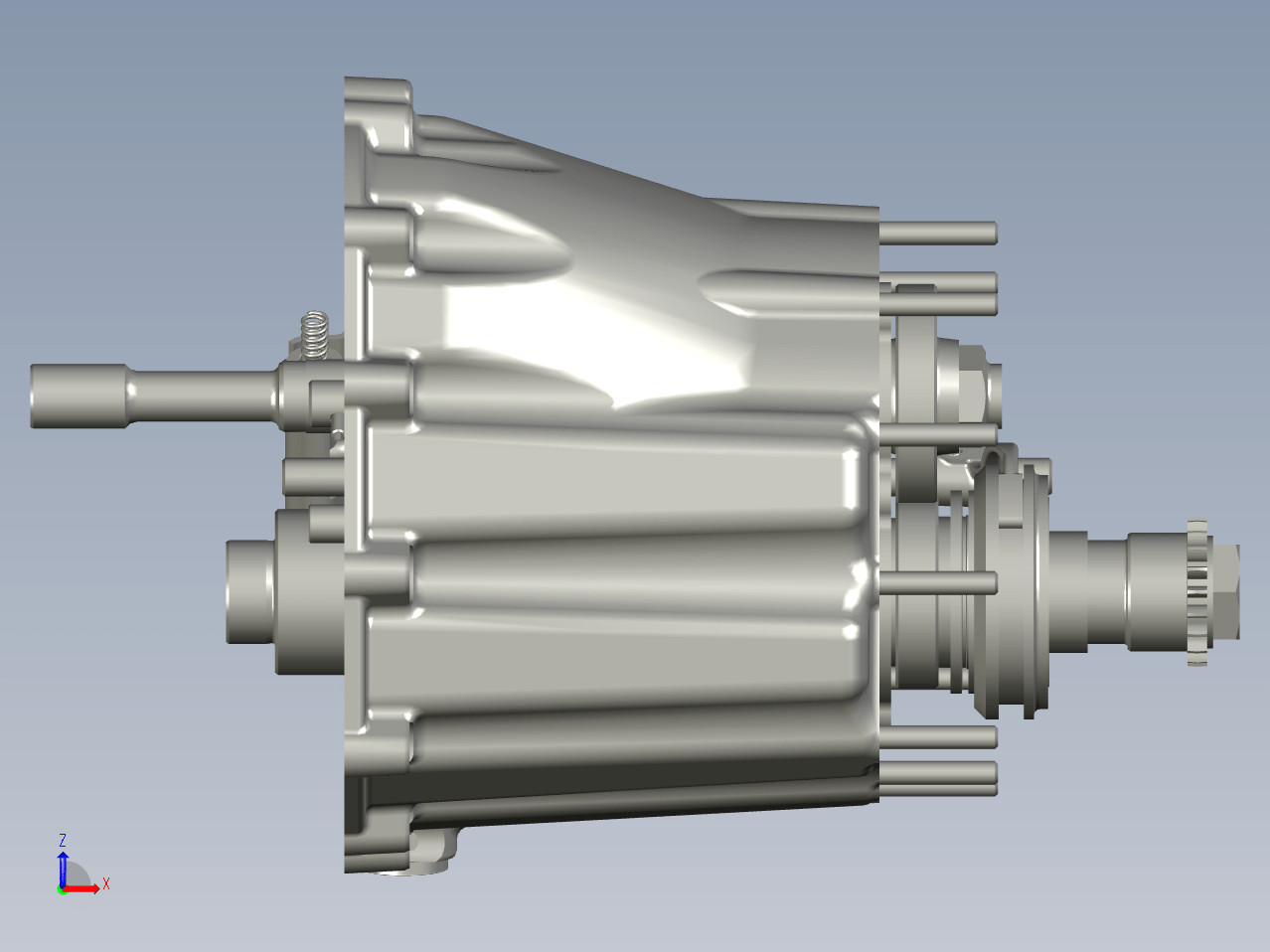

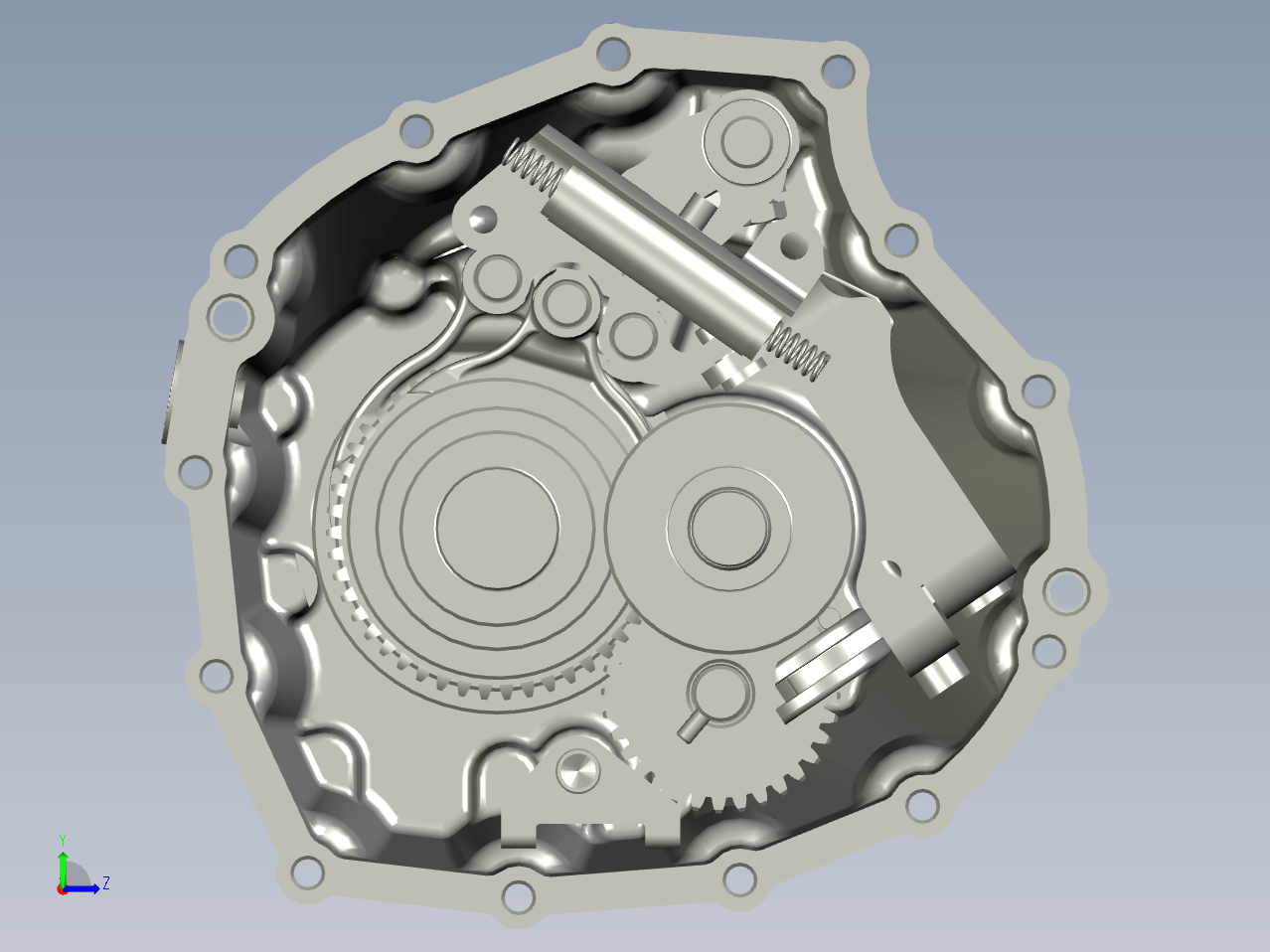

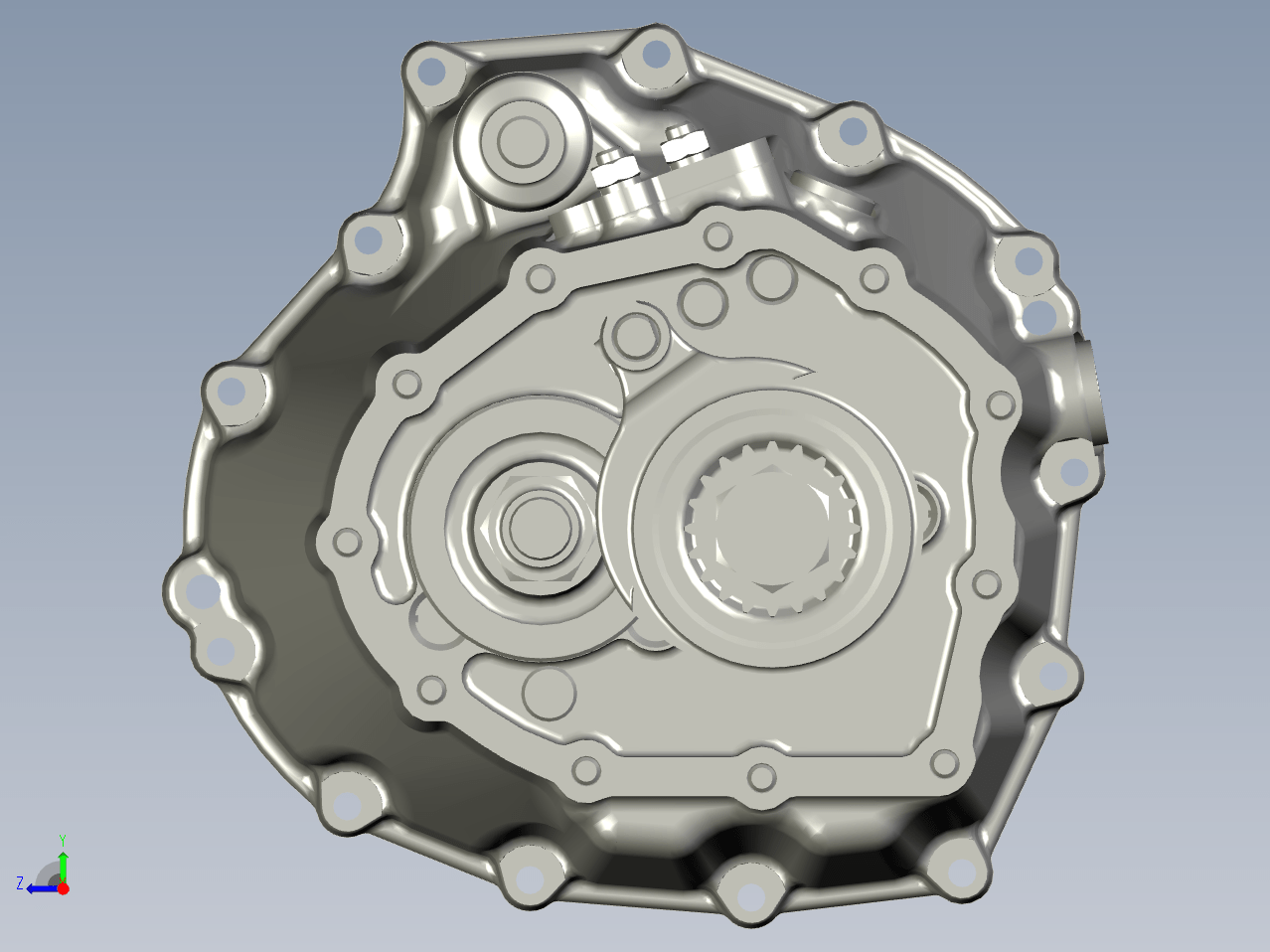

4档手自一体变速箱（4-AMT），UG8.5装配体结构，结构比较完整，含独立零组件90多个，内部多数齿轮使用了简易画法，但配合与位置关系清晰。有通用STP格式文档。
下载需要25金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201045
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  BALL_BEARING_305_GOST_8338.prt | 367.0K |
| 2 | CARRIER_FIXING_SCREW_M10X1.prt | 127.0K |
| 3 | FILLER_PLUG_M18X1P5.prt | 140.5K |
| 4 | FILLER_PLUG_M18X1P5384329.prt | 82.0K |
| 5 | FILLER_PLUG_M18X1P5_GASKET.prt | 91.5K |
| 6 | GEARBOX_COVER_STUD_M8X55.prt | 91.5K |
| 7 | GEARBOX_HOUSING.prt | 6.33M |
| 8 | GEARSHIFT_MECHANISM_FIXATOR.prt | 88.5K |
| 9 | GEARSHIFT_MECHANISM_LAYOUT.prt | 164.0K |
| 10 | GEARSHIFT_MECHAN_FIXATOR_BRKT.prt | 82.0K |
| 11 | GEARSHIFT_MECHAN_FIX_BRKT_BASE.prt | 128.0K |
| 12 | GEARSHIFT_MECHAN_FIX_BRKT_TUBE.prt | 99.0K |
| 13 | GEAR_DRIVEN_SHAFT.prt | 940.0K |
| 14 | GEAR_DRIVE_SHAFT.prt | 282.0K |
| 15 | LUBRICATING_OIL_RESERVOIR.prt | 85.5K |
| 16 | LUBRICATING_OIL_RESERVOIR154204.prt | 101.5K |
| 17 | LUBRICATING_OIL_RESERVOIR_TUBE.prt | 111.0K |
| 18 | LUBRICATING_RESERVOIR_FR_BUTT.prt | 112.0K |
| 19 | LUBRICATING_RESERVOIR_RR_BUTT.prt | 94.5K |
| 20 | MOOS_SELECTOR_FORK_5_PIN.prt | 96.0K |
| 21 | NUT_M8X1C25_GOST_5915.prt | 113.0K |
| 22 | PLAIN_WASHER_D10D21.prt | 90.5K |
| 23 | REAR_BEARING_CAP.prt | 147.0K |
| 24 | RELIEF_FITTING_M25X1P5.prt | 130.0K |
| 25 | RELIEF_FITTING_M25X1P5385780.prt | 83.5K |
| 26 | RELIEF_FITTING_M25X1P5_GASKET.prt | 91.5K |
| 27 | RELIEF_FITTING_M25X1P5_MAGNET.prt | 87.5K |
| 28 | RETURN_FORK_CARRIER_BRKT.prt | 82.0K |
| 29 | RETURN_FORK_CARRIER_BRKT134897.prt | 163.0K |
| 30 | RETURN_FORK_CARRIER_BRKT_FIX.prt | 164.0K |
| 31 | RETURN_IDLER_GEAR.prt | 82.0K |
| 32 | RETURN_IDLER_GEAR233793.prt | 684.0K |
| 33 | RETURN_IDLER_GEAR_AXLE.prt | 109.5K |
| 34 | RETURN_IDLER_GEAR_AXLE198119.prt | 82.0K |
| 35 | RETURN_IDLER_GEAR_AXLE_FIXATOR.prt | 95.5K |
| 36 | RETURN_IDLER_GEAR_BUSH.prt | 96.5K |
| 37 | RETURN_IDLER_GEAR_VKLADYSH.prt | 158.5K |
| 38 | RETURN_SELECTOR_CARRIER_BRKT.prt | 89.0K |
| 39 | RETURN_SELECTOR_FORK_AXLE.prt | 118.5K |
| 40 | RETURN_SELECTOR_FORK_CARRIER.prt | 95.0K |
| 41 | RETURN_SELECTOR_FORK_CARRIER139744.prt | 141.5K |
| 42 | RETURN_SELECTOR_FORK_SPRING.prt | 516.0K |
| 43 | RETURN_SELECT_CARRIER_BRKT_BUSH.prt | 97.5K |
| 44 | SCREW_M8X1C25X20_GOST_17475.prt | 107.5K |
| 45 | SELECTOR_CARRIER_ROD_FORK_1-2.prt | 87.0K |
| 46 | SELECTOR_CARRIER_ROD_FORK_3-4.prt | 87.5K |
| 47 | SELECTOR_FORK_1-2.prt | 724.0K |
| 48 | SELECTOR_FORK_1-2_PIN.prt | 95.5K |
| 49 | SELECTOR_FORK_3-4.prt | 676.0K |
| 50 | SELECTOR_FORK_3-4_CARRIER.prt | 145.5K |
| 51 | SELECTOR_FORK_3-4_CARRIER_PIN.prt | 96.0K |
| 52 | SELECTOR_FORK_3-4_PIN.prt | 96.0K |
| 53 | SELECTOR_FORK_5.prt | 676.0K |
| 54 | SELECTOR_FORK_5292735.prt | 82.0K |
| 55 | SELECTOR_RODS_COVER.prt | 88.0K |
| 56 | SELECTOR_RODS_COVER387828.prt | 109.0K |
| 57 | SELECTOR_RODS_COVER_GASKET.prt | 102.5K |
| 58 | SELECTOR_RODS_COVER_STUD_M8X45.prt | 92.0K |
| 59 | SELECTOR_RODS_COVER_STUD_M8X45388183.prt | 83.5K |
| 60 | SELECTOR_RODS_LOCKING_BASE.prt | 203.0K |
| 61 | SELECTOR_RODS_LOCKING_PUSHER.prt | 103.5K |
| 62 | SELECTOR_RODS_LOCKING_UNIT.prt | 82.0K |
| 63 | SELECTOR_ROD_1-2.prt | 144.0K |
| 64 | SELECTOR_ROD_1-2_CARRIER.prt | 139.5K |
| 65 | SELECTOR_ROD_1-2_CARRIER_PIN.prt | 96.0K |
| 66 | SELECTOR_ROD_1-2_SPRING.prt | 880.0K |
| 67 | SELECTOR_ROD_3-4.prt | 139.0K |
| 68 | SELECTOR_ROD_5-R.prt | 83.5K |
| 69 | SELECTOR_ROD_5-R296665.prt | 142.0K |
| 70 | SELECTOR_ROD_5-R_CARRIER.prt | 157.0K |
| 71 | SELECTOR_ROD_5-R_PIN.prt | 96.0K |
| 72 | SELECTOR_ROD_5-R_SPRING.prt | 920.0K |
| 73 | SELECTOR_ROD_FORK_5-R.prt | 87.0K |
| 74 | SELECTOR_SLIDER_BAR_CARRIER.prt | 169.0K |
| 75 | SELECTOR_SLIDER_GUIDE_SLEEVE.prt | 82.0K |
| 76 | SELECTOR_SLIDING_BAR.prt | 137.0K |
| 77 | SELECTOR_SLIDING_BAR_ASSY.prt | 83.5K |
| 78 | SELECT_SLIDER_COVER_966-1702020.prt | 273.0K |
| 79 | SHIFT_5-ROD_KEYLOCK.prt | 85.5K |
| 80 | SHIFT_5-ROD_KEYLOCK_WASHER.prt | 90.5K |
| 81 | SHIFT_ROD_KEYLOCK.prt | 85.5K |
| 82 | SHIFT_ROD_KEYLOCK_BALL.prt | 91.0K |
| 83 | SHIFT_ROD_KEYLOCK_BUSHING.prt | 96.0K |
| 84 | SHIFT_ROD_KEYLOCK_SPRING.prt | 624.0K |
| 85 | SHIFT_ROD_KEYLOCK_WASHER.prt | 90.5K |
| 86 | SLIDER_GUIDE_SLEEVE_245-1702022.prt | 182.0K |
| 87 | SPEED_CLUTCH_1-2.prt | 1.23M |
| 88 | SPEED_CLUTCH_3-4_I_RETURN_GEAR.prt | 1004.0K |
| 89 | SPEED_CLUTCH_5.prt | 132.5K |
| 90 | SPLINT_4X___GOST_397.prt | 144.5K |
| 91 | SPRING_PUSHER.prt | 102.0K |
| 92 | SPRING_WASHER_8_GOST_6402.prt | 91.0K |
| 93 | zpt.prt | 207.0K |
| 94 |  zpt.stp | 25.58M |
