环保水帘柜水帘柜喷漆柜的作用:净化空气,提高喷涂质量,改善作业环境条件。 1.水帘漆雾捕捉系统:由不锈钢水帘板、水洗喷淋层组成。 2.供水系统:由循环水泵、阀门、水帘溢流槽及管路组成。 3.排风系统:水洗台离心式排风机、风量调节阀门、风管及风机固定减震架组成。

环保水帘柜喷漆柜
首页>图纸库>钣金图纸>箱体/电柜2024-10-18报告错误错误问题可与客服联系,感谢您的支持![获取免费下载]分享好友可以免费下载哦!0
0
4

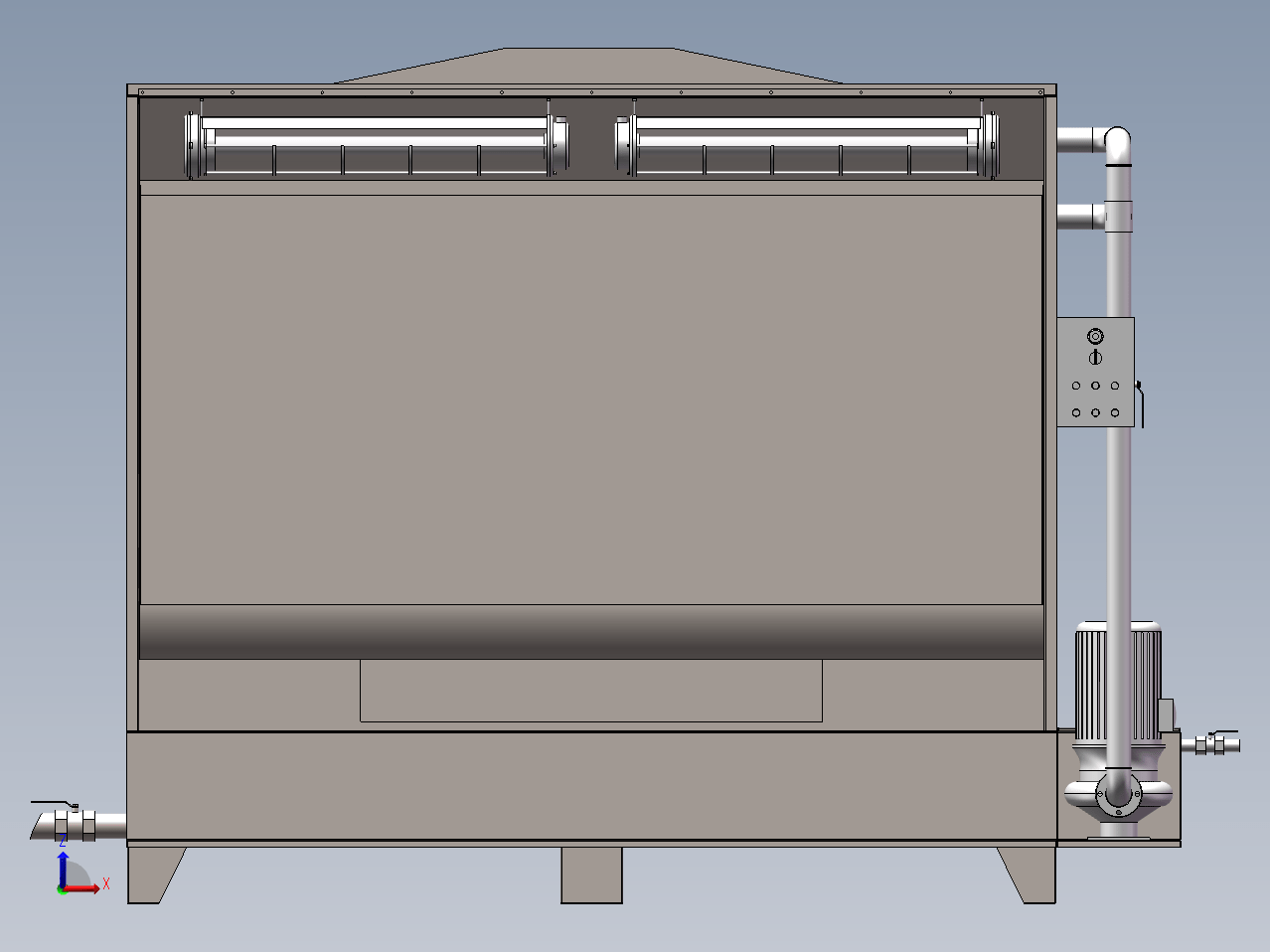

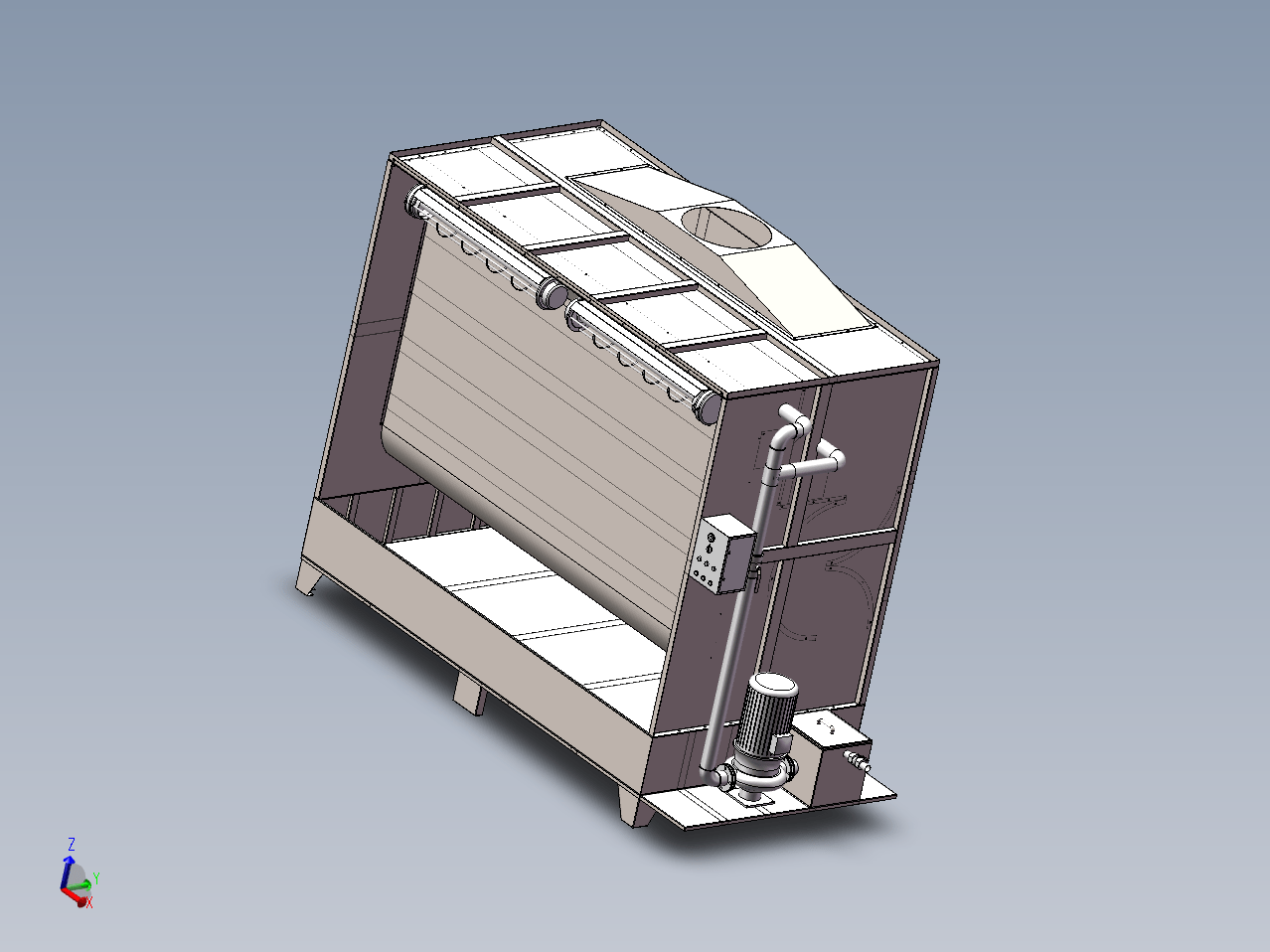

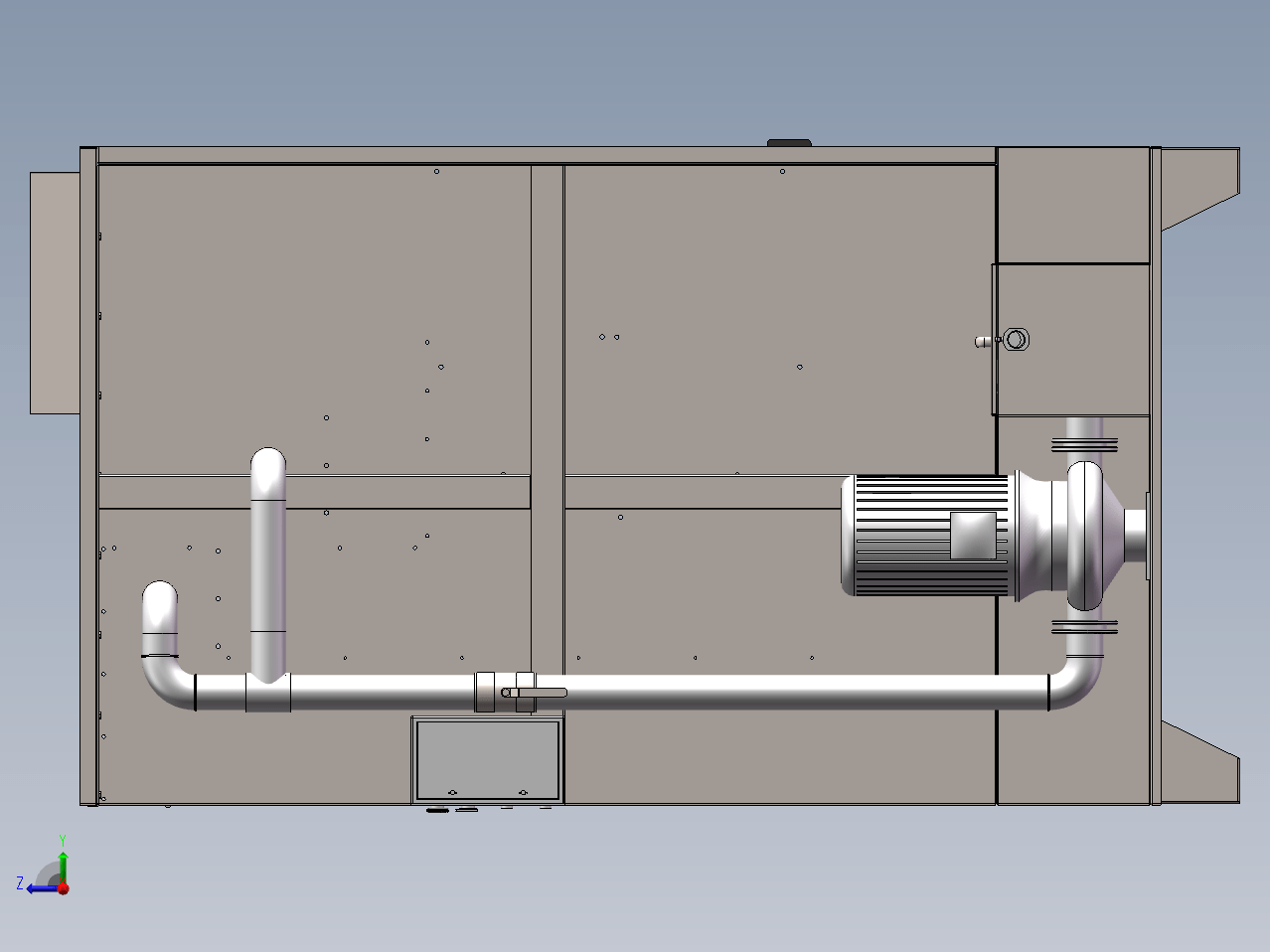

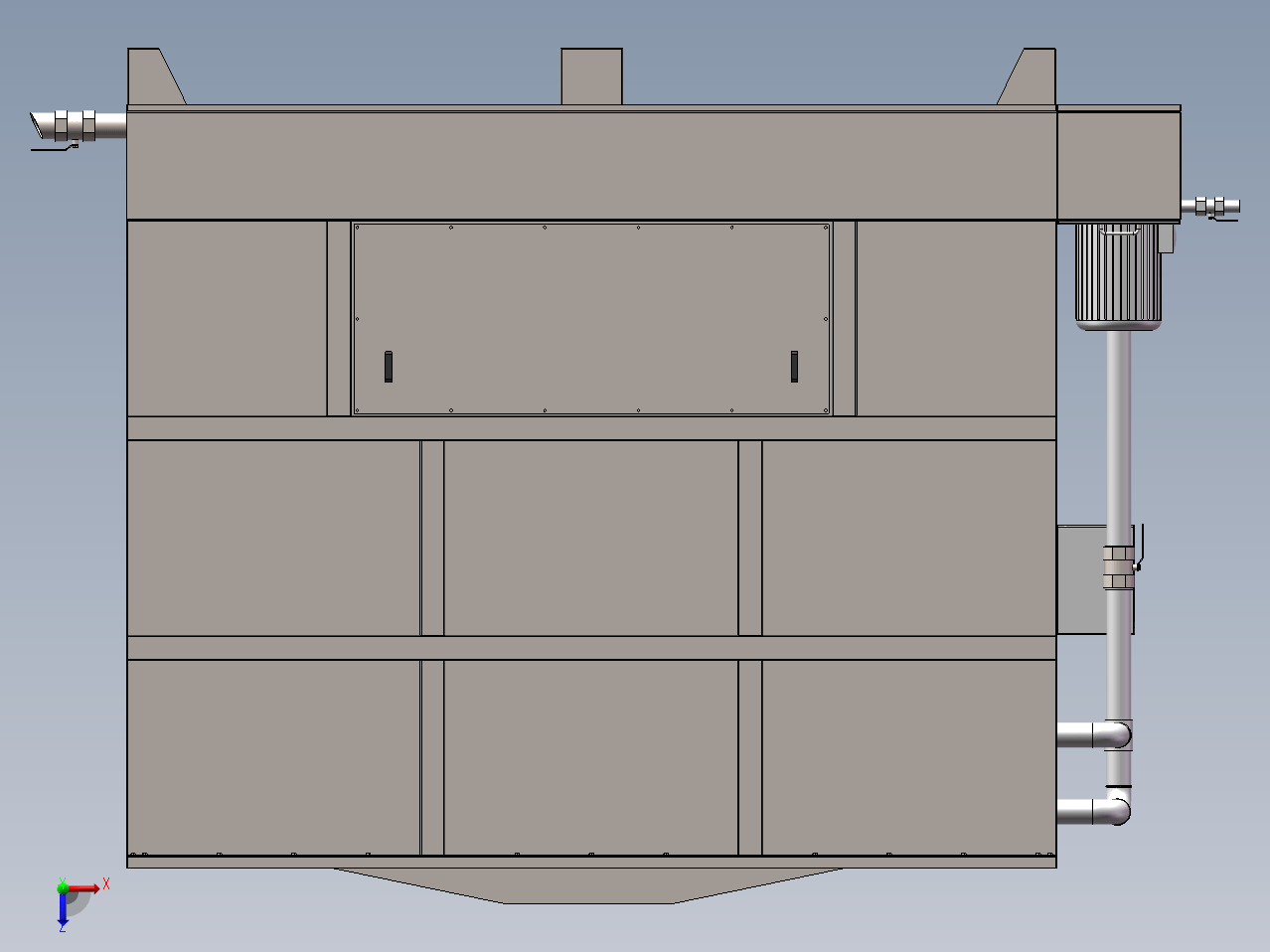

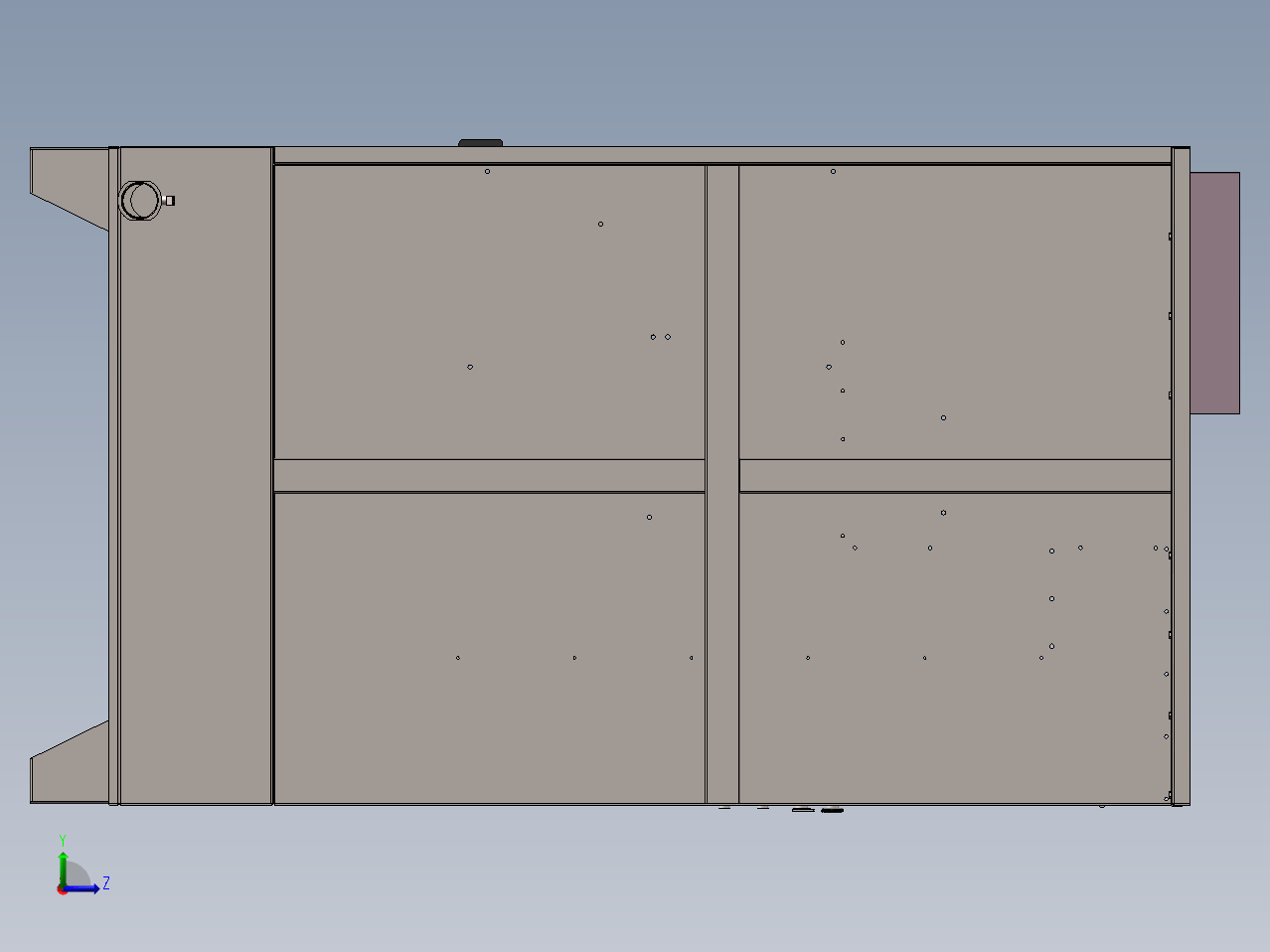

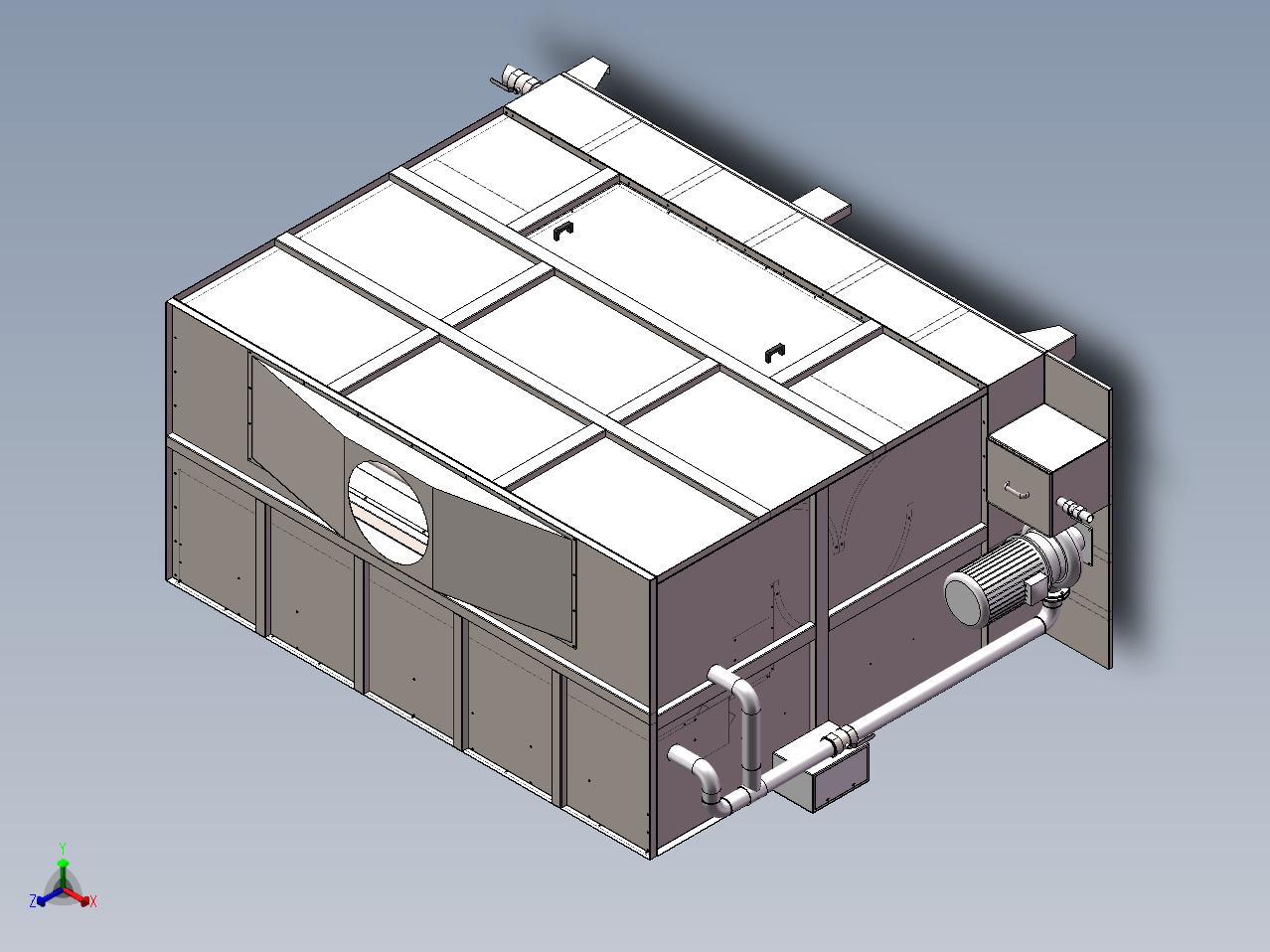

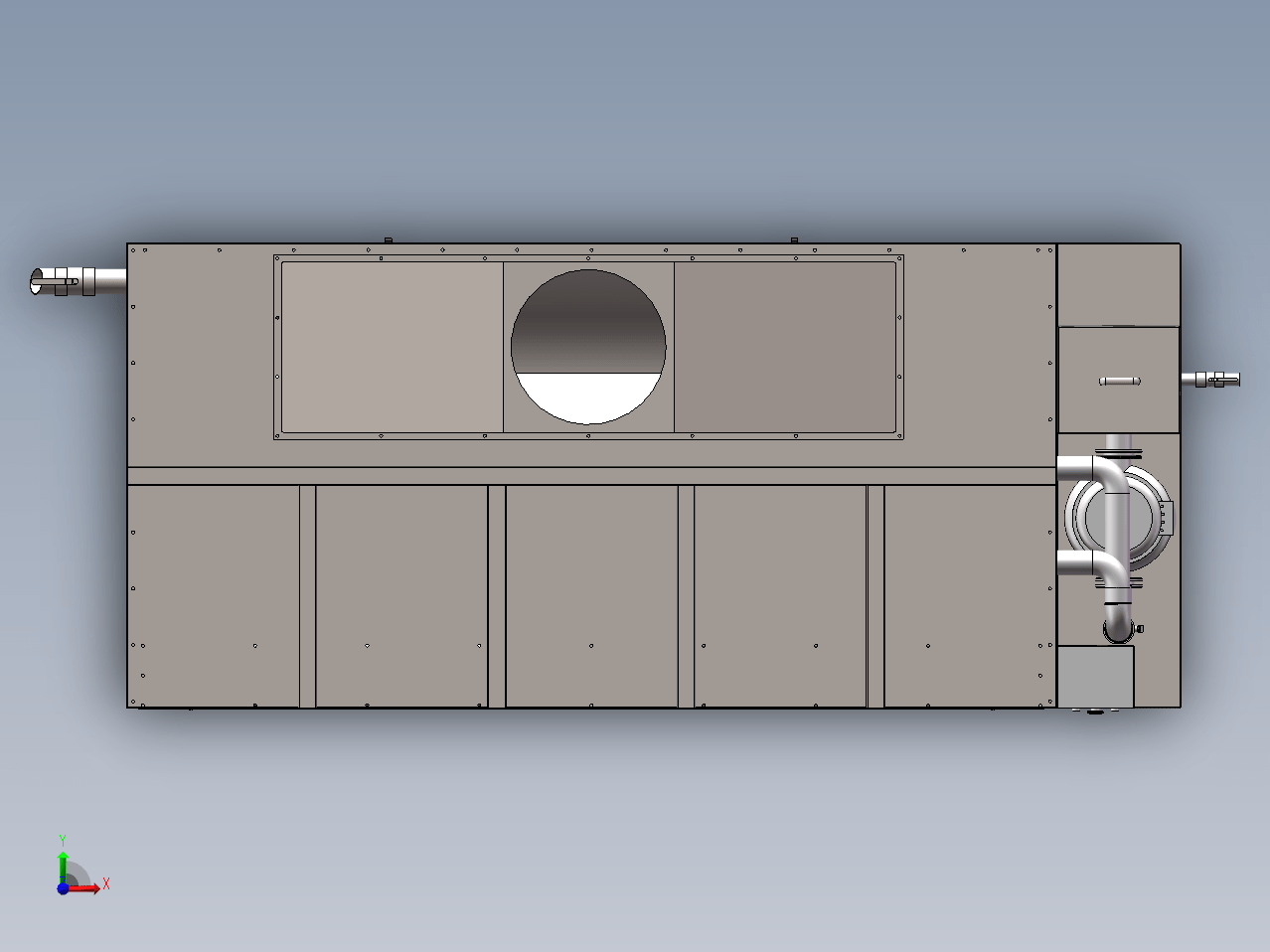

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
环保水帘柜水帘柜喷漆柜的作用:净化空气,提高喷涂质量,改善作业环境条件。 1.水帘漆雾捕捉系统:由不锈钢水帘板、水洗喷淋层组成。 2.供水系统:由循环水泵、阀门、水帘溢流槽及管路组成。 3.排风系统:水洗台离心式排风机、风量调节阀门、风管及风机固定减震架组成。
下载需要20金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID :674573
文件大小:12.44M
所需金币:20
图纸参数:可编辑,包含特征参数
图纸分类:钣金图纸
图纸格式:sldprt、sldasm
软件版本:Solidworks 2014
作者
江南
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 底部水槽前板.SLDPRT272.5K
2软件图标3 底部水槽后板.SLDPRT311.5K
3软件图标3 底部水槽四面板加强筋.SLDPRT232.5K
4软件图标3 底部蓄水槽.SLDPRT329.0K
5软件图标3 底部蓄水槽右侧板.SLDPRT285.5K
6软件图标3 底部蓄水槽左侧板.SLDPRT269.5K
7软件图标3 水帘柜出风口集气罩钣金.SLDPRT276.5K
8软件图标3 水帘柜前水帘加强筋.SLDPRT198.5K
9软件图标3 水帘柜前水帘钣金.SLDPRT300.0K
10软件图标3 水帘柜前水幕板钣金处防爆灯固定板.SLDPRT275.5K
11软件图标3 水帘柜右侧板加强筋.SLDPRT248.5K
12软件图标3 水帘柜右侧板钣金.SLDPRT423.5K
13软件图标3 水帘柜后板加强筋.SLDPRT214.0K
14软件图标3 水帘柜后板加强筋2.SLDPRT227.0K
15软件图标3 水帘柜后板钣金.SLDPRT369.0K
16软件图标3 水帘柜后水幕板钣金1.SLDPRT379.0K
17软件图标3 水帘柜后水幕板钣金2.SLDPRT340.0K
18软件图标3 水帘柜左侧板加强筋1.SLDPRT219.0K
19软件图标3 水帘柜左侧板加强筋2.SLDPRT223.0K
20软件图标3 水帘柜左侧板钣金.SLDPRT392.5K
21软件图标3 水帘柜支撑腿2.SLDPRT278.0K
22软件图标3 水帘柜水槽固定板.SLDPRT753.5K
23软件图标3 水帘柜水泵处底座板.SLDPRT328.0K
24软件图标3 水帘柜水泵底板加强筋.SLDPRT232.0K
25软件图标3 水帘柜水箱进水口处网板.SLDPRT2.53M
26软件图标3 水帘柜水箱钣金.SLDPRT751.5K
27软件图标3 水帘柜清污口处封板.SLDPRT243.0K
28软件图标3 水帘柜清污口封板把手.SLDPRT314.5K
29软件图标3 水帘柜溢水槽1.SLDPRT383.5K
30软件图标3 水帘柜溢水槽1加强筋.SLDPRT192.0K
31软件图标3 水帘柜溢水槽2.SLDPRT479.5K
32软件图标3 水帘柜溢水槽2处导流板.SLDPRT195.5K
33软件图标3 水帘柜溢水槽固定板加强筋1.SLDPRT191.0K
34软件图标3 水帘柜溢水槽固定板加强筋2.SLDPRT191.5K
35软件图标3 水帘柜电控柜箱体.SLDPRT380.5K
36软件图标3 水帘柜电控柜面板.SLDPRT622.5K
37软件图标3 水帘柜腿.SLDPRT309.5K
38软件图标3 排污口管道2.SLDPRT184.0K
39软件图标3 水帘柜80三通.SLDPRT254.0K
40软件图标3 水帘柜80变50变径.SLDPRT184.5K
41软件图标3 水帘柜80直角弯头.SLDPRT287.5K
42软件图标3 水帘柜排污出水口管道.SLDPRT187.5K
43软件图标3 水帘柜水槽处管道管径50.SLDPRT183.5K
44软件图标3 水帘柜水槽进水管道.SLDPRT245.0K
45软件图标3 水帘柜水泵出水口管道管径80 - 2.SLDPRT189.0K
46软件图标3 水帘柜水泵出水口管道管径80-3.SLDPRT182.0K
47软件图标3 水帘柜水泵出水口管道管径80.SLDPRT190.0K
48软件图标3 水帘柜水泵组装件1.SLDPRT471.5K
49软件图标3 水帘柜水泵组装件2.SLDPRT251.0K
50软件图标3 水帘柜水泵组装件3.SLDPRT248.5K
51软件图标3 水帘柜水箱1进水管道.SLDPRT223.0K
52软件图标3 水帘柜水箱2进水管道.SLDPRT221.0K
53软件图标3 水帘柜浮球阀组装件1.SLDPRT466.0K
54软件图标3 水帘柜浮球阀组装件2.SLDPRT299.5K
55软件图标3 水帘柜浮球阀组装件3.SLDPRT213.5K
56软件图标4 水帘柜浮球阀装配.SLDASM289.0K
57软件图标3 水帘柜球墨水阀2组装件1.SLDPRT283.0K
58软件图标3 水帘柜球墨水阀2组装件2.SLDPRT272.0K
59软件图标4 水帘柜球墨水阀2装配.SLDASM187.0K
60软件图标3 水帘柜球墨水阀组装件1.SLDPRT309.5K
61软件图标3 水帘柜球墨水阀组装件2.SLDPRT277.0K
62软件图标4 水帘柜球墨水阀装配.SLDASM197.0K
63软件图标3 水帘柜补水管道连接浮球阀.SLDPRT180.5K
64软件图标3 水帘柜防爆灯1100灯管.SLDPRT172.5K
65软件图标3 水帘柜防爆灯固定支架.SLDPRT291.5K
66软件图标3 水帘柜防爆灯灯罩.SLDPRT226.0K
67软件图标3 水帘柜防爆灯管接线端.SLDPRT433.0K
68软件图标3 水帘柜防爆灯装灯管端.SLDPRT368.5K
69软件图标3 水帘柜防爆灯装灯管端盖.SLDPRT227.0K
70软件图标4 水帘柜防爆灯装配.SLDASM425.5K
71软件图标3 水帘柜防爆灯防水罩.SLDPRT178.5K
72软件图标4 水泵装配.SLDASM455.0K
73软件图标4 水帘柜钣金装配体.SLDASM3.52M
74软件图标3 水帘柜顶板加强筋.SLDPRT213.5K
75软件图标3 水帘柜顶板加强筋2.SLDPRT223.5K
76软件图标3 水帘柜顶板钣金.SLDPRT518.0K
77软件图标3 水箱盖子.SLDPRT334.5K
78软件图标3 直径10mm螺母.SLDPRT158.5K
79软件图标3 直径8mm螺母.SLDPRT157.5K
80软件图标3 蓄水槽底部板加强筋.SLDPRT219.0K
