带搅拌反应缸
图纸描述

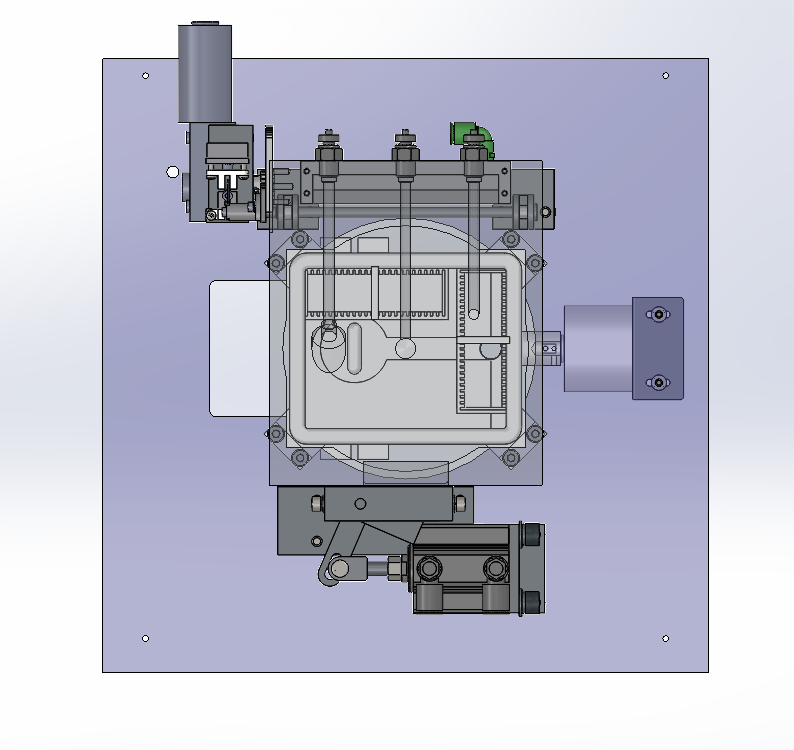

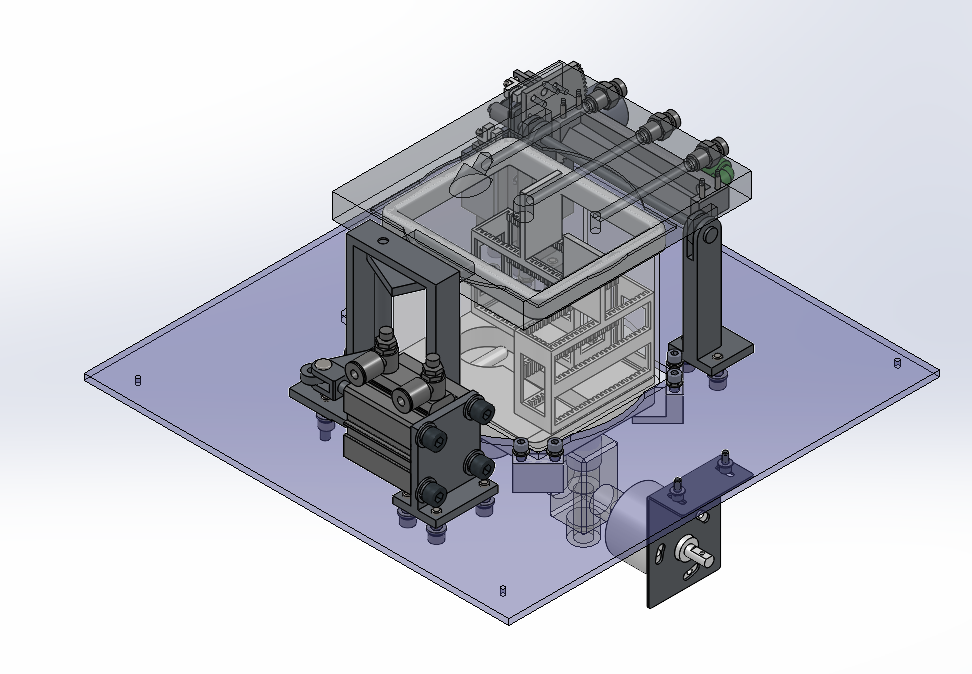

带搅拌反应缸总成是一种用于化学、生物等工业领域中进行混合、反应的设备。其主要功能是通过搅拌装置将反应物充分混合，以提高反应效率和产物质量。带搅拌反应缸总成由反应缸底板、缸盖部件、关盖电机部件、锁紧支架部件、锁紧气缸部件、旋转气缸、四氟球阀、磁力搅拌机构等组成。模型为sw2022和step格式，欢迎下载试用，谢谢！
下载需要22金币 推广可免费下载
立即下载 收藏
图纸信息
作者
机械小李
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  带搅拌反应缸总成.SLDASM | 1.57M |
| 2 |  00 3 point faded.p2s | 1.07K |
| 3 |  02-03-00-00-01-B03反应缸底板.SLDPRT | 978.5K |
| 4 | 02-03-00-00-11-B四氟球阀.SLDPRT | 321.5K |
| 5 | 02-03-00-00-15-B(S01)大齿轮轴固定板.SLDPRT | 61.28K |
| 6 | 02-03-01-00-02-B02旋转气缸固定板.SLDPRT | 284.5K |
| 7 | 02-03-03-00-00-B缸盖部件.SLDASM | 357.91K |
| 8 | 02-03-03-00-01-B02反应缸盖.SLDPRT | 322.56K |
| 9 | 02-03-03-00-02-B水槽.SLDPRT | 86.31K |
| 10 | 02-03-03-00-03-B关盖支架.SLDPRT | 119.08K |
| 11 | 02-03-03-00-04-B(S01)反应缸销轴.SLDPRT | 56.61K |
| 12 | 02-03-03-00-07-B关盖支架2.SLDPRT | 81.87K |
| 13 | 02-03-04-00-00-B关盖电机部件.SLDASM | 273.92K |
| 14 | 02-03-04-00-04-B关盖小齿轮.SLDPRT | 209.84K |
| 15 | 02-03-05-00-00-B锁紧支架部件.SLDASM | 126.17K |
| 16 | 02-03-05-00-01-B锁紧支架焊接件.SLDASM | 50.2K |
| 17 | 02-03-05-00-02-B锁紧转轴焊接件.SLDASM | 51.83K |
| 18 | 02-03-05-00-03-B转轴固定架.SLDPRT | 64.79K |
| 19 | 02-03-06-00-00-B锁紧气缸部件.SLDASM | 331.21K |
| 20 | 02-03-06-00-01-B气缸支架.SLDPRT | 69.43K |
| 21 | 02-03-06-00-02-B气缸推杆.SLDPRT | 71.14K |
| 22 | 02-03-06-02-00-A关盖电机架.SLDPRT | 117.12K |
| 23 | 02-03-06-04-00-A关盖大齿轮.SLDPRT | 408.79K |
| 24 | 02-03-06-08-00-A(S01)检测片支架.SLDPRT | 79.16K |
| 25 | 02-03-06-09-00-A检测片.SLDPRT | 48.87K |
| 26 | 02-03-06-12-00-A光耦支架3.SLDPRT | 64.28K |
| 27 | 02-03-06-13-00-A光耦支架4.SLDPRT | 62.28K |
| 28 | 02-03-07-06-00-A气缸支架.SLDPRT | 74.12K |
| 29 | 3 point beige.hdr | 5.31M |
| 30 | ASL6-01.SLDPRT | 78.21K |
| 31 | CE H21A3.SLDPRT | 62.99K |
| 32 | color.p2m | 0.26K |
| 33 | GB845-1985十字槽盘头自攻螺钉-C型ST2．9×9．5.SLDPRT | 116.65K |
| 34 | GB882-88销轴B型6×20.SLDPRT | 152.0K |
| 35 | GB／T41-20001型六角螺母C级M8.SLDPRT | 81.31K |
| 36 | GB／T70．1-2000内六角圆柱头螺钉M3×8.SLDPRT | 96.31K |
| 37 | GB／T70．1-2000内六角圆柱头螺钉M4×10.SLDPRT | 186.5K |
| 38 | GB／T70．1-2000内六角圆柱头螺钉M4×16.SLDPRT | 88.28K |
| 39 | GB／T70．1-2000内六角圆柱头螺钉M4×35.SLDPRT | 242.0K |
| 40 | GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT | 85.09K |
| 41 | GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT | 193.5K |
| 42 | GB／T70．1-2000内六角圆柱头螺钉M6×16.SLDPRT | 172.5K |
| 43 | GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT | 169.0K |
| 44 | GB／T70．1-2000内六角圆柱头螺钉M8×16.SLDPRT | 101.24K |
| 45 | GB／T77-2000内六角平端紧定螺钉M4×6.SLDPRT | 64.13K |
| 46 | GB／T819．1-2000十字槽沉头螺钉M3×25.SLDPRT | 71.18K |
| 47 | GB／T894。1轴用弹性挡圈A型6.SLDPRT | 60.48K |
| 48 | GB／T91-2000开口销B型2×10.SLDPRT | 156.5K |
| 49 | GB／T93-1987标准型弹性垫圈(装配)3×0．8.SLDPRT | 44.02K |
| 50 | GB／T93-1987标准型弹性垫圈(装配)4×1．1.SLDPRT | 44.08K |
| 51 | GB／T93-1987标准型弹性垫圈(装配)5×1．3.SLDPRT | 42.76K |
| 52 | GB／T93-1987标准型弹性垫圈(装配)6×1．6.SLDPRT | 99.0K |
| 53 | GB／T93-1987标准型弹性垫圈(装配)8×2．1.SLDPRT | 43.57K |
| 54 | GB／T95-2002平垫圈C级5×1.SLDPRT | 41.64K |
| 55 | GB／T95-2002平垫圈C级6×1．6.SLDPRT | 96.5K |
| 56 | GB／T95-2002平垫圈C级8×1．6.SLDPRT | 40.49K |
| 57 | GB／T97．1-2002平垫圈A级3×0．5.SLDPRT | 38.73K |
| 58 | GB／T97．1-2002平垫圈A级4×0．8.SLDPRT | 79.0K |
| 59 | polished steel.p2m | 0.53K |
| 60 | reflective shadow floor.p2m | 0.16K |
| 61 | SDAS_40x2020_b.sldprt | 266.59K |
| 62 | SDAS_40x2020_r.sldprt | 156.71K |
| 63 | SDAS_40x20__0_.sldasm | 201.83K |
| 64 | white-pw-mt11050.p2m | 0.62K |
| 65 | 三拓电机GW31ZY.SLDPRT | 81.71K |
| 66 | 内缸体.SLDPRT | 279.0K |
| 67 | 内缸体底部.SLDPRT | 401.0K |
| 68 | 内缸体焊接组件.SLDASM | 410.0K |
| 69 | 垫柱.SLDPRT | 150.0K |
| 70 | 带搅拌反应缸总成.SLDASM | 1.58M |
| 71 | 手工染色架.SLDPRT | 825.5K |
| 72 | 方形密封垫.SLDPRT | 323.5K |
| 73 | 旋转气缸CRB2BW 30-90S.SLDPRT | 258.0K |
| 74 | 无油轴承（6-8）X5.SLDPRT | 44.35K |
| 75 | 直通接头ABC6_01.SLDPRT | 95.85K |
| 76 | 磁力搅拌机构.SLDPRT | 367.5K |
| 77 | 缸底固定块.SLDPRT | 404.5K |
| 78 | 角接头APLT6-01.SLDPRT | 90.78K |
| 79 | 锁紧支架1.SLDPRT | 79.02K |
| 80 | 锁紧支架2.SLDPRT | 60.28K |
| 81 | 锁紧转轴1.SLDPRT | 43.14K |
| 82 | 锁紧转轴2.SLDPRT | 39.27K |
| 83 | 锁紧转轴3.SLDPRT | 51.7K |
| 84 | 说明.txt | 0.44K |
