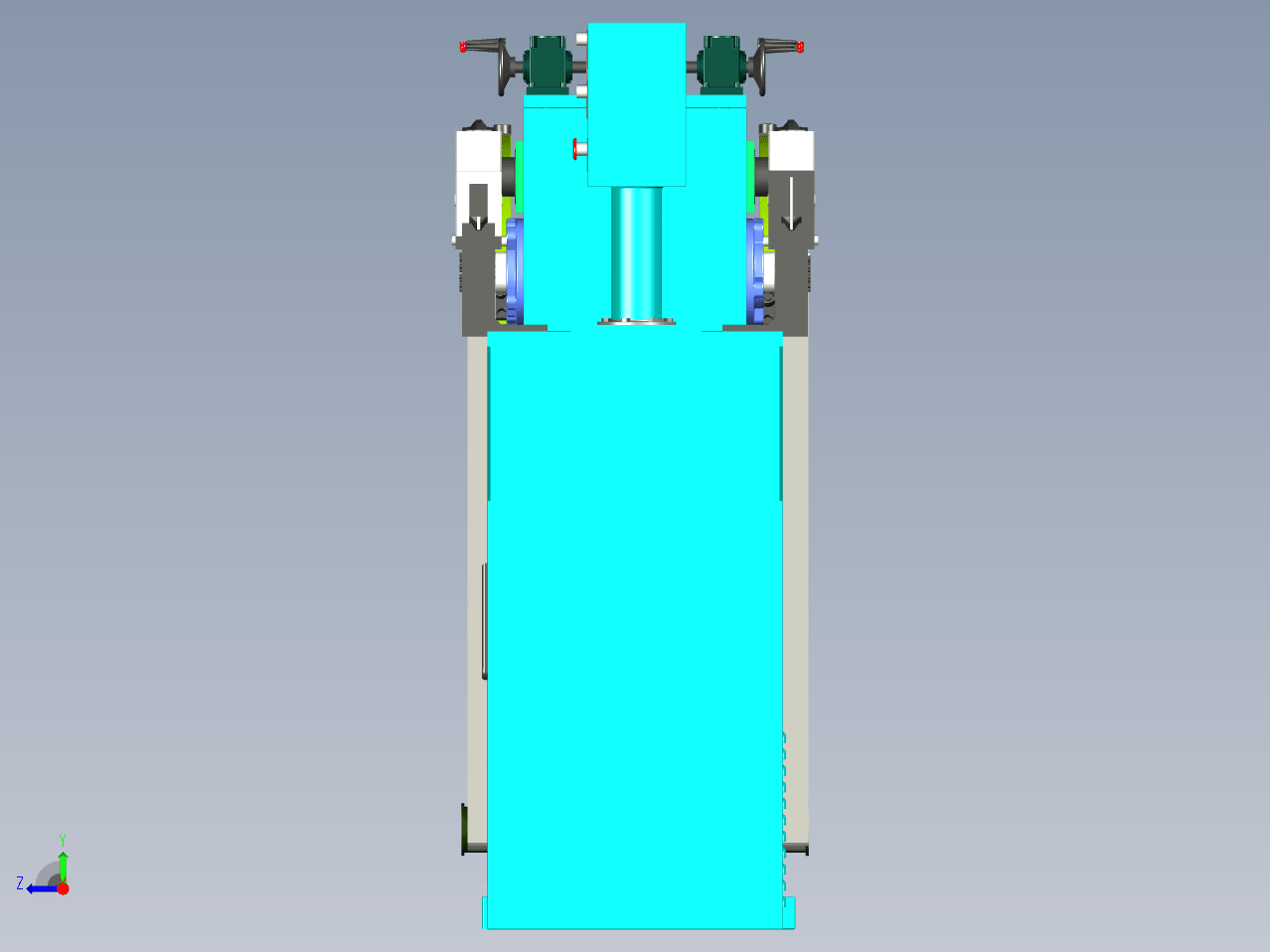

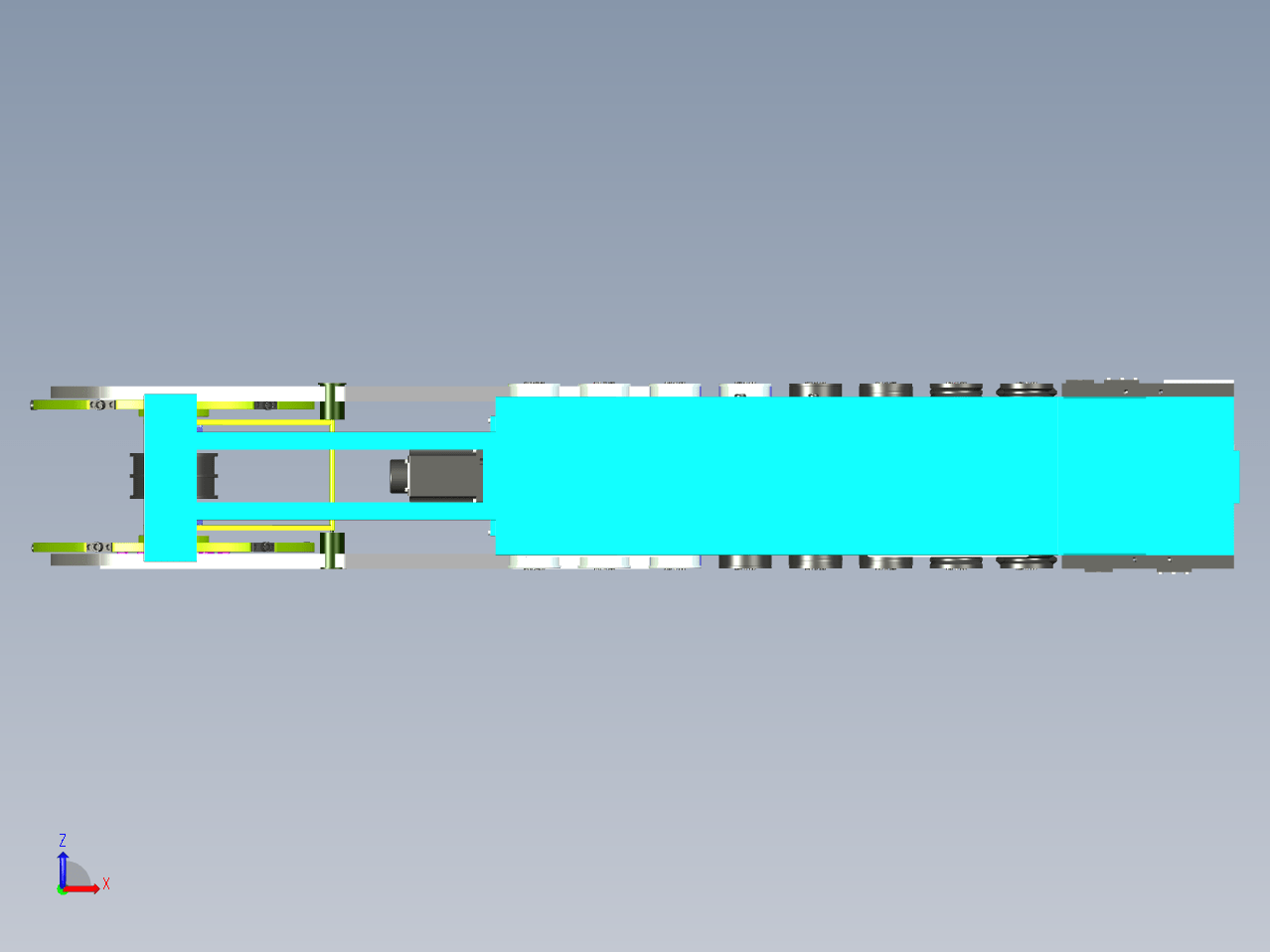

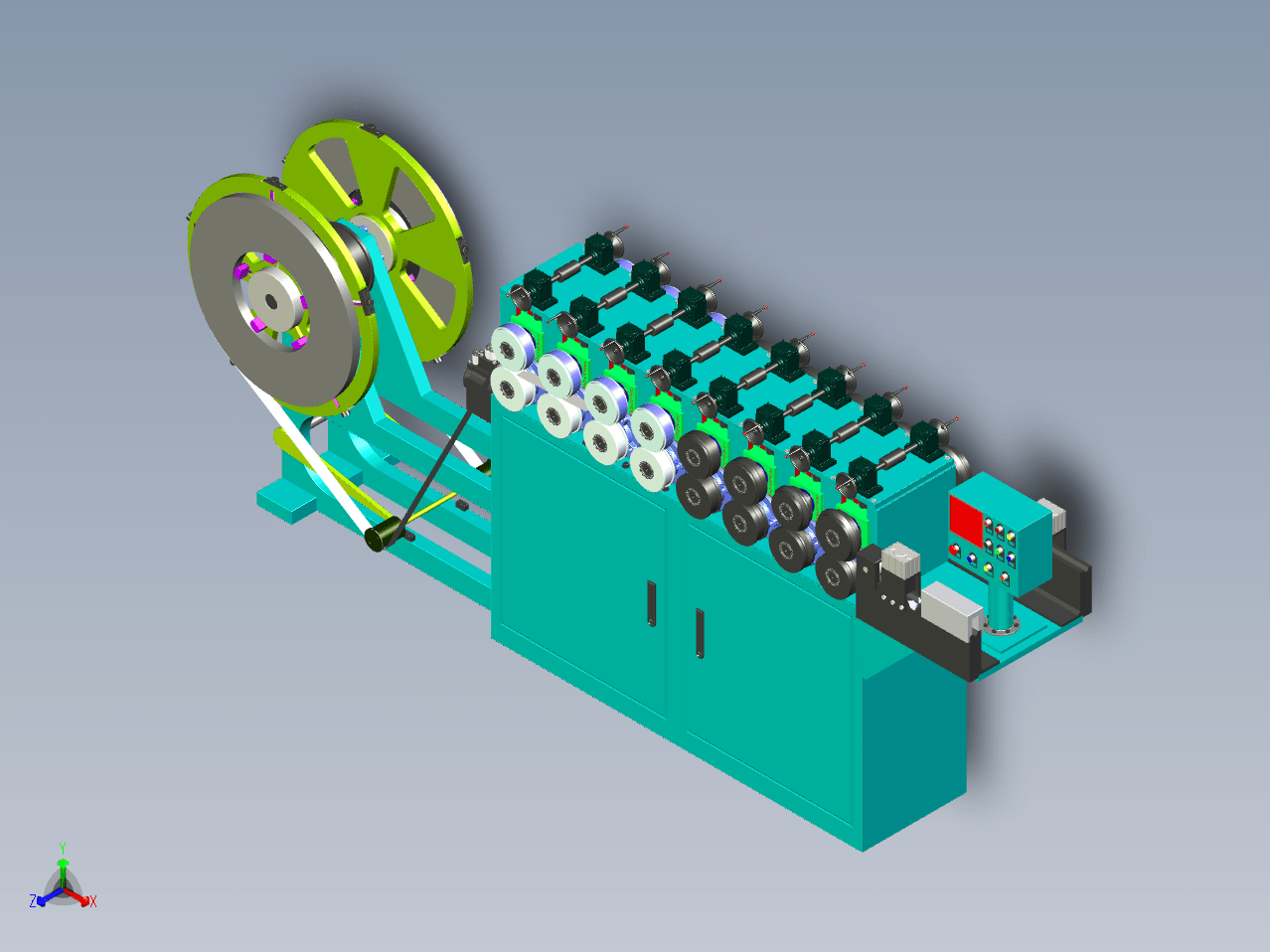

铝带双滚闸成型设备
图纸描述
A1主机架及电器安装，A2铝带张紧机构，A3磁粉制动器，A4送料压轮，A5铝带开平轮子，A6铝带成型区，A7铝带剪口机构，A8电器控制，A9上压轮调节手轮，本方案经过总结市场滚闸设备，作了巨大改变， 为了使上压轴和下轴在滚压过程受力均匀，采用双边滚闸，增加生产量，避免模具轮磨损，和单边受力下滑块磨损，上压轮和下压轮下采用伺服驱动和六角轴连动。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
云智设计
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  铝带双滚闸成型设备.IGS | 64.77M |
