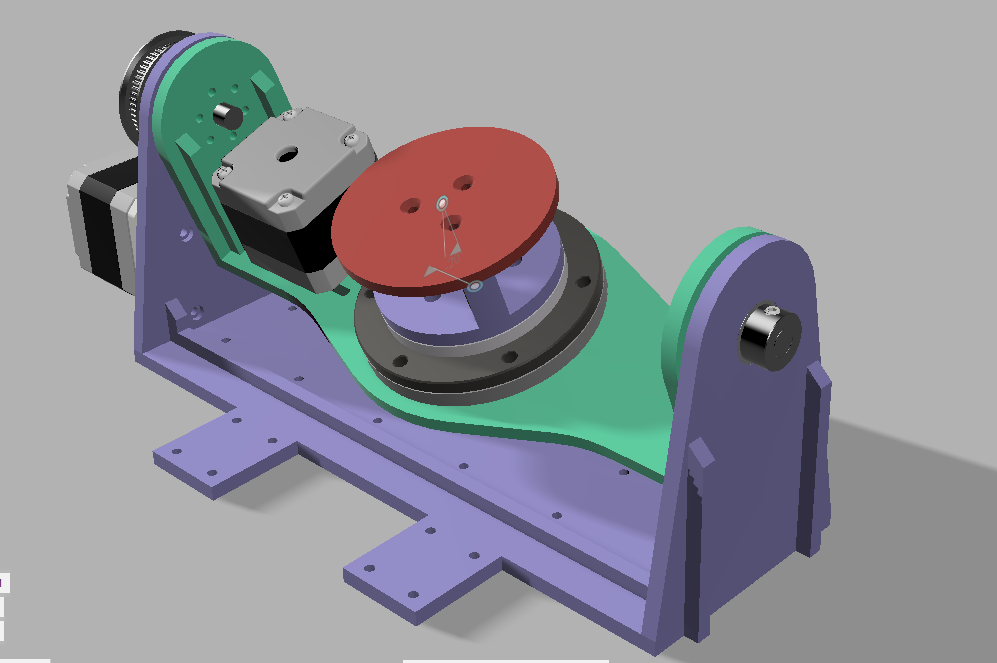

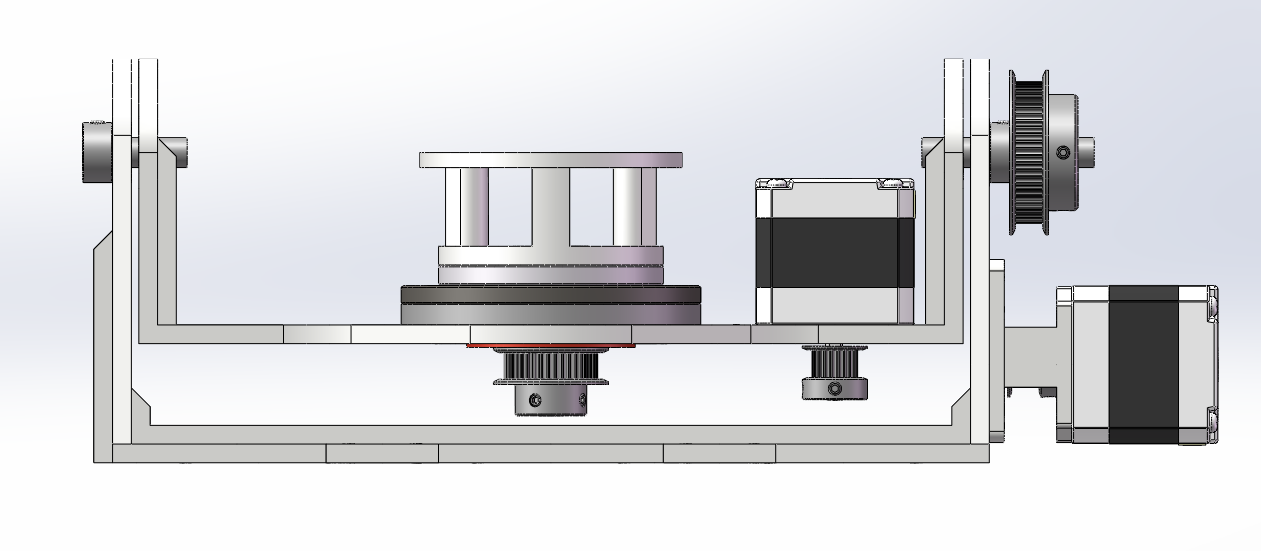

图纸为翻转+旋转装置机构，翻转采用电气连接同步轮同步带，带动两侧支撑进行翻转，旋转通用的结构对平台进行360度旋转，图纸内含step中间格式，可编辑修改。
翻转旋转机构
图纸描述
图纸为翻转+旋转装置机构，翻转采用电气连接同步轮同步带，带动两侧支撑进行翻转，旋转通用的结构对平台进行360度旋转，图纸内含step中间格式，可编辑修改。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
花开半夏
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  00 3 point faded.p2s | 1.07K |
| 2 | 3 point beige.hdr | 5.31M |
| 3 |  3764N107_High-Strength Gt Timing Belt Pulley.SLDPRT | 99.3K |
| 4 | 3764N114_High-Strength Gt Timing Belt Pulley.SLDPRT | 141.79K |
| 5 | 3764N118_High-Strength Gt Timing Belt Pulley.SLDPRT | 184.02K |
| 6 |  3D_parts.SLDASM | 38.83K |
| 7 | 57155K498_Flanged Ball Bearing.SLDPRT | 68.08K |
| 8 | 6056N16_Carbon Steel Set Screw Collar.SLDPRT | 145.27K |
| 9 | 8mm Rod 2.SLDPRT | 40.0K |
| 10 | 8mmRod.SLDPRT | 39.62K |
| 11 | color.p2m | 0.38K |
| 12 | Meduim Stepper Motor v1.SLDPRT | 256.39K |
| 13 | Open5x Assembly v7.SLDASM | 2.43M |
| 14 | Printbed_70mm v3.SLDPRT | 43.32K |
| 15 | Print_bed_supportV2.SLDPRT | 54.37K |
| 16 | PRT-02-20-LC.SLDPRT | 45.11K |
| 17 | PRT-02-20-LC_1.SLDPRT | 78.81K |
| 18 | PRT_02_20_LC_2.SLDASM | 35.47K |
| 19 | reflective shadow floor.p2m | 0.2K |
| 20 | Slewing_ring_adaptor.SLDPRT | 42.14K |
| 21 | U_axis_motor_mount.SLDPRT | 63.79K |
| 22 | V Axis Carriage.SLDPRT | 85.96K |
| 23 | V Axis Shaft Hub.SLDPRT | 48.65K |
| 24 | Y Axis Carriage.SLDPRT | 76.33K |
| 25 |  翻转旋转结构.step | 3.4M |
