三维升降台车,原创设计涂装线用三维升降、伸缩、横移工作平台，包含全部零件，该升降机采用丝杠升降装置比链条从传动更安全，具备防坠功能，升降平台已经无故障运行超过50台，经过实践考研，全部可编辑，欢迎下载学习！

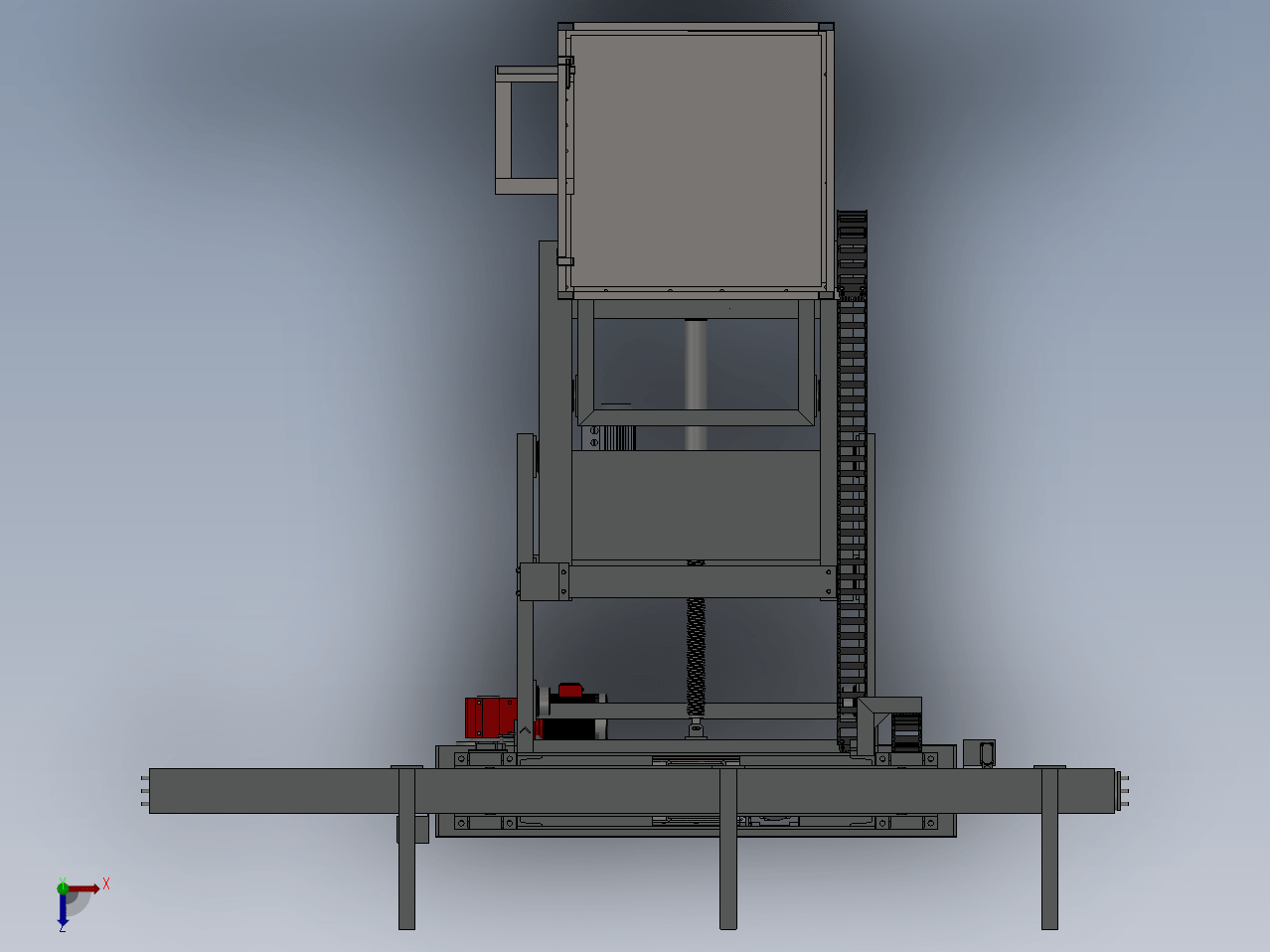

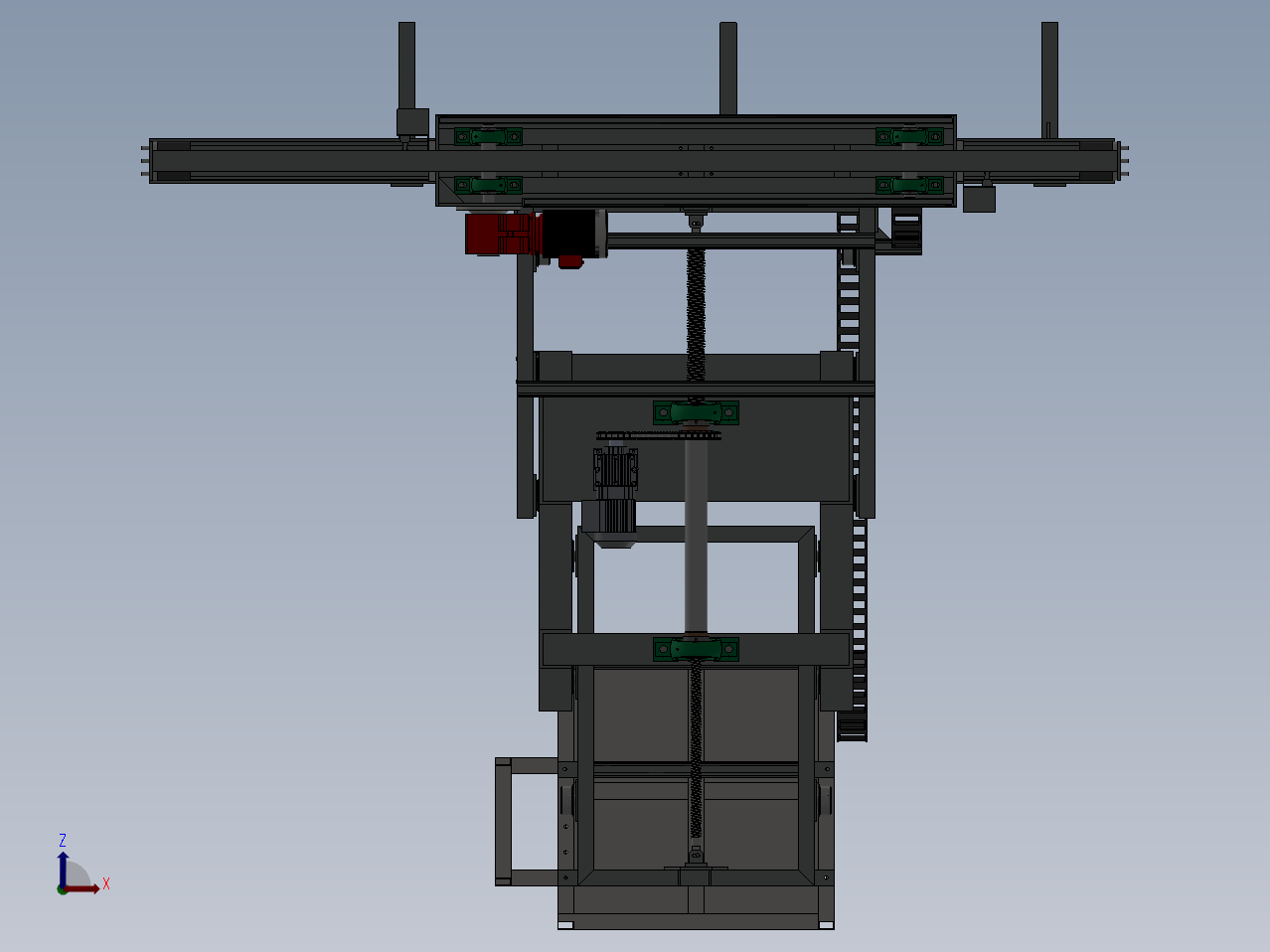

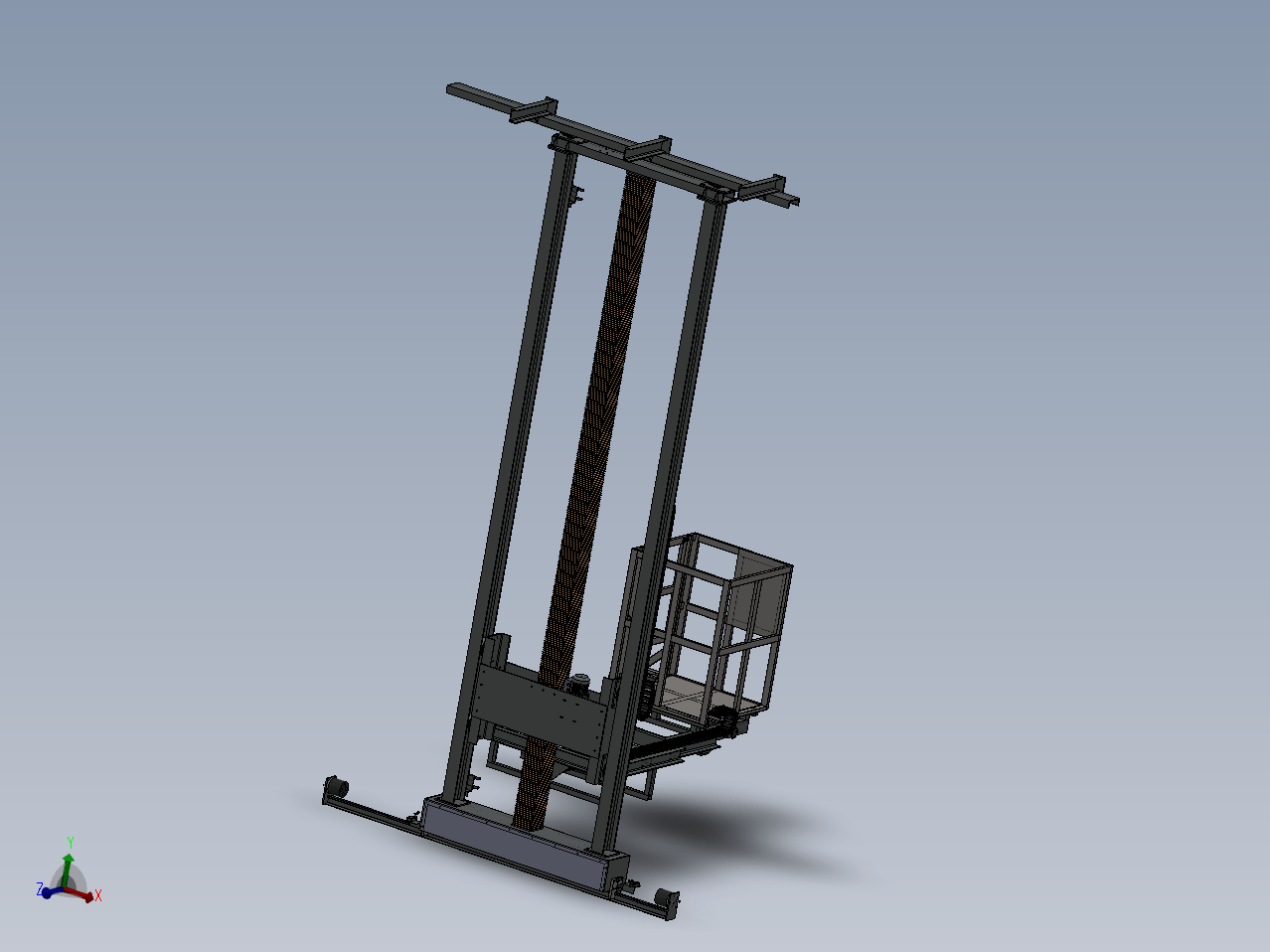

涂装线三维升降台车（丝杠升降装置）
图纸描述
三维升降台车,原创设计涂装线用三维升降、伸缩、横移工作平台，包含全部零件，该升降机采用丝杠升降装置比链条从传动更安全，具备防坠功能，升降平台已经无故障运行超过50台，经过实践考研，全部可编辑，欢迎下载学习！
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
艺术机械师
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  9KG轨道.SLDPRT | 192.5K |
| 2 |  三维台车.SLDASM | 16.03M |
| 3 |  三维台车.SLDDRW | 2.34M |
| 4 | 上横梁.SLDASM | 540.5K |
| 5 | 上轨道.SLDPRT | 287.0K |
| 6 | 丝杠护套.SLDPRT | 4.41M |
| 7 | 12A链条.SLDPRT | 2.08M |
| 8 | 装配体1.SLDASM | 142.5K |
| 9 | 轨迹线.SLDPRT | 121.5K |
| 10 | 丝杠2.SLDASM | 1.31M |
| 11 | 丝杠座.SLDPRT | 353.5K |
| 12 | 丝母1.SLDPRT | 137.5K |
| 13 | 丝母2.SLDPRT | 223.0K |
| 14 | 中间架.SLDPRT | 791.5K |
| 15 | 主动链轮1.SLDPRT | 649.5K |
| 16 | 从动链轮1.SLDPRT | 714.5K |
| 17 | 伸缩导轮.SLDASM | 879.0K |
| 18 | 伸缩导轮底板.SLDPRT | 136.0K |
| 19 | 伸缩导轮轴.SLDPRT | 173.0K |
| 20 | 十字槽沉头螺钉M6×12[GB／T 819．1-2000].SLDPRT | 215.0K |
| 21 | 压板1.SLDPRT | 160.5K |
| 22 | 导轮体.SLDPRT | 259.0K |
| 23 | 导轮体密封盖.SLDPRT | 218.0K |
| 24 | 毡圈油封-35.SLDPRT | 132.0K |
| 25 | 深沟球轴承61906-2Z[GB／T 276-94].SLDPRT | 963.0K |
| 26 | 伸缩架.SLDPRT | 1.35M |
| 27 | 伸缩架总成.SLDASM | 759.5K |
| 28 | 合页.SLDASM | 163.5K |
| 29 | 合页.SLDPRT | 956.0K |
| 30 | 复件 网盖.SLDPRT | 3.52M |
| 31 | 电脑保险箱.SLDASM | 3.43M |
| 32 | 电脑保险箱.SLDDRW | 2.05M |
| 33 | 电脑保险箱1 .SLDDRW | 3.94M |
| 34 | 电脑保险箱1.SLDDRW | 3.9M |
| 35 | 电脑箱.SLDPRT | 448.0K |
| 36 |  电脑箱制造申请.doc | 19.5K |
| 37 | 盖.SLDPRT | 348.5K |
| 38 | 网盖.SLDPRT | 2.33M |
| 39 | 装配体1.SLDASM | 287.0K |
| 40 | 边撑.SLDPRT | 141.5K |
| 41 | 销钉.sldprt | 121.0K |
| 42 | 锁鼻.SLDPRT | 186.5K |
| 43 | 零件1.SLDPRT | 491.5K |
| 44 | 同步伸缩丝杠.SLDASM | 2.78M |
| 45 | 实心丝杠.SLDPRT | 1.48M |
| 46 | 小门.SLDPRT | 197.0K |
| 47 | 工作台.SLDPRT | 1.18M |
| 48 | 工作台总成.SLDASM | 1.18M |
| 49 | 带立式座轴承UCP213[GB／T 7810-1995].SLDPRT | 737.0K |
| 50 | 开口销A型2．5×12[GB／T 91-2000].SLDPRT | 189.5K |
| 51 | 插销.SLDPRT | 359.0K |
| 52 | 电机减速器0.37kw.SLDPRT | 825.5K |
| 53 | 空心丝杠.SLDPRT | 1.58M |
| 54 | 篮框.SLDPRT | 694.5K |
| 55 | 踏梯.SLDPRT | 332.5K |
| 56 | 轴头.SLDPRT | 152.0K |
| 57 | 钢管.SLDPRT | 141.0K |
| 58 | 链轮挡片.SLDPRT | 108.0K |
| 59 | 销轴B型10×45[GB 882-88].SLDPRT | 188.5K |
| 60 | 12A链节.SLDASM | 152.5K |
| 61 | 12A链节.SLDPRT | 2.25M |
| 62 | 内链节.SLDPRT | 249.5K |
| 63 | 外链节.SLDPRT | 178.0K |
| 64 | 轨迹线.SLDPRT | 120.0K |
| 65 | 链节.SLDASM | 281.5K |
| 66 | 丝杠.SLDPRT | 6.02M |
| 67 | 丝杠固定座.SLDPRT | 188.0K |
| 68 | 丝母.SLDPRT | 276.0K |
| 69 | 丝母座.SLDPRT | 233.0K |
| 70 | 丝母总成.SLDASM | 1.54M |
| 71 | 主动链轮.SLDPRT | 732.0K |
| 72 | 从动链轮.SLDPRT | 806.0K |
| 73 | 保险丝母.SLDPRT | 290.0K |
| 74 | 六角头螺栓全螺纹C级M8×40[GB／T 5781-2000].SLDPRT | 364.5K |
| 75 | 内保骨架旋转橡胶密封圈.SLDPRT | 144.5K |
| 76 | 十字槽沉头螺钉M8×16[GB／T 819．1-2000].SLDPRT | 213.0K |
| 77 | 升降导轮.SLDASM | 806.5K |
| 78 | 升降导轮.SLDPRT | 262.5K |
| 79 | 毡圈油封-50.SLDPRT | 139.5K |
| 80 | 端板.SLDPRT | 149.0K |
| 81 | 锥轮底板.SLDPRT | 276.0K |
| 82 | 锥轮轴.SLDPRT | 192.0K |
| 83 | 防尘盖.SLDPRT | 233.5K |
| 84 | 升降机构.SLDASM | 2.77M |
| 85 | 升降架.SLDPRT | 718.0K |
| 86 | 密封盖1.SLDPRT | 148.5K |
| 87 | 密封盖2.SLDPRT | 162.0K |
| 88 | 导向键.SLDPRT | 148.5K |
| 89 | 开口销A型5×40[GB／T 91-2000].SLDPRT | 188.5K |
| 90 | 挡片.SLDPRT | 109.5K |
| 91 | 推力调心滚子轴承 29416.sldprt | 905.0K |
| 92 | 毡圈油封-102.SLDPRT | 141.5K |
| 93 | 电机减速器2.2－286转.SLDPRT | 2.29M |
| 94 | 调心球轴承1315K+H315[GB／T 281-94].SLDPRT | 618.5K |
| 95 | 轴用弹性挡圈A型72×2．5[GB 894．1-86].SLDPRT | 149.0K |
| 96 | 连接槽钢.SLDPRT | 261.5K |
| 97 | 销轴B型18×85[GB 882-88].SLDPRT | 182.5K |
| 98 | 履带链头.sldprt | 314.5K |
| 99 | 履带链节.sldprt | 214.5K |
| 100 | 短履带链.SLDASM | 1.09M |
| 101 | 短履带链.SLDPRT | 8.05M |
| 102 | 垂直履带链.SLDASM | 114.0K |
| 103 | 垂直履带链.SLDPRT | 320.5K |
| 104 | 长轨迹线.SLDPRT | 106.0K |
| 105 | 抱轨器.SLDPRT | 158.5K |
| 106 | 横梁.SLDPRT | 376.5K |
| 107 | 行程开关.SLDPRT | 562.5K |
| 108 | 行程开关支架.SLDPRT | 142.5K |
| 109 | 行程开关支架1.SLDPRT | 140.0K |
| 110 | 十字槽沉头螺钉M8×16[GB／T 819．1-2000].SLDPRT | 213.0K |
| 111 | 毡圈油封-50.SLDPRT | 139.5K |
| 112 | 深沟球轴承6209-2Z[GB／T 276-94].SLDPRT | 796.0K |
| 113 | 端板.SLDPRT | 149.0K |
| 114 | 行走导轮.SLDASM | 797.5K |
| 115 | 锥轮.SLDPRT | 256.5K |
| 116 | 锥轮底板.SLDPRT | 276.0K |
| 117 | 锥轮轴.SLDPRT | 192.0K |
| 118 | 防尘盖.SLDPRT | 243.5K |
| 119 | 190车轮.SLDPRT | 312.0K |
| 120 | 减速机.SLDPRT | 5.85M |
| 121 | 定位轴套.SLDPRT | 116.5K |
| 122 | 带立式座轴承UCP307[GB／T 7810-1995].SLDPRT | 751.0K |
| 123 | 护板1内.SLDPRT | 123.0K |
| 124 | 护板1外.SLDPRT | 122.0K |
| 125 | 普通平键A型10×40[GB／T 1096-1979].SLDPRT | 184.5K |
| 126 | 普通平键A型12×56[GB／T 1096-1979].SLDPRT | 185.0K |
| 127 | 机架.SLDPRT | 934.5K |
| 128 | 行走机构.SLDASM | 873.0K |
| 129 | 行走轮主动轴.SLDPRT | 208.5K |
| 130 | 行走轮从动轴.SLDPRT | 200.5K |
| 131 | 门架立柱.SLDPRT | 236.5K |
| 132 | 安装板.SLDPRT | 184.0K |
| 133 | 底板.SLDPRT | 145.5K |
| 134 | 橡胶块.SLDPRT | 156.5K |
| 135 | 限位防撞块.SLDASM | 134.0K |
