飞轮壳液压工装夹具
图纸描述

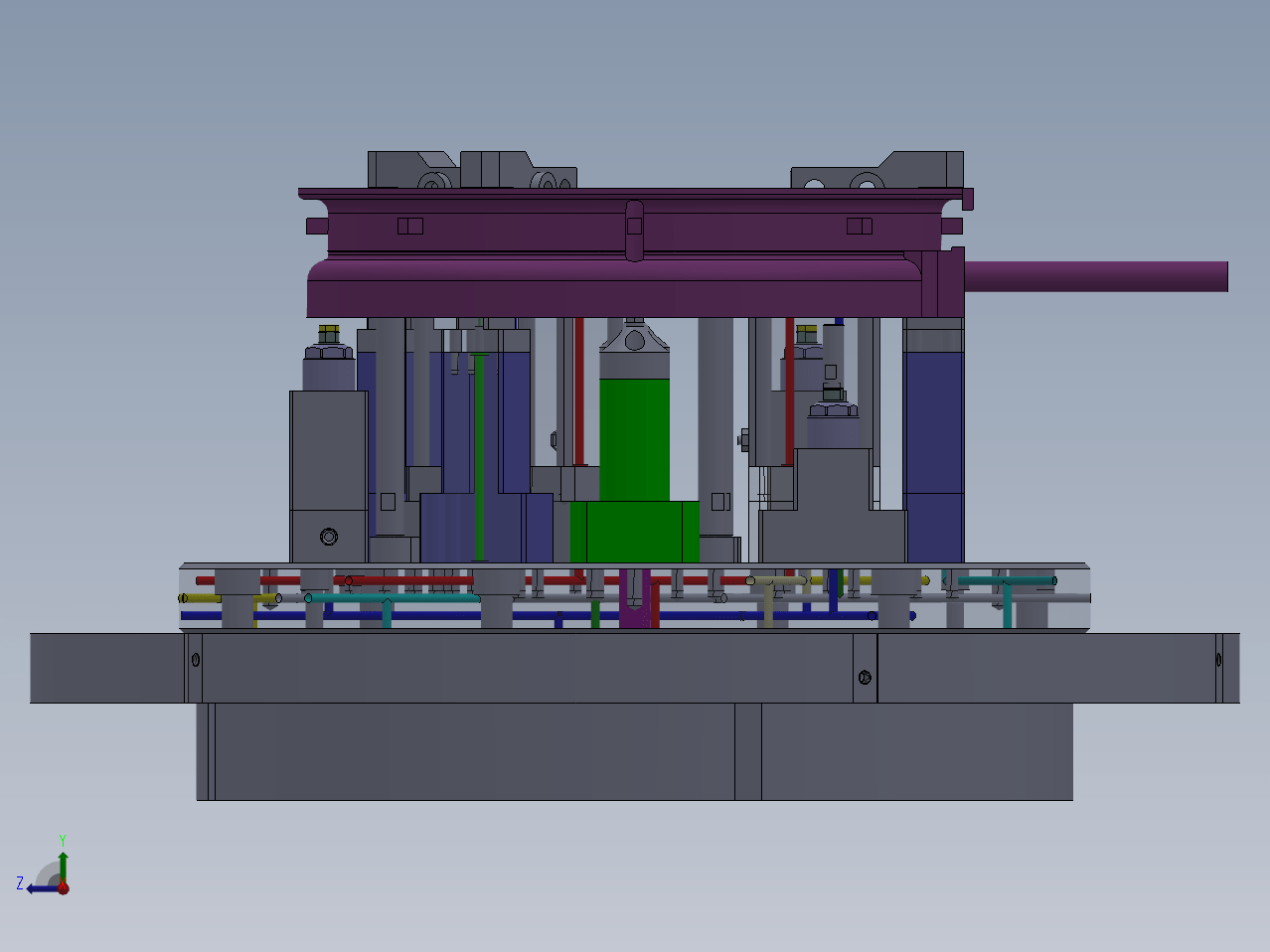

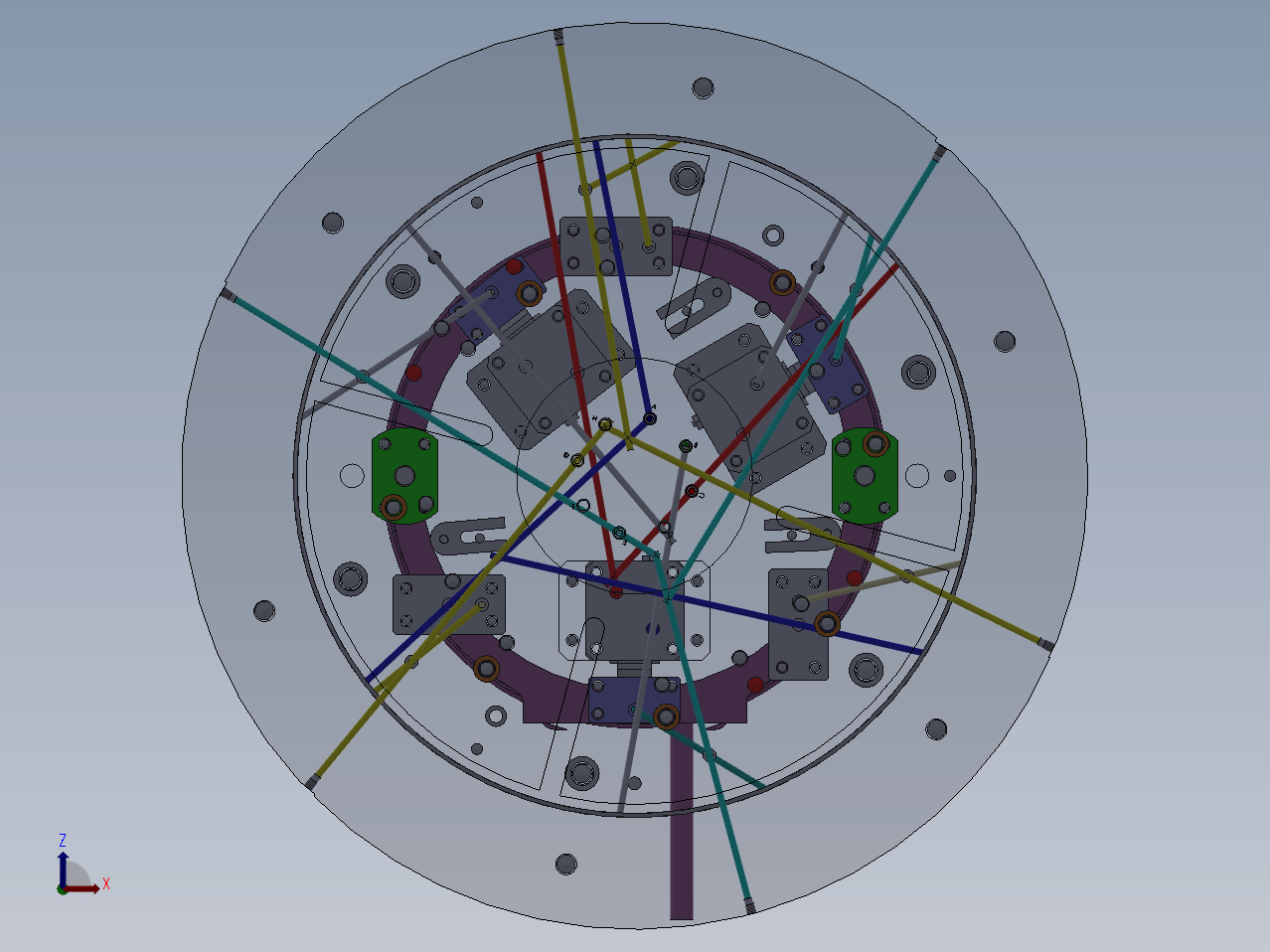

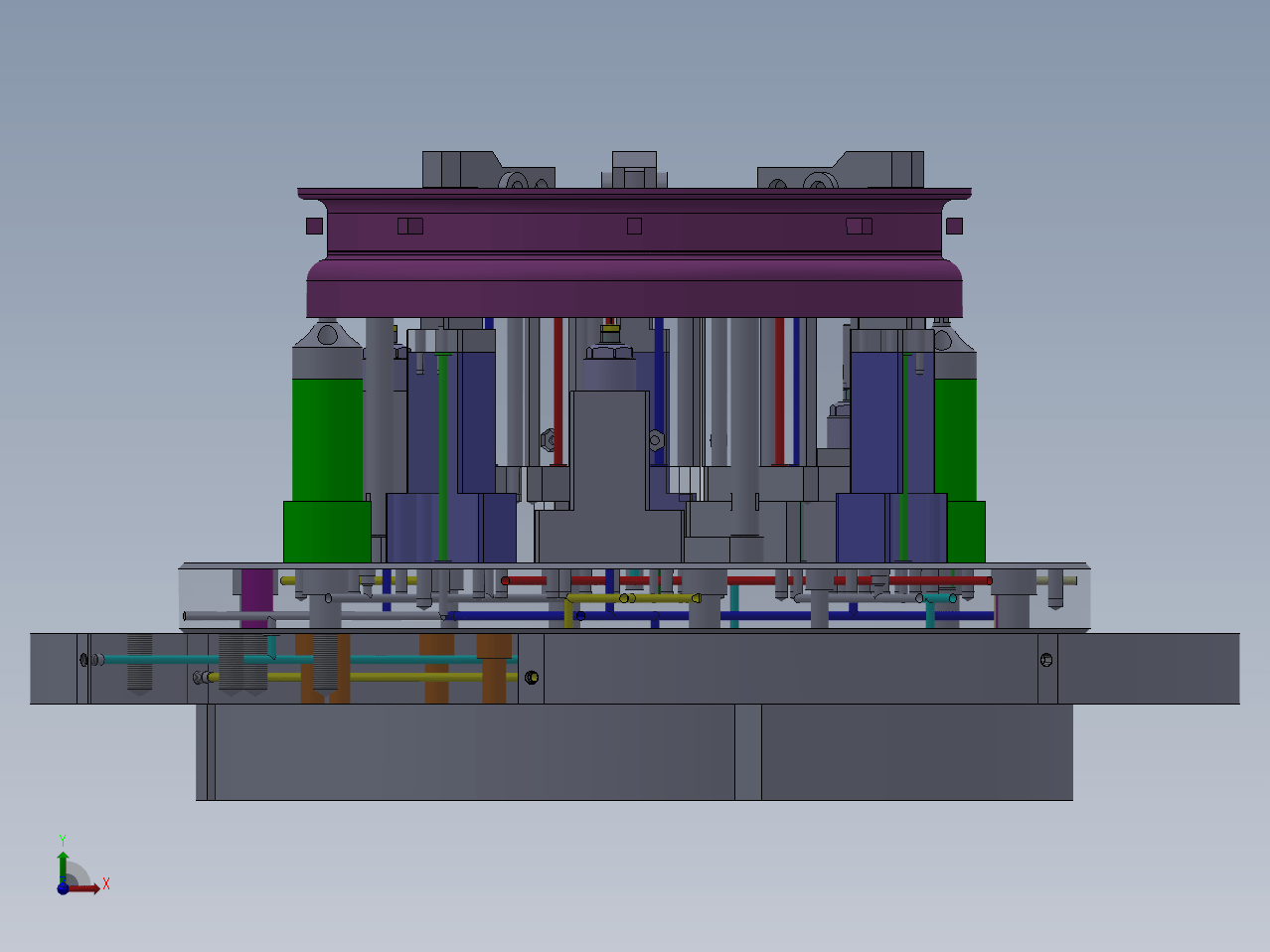

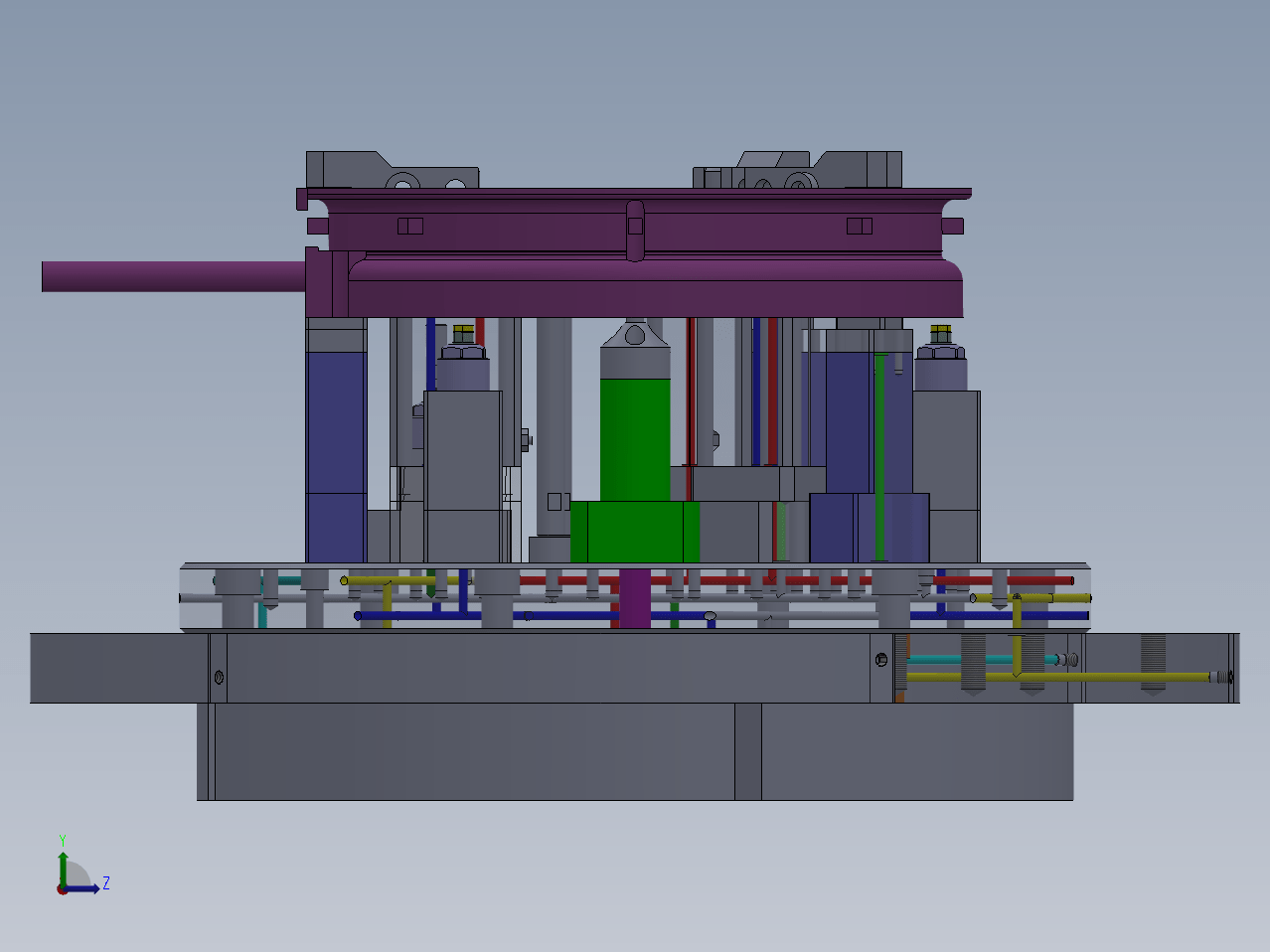

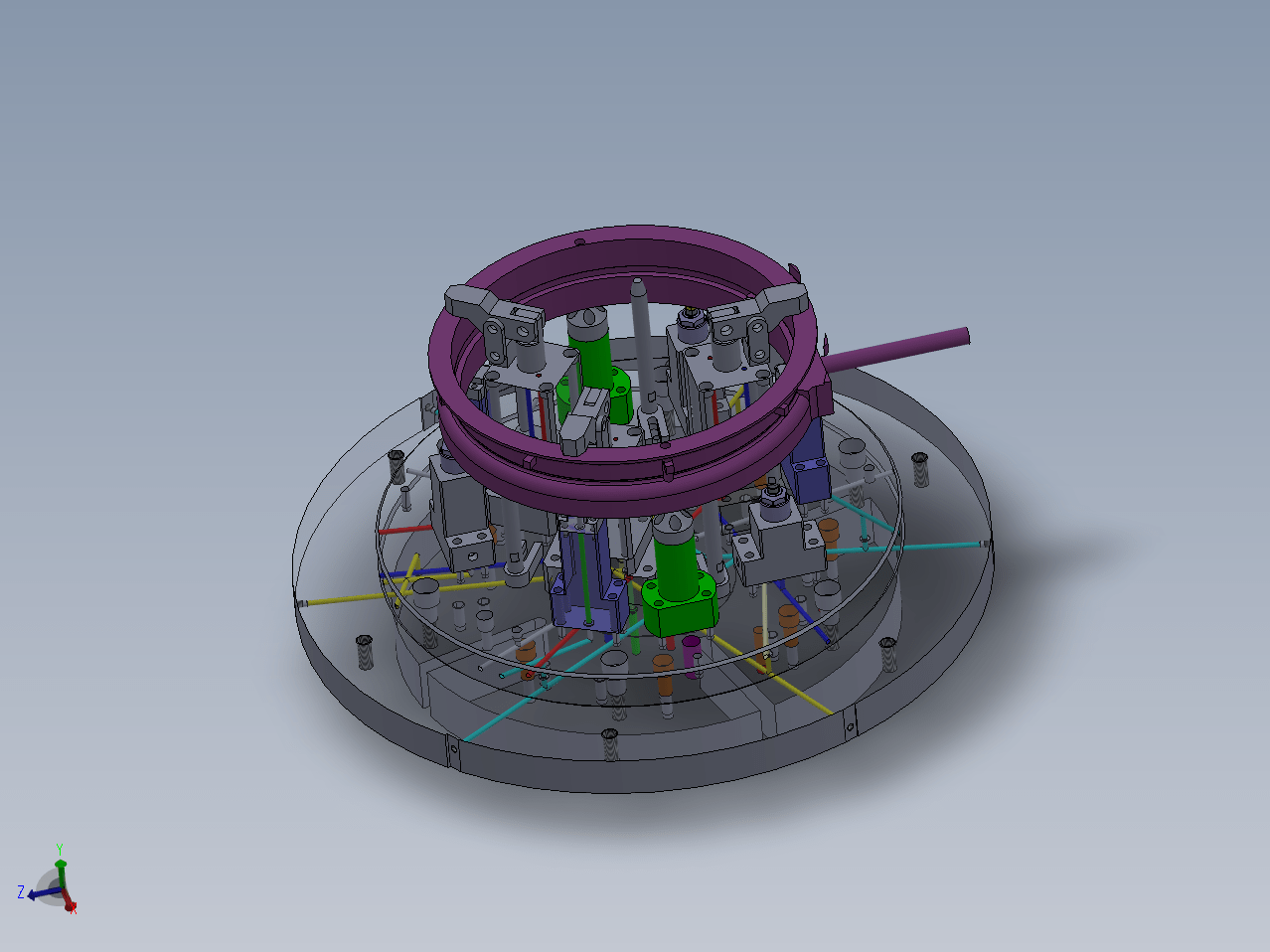

SOLIDWORKS设计的汽车发动机飞轮壳精密液压工装夹具，有装配及零件的3D模型，含有飞轮壳的定位、液压缸的夹紧及油路的走向连接方法。数模清晰、具体、详尽，提供SW2012以上版本及STEP，提供参考价值非常高！
下载需要15金币 推广可免费下载
立即下载 收藏
图纸信息
作者
聚创CAD
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  12衬套.SLDPRT | 171.0K |
| 2 |  D-OP30-OP30-OP20-BA组OP20-II.SLDASM | 1.75M |
| 3 | HLC-FAM50.SLDASM | 420.5K |
| 4 | HLC-FAM50主体.SLDPRT | 293.5K |
| 5 | HLC-MF50 装配体.SLDASM | 225.5K |
| 6 | HLC-MF50-1.SLDPRT | 301.0K |
| 7 | HLC-MF50-2.SLDPRT | 193.0K |
| 8 | HLC-MF50-3.SLDPRT | 205.5K |
| 9 | HLC-MF50-4.SLDPRT | 146.0K |
| 10 | HLC-MF50-5.SLDPRT | 152.0K |
| 11 | N390T-03012(B)FLK.SLDPRT | 1.89M |
| 12 | OP20-B油缸座.SLDPRT | 354.0K |
| 13 | OP30-N390T-B.SLDPRT | 747.0K |
| 14 | OP30-OP20-BA组OP20-II.SLDASM | 2.41M |
| 15 | OP30-OP20-BCSN0103HEAD CAP.sldprt | 67.5K |
| 16 | OP30-OP20-BCSN03.SLDASM | 181.0K |
| 17 | OP30-OP20-BCSN03BODY.sldprt | 145.0K |
| 18 | OP30-OP20-BCSN03PLUNGER.sldprt | 69.0K |
| 19 | OP30-OP20-BN390T-03012c.SLDPRT | 692.5K |
| 20 | OP30-OP20-B圆形定位销.SLDPRT | 276.0K |
| 21 | OP30-OP20-B小底板二.SLDPRT | 101.5K |
| 22 | OP30-OP20-B座金二.SLDPRT | 329.5K |
| 23 | OP30-OP20-B支撑缸座.SLDPRT | 354.5K |
| 24 | OP30-OP20-B菱形定位销.SLDPRT | 284.5K |
| 25 | 共用过渡板.SLDPRT | 1.12M |
| 26 | 压板1.SLDPRT | 195.5K |
| 27 | 圆形定位销.SLDPRT | 286.0K |
| 28 | 复件 OP30-OP20-B支撑缸座.SLDPRT | 340.0K |
| 29 | 大底板.SLDPRT | 1.72M |
| 30 | 导向座.SLDPRT | 205.0K |
| 31 | 导向杆.SLDPRT | 195.5K |
| 32 | 工作台.SLDPRT | 789.0K |
| 33 | 座金.SLDPRT | 247.5K |
| 34 | 支撑缸顶头.SLDPRT | 207.0K |
| 35 | 活塞1.SLDPRT | 161.0K |
| 36 | 过度板.SLDPRT | 1.69M |
| 37 | 过度板修改.SLDPRT | 1.54M |
| 38 | 连接板.SLDPRT | 130.5K |
| 39 |  总装配.STEP | 5.1M |
