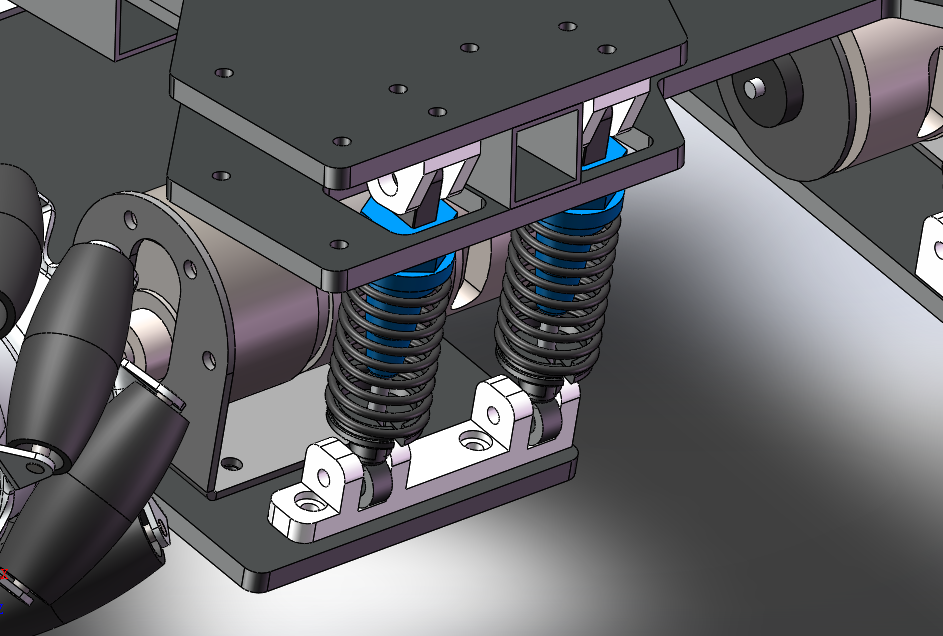

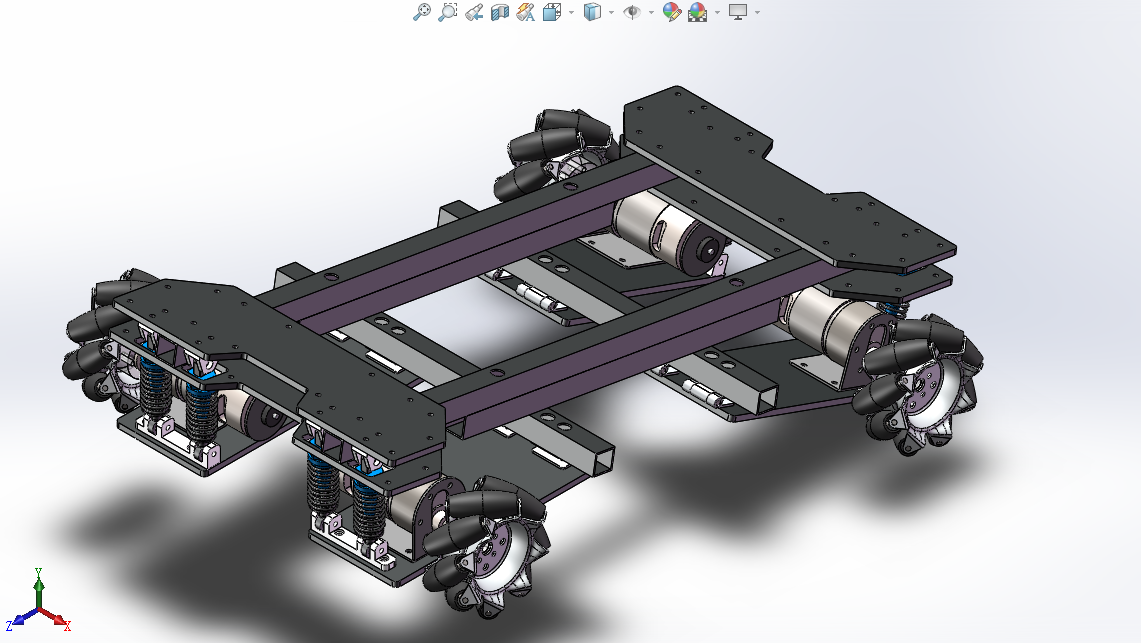

使用1010铝方管作为主体支架，黑色亚克力板作为上下横梁连接板，电机使用的是大扭矩直流减速电机，减速电机通过联轴器连接3英寸麦克纳姆轮，此种麦轮是一种经典的产品，和65mm的麦轮不同，这种麦轮使用进口碳钢轴承，每个小轮的转动都十分顺滑。电机通过电机支座固定连接在安装板上，安装板为碳纤维材料，其目的是实现减震功能。
麦克纳姆轮独立悬挂底盘
图纸描述
使用1010铝方管作为主体支架，黑色亚克力板作为上下横梁连接板，电机使用的是大扭矩直流减速电机，减速电机通过联轴器连接3英寸麦克纳姆轮，此种麦轮是一种经典的产品，和65mm的麦轮不同，这种麦轮使用进口碳钢轴承，每个小轮的转动都十分顺滑。电机通过电机支座固定连接在安装板上，安装板为碳纤维材料，其目的是实现减震功能。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：674116
文件大小：19.34M
所需金币：5
图纸参数：可编辑，包含特征参数
图纸分类：交通运输
图纸格式：sldprt、sldasm、stl、dwg、slddrw
软件版本：Solidworks 2018
作者
逐梦无惧
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  250mm铝方管.SLDPRT | 80.24K |
| 2 | 250mm铝方管2.SLDPRT | 104.92K |
| 3 | 250mm铝方管3.SLDPRT | 97.9K |
| 4 | 250铝方管2.SLDPRT | 104.6K |
| 5 | 26cm1515铝型材.SLDPRT | 115.62K |
| 6 | 26cm1515铝方管.SLDPRT | 73.29K |
| 7 | 26cm铝方管.SLDPRT | 52.33K |
| 8 |  32X25合页.SLDASM | 96.89K |
| 9 | 37X29 M3合页.SLDASM | 95.56K |
| 10 | 37减速电机支座.SLDPRT | 124.05K |
| 11 | 3英寸麦轮.SLDPRT | 5.4M |
| 12 | 450mm铝方管.SLDPRT | 81.58K |
| 13 | 48cm铝方管.SLDPRT | 98.95K |
| 14 | 6mm联轴器.SLDPRT | 100.38K |
| 15 | 70mm铝方管.SLDPRT | 65.2K |
| 16 | GM37-545电机.SLDPRT | 213.17K |
| 17 | 亚克力减震板3.SLDPRT | 97.41K |
| 18 | 减震器.SLDASM | 561.34K |
| 19 | 减震器下安装支架.SLDPRT | 133.09K |
| 20 | 减震器安装支架上.SLDPRT | 124.32K |
| 21 | 上端件.SLDPRT | 138.57K |
| 22 | 减震支座.SLDPRT | 143.63K |
| 23 | 弹簧.SLDPRT | 564.19K |
| 24 | 旋转锥.SLDPRT | 155.06K |
| 25 | 装配体2.SLDASM | 559.7K |
| 26 |  减震器下安装支架.STL | 82.41K |
| 27 | 减震器下安装支架2.STL | 82.6K |
| 28 | 减震器安装支架上.STL | 51.64K |
| 29 |  底盘亚克力减震板4.DWG | 296.12K |
| 30 | 底盘亚克力减震板4.dxf | 40.16K |
| 31 |  底盘亚克力减震板4.SLDDRW | 89.66K |
| 32 | 底盘亚克力减震板42.DWG | 292.8K |
| 33 | 底盘亚克力减震板42.dxf | 35.13K |
| 34 | 麦轮电机底板3.DWG | 288.16K |
| 35 | 麦轮电机底板3.SLDDRW | 81.23K |
| 36 | 麦轮电机底板32.DWG | 288.17K |
| 37 | 麦轮电机底板32.dxf | 23.6K |
| 38 | 麦轮电机底板322.dxf | 26.96K |
| 39 | 合页2组合1.SLDPRT | 121.03K |
| 40 | 合页2组合2.SLDPRT | 118.44K |
| 41 | 合页2组合3.SLDPRT | 76.28K |
| 42 | 合页组合1.SLDPRT | 119.7K |
| 43 | 合页组合2.SLDPRT | 109.09K |
| 44 | 合页组合3.SLDPRT | 73.45K |
| 45 | 合页组合4.SLDPRT | 69.35K |
| 46 | 地面.SLDPRT | 50.01K |
| 47 | 底板亚克力减震板3.SLDPRT | 81.77K |
| 48 | 底盘亚克力减震板.SLDPRT | 92.6K |
| 49 | 底盘亚克力减震板2.SLDPRT | 90.77K |
| 50 | 底盘亚克力减震板4.SLDPRT | 165.56K |
| 51 | 底盘亚克力减震板42.SLDPRT | 195.14K |
| 52 | 底盘亚克力板2.SLDPRT | 160.65K |
| 53 | 底盘减震亚克力板.SLDPRT | 166.6K |
| 54 | 底盘铝方管1.SLDPRT | 101.45K |
| 55 | 底盘铝方管2.SLDPRT | 77.33K |
| 56 | 底盘铝方管3.SLDPRT | 77.86K |
| 57 | 欧标2020铝型材.SLDPRT | 141.13K |
| 58 | 电机底板.SLDPRT | 97.89K |
| 59 | 麦轮亚克力支座.SLDPRT | 133.98K |
| 60 | 麦轮底盘总.SLDASM | 2.54M |
| 61 | 麦轮电机单位.SLDASM | 1.66M |
| 62 | 麦轮电机底板2.SLDPRT | 91.55K |
| 63 | 麦轮电机底板3.SLDPRT | 104.27K |
| 64 | 麦轮电机脚板2.SLDASM | 1.78M |
| 65 | 麦轮电机脚板22.SLDASM | 1.77M |
