一款多功能搬运机械手结构图，此图为倍数结构图也就是说一套机械手相当于两套，因为前面一套运动时在带动后面的那一套也同时运动，所以这种非标的机械结构也是很常用的有喜欢的朋友可以下载学习也是非常不错的，搬移机构，3米长非标搬运机械手倍数结构同步搬运机 SolidWorks2012源文件+STP文件分享。

3米长距离搬移机构（搬运机械手倍数结构同步搬运机）
首页>图纸库>机械设备>自动化设备2024-09-24报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
86

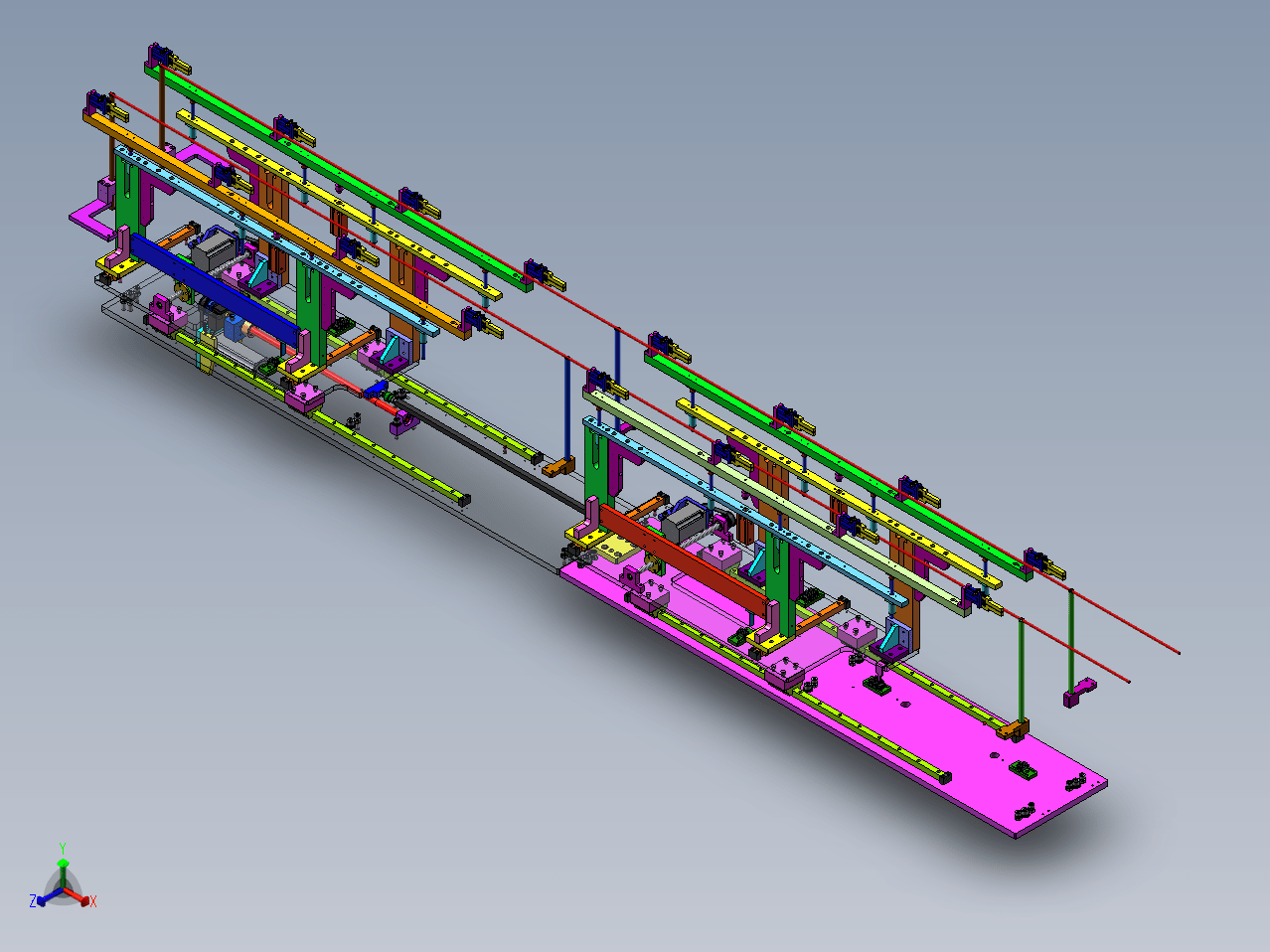

图纸预览图

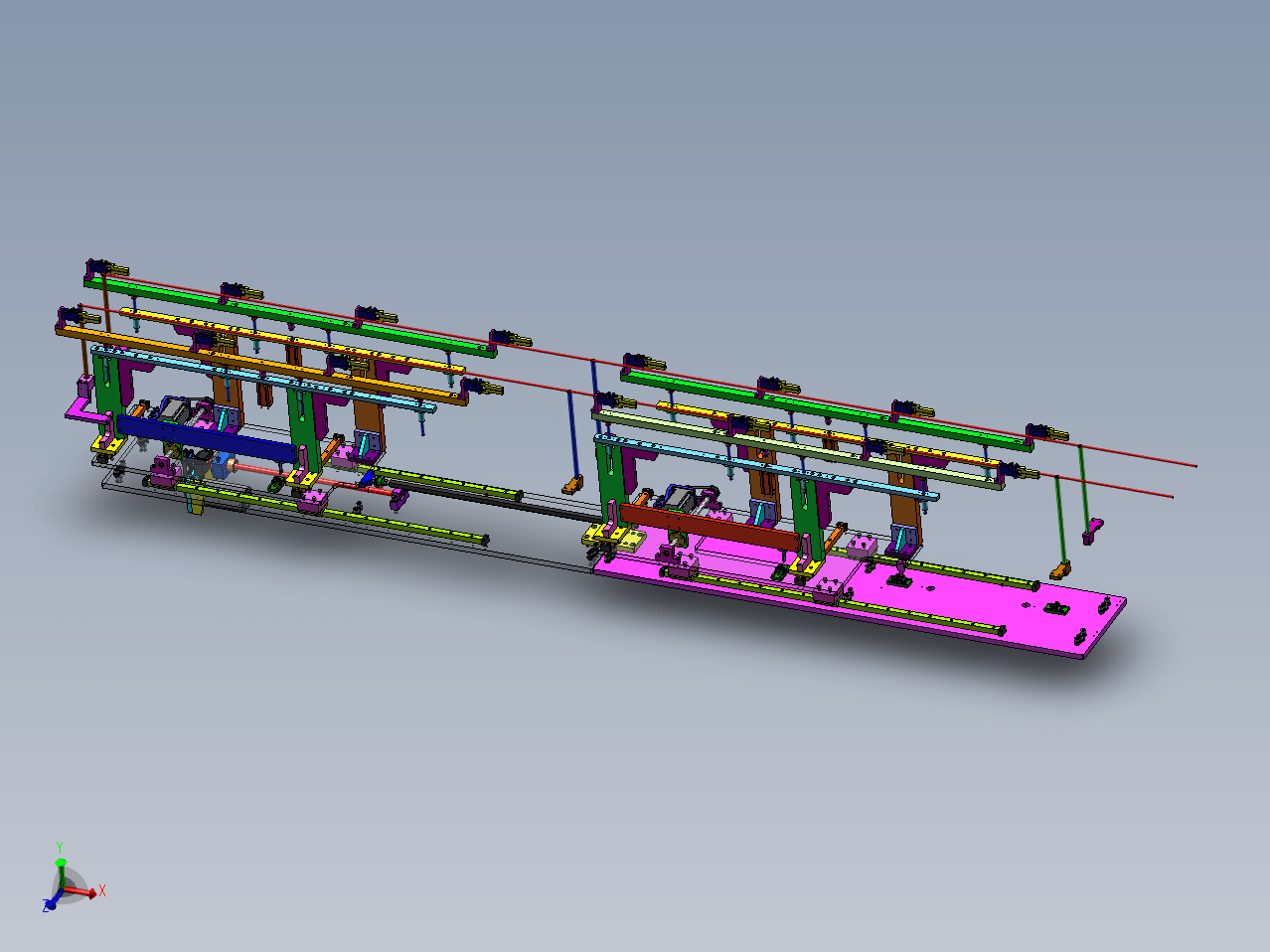

图纸预览图

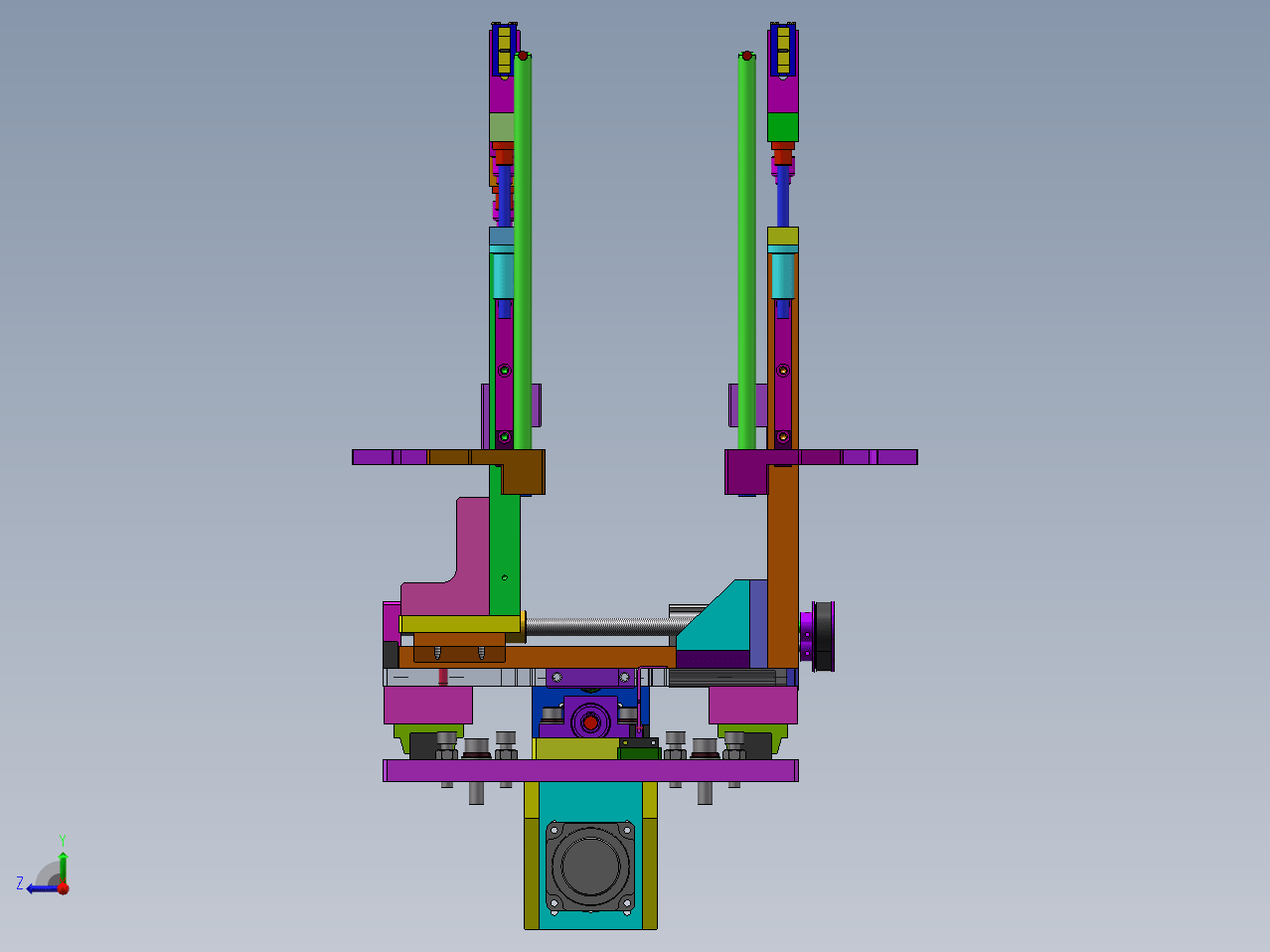

图纸预览图

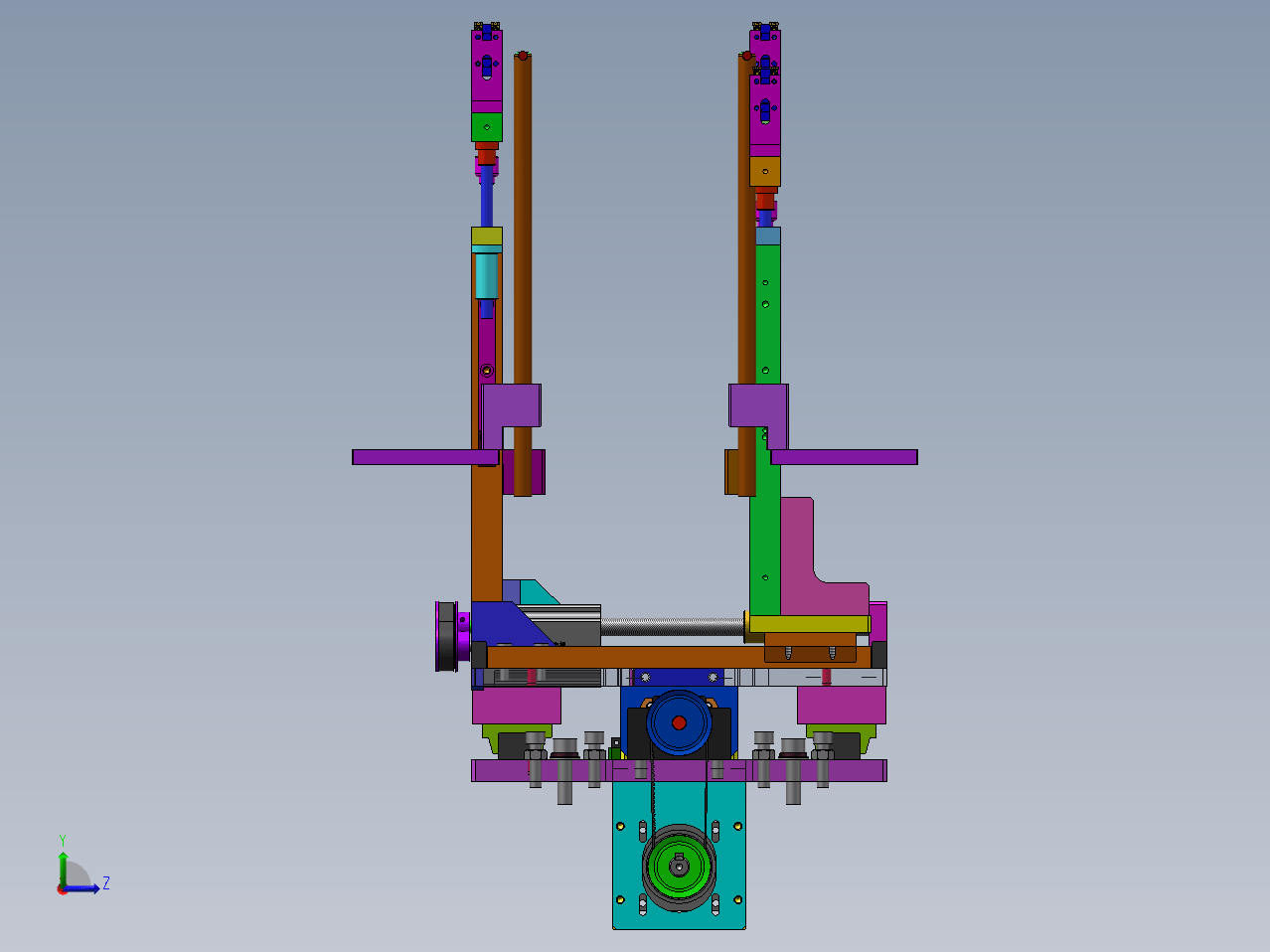

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
一款多功能搬运机械手结构图，此图为倍数结构图也就是说一套机械手相当于两套，因为前面一套运动时在带动后面的那一套也同时运动，所以这种非标的机械结构也是很常用的有喜欢的朋友可以下载学习也是非常不错的，搬移机构，3米长非标搬运机械手倍数结构同步搬运机 SolidWorks2012源文件+STP文件分享。
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：674024
文件大小：19.99M
所需金币：30
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、STEP、sldprt
软件版本：Solidworks 2012
作者
晨曦微光
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 H01-ASSY-中间搬运组件.SLDASM3.01M
2软件图标9 H01-ASSY-中间搬运组件.STEP17.78M
3软件图标4 H01-ASSY中间搬运基板组件.SLDASM2.77M
4软件图标3 H01-N001滑轨HGWR15R2130C+RC( E=15)(上银)(滑块).SLDPRT254.0K
5软件图标3 H01-N001滑轨HGWR15R2130C+RC( E=15)(上银)(滑轨1).SLDPRT260.5K
6软件图标3 H01-N002前轴承座BSW12(MISUMI).SLDPRT214.0K
7软件图标3 H01-N003后轴承座BUN12(MISUMI).SLDPRT217.0K
8软件图标3 H01-N004同步带轮PTPA40P3M100_B_P10(MISUMI).SLDPRT1.05M
9软件图标3 H01-N005同步带PTBN309P3M_100(MISUMI).SLDPRT400.5K
10软件图标3 H01-N006伺服马达MSMD-400W(松下).SLDPRT393.0K
11软件图标3 H01-N007同步带轮PTPA36P3M100_B_N14(MISUMI).SLDPRT1005.0K
12软件图标3 H01-N008浮动接头JA20-8-125(SMC).SLDPRT171.5K
13软件图标3 H01-N009光电传感器EE-SX671A(OMRON).SLDPRT652.5K
14软件图标3 H01-N010丝杠BSSRK1520-615-F30-P10(MISUMI)(丝杆).SLDPRT238.5K
15软件图标3 H01-N010丝杠BSSRK1520-615-F30-P10(MISUMI)(丝母).SLDPRT273.0K
16软件图标3 H01-N010丝杠BSSRK1520-615-F30-P10(MISUMI)(轴环).SLDPRT166.0K
17软件图标3 H01-N011步进电机YK57XN78-4208A(研控).SLDPRT512.5K
18软件图标3 H01-N012轴承B628ZZ(MISUMI).SLDPRT195.5K
19软件图标3 H01-N013丝杠MTSRW12-300-F10-V8-S32-Q8(MISUMI)(丝杆).SLDPRT159.5K
20软件图标3 H01-N013丝杠MTSRW12-300-F10-V8-S32-Q8(MISUMI)(丝母).SLDPRT197.0K
21软件图标3 H01-N014滑轨HGR15R260C+RC(E=10)(上银)(滑块).SLDPRT240.0K
22软件图标3 H01-N014滑轨HGR15R260C+RC(E=10)(上银)(滑轨).SLDPRT185.0K
23软件图标3 H01-N015同步带轮HTPA48S2M100-B-P8.SLDPRT472.5K
24软件图标3 H01-N016同步带HTUN240S2M-100.SLDPRT168.0K
25软件图标3 H01-N017销钉MS6-15.SLDPRT198.5K
26软件图标3 H01-P001基板.SLDPRT792.0K
27软件图标3 H01-P002基板.SLDPRT752.0K
28软件图标3 H01-P003平移板.SLDPRT1003.5K
29软件图标3 H01-P004平移板.SLDPRT999.0K
30软件图标3 H01-P005滑块垫板.SLDPRT191.5K
31软件图标3 H01-P006丝母座.SLDPRT254.5K
32软件图标3 H01-P007伺服马达座.SLDPRT266.5K
33软件图标3 H01-P008伺服马达座加强肋.SLDPRT244.0K
34软件图标3 H01-P009连接接头(反牙).SLDPRT187.0K
35软件图标3 H01-P009连接接头.SLDPRT186.0K
36软件图标3 H01-P010连接杆.SLDPRT156.0K
37软件图标3 H01-P011挡块.SLDPRT182.0K
38软件图标3 H01-P012轴承座.SLDPRT202.5K
39软件图标3 H01-P013马达安装板.SLDPRT549.0K
40软件图标3 H01-P014连接板.SLDPRT327.0K
41软件图标3 H01-P015光电感应器安装板.SLDPRT206.0K
42软件图标3 H01-P016感应片.SLDPRT206.0K
43软件图标4 H02-ASSY中间搬运固定夹爪.SLDASM939.0K
44软件图标3 H02-N001导套LHFCD8(MISUMI).SLDPRT173.5K
45软件图标3 H02-N002升降气缸CDU16-30D-A93(SMC).SLDPRT252.5K
46软件图标3 H02-N003浮动接头JA15-5-080(SMC).SLDPRT173.5K
47软件图标3 H02-N004导柱固定座STHXC8(MISUMI).SLDPRT168.0K
48软件图标3 H02-N005导柱VFJT8_120_M4(MISUMI).SLDPRT137.5K
49软件图标3 H02-N006搬运气爪MHZL2-10D-Y69A(SMC).SLDPRT187.5K
50软件图标3 H02-N007管接头M-3ALU-4(SMC).SLDPRT147.5K
51软件图标3 H02-P001固定座底板.SLDPRT255.5K
52软件图标3 H02-P002固定座立板.SLDPRT238.5K
53软件图标3 H02-P003加强筋.SLDPRT218.0K
54软件图标3 H02-P004立板(对称).SLDPRT366.5K
55软件图标3 H02-P004立板.SLDPRT366.0K
56软件图标3 H02-P005升降气缸固定板.SLDPRT387.0K
57软件图标3 H02-P006加强筋.SLDPRT205.5K
58软件图标3 H02-P007升降板.SLDPRT423.5K
59软件图标3 H02-P008夹爪固定座.SLDPRT251.0K
60软件图标3 H02-P009夹爪.SLDPRT241.5K
61软件图标3 H02-P010胶垫.SLDPRT119.5K
62软件图标4 H03-ASSY中间搬运移动夹爪(前).SLDASM1.01M
63软件图标4 H03-ASSY中间搬运移动夹爪(后).SLDASM994.5K
64软件图标3 H03-N001导套LHFCD8(MISUMI).SLDPRT178.5K
65软件图标3 H03-N002升降气缸CDU16-30D-A93(SMC).SLDPRT255.5K
66软件图标3 H03-N003浮动接头JA15-5-080(SMC).SLDPRT173.5K
67软件图标3 H03-N004导柱固定座STHXC8(MISUMI).SLDPRT167.0K
68软件图标3 H03-N005导柱VFJT8_120_M4(MISUMI).SLDPRT144.0K
69软件图标3 H03-N006搬运气爪MHZL2-10D-Y69A(SMC).SLDPRT180.5K
70软件图标3 H03-N007管接头M-3ALU-4(SMC).SLDPRT154.5K
71软件图标3 H03-P001固定座底板.SLDPRT255.0K
72软件图标3 H03-P002立板(对称).SLDPRT541.5K
73软件图标3 H03-P002立板.SLDPRT534.0K
74软件图标3 H03-P003加强筋.SLDPRT287.5K
75软件图标3 H03-P004升降气缸固定板.SLDPRT378.0K
76软件图标3 H03-P005加强筋.SLDPRT217.0K
77软件图标3 H03-P006调节螺母固定板.SLDPRT237.0K
78软件图标3 H03-P007感应片.SLDPRT135.5K
79软件图标3 H03-P008升降板.SLDPRT404.5K
80软件图标3 H03-P009夹爪固定座.SLDPRT251.5K
81软件图标3 H03-P010夹爪.SLDPRT244.5K
82软件图标3 H03-P011胶垫.SLDPRT121.0K
83软件图标3 H03-P012升降板.SLDPRT400.5K
84软件图标3 H03-P013调节螺母安装块.SLDPRT211.0K
85软件图标3 H03-P014调节螺母固定板.SLDPRT230.0K
86软件图标4 H04-ASSY长产皮尼导向组件.SLDASM303.0K
87软件图标3 H04-P001导向杆.SLDPRT127.0K
88软件图标3 H04-P002支撑杆.SLDPRT214.0K
89软件图标3 H04-P003支撑杆.SLDPRT160.0K
90软件图标3 H04-P004支撑杆.SLDPRT157.0K
91软件图标3 H04-P005安装板.SLDPRT219.5K
92软件图标3 H04-P006固定座.SLDPRT287.5K
93软件图标3 H04-P007固定座.SLDPRT286.0K
94软件图标3 H04-P008固定座.SLDPRT264.5K
95软件图标3 M10-35内六角螺丝.SLDPRT134.5K
96软件图标4 M10-35带垫片内六角螺丝.SLDASM129.5K
97软件图标4 M10垫片组件.SLDASM140.5K
98软件图标3 M10平垫.SLDPRT139.0K
99软件图标3 M10弹垫.SLDPRT124.0K
100软件图标3 M6-20内六角螺丝.SLDPRT137.5K
101软件图标4 M6-20带垫片内六角螺丝.SLDASM124.5K
102软件图标4 M6垫片组件.SLDASM132.0K
103软件图标3 M6平垫.SLDPRT117.5K
104软件图标3 M6弹垫.SLDPRT123.5K
105软件图标3 M8-30内六角螺丝.SLDPRT135.0K
106软件图标3 M8-40内六角螺丝.SLDPRT133.0K
107软件图标4 M8-40带垫片内六角螺丝.SLDASM115.5K
108软件图标4 M8垫片组件.SLDASM123.5K
109软件图标3 M8平垫.SLDPRT117.0K
110软件图标3 M8弹垫.SLDPRT124.0K
111软件图标3 M8螺母.SLDPRT191.5K
