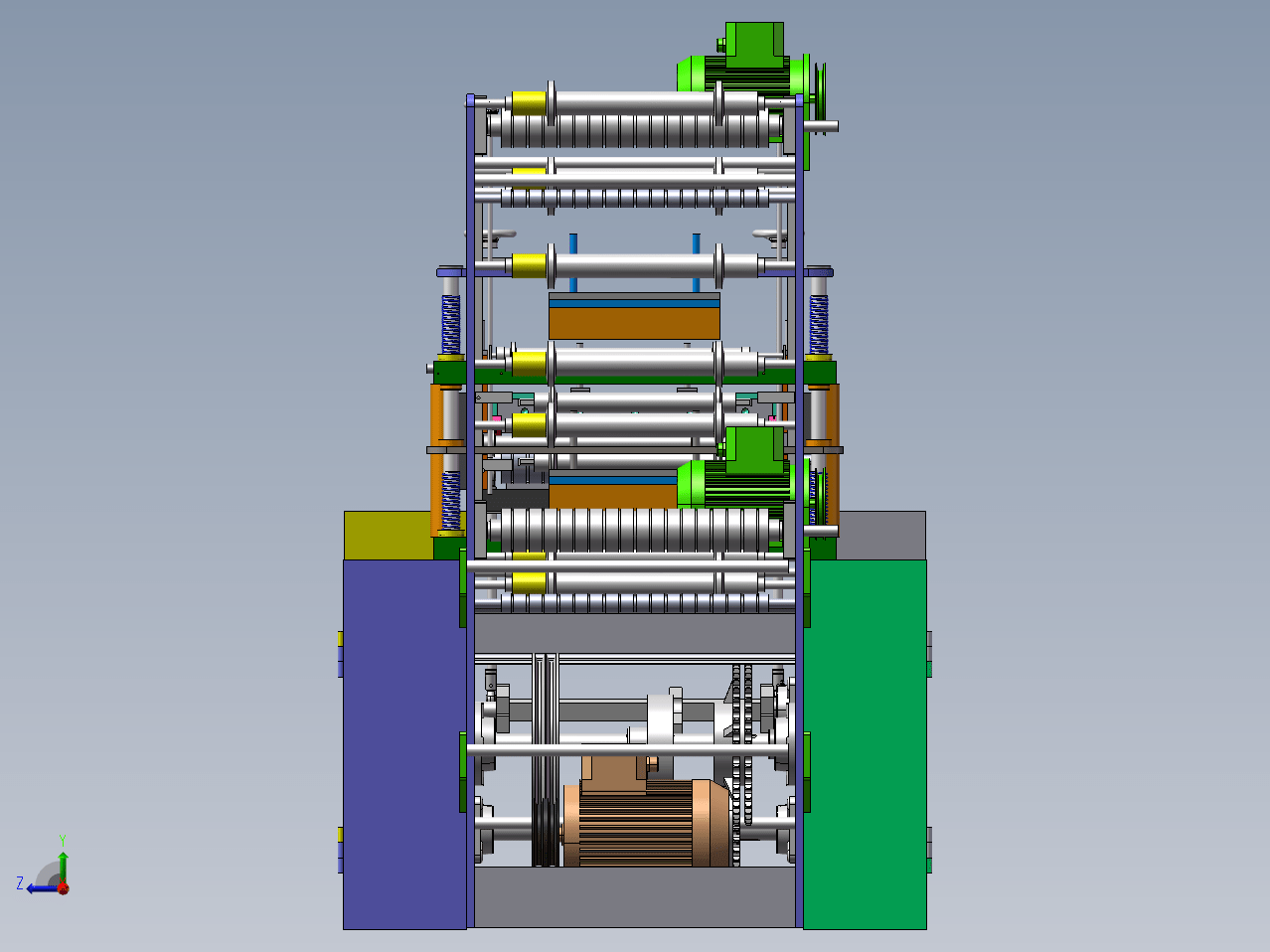

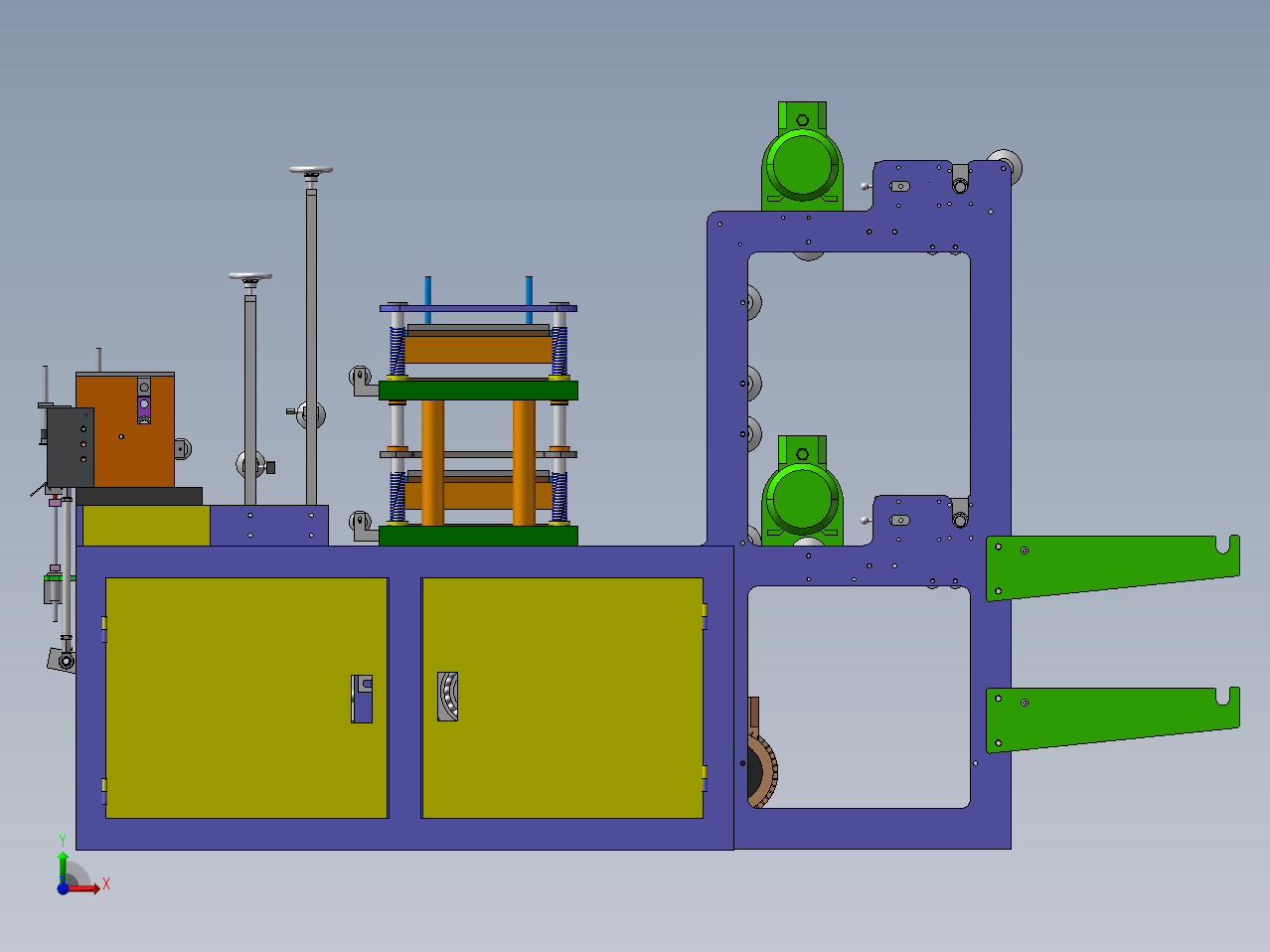

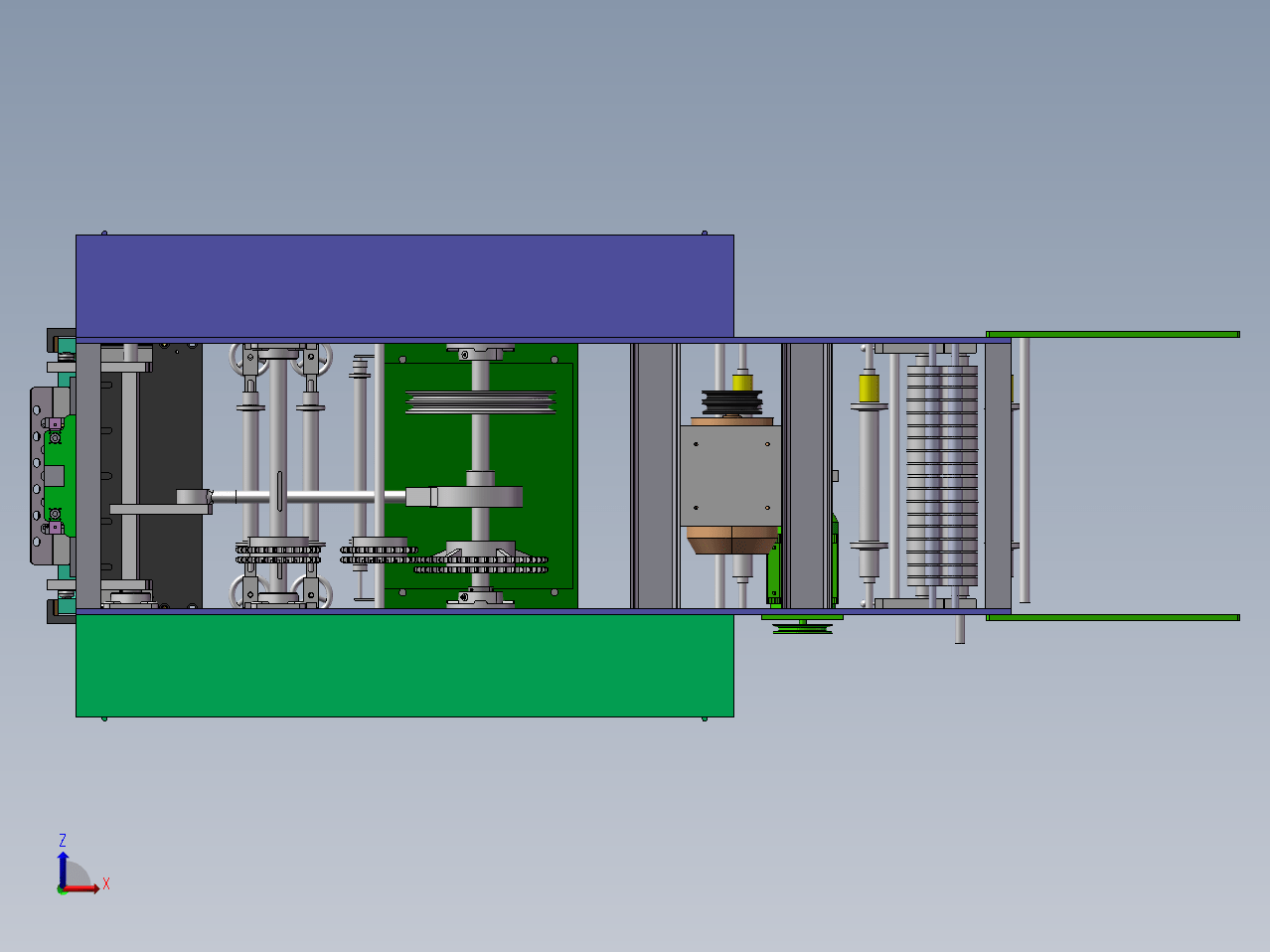

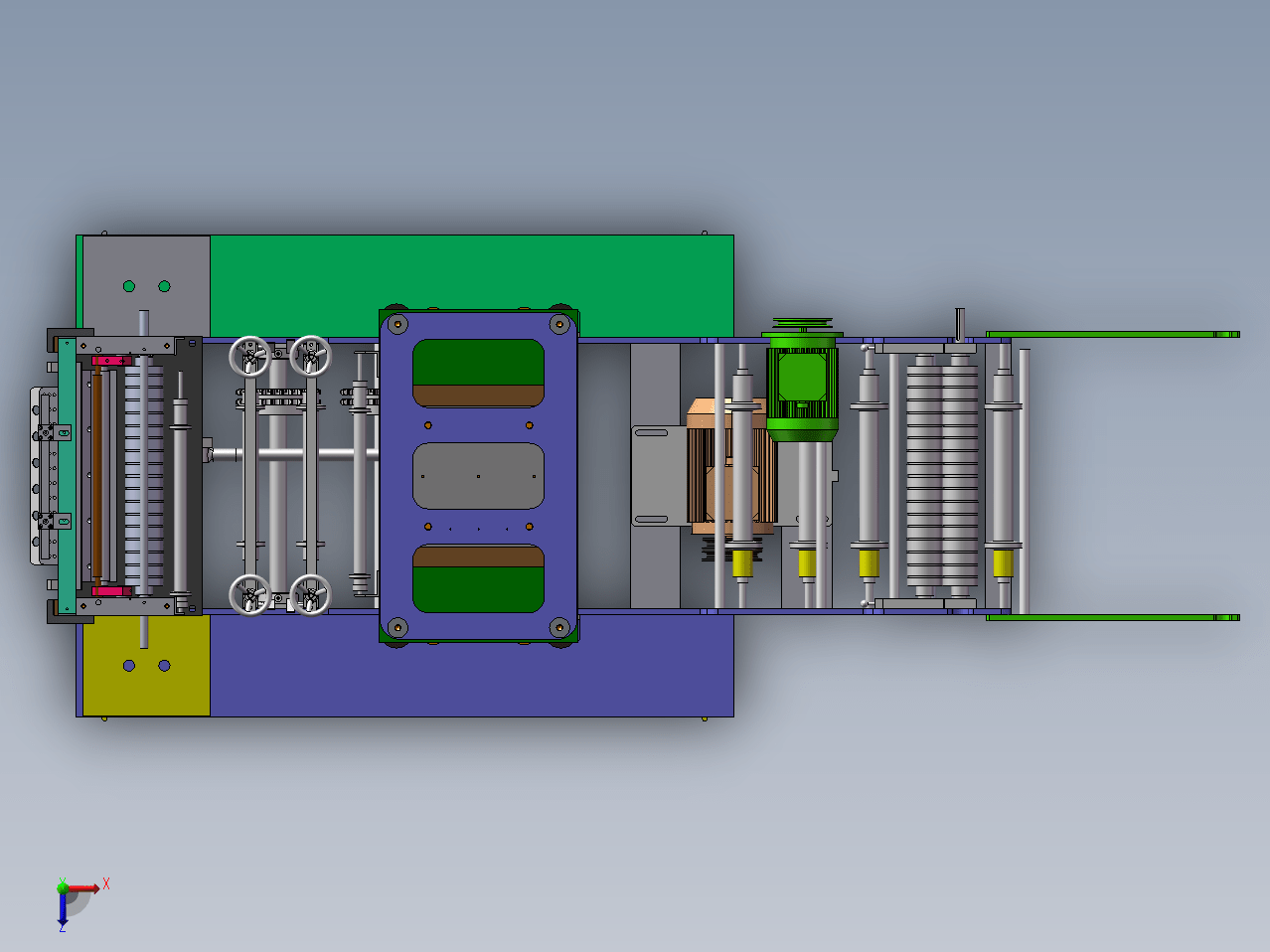

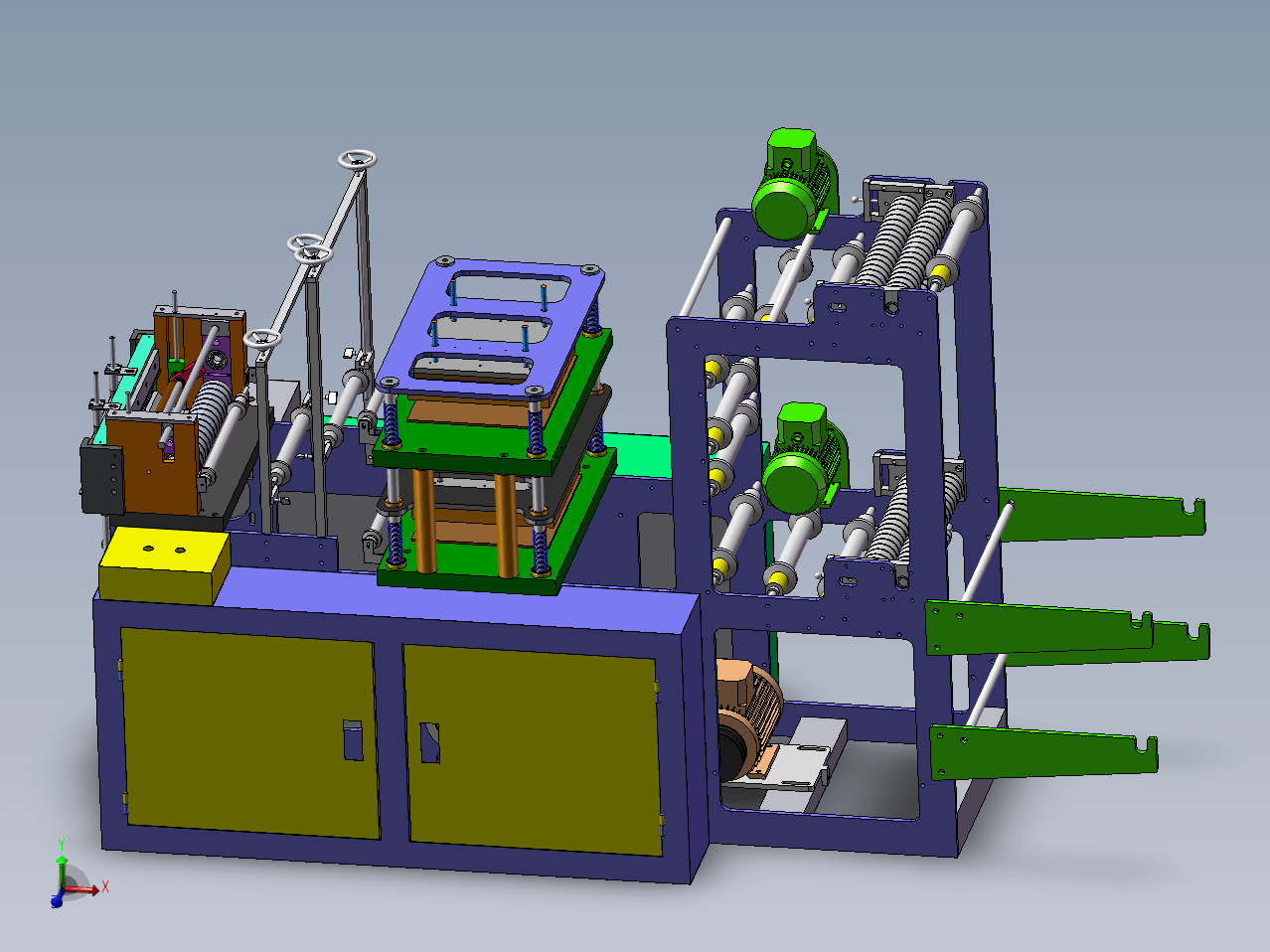

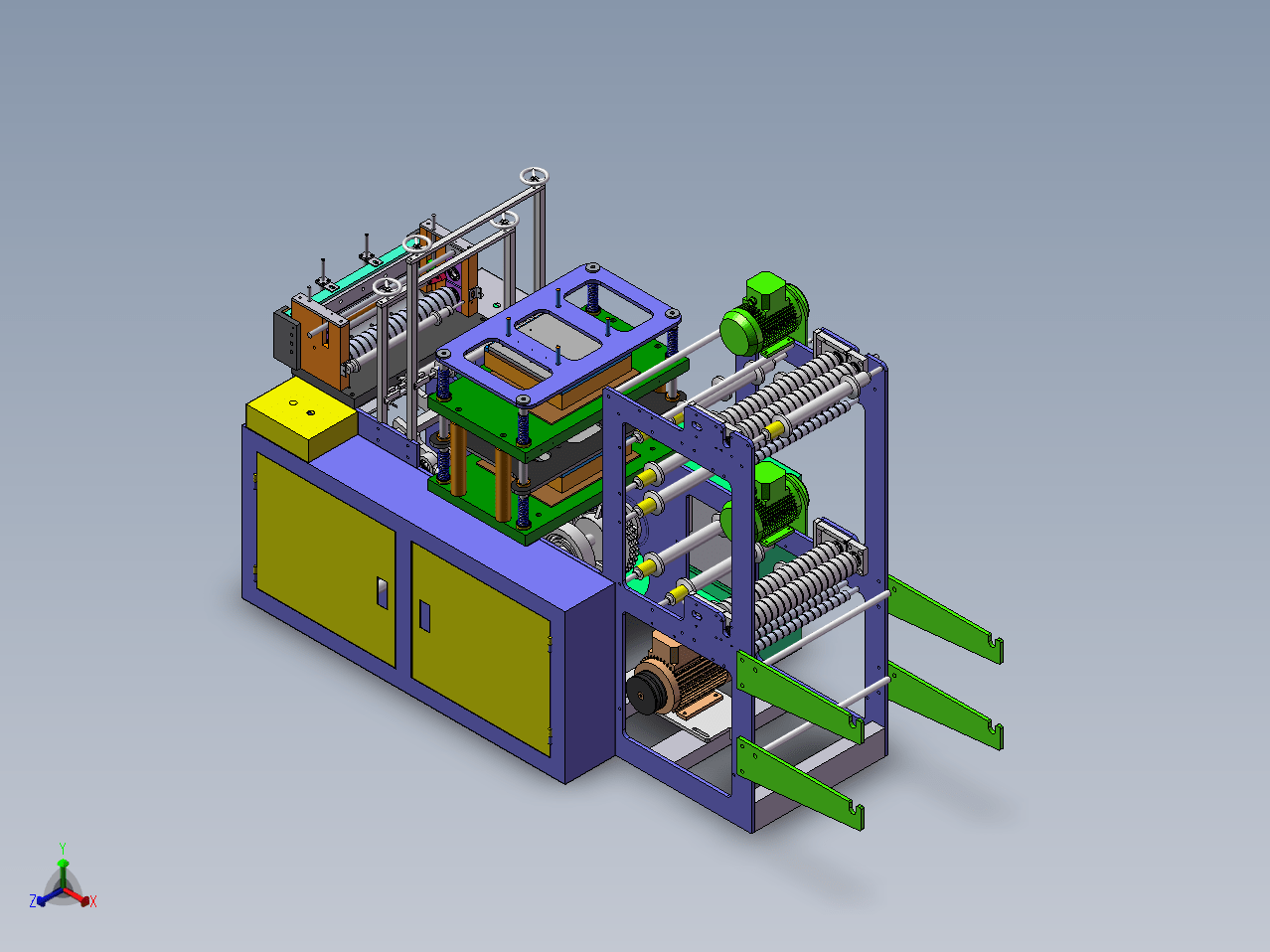

一次性手套机图纸-医用薄膜手套设备完整版
图纸描述
一次性薄膜手套机图纸生产线，在生产过程中成品与废料能人工分离，一机中需一人 操作，每分钟速度可达400多个，具有连续工作时间长、产量高、人工低的优点；整机采用微电脑控制，三相混合电机全变频技术施料，自动计数， 取代了原由的电热丝型土制设备，具有产品质量稳定、自动控制、易于操作和维护的优点，是批量生产PE、薄膜手套的理想设备。
下载需要11金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：673936
文件大小：16.41M
所需金币：11
图纸参数：可编辑，不包含特征参数
图纸分类：机械设备
图纸格式：STEP、sldprt、sldasm、x_t
软件版本：Solidworks 2016
作者
WX_201060
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  手套机.STEP | 22.03M |
| 2 |  10 线性轴承.sldprt | 54.5K |
| 3 | 22253_20340716024 张紧轮.sldprt | 291.5K |
| 4 | 22253_20340716026 小链轮.sldprt | 320.5K |
| 5 | 22253_20340716042 大链轮.sldprt | 480.5K |
| 6 |  40滚子.sldasm | 28.03K |
| 7 | 43004500 电机YE2-7124.sldprt | 246.5K |
| 8 | 43004900 电机YEJK-90L.sldprt | 241.0K |
| 9 | ASKUBAL_UCF_206.sldasm | 30.13K |
| 10 | ASKUBAL_UCF_206_3.sldprt | 105.5K |
| 11 | ASKUBAL_UCF_206_5.sldprt | 73.0K |
| 12 | ASKUBAL_UCF_206_7.sldprt | 106.0K |
| 13 | ASKUBAL_UCF_207.sldasm | 30.12K |
| 14 | ASM-000.sldasm-Part-77.sldprt | 56.0K |
| 15 | circlips for hole--type b gb(GB_CONNECTING_PIECE_RINGS_CHB 155).sldprt | 57.5K |
| 16 | circlips for shaft--type a large gb(GB_CONNECTING_PIECE_RING_RRA 82).sldprt | 60.0K |
| 17 | deep groove ball bearings gb(Rolling bearings 6000 GB 276-94).sldprt | 87.0K |
| 18 | deep groove ball bearings gb(Rolling bearings 6203 GB 276-94).sldprt | 88.0K |
| 19 | deep groove ball bearings gb(Rolling bearings 6204 GB 276-94).sldprt | 88.0K |
| 20 | deep groove ball bearings gb(Rolling bearings 6217 GB 276-94).sldprt | 104.0K |
| 21 | deep groove ball bearings gb(Rolling bearings 6300 GB 276-94).sldprt | 79.0K |
| 22 | PHSC12 关节轴承RBL 12B-1.sldasm | 29.62K |
| 23 | PHSC12 关节轴承RBL 12B-2.sldasm | 29.84K |
| 24 | PHSC12 关节轴承RBL 12B-3.sldasm | 29.84K |
| 25 | PHSC12 关节轴承RBL 12B.sldasm | 30.17K |
| 26 | STJ-00-01 动模-上板.sldprt | 77.0K |
| 27 | STJ-00-02 动模-下板.sldprt | 90.0K |
| 28 | STJ-00-03 动模-导柱上.sldprt | 59.0K |
| 29 | STJ-00-04 动模-导柱下.sldprt | 58.0K |
| 30 | STJ-00-05 动模-隔热板.sldprt | 59.0K |
| 31 | STJ-00-06 动模-隔热板上板.sldprt | 59.0K |
| 32 | STJ-00-07 动模-模具高度调节螺杆.sldprt | 57.0K |
| 33 | STJ-00-07-01 动模-模具高度调节螺杆-短.sldprt | 56.5K |
| 34 | STJ-00-08 动模-模具.sldprt | 60.0K |
| 35 | STJ-00-09 动模-导柱压板.sldprt | 55.0K |
| 36 | STJ-00-10 动模-隔热板挡块.sldprt | 56.0K |
| 37 | STJ-00-11 动模-润滑油盘.sldprt | 55.5K |
| 38 | STJ-01-01 定模-上板.sldprt | 74.5K |
| 39 | STJ-01-02 定模-下板.sldprt | 77.5K |
| 40 | STJ-01-03 定模-支撑柱.sldprt | 55.0K |
| 41 | STJ-01-04 定模-硅胶垫.sldprt | 56.0K |
| 42 | STJ-01-05 定模-铜套.sldprt | 58.0K |
| 43 | STJ-01-06 定模-小胶辊组件.sldprt | 61.0K |
| 44 | STJ-01-07 定模-小胶辊支架右.sldprt | 63.5K |
| 45 | STJ-01-08 定模-小胶辊支架左.sldprt | 63.5K |
| 46 | STJ-01-09 定模-铜套油封.sldprt | 56.0K |
| 47 | STJ-01-10 定模-弹簧.sldprt | 133.0K |
| 48 | STJ-0102 模具组件(默认-_flexible1).sldasm | 49.89K |
| 49 | STJ-02 切断部分.sldasm | 46.16K |
| 50 | STJ-02-01 左定位板.sldprt | 64.5K |
| 51 | STJ-02-02 右定位板.sldprt | 65.5K |
| 52 | STJ-02-03 底座板.sldprt | 73.0K |
| 53 | STJ-02-06 大滑块(下滑块).sldprt | 57.5K |
| 54 | STJ-02-06 大滑块(默认).sldprt | 58.0K |
| 55 | STJ-02-07 下摆动轴.sldprt | 55.5K |
| 56 | STJ-02-08 小滑块.sldprt | 56.5K |
| 57 | STJ-02-09 摆动杆.sldprt | 57.5K |
| 58 | STJ-02-10 摆动杆垫片.sldprt | 54.5K |
| 59 | STJ-02-11 上压块.sldprt | 55.5K |
| 60 | STJ-02-12 切刀固定座.sldprt | 62.0K |
| 61 | STJ-02-13 压板.sldprt | 57.0K |
| 62 | STJ-02-14 下摆动轴.sldprt | 55.5K |
| 63 | STJ-02-15 压轴.sldprt | 55.5K |
| 64 | STJ-02-16 镶刀座.sldprt | 79.5K |
| 65 | STJ-02-17 导轨板.sldprt | 57.5K |
| 66 | STJ-02-18 切刀.sldprt | 58.0K |
| 67 | STJ-02-21 35主传动轴.sldprt | 60.5K |
| 68 | STJ-03 框架.sldasm | 30.06K |
| 69 | STJ-03-01 大立板.sldprt | 194.5K |
| 70 | STJ-03-01托料板.sldprt | 60.0K |
| 71 | STJ-03-02切刀方轴.sldprt | 56.0K |
| 72 | STJ-03-04供料电机安装板.sldprt | 60.0K |
| 73 | STJ-03-06电源按钮护罩.sldprt | 59.0K |
| 74 | STJ-03-08左侧门.sldprt | 63.0K |
| 75 | STJ-03-09右侧门.sldprt | 63.0K |
| 76 | STJ-03-10刀架拉杆（关节轴承RBL 12B配用）.sldprt | 55.0K |
| 77 | STJ-03-11-01前侧机体护罩1.sldprt | 93.5K |
| 78 | STJ-03-11前侧机体护罩.sldprt | 90.0K |
| 79 | STJ-03-13 切刀动力轴联轴器外壳.sldprt | 62.0K |
| 80 | STJ-04 串针部分.sldasm | 34.47K |
| 81 | STJ-04-01 手轮架-调整螺钉.sldprt | 59.0K |
| 82 | STJ-04-02 手轮架-调整块-左.sldprt | 61.5K |
| 83 | STJ-04-03 手轮架-调整块-右.sldprt | 61.5K |
| 84 | STJ-04-04 手轮架-胶辊组件.sldprt | 64.5K |
| 85 | STJ-04-05 手轮架-手轮.sldprt | 93.5K |
| 86 | STJ-04-06 手轮架-长立柱.sldprt | 58.0K |
| 87 | STJ-04-07 手轮架-横杆.sldprt | 58.0K |
| 88 | STJ-04-08 手轮架-短立柱.sldprt | 58.0K |
| 89 | STJ-04-09 手轮架-长螺柱.sldprt | 54.5K |
| 90 | STJ-04-10 手轮架-短螺柱.sldprt | 54.5K |
| 91 | STJ-05-02 供料模块-大胶辊.sldprt | 62.0K |
| 92 | STJ-05-04 供料模块-后放料被动胶辊.sldprt | 69.5K |
| 93 | STJ-05-05 供料模块-后放料主动胶辊.sldprt | 72.0K |
| 94 | STJ-05-07 供料模块-前出料主动胶辊.sldprt | 71.5K |
| 95 | STJ-05-08 供料模块-后放料胶辊可调轴承座.sldprt | 58.5K |
| 96 | STJ-05-09 供料模块-后放料胶辊轴承座.sldprt | 58.5K |
| 97 | STJ-05-10 供料模块-后放料胶辊轴承座压板.sldprt | 56.5K |
| 98 | STJ-05-11 供料模块-后放料胶辊调节螺杆.sldprt | 54.0K |
| 99 | STJ-05-12 供料模块-后放料胶辊调节螺杆座.sldprt | 56.0K |
| 100 | STJ-05-13 供料模块-大带轮.sldprt | 58.0K |
| 101 | STJ-05-14 供料模块-后放料从动辊.sldprt | 69.0K |
| 102 | STJ-06-02 模具动力-电机底板.sldprt | 73.5K |
| 103 | STJ-06-03 模具动力-滑板.sldprt | 68.0K |
| 104 | STJ-06-04 模具动力-外轴套.sldprt | 63.0K |
| 105 | STJ-06-05 模具动力-导柱连接块.sldprt | 59.5K |
| 106 | STJ-06-06 模具动力-滑板轴套连接块.sldprt | 61.5K |
| 107 | STJ-06-07 模具动力-端部偏心套.sldprt | 61.0K |
| 108 | STJ-06-08 模具动力-中部偏心套.sldprt | 61.5K |
| 109 | STJ-06-09 模具动力-中部偏心套外轴套.sldprt | 61.0K |
| 110 | STJ-07-01 切刀动力-P型块.sldprt | 62.5K |
| 111 | STJ-08-01 切刀底板与框架连接角钢1(默认_按加工_).sldprt | 63.5K |
| 112 | STJ-08-02 切刀底板与框架连接角钢2(默认_按加工_).sldprt | 63.5K |
| 113 | STJ-08-05 刀架动力传动轴D25.sldprt | 55.5K |
| 114 | _503739_b.sldprt | 96.0K |
| 115 | _503739_i.sldprt | 105.0K |
| 116 | _503739_n.sldprt | 73.0K |
| 117 | _C_PHSC12_b.sldprt | 82.0K |
| 118 | _C_PHSC12_be.sldprt | 59.0K |
| 119 | 复件 零件26^STJ 总装配体.sldprt | 63.0K |
| 120 | 大带轮.sldprt | 139.5K |
| 121 | 手套机.SLDASM | 5.42M |
| 122 | 零件10^STJ-04 串针部分.sldprt | 77.0K |
| 123 | 零件11^STJ-04 串针部分.sldprt | 58.5K |
| 124 | 零件12^STJ-04 串针部分.sldprt | 54.5K |
| 125 | 零件13^STJ-04 串针部分.sldprt | 54.5K |
| 126 | 零件14^STJ-04 串针部分.sldprt | 58.0K |
| 127 | 零件15^STJ-04 串针部分.sldprt | 54.5K |
| 128 | 零件16^STJ-02 切断部分.sldprt | 54.0K |
| 129 | 零件16^STJ-04 串针部分.sldprt | 58.0K |
| 130 | 零件17^STJ-02 切断部分.sldprt | 58.0K |
| 131 | 零件17^STJ-04 串针部分.sldprt | 54.5K |
| 132 | 零件18^STJ-04 串针部分.sldprt | 58.0K |
| 133 | 零件19^STJ-04 串针部分.sldprt | 54.0K |
| 134 | 零件1^STJ 总装配体.sldprt | 56.0K |
| 135 | 零件1^STJ-03 框架(默认_按加工_).sldprt | 85.5K |
| 136 | 零件25^STJ-04 串针部分.sldprt | 55.5K |
| 137 | 零件2^STJ 总装配体(默认_按加工_).sldprt | 60.0K |
| 138 | 零件2^STJ-02 切断部分.sldprt | 76.0K |
| 139 | 零件3^STJ-02 切断部分.sldprt | 56.0K |
| 140 | 零件4^STJ-02 切断部分.sldprt | 54.5K |
| 141 | 零件5^STJ-02 切断部分.sldprt | 54.5K |
| 142 | 零件6^STJ-02 切断部分.sldprt | 66.5K |
| 143 | 零件7^STJ-02 切断部分.sldprt | 58.5K |
| 144 | 零件8^STJ-02 切断部分.sldprt | 57.0K |
| 145 | 零件9^STJ-02 切断部分.sldprt | 58.0K |
| 146 | 手套机.x_t | 9.93M |
