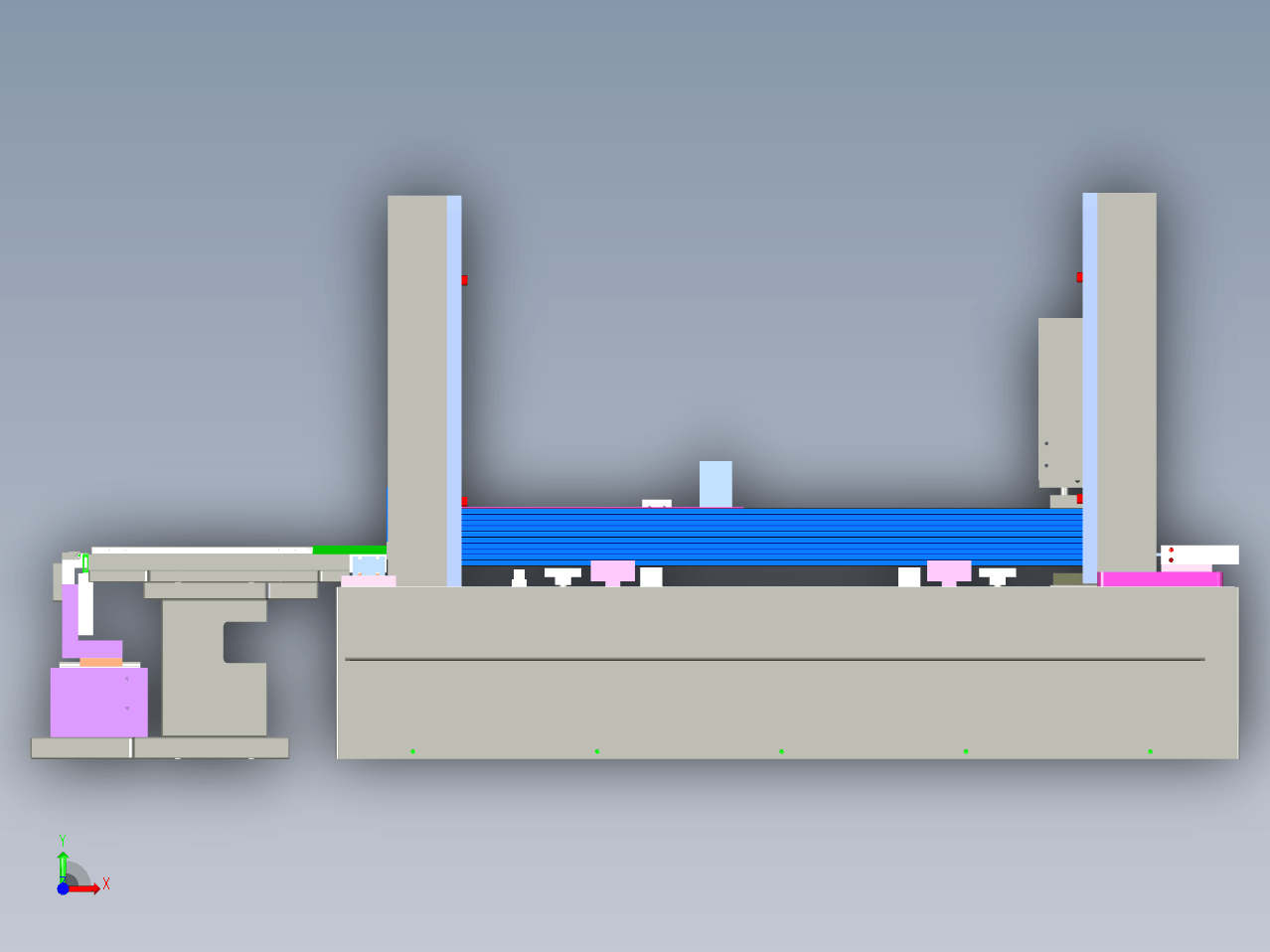

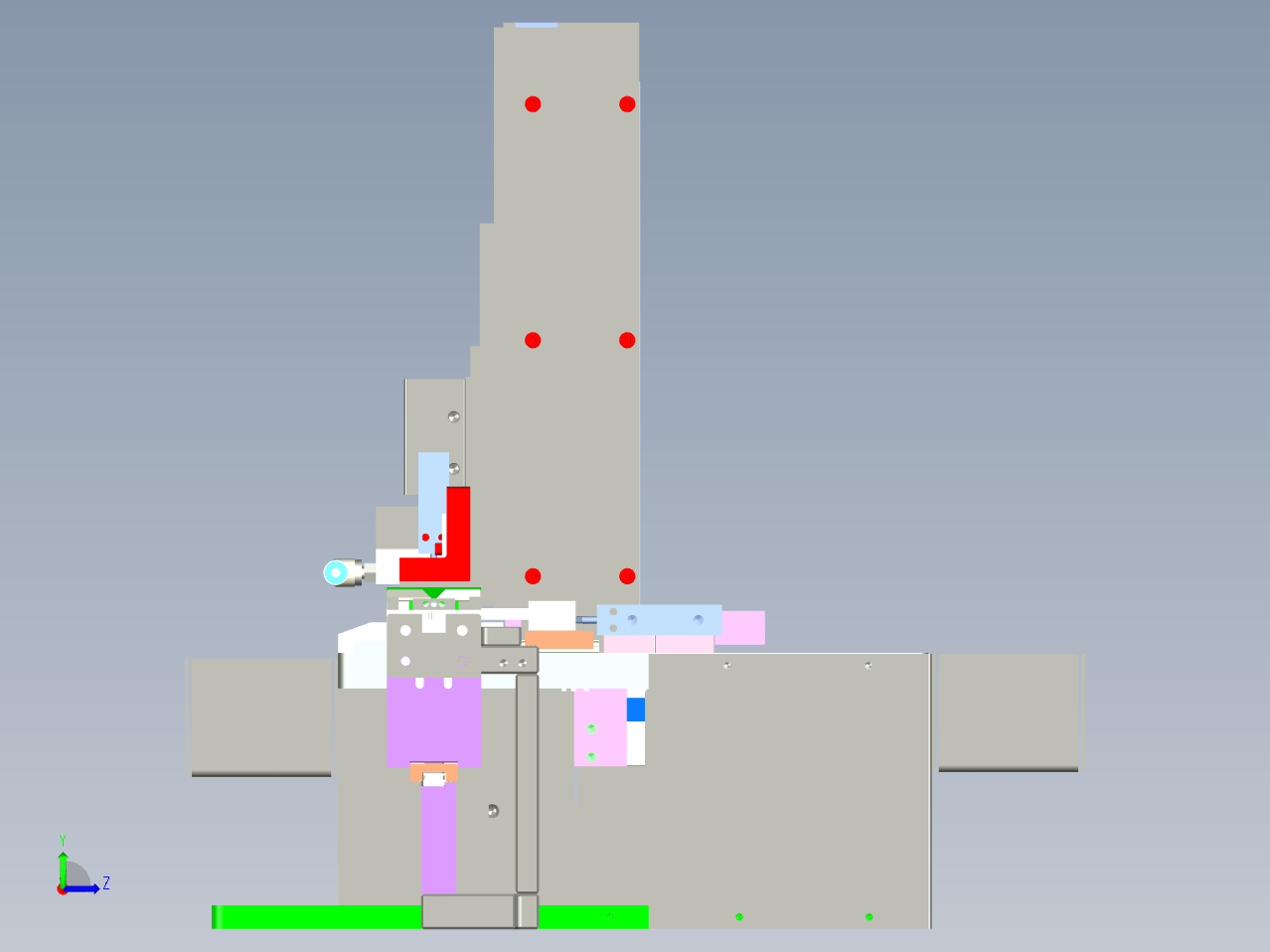

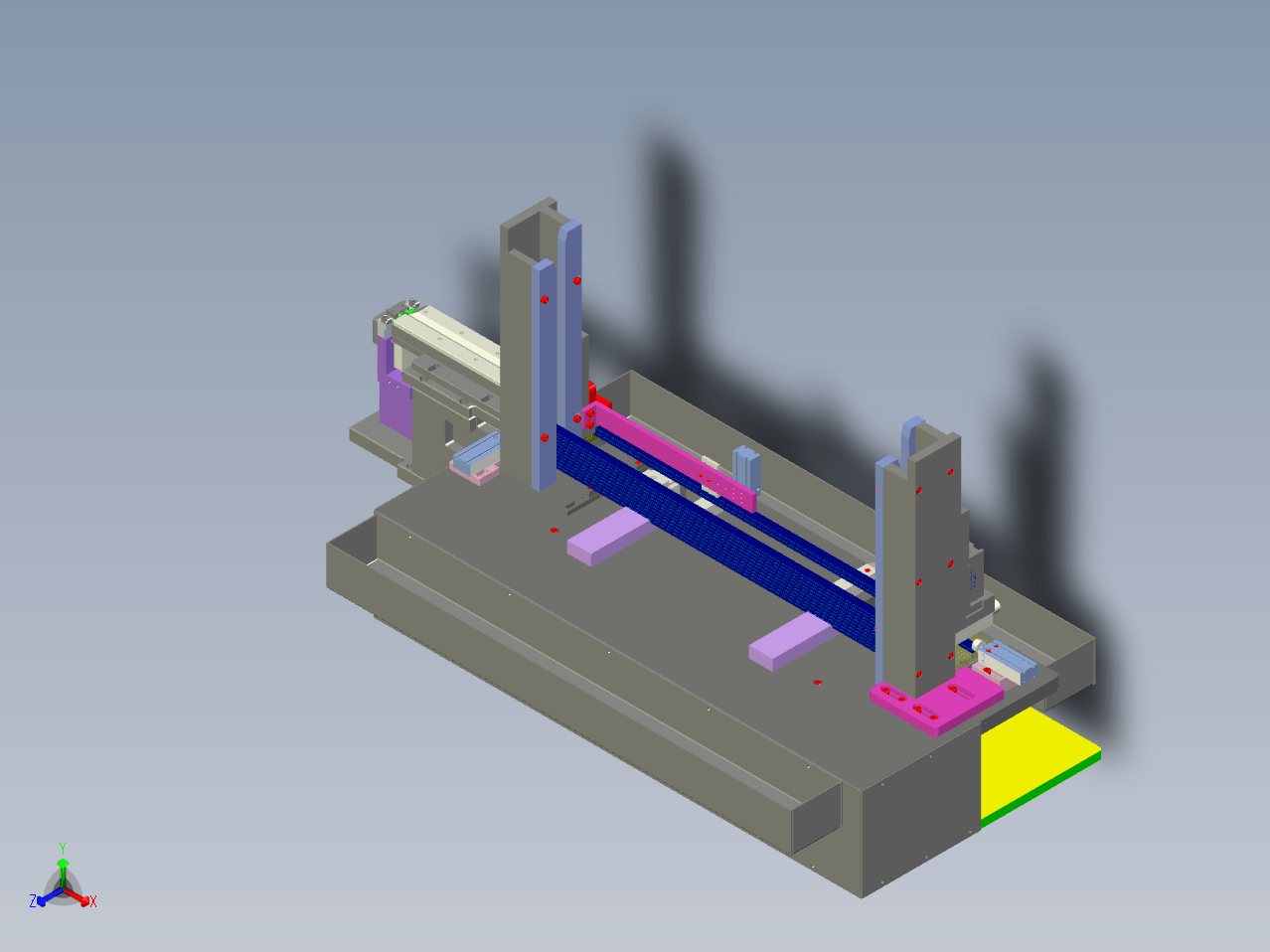

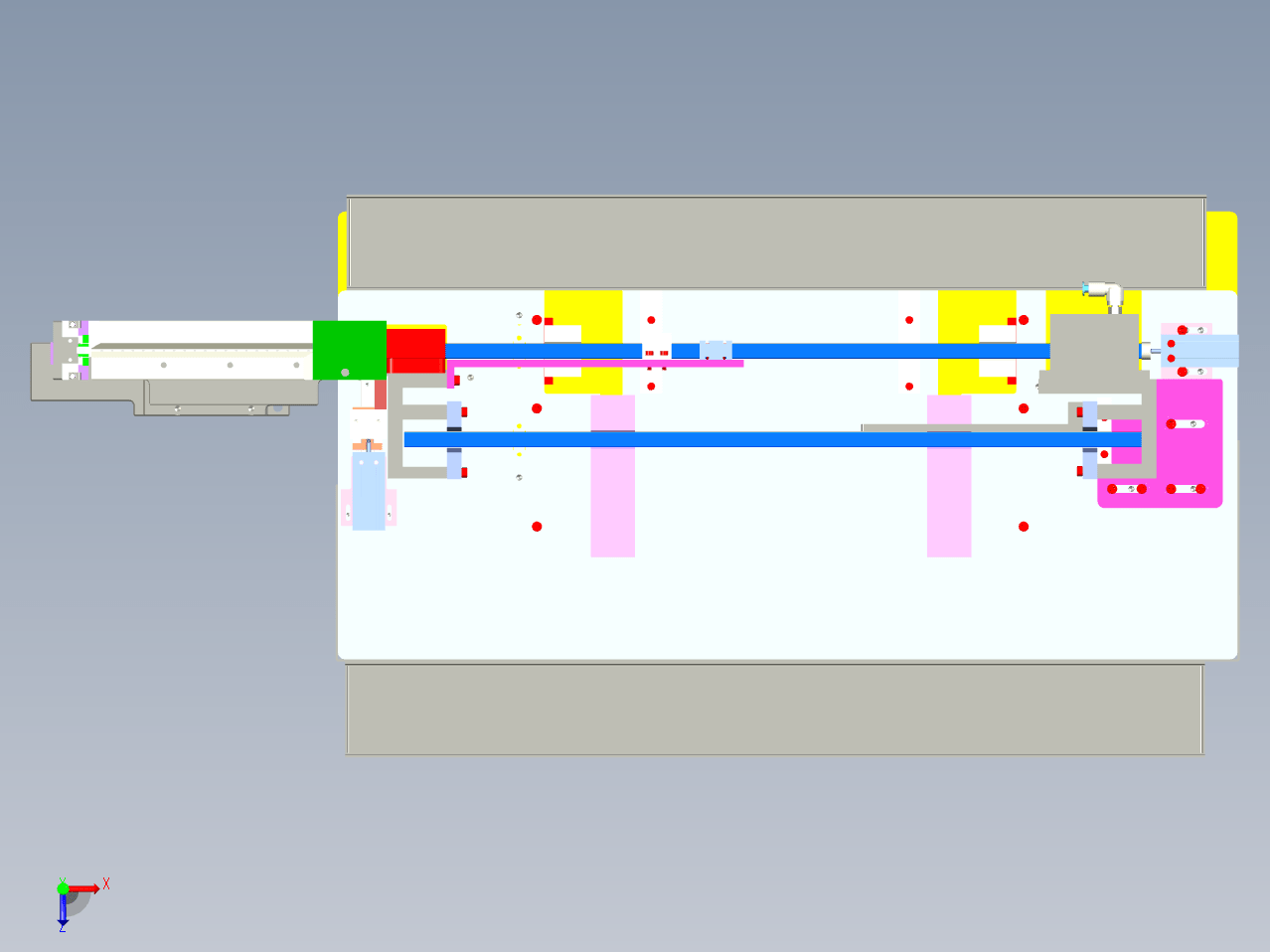

这是一套用于管装叠料的结构图，一叠来料为PVC管的，管装电子元件通过叠加的方式把管一次性放入设备中进行自动上料，当检测到有管时底的分料气缸便一管料推出到分料位也就前面的直振送料口处，头上的小气缸把管装的料顶一下顶入到直振轨道口中，管中的上下气缸夹紧管后开始吹气和直振送料到轨道中，当一管料送完后，气缸回位空管自动掉下，另一个料再次推出时，便把前一管空客推的料盒中。

SMD叠料机、自动管装叠料分料机构
首页>图纸库>机械设备>自动化设备2024-09-20报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
52
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
这是一套用于管装叠料的结构图，一叠来料为PVC管的，管装电子元件通过叠加的方式把管一次性放入设备中进行自动上料，当检测到有管时底的分料气缸便一管料推出到分料位也就前面的直振送料口处，头上的小气缸把管装的料顶一下顶入到直振轨道口中，管中的上下气缸夹紧管后开始吹气和直振送料到轨道中，当一管料送完后，气缸回位空管自动掉下，另一个料再次推出时，便把前一管空客推的料盒中。
下载需要30金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：673933
文件大小：17.08M
所需金币：30
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：asm、prt
软件版本：ProE/Creo
作者
小明的小李
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
