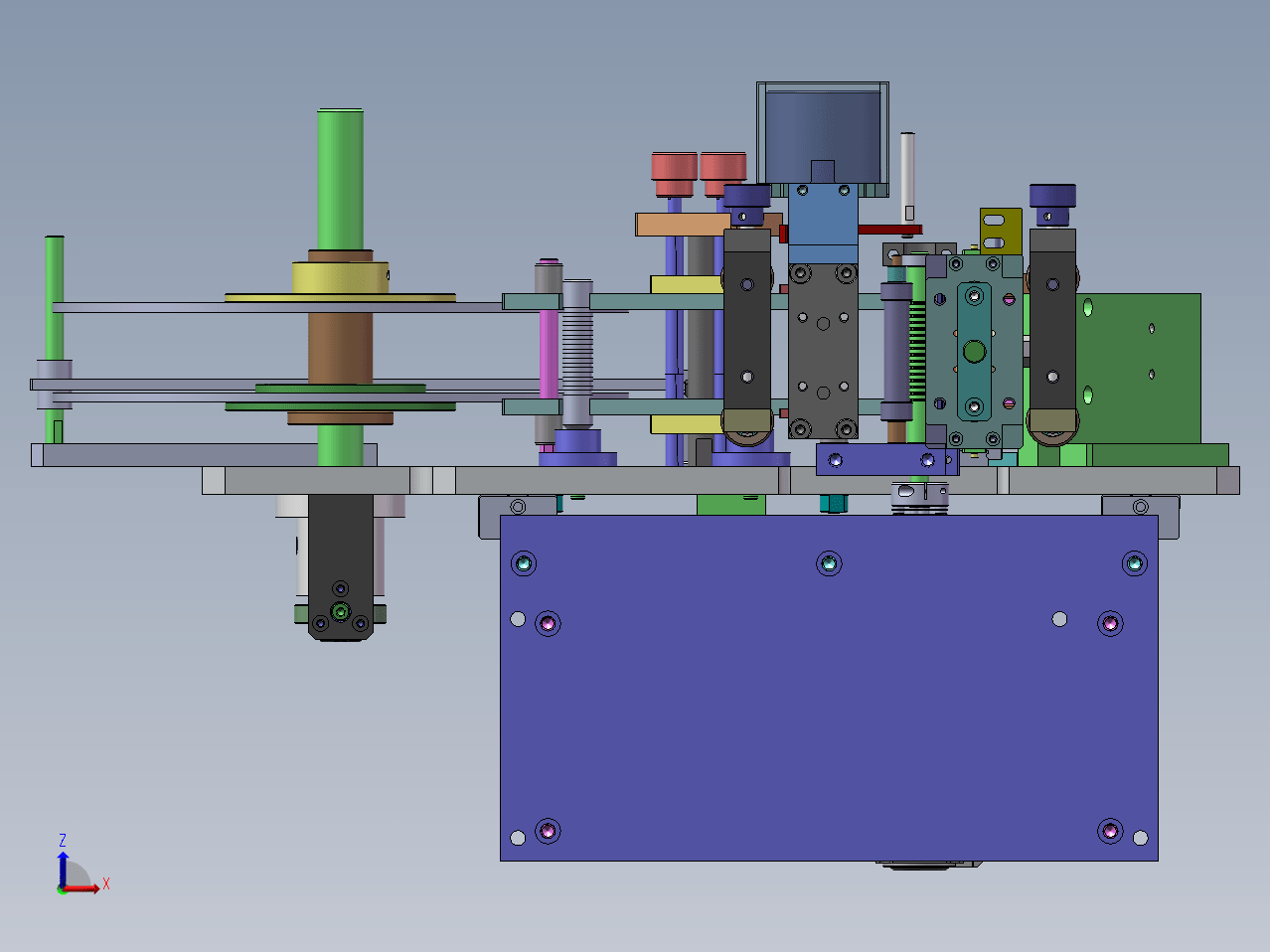

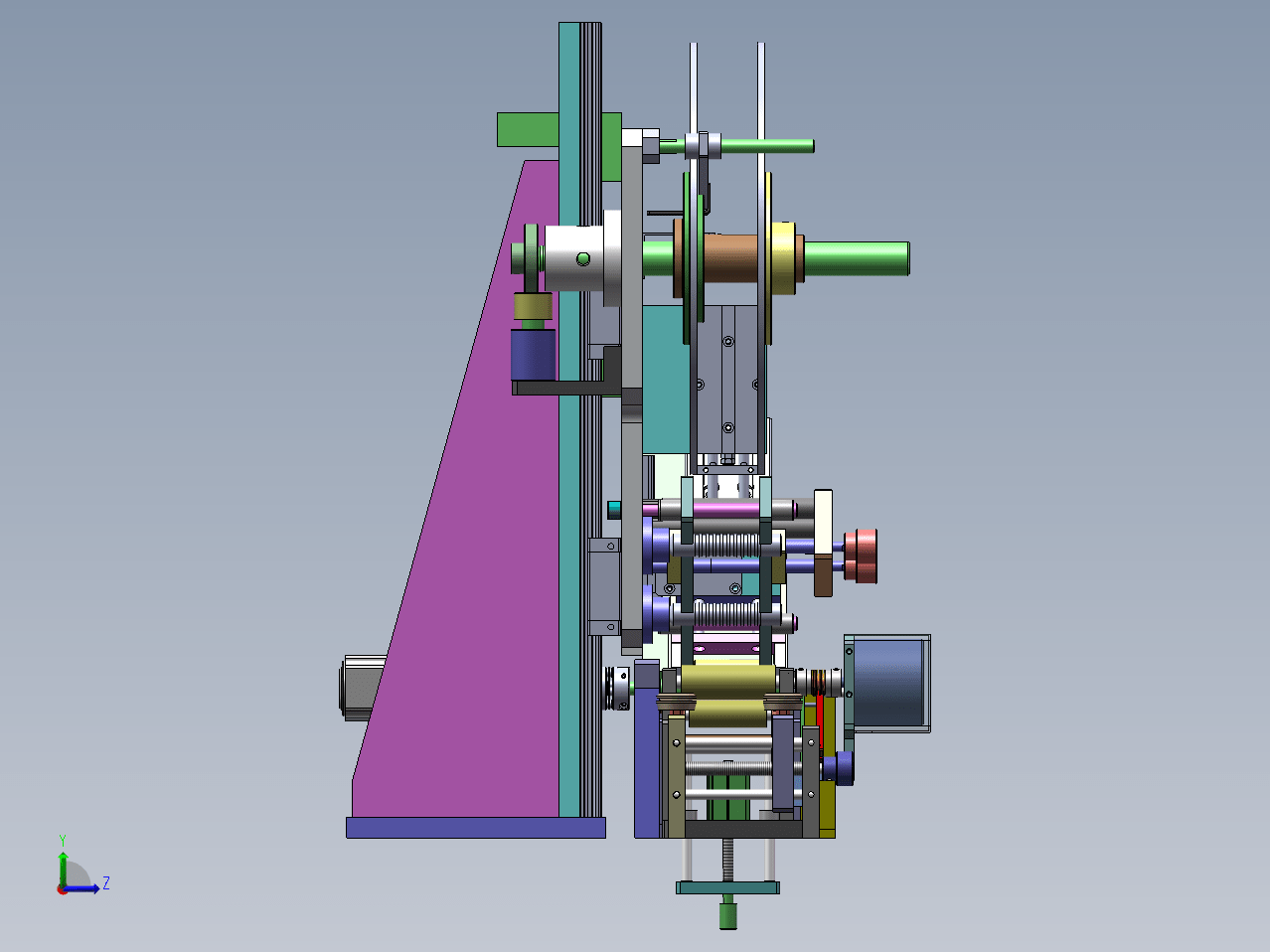

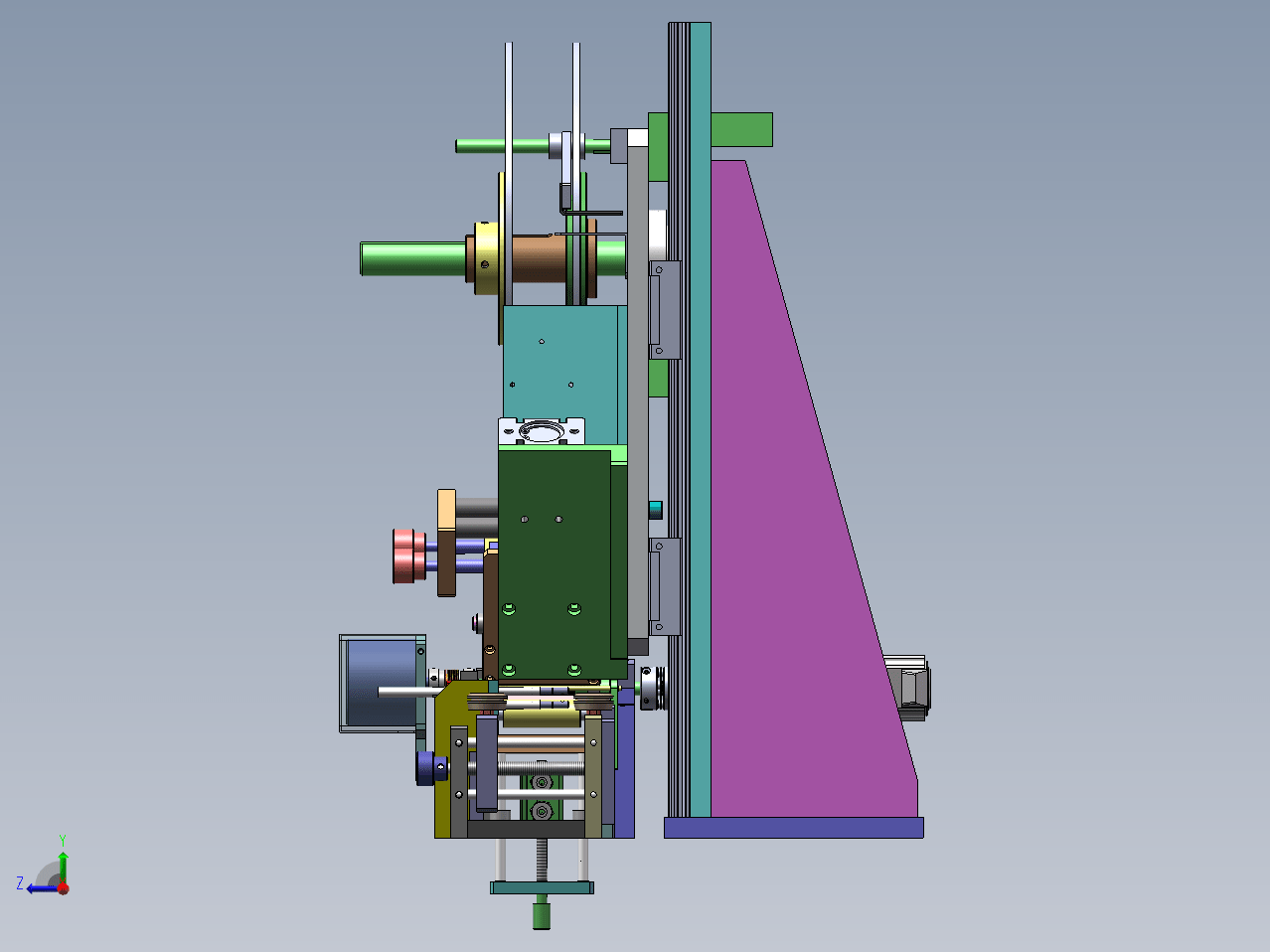

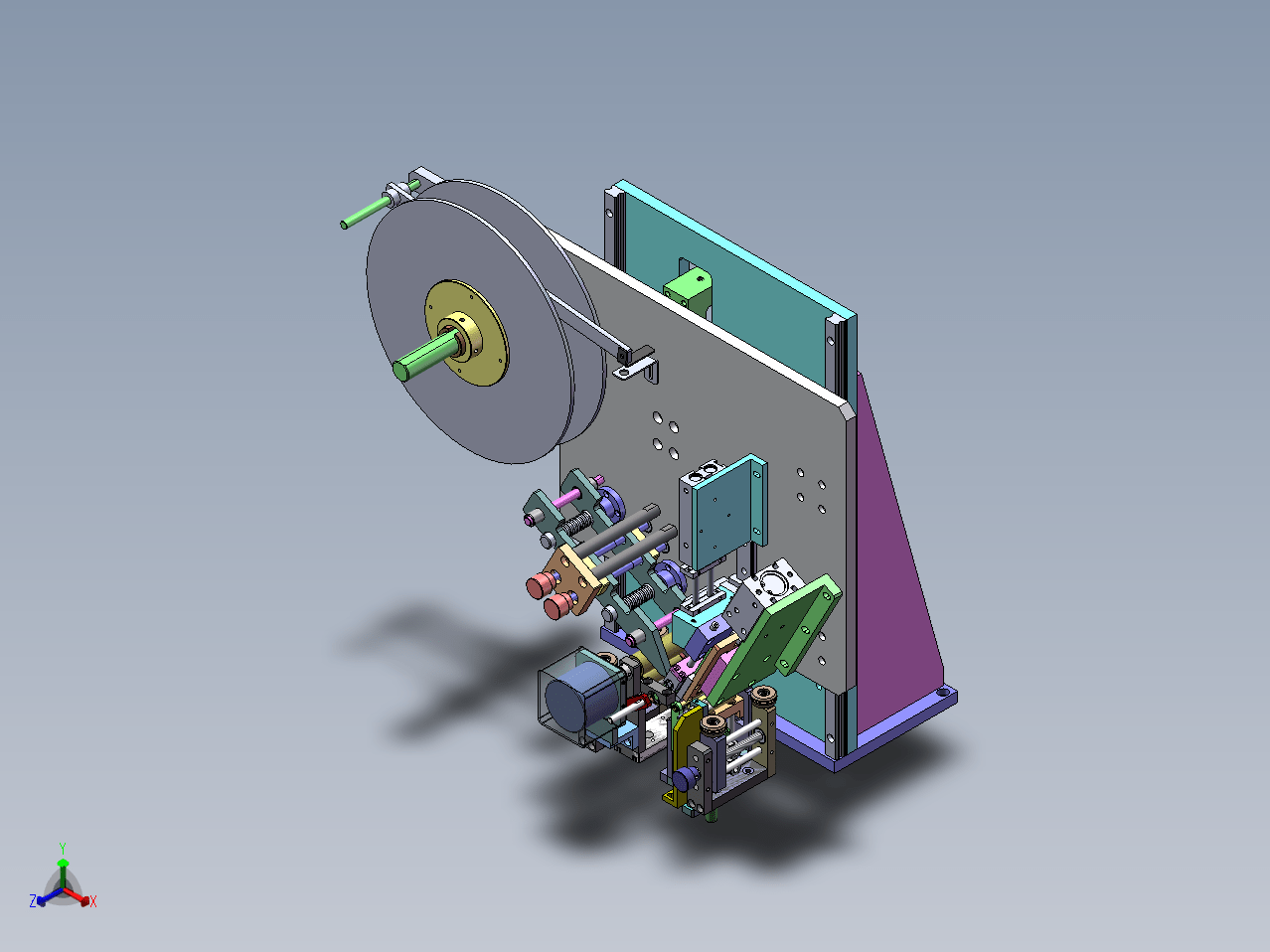

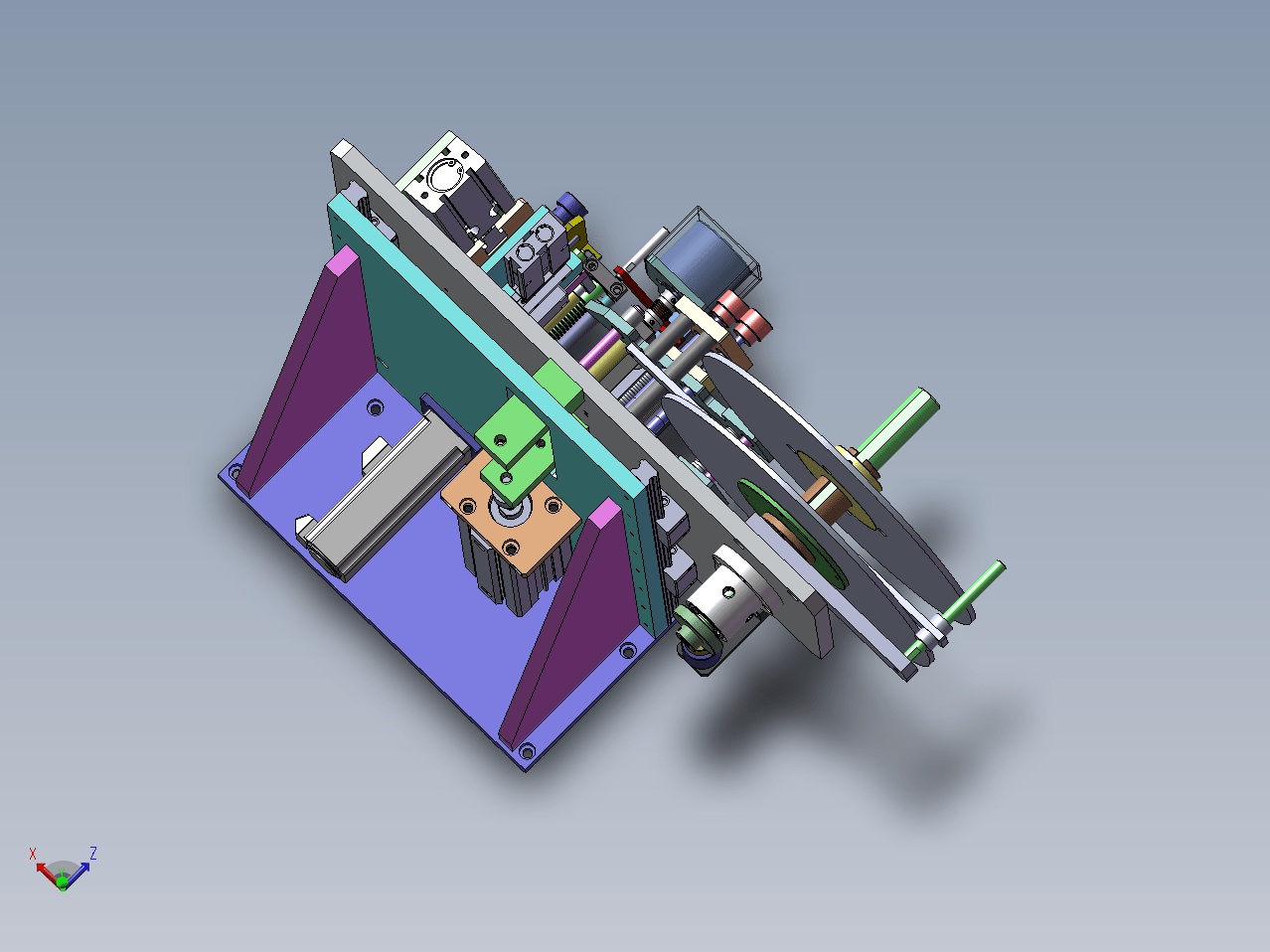

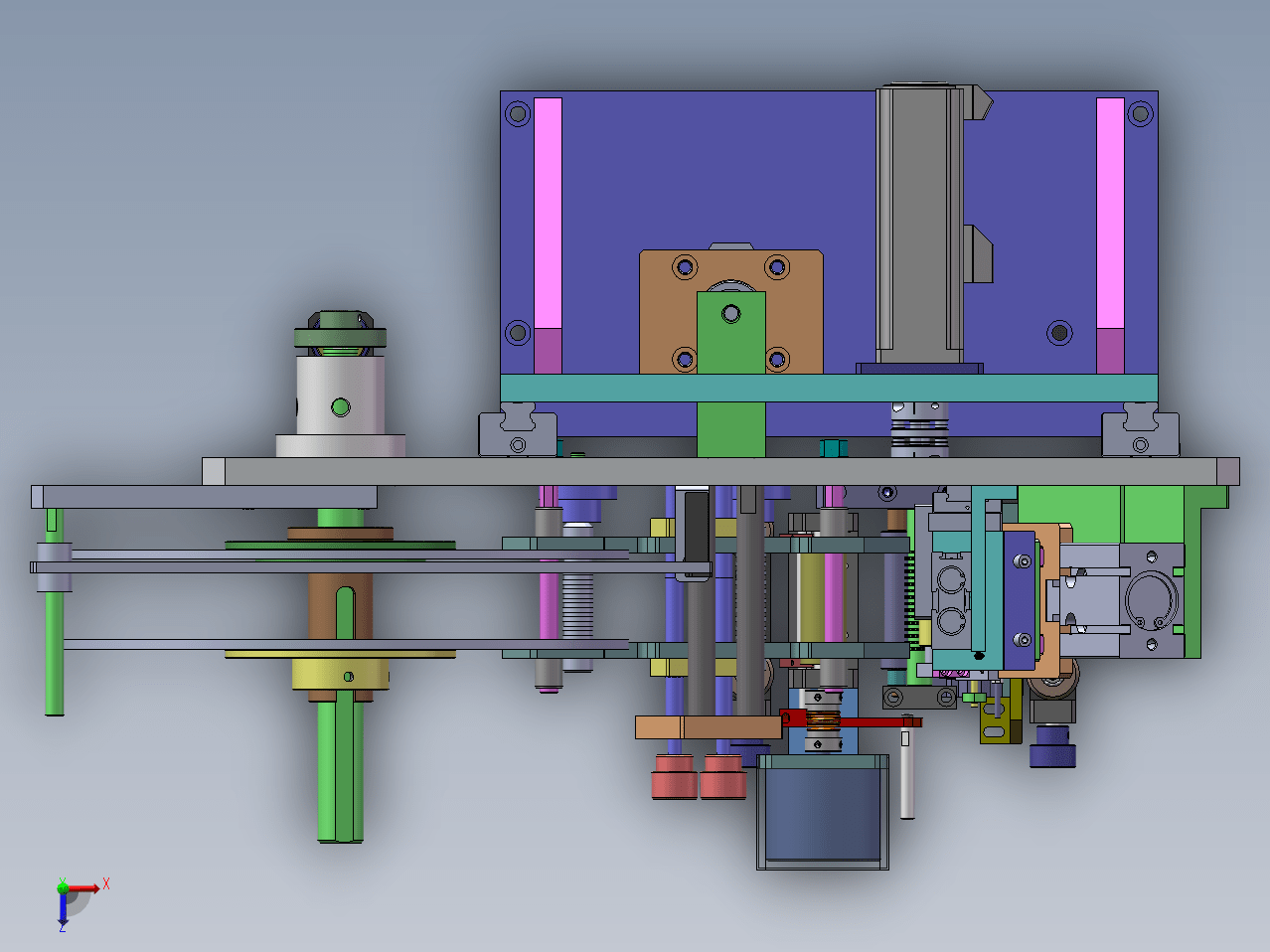

贴双面胶纸机结构图-贴透明高温胶双面贴设计一套自动贴双面胶高温胶纸机结构图，这个是完整套的一套贴双面胶机的，上胶纸和送胶纸及贴胶和切刀部分结构图，设备主要是架在机台对需要贴双面胶或者其它透明和高温胶之类的产进行自动化作业，前面的圆形卡盘是用来卡住的胶纸，它可以适用大小不同的胶带，现在这套结构正用于FFC和FPC软排上所贴双面胶，贴完后自动切断从面达到无人化作业。
