半自动热辣机
图纸描述

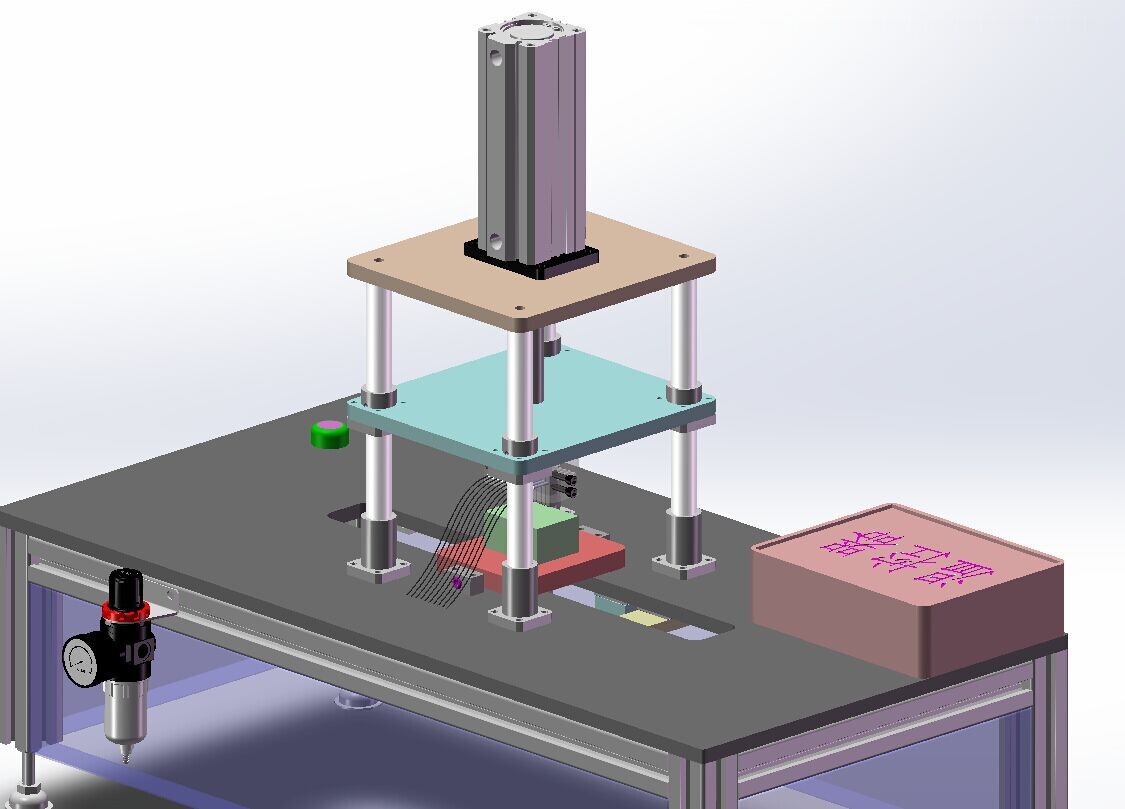

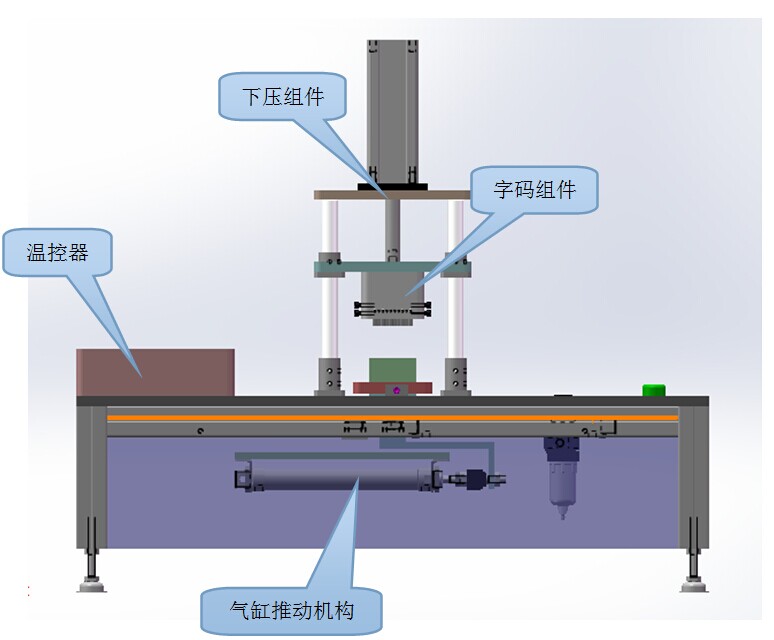

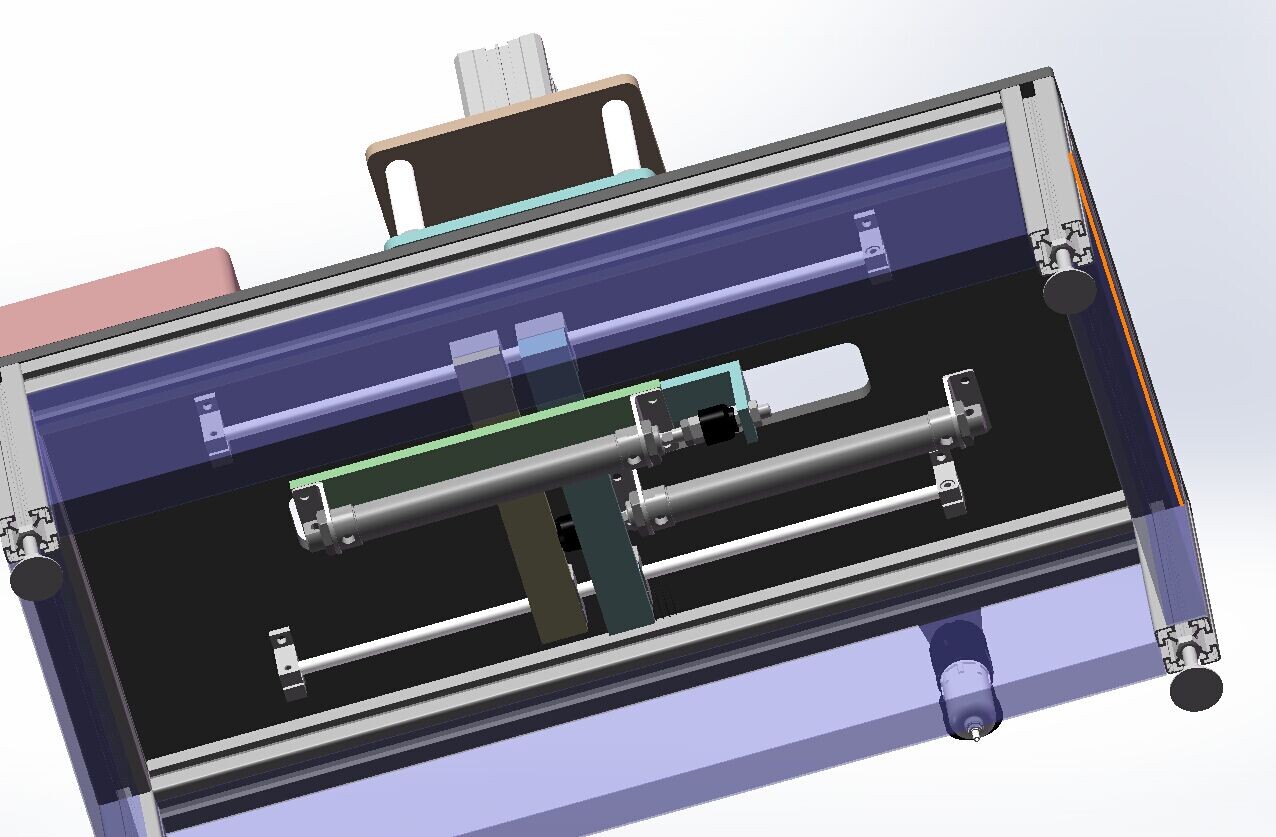

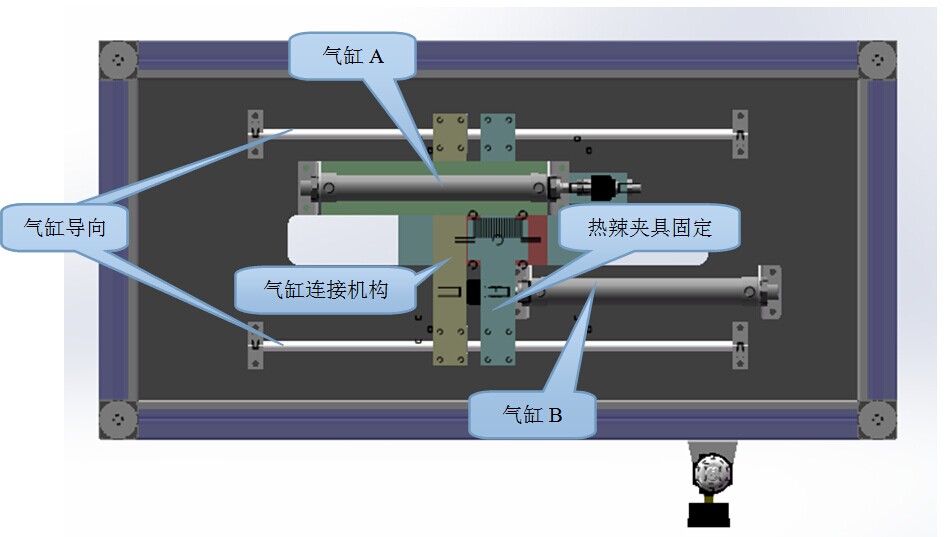

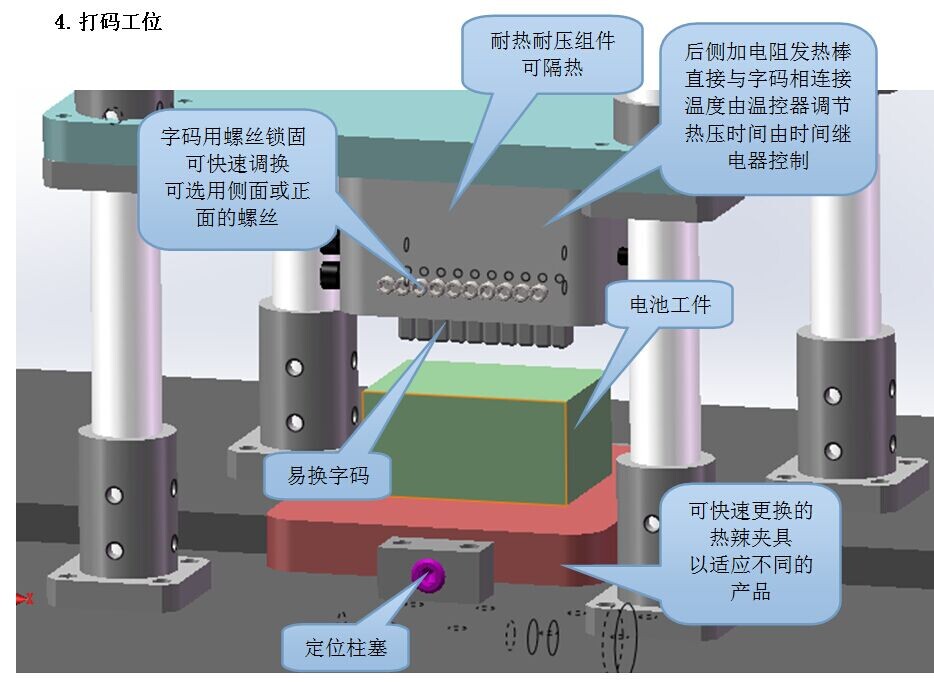

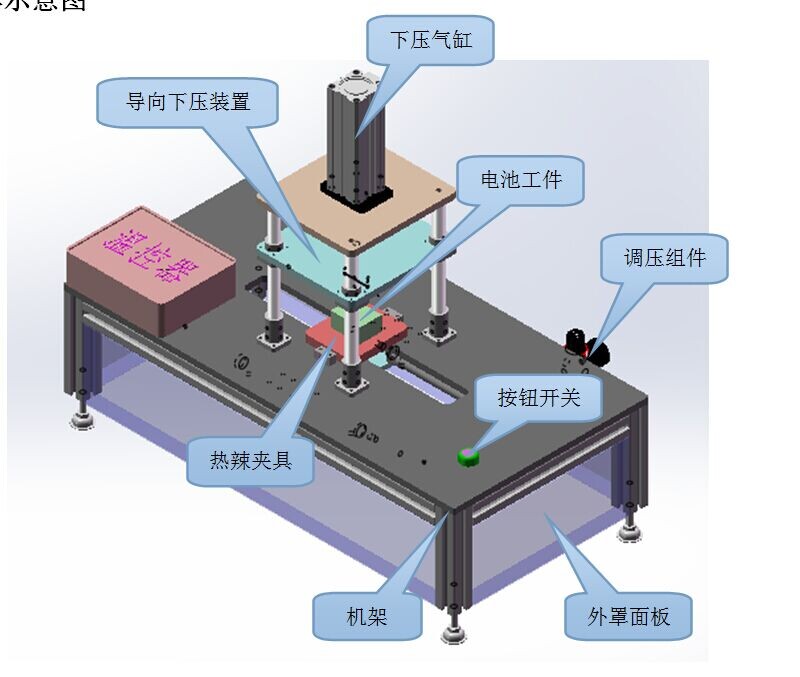

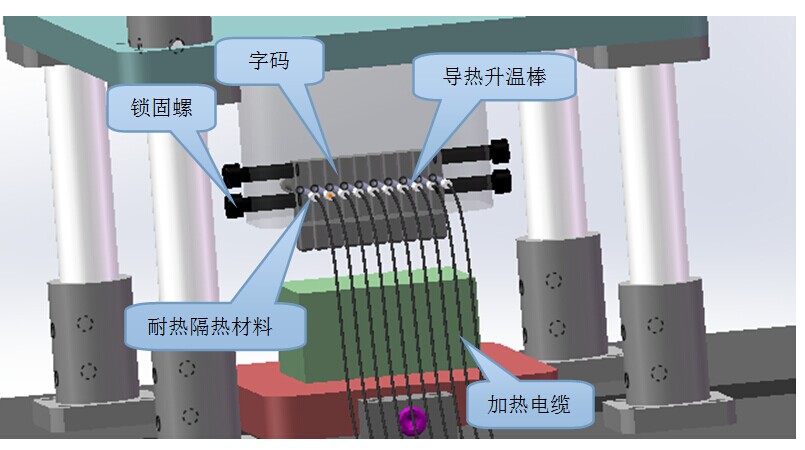

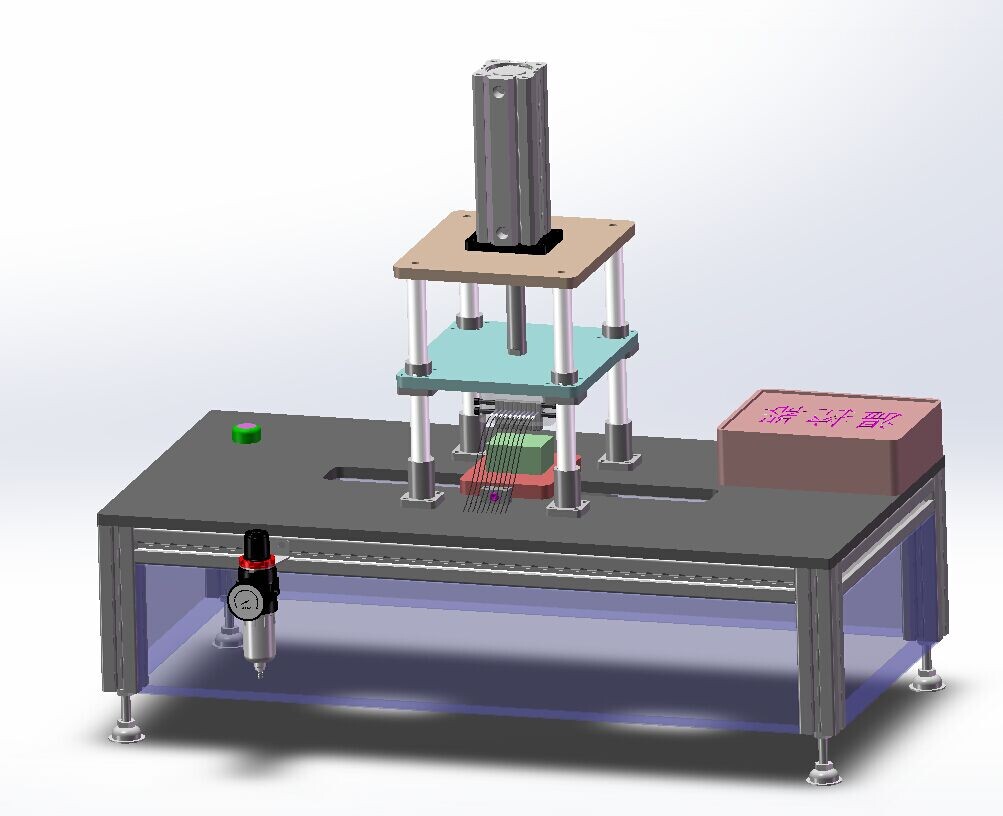

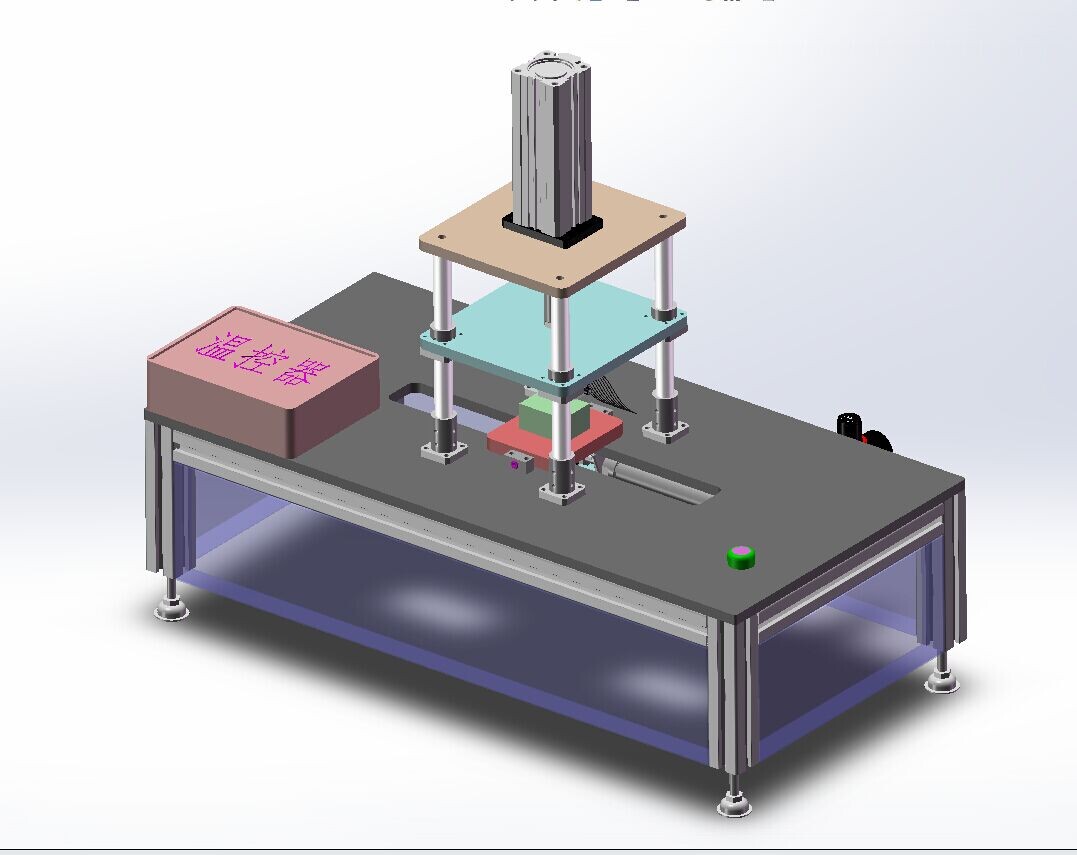

这是款用于半自动热辣设备3D模型，半自动热辣机,手工把电池放入热辣夹具，按下启动按钮开关，气缸A动作，把夹具和电池移动到下压打码工位。此时，下压气缸动作，下压打码，温控器控制温度，时间继电器控制时间，打码完毕。气缸B动作把热辣夹具和电池送往取料工位，下一工序操作者取走循环。
下载需要22金币 推广可免费下载
立即下载 收藏
图纸信息
作者
秋水
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  10nut.sldprt | 98.0K |
| 2 | 25LBMA150_Rod-B.sldprt | 144.0K |
| 3 | 25LBMA150_Rod.sldprt | 143.0K |
| 4 | 25LBMA200_Rod.sldprt | 143.0K |
| 5 | 25MALB150_Body-B.sldprt | 326.0K |
| 6 | 25MALB150_Body.sldprt | 324.5K |
| 7 | 25MALB200_Body.sldprt | 323.5K |
| 8 | 25_MA_Nut-B.sldprt | 118.5K |
| 9 | 25_MA_Nut.sldprt | 117.5K |
| 10 | 25_MA_Nut1-B.sldprt | 116.5K |
| 11 | 25_MA_Nut1.sldprt | 115.5K |
| 12 | 32_Front_Cover.sldprt | 116.5K |
| 13 | 50_Front_Cover.sldprt | 114.5K |
| 14 | ACQJS_32x12510_r__0_.sldprt | 215.5K |
| 15 |  ACQJS_32x125_10_FA__00_.sldasm | 460.5K |
| 16 | ACQJS_32x125_P_b.sldprt | 429.0K |
| 17 | ACQJ_32x10_stoper.sldprt | 139.0K |
| 18 | ACQJ_32_Ad_Nut.sldprt | 120.0K |
| 19 | ACQJ_32_Back_Cover.sldprt | 110.0K |
| 20 | ACQJ_32___FA___Screw.sldprt | 93.5K |
| 21 | ACQS_50x12510_r__0_.sldprt | 189.5K |
| 22 | ACQS_50x125_P_b.sldprt | 412.0K |
| 23 | ACQ_50_Back_Cover.sldprt | 120.5K |
| 24 | ACQ_50___FA___Screw.sldprt | 93.0K |
| 25 | AFR2000.sldasm | 438.0K |
| 26 | AFR2000_By.sldprt | 240.5K |
| 27 | AFR2000_Fl.sldprt | 136.0K |
| 28 | AFR2000_Nut.sldprt | 167.0K |
| 29 | AFR2000_Sw.sldprt | 1.06M |
| 30 | bpu10.SLDPRT | 158.5K |
| 31 | CNS_1_1384823819.sldasm | 289.0K |
| 32 | CNS_1_1384848274.sldasm | 306.5K |
| 33 | CNS_2_1384849784.sldasm | 411.0K |
| 34 | F_ACQ32FA.sldprt | 159.0K |
| 35 | F_ACQ50FA.sldprt | 159.5K |
| 36 | F_M10125F-B.SLDPRT | 204.0K |
| 37 | F_M10125F.SLDPRT | 250.5K |
| 38 | F_MA20LB__25_-B.sldprt | 128.5K |
| 39 | F_MA20LB__25_.sldprt | 126.5K |
| 40 | GS_40_Ga.sldprt | 344.0K |
| 41 | HFSL8_4040_180.SLDPRT | 936.0K |
| 42 | HFSL8_4040_300.SLDPRT | 511.5K |
| 43 | HFSL8_4040_320.SLDPRT | 510.0K |
| 44 | HFSL8_4040_420.SLDPRT | 509.0K |
| 45 | LHBB10.SLDPRT | 209.0K |
| 46 | M3x20六角头.SLDPRT | 259.0K |
| 47 | M5x20内六角头.SLDPRT | 188.5K |
| 48 | MA25x150_S_LB__0_-B.sldasm | 358.5K |
| 49 | MA25x150_S_LB__0_.sldasm | 367.0K |
| 50 | NFJN10_75.sldasm | 135.0K |
| 51 | NFJN10_75pad.sldprt | 134.5K |
| 52 | SHSTBN10_20.sldasm | 201.5K |
| 53 | SHSTBN10_20b.sldprt | 125.5K |
| 54 | STHSB20.SLDPRT | 196.5K |
| 55 | STHSBL20.SLDPRT | 221.0K |
| 56 | tbpj1.SLDPRT | 242.5K |
| 57 |  Thumbs.db | 13.5K |
| 58 | TN32s.sldprt | 93.5K |
| 59 | TN32_100_fp.sldprt | 234.0K |
| 60 | TN32_100___100_b.sldprt | 542.5K |
| 61 | TN_32_100100_r.sldprt | 146.5K |
| 62 | Zylinderschraube_ISO_4762___screw___M6x10_screw.sldprt | 173.0K |
| 63 | 下压气缸固定板.SLDPRT | 224.0K |
| 64 | 10nut-1.sldprt | 99.0K |
| 65 | 25LBMA150_Rod-1.sldprt | 144.0K |
| 66 | 25LBMA150_Rod-B-1.sldprt | 144.5K |
| 67 | 25MALB150_Body-1.sldprt | 325.5K |
| 68 | 25MALB150_Body-B-1.sldprt | 326.5K |
| 69 | 25_MA_Nut-1.sldprt | 118.5K |
| 70 | 25_MA_Nut-B-1.sldprt | 119.0K |
| 71 | 25_MA_Nut1-1.sldprt | 116.5K |
| 72 | 25_MA_Nut1-B-1.sldprt | 117.0K |
| 73 | 50_Front_Cover-1.sldprt | 115.0K |
| 74 | ACQS_50x12510_r__0_-1.sldprt | 190.0K |
| 75 | ACQS_50x125_P_b-1.sldprt | 413.0K |
| 76 | ACQ_50_Back_Cover-1.sldprt | 121.0K |
| 77 | ACQ_50___FA___Screw-1.sldprt | 94.0K |
| 78 | AFR2000-1.sldasm | 395.0K |
| 79 | AFR2000_By-1.sldprt | 242.0K |
| 80 | AFR2000_Fl-1.sldprt | 136.5K |
| 81 | AFR2000_Nut-1.sldprt | 168.0K |
| 82 | AFR2000_Sw-1.sldprt | 1.06M |
| 83 | bpu10-1.SLDPRT | 105.5K |
| 84 | CNS_1_1384848274-1.sldasm | 247.0K |
| 85 | CNS_2_1384849784-1.sldasm | 341.0K |
| 86 | F_ACQ50FA-1.sldprt | 160.0K |
| 87 | F_M10125F-1.SLDPRT | 204.0K |
| 88 | F_M10125F-B-1.SLDPRT | 200.0K |
| 89 | F_MA20LB__25_-1.sldprt | 128.5K |
| 90 | F_MA20LB__25_-B-1.sldprt | 129.5K |
| 91 | GS_40_Ga-1.sldprt | 332.0K |
| 92 | HFSL8_4040_180-1.SLDPRT | 404.0K |
| 93 | HFSL8_4040_300-1.SLDPRT | 406.0K |
| 94 | HFSL8_4040_320-1.SLDPRT | 405.0K |
| 95 | HFSL8_4040_420-1.SLDPRT | 405.0K |
| 96 | LHBB10-1.SLDPRT | 155.5K |
| 97 | M3x20六角头-1.SLDPRT | 123.5K |
| 98 | M5x20内六角头-1.SLDPRT | 132.5K |
| 99 | MA25x150_S_LB__0_-1.sldasm | 308.0K |
| 100 | MA25x150_S_LB__0_-B-1.sldasm | 312.5K |
| 101 | NFJN10_75-1.sldasm | 99.5K |
| 102 | NFJN10_75pad-1.sldprt | 135.5K |
| 103 | SHSTBN10_20-1.sldasm | 114.0K |
| 104 | SHSTBN10_20b-1.sldprt | 126.0K |
| 105 | STHSB20-1.SLDPRT | 146.5K |
| 106 | STHSBL20-1.SLDPRT | 177.0K |
| 107 | TN32s-1.sldprt | 94.5K |
| 108 | TN32_100_fp-1.sldprt | 234.5K |
| 109 | TN32_100___100_b-1.sldprt | 546.0K |
| 110 | TN_32_100100_r-1.sldprt | 147.5K |
| 111 | Zylinderschraube_ISO_4762___screw___M6x10_screw-1.sldprt | 174.5K |
| 112 | 下压气缸固定板-1.SLDPRT | 178.0K |
| 113 | 半自动热辣机-1.SLDASM | 2.29M |
| 114 | 半自动热辣机底板-1.SLDPRT | 147.5K |
| 115 | 字码0-1.SLDPRT | 162.0K |
| 116 | 字码1-1.SLDPRT | 152.0K |
| 117 | 字码2-1.SLDPRT | 168.0K |
| 118 | 字码3-1.SLDPRT | 178.0K |
| 119 | 字码4-1.SLDPRT | 166.0K |
| 120 | 字码5-1.SLDPRT | 180.5K |
| 121 | 字码6-1.SLDPRT | 168.5K |
| 122 | 字码7-1.SLDPRT | 166.5K |
| 123 | 字码8-1.SLDPRT | 176.0K |
| 124 | 字码9-1.SLDPRT | 170.5K |
| 125 | 字码加热座-1.SLDPRT | 194.5K |
| 126 | 字码组件-1.SLDASM | 347.5K |
| 127 | 导向轴组件-1.sldasm | 149.0K |
| 128 | 待下压固定板-1.SLDPRT | 162.5K |
| 129 | 待热辣产品-1.SLDPRT | 92.0K |
| 130 | 按钮开关-1.SLDPRT | 117.5K |
| 131 | 机架前后封板-1.SLDPRT | 98.5K |
| 132 | 机架左右封板-1.SLDPRT | 98.0K |
| 133 | 气缸A固定座-1.SLDPRT | 92.0K |
| 134 | 气缸A固定座连接板-1.SLDPRT | 111.5K |
| 135 | 气缸下压导向轴-1.sldasm | 55.5K |
| 136 | 温控器-1.SLDPRT | 521.5K |
| 137 | 热辣夹具-1.SLDPRT | 104.0K |
| 138 | 热辣夹具固定板-1.SLDPRT | 206.0K |
| 139 | 热辣机机架-1.sldasm | 384.0K |
| 140 | 球头柱塞固定座-1.SLDPRT | 121.5K |
| 141 | 电发热丝-1.SLDPRT | 143.0K |
| 142 | 直径为10的光轴-1.SLDPRT | 88.0K |
| 143 | 直径为20的光轴-1.SLDPRT | 94.5K |
| 144 | 半自动热辣机.SLDASM | 4.48M |
| 145 | 半自动热辣机底板.SLDPRT | 197.0K |
| 146 | 字码0.SLDPRT | 359.0K |
| 147 | 字码1.SLDPRT | 198.0K |
| 148 | 字码2.SLDPRT | 208.0K |
| 149 | 字码3.SLDPRT | 218.5K |
| 150 | 字码4.SLDPRT | 202.0K |
| 151 | 字码5.SLDPRT | 219.0K |
| 152 | 字码6.SLDPRT | 208.5K |
| 153 | 字码7.SLDPRT | 200.0K |
| 154 | 字码8.SLDPRT | 213.5K |
| 155 | 字码9.SLDPRT | 209.5K |
| 156 | 字码加热座.SLDPRT | 246.0K |
| 157 | 字码组件.SLDASM | 391.0K |
| 158 | 导向轴组件.sldasm | 188.0K |
| 159 | 待下压固定板.SLDPRT | 217.5K |
| 160 | 待热辣产品.SLDPRT | 133.0K |
| 161 | 按钮开关.SLDPRT | 187.0K |
| 162 | 机架前后封板.SLDPRT | 148.5K |
| 163 | 机架左右封板.SLDPRT | 233.5K |
| 164 | 气缸A固定座.SLDPRT | 132.0K |
| 165 | 气缸A固定座连接板.SLDPRT | 158.5K |
| 166 | 气缸下压导向轴.sldasm | 50.0K |
| 167 | 温控器.SLDPRT | 617.5K |
| 168 | 热辣夹具.SLDPRT | 150.0K |
| 169 | 热辣夹具固定板.SLDPRT | 260.5K |
| 170 | 热辣机机架.sldasm | 508.0K |
| 171 | 球头柱塞固定座.SLDPRT | 176.0K |
| 172 | 电发热丝.SLDPRT | 177.0K |
| 173 | 直径为10的光轴.SLDPRT | 134.5K |
| 174 | 直径为20的光轴.SLDPRT | 128.5K |
