1、人工送PCB板框架（带PCB）至下层Conveyor；2、Conveyor传送框架至末端传送带区；3、传感器获得信号和PLC建立通讯，若Loader装置无送板时，框架将LOAD至Loader；4、Loader采用丝杠传动，伺服电机控制丝杠向上和气缸控制推板，完成PCB板的推送（PLC控制）；5、至所有板推出，在储料区空闲时将回收板箱。

PCB送板机
首页>图纸库>机械设备>电子产品制造设备2024-09-16报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
34
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

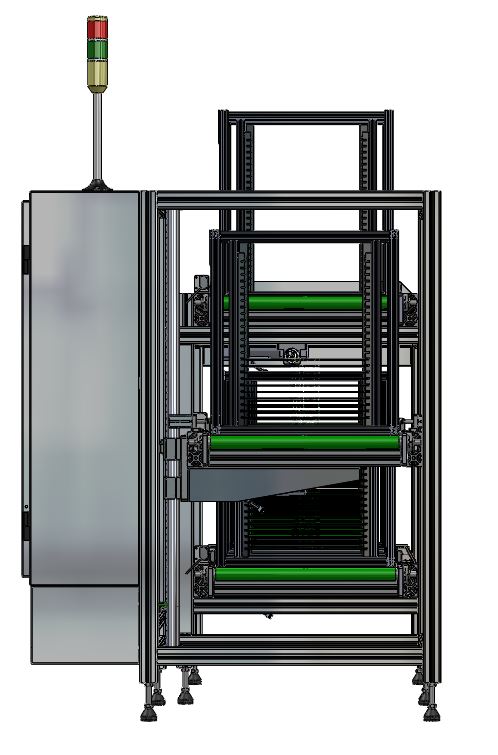

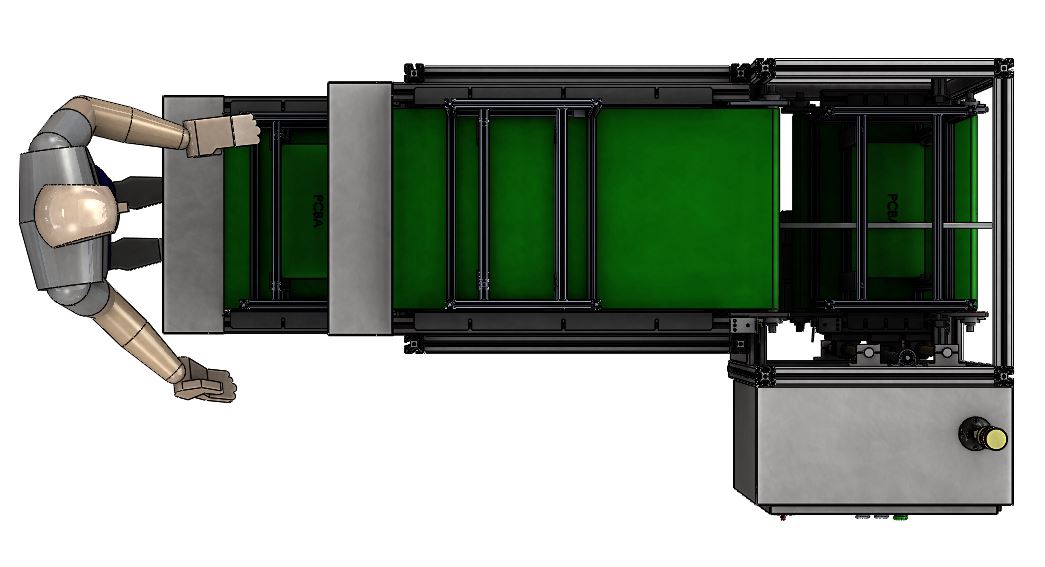

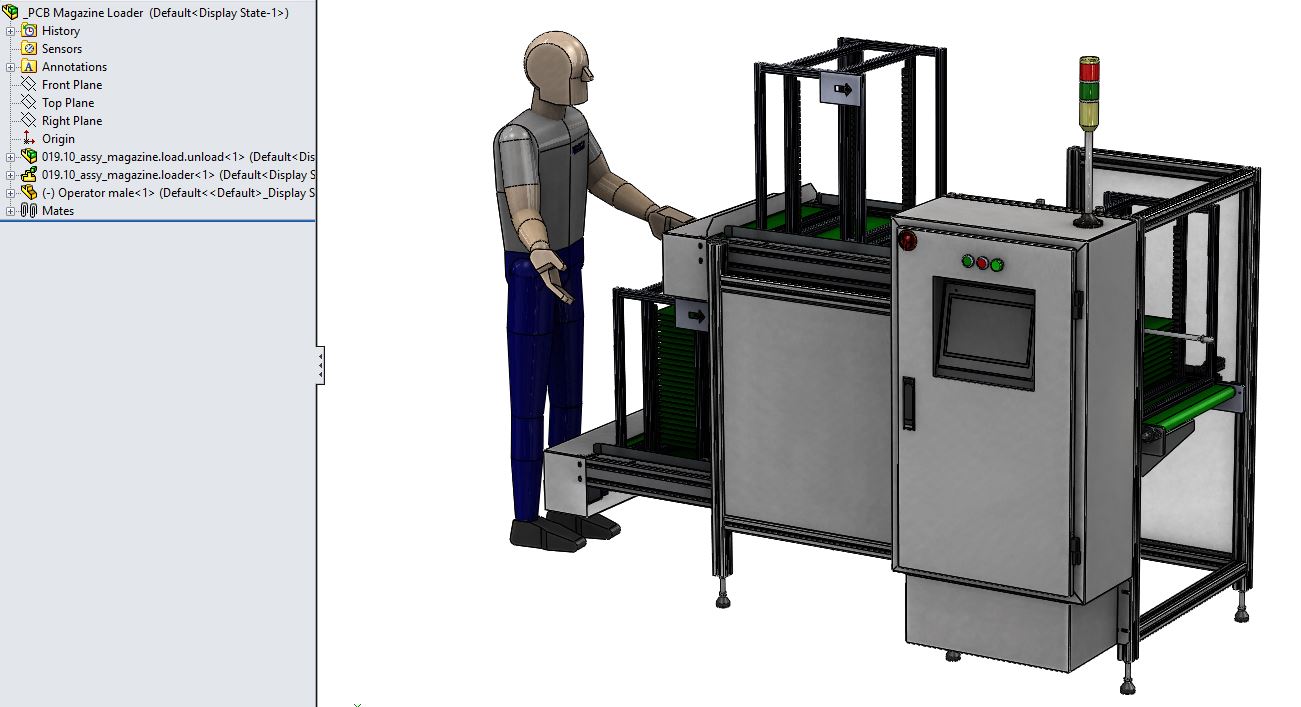

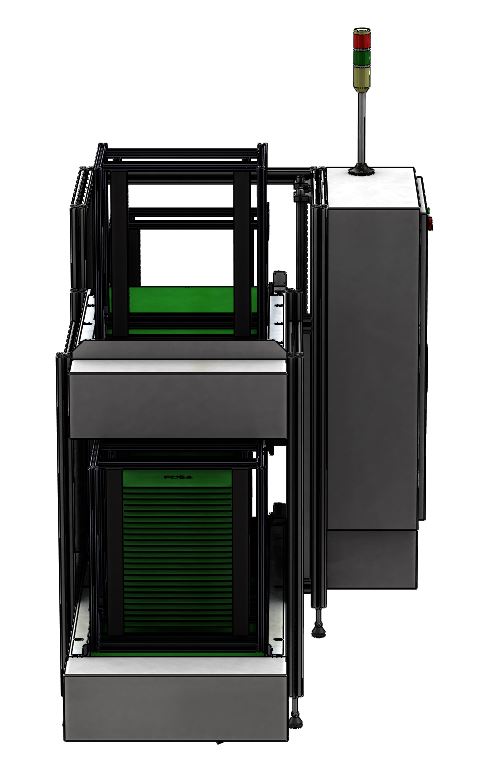

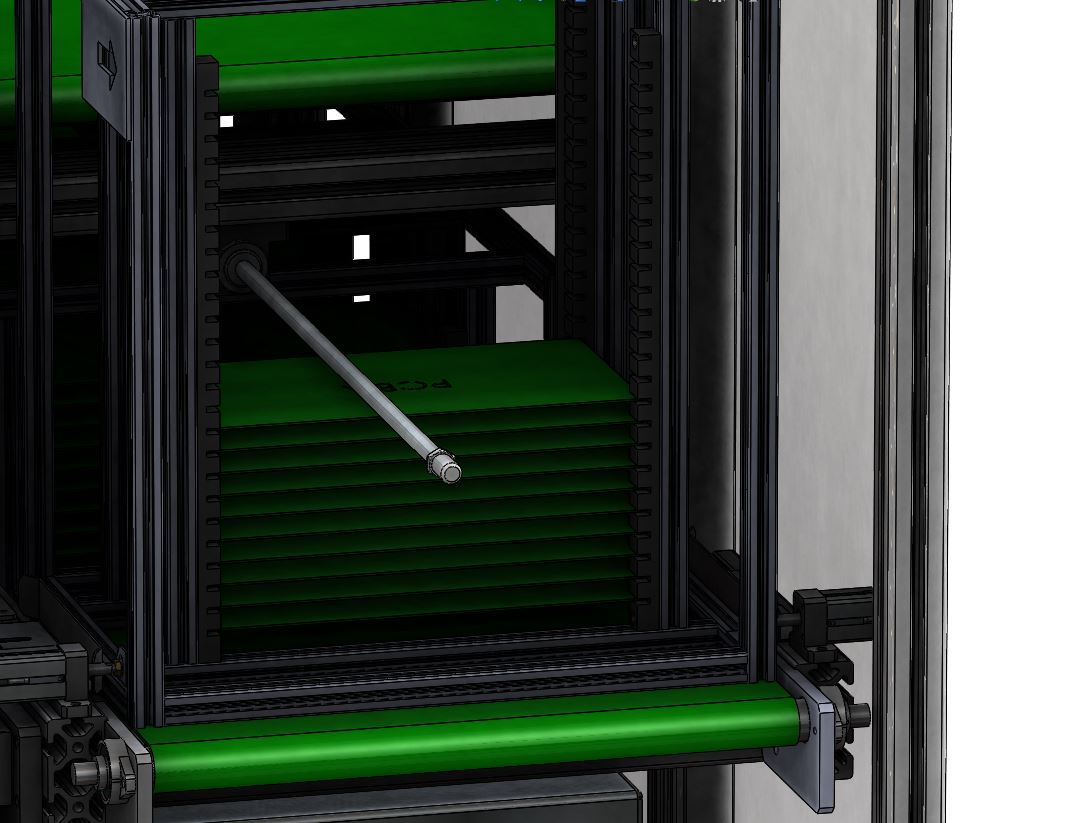

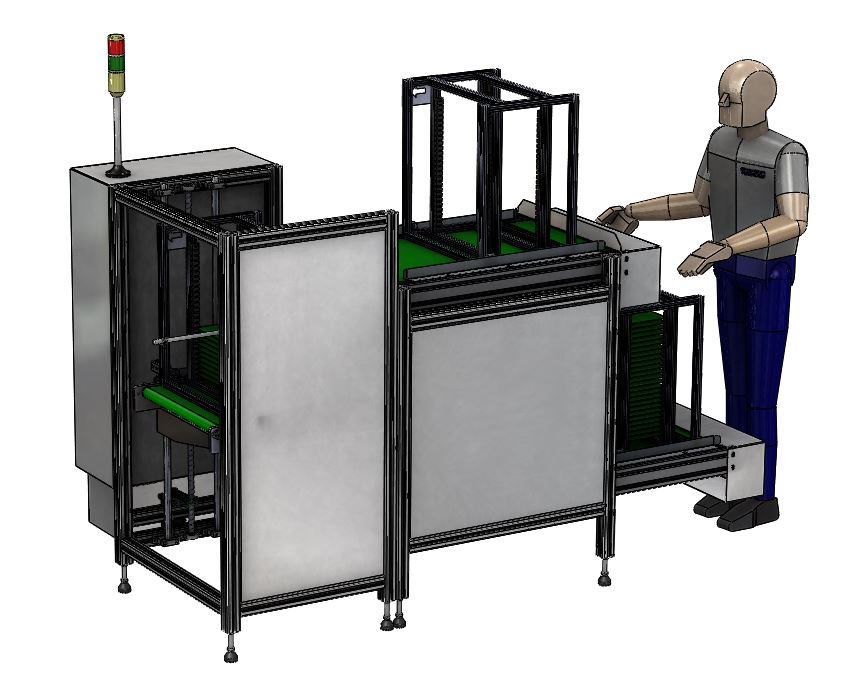

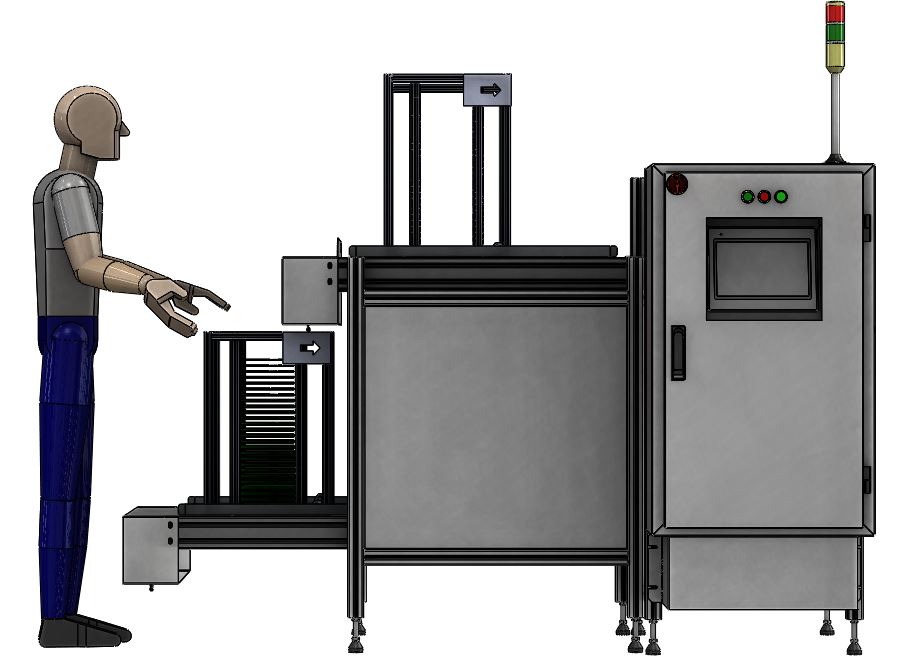

1、人工送PCB板框架（带PCB）至下层Conveyor；2、Conveyor传送框架至末端传送带区；3、传感器获得信号和PLC建立通讯，若Loader装置无送板时，框架将LOAD至Loader；4、Loader采用丝杠传动，伺服电机控制丝杠向上和气缸控制推板，完成PCB板的推送（PLC控制）；5、至所有板推出，在储料区空闲时将回收板箱。
